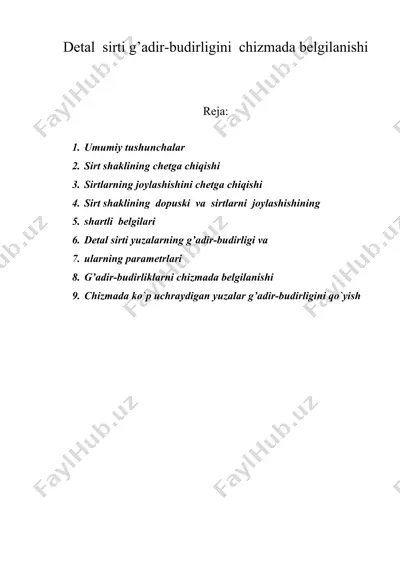

1403871305_48164.doc å = = n i i p b t 1 1 l ÷ ø ö ç è æ i i + i i å å = = 5 1 5 1 min max 5 1 i i i i h h ò i i 1 0 ) ( 1 x d x y l i i = å = n i i y n 1 1 63 , 0 00 , 1 032 , 0 080 , 0 040 , 0 053 , 0 25 , 0 8 , 0 detal sirti g’adir-budirligini chizmada belgilanishi reja: 1. umumiy tushunchalar 2. sirt shaklining chetga chiqishi 3. sirtlarning joylashishini chetga chiqishi 4. sirt shaklining dopuski va sirtlarni joylashishining 5. shartli belgilari 6. detal sirti yuzalarning g’adir-budirligi va 7. ularning parametrlari 8. g’adir-budirliklarni chizmada belgilanishi 9. chizmada ko`p uchraydigan yuzalar g’adir-budirligini qo`yish umumiy tushunchalar detallarni eyilishiga chidamliligi va uzok vakt ishlashi ko`pincha …

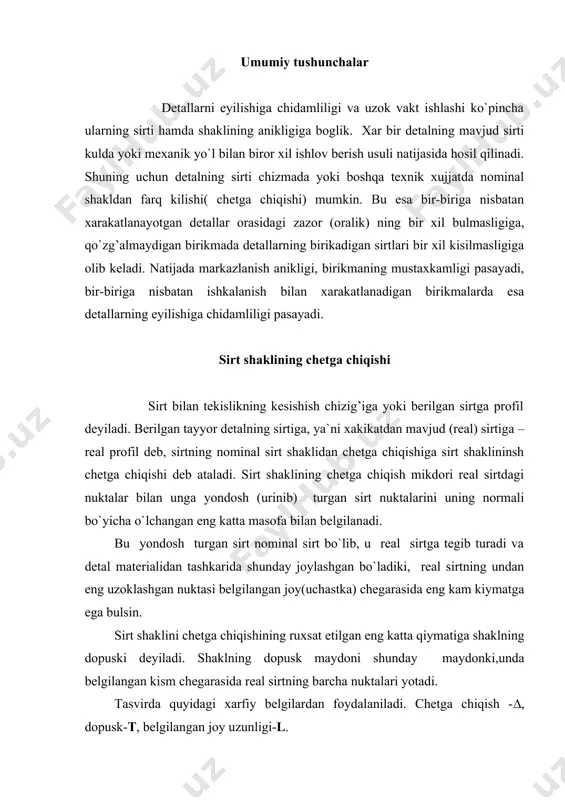

unday joylashgan bo`ladiki, real sirtning undan eng uzoklashgan nuktasi belgilangan joy(uchastka) chegarasida eng kam kiymatga ega bulsin. sirt shaklini chetga chiqishining ruxsat etilgan eng katta qiymatiga shaklning dopuski deyiladi. shaklning dopusk maydoni shunday maydonki,unda belgilangan kism chegarasida real sirtning barcha nuktalari yotadi. tasvirda quyidagi xarfiy belgilardan foydalaniladi. chetga chiqish -∆, dopusk-t, belgilangan joy uzunligi-l. sirt shaklining chetga chiqishlarini quyidagi kurinishlari mavjud: tugri chiziqlikdan, tekislikdan, yumaloklikdan va silindrlikdan chetga chiqish. tekislikda tugri chiziqlikdan chetga chiqish 7.1-shaklda ko`rsatilgan. tugri chiziqlikdan chetga chiqishini xususiy kurinishlari kavariklik (7.1-shakl, a) va botiklik (7.1-shakl,b) bo`lib hisoblanadi. kavariklikda tugri chiziqlikdan chetga chiqishda haqiqiy (real) shaklning nuktalari bilan yondosh (urinib, tegib) turgan chizk orasidagi masofa profil chetidan o`rtasi tomon kichrayib boradi. botiklikda tugri chiziqlikdan chetga chiqishda real shaklning nuktalari bilan urinib turgan chiziq orasidagi masofa profil chetidan o`rtasi tomon kichrayib boradi. botiklikda tugri chiziqlikdan chetga chiqishda real shaklning nuktalari bilan urinib turgan chiziq orasidagi masofa profil chetidan o`rtasi …

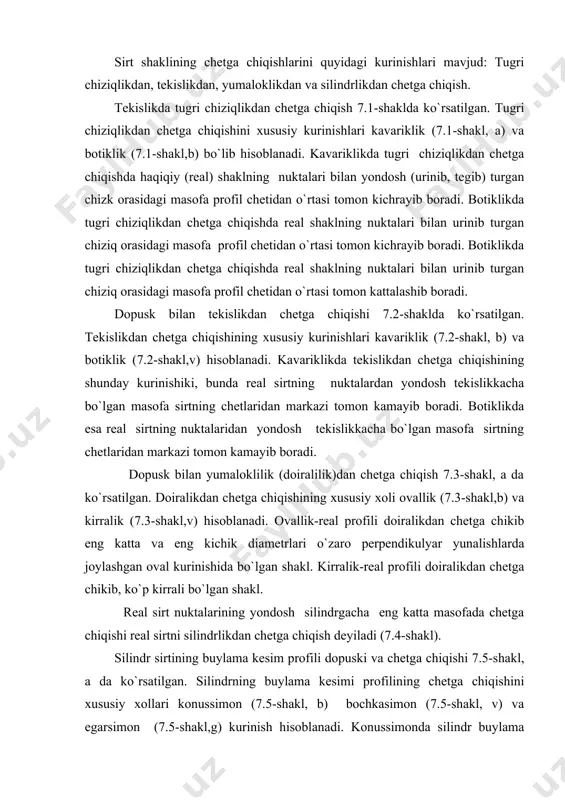

3-shakl,v) hisoblanadi. ovallik-real profili doiralikdan chetga chikib eng katta va eng kichik diametrlari o`zaro perpendikulyar yunalishlarda joylashgan oval kurinishida bo`lgan shakl. kirralik-real profili doiralikdan chetga chikib, ko`p kirrali bo`lgan shakl. real sirt nuktalarining yondosh silindrgacha eng katta masofada chetga chiqishi real sirtni silindrlikdan chetga chiqish deyiladi (7.4-shakl). silindr sirtining buylama kesim profili dopuski va chetga chiqishi 7.5-shakl, a da ko`rsatilgan. silindrning buylama kesimi profilining chetga chiqishini xususiy xollari konussimon (7.5-shakl, b) bochkasimon (7.5-shakl, v) va egarsimon (7.5-shakl,g) kurinish hisoblanadi. konussimonda silindr buylama kesimi shaklining chetga chiqishini hosil kiluvchilari parallel bulmagan chiziqlardan tashqil topgan bo`ladi. bochkasimonda silindr buylama kesimi shaklining chetga chiqishini hosil kiluvchilari tugri chiziq bulmaydi va diametri kesim chetlaridan o`rtalari tomon kattalashib boradi. egarsimonda silindr buylama kesimi shaklining chetga chiqishini hosil kiluvchilari tugri chiziq bulmaydi va diametri kesim chetlaridan o`rtalari tomon kichiklashib boradi. sirtlarning joylashishini chetga chiqishi sirtlarni o`zaro real joylashishining nominal joylashishdan chetga chiqishi sirtlarni joylashishining chetga chiqishi …

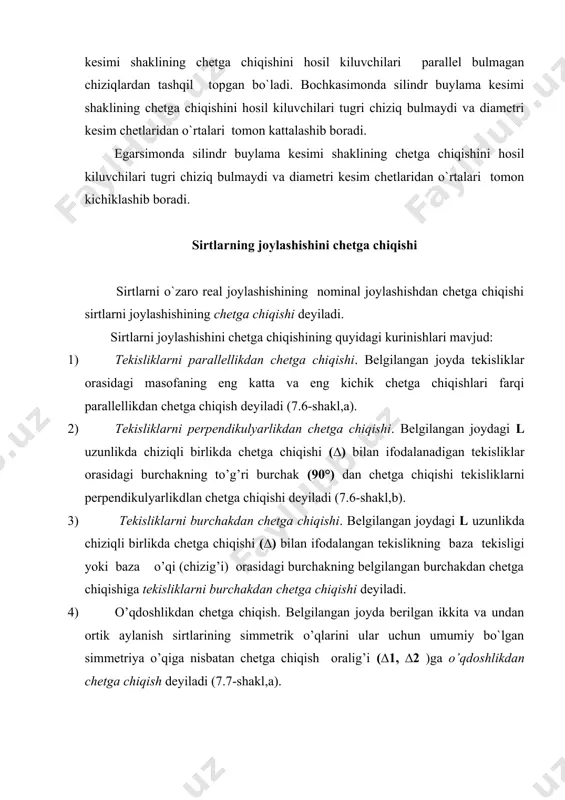

a chetga chiqishi (∆) bilan ifodalangan tekislikning baza tekisligi yoki baza o’qi (chizig’i) orasidagi burchakning belgilangan burchakdan chetga chiqishiga tekisliklarni burchakdan chetga chiqishi deyiladi. 4) o’qdoshlikdan chetga chiqish. belgilangan joyda berilgan ikkita va undan ortik aylanish sirtlarining simmetrik o’qlarini ular uchun umumiy bo`lgan simmetriya o’qiga nisbatan chetga chiqish oralig’i (∆1, ∆2 )ga o’qdoshlikdan chetga chiqish deyiladi (7.7-shakl,a). 5) simmetriklikdan chetga chiqish. tekislikning real simmetriya o’qini simmetriyaning baza tekisligidan chetga chiqish oralig’i (∆)ga simmetriklikdan chetga chiqish deyiladi (7.7-shakl,b). 6) pozitsion chetga chiqish. belgilangan joyda real joylashgan elementning markazi, o’qi yoki simmetriya tekisligining uning nominal vaziyatidan eng katta chetga chiqish masofasi (∆)ga pozitsion chetga chiqish deyiladi (7.7-shakl,v). 7) kesishuvchi uklardan chetga chiqish. o’qlarning real kesishish bilan nominal kesishishi orasidagi eng kichik chetga chiqish masofasi (∆)ga kesishuvchi o’qlardan chetga chiqish deyiladi (7.8-shakl). 8) profildan chetga chiqishi. belgilangan joy chegarasida real profil nuqtalarini nominal profilning norma bo`yicha aniqlangan eng katta chetga chiqishi (∆)ga shaklning …

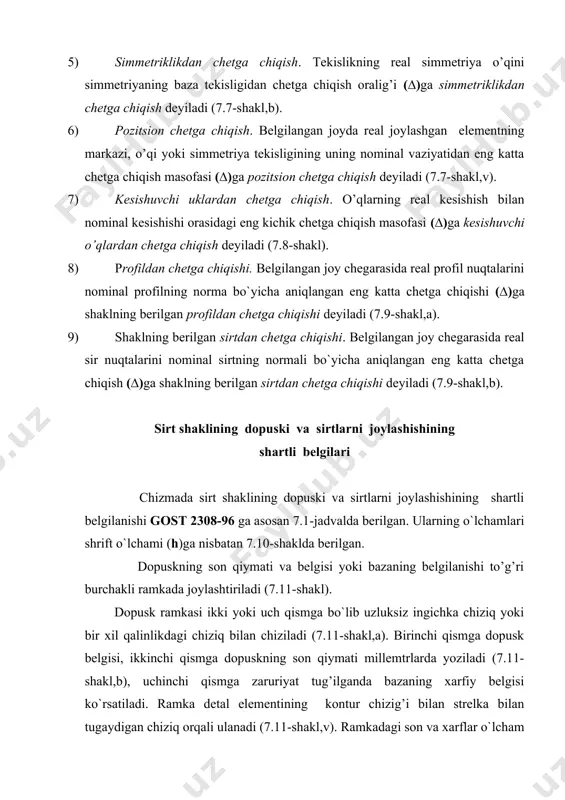

uzluksiz ingichka chiziq yoki bir xil qalinlikdagi chiziq bilan chiziladi (7.11-shakl,a). birinchi qismga dopusk belgisi, ikkinchi qismga dopuskning son qiymati millemtrlarda yoziladi (7.11-shakl,b), uchinchi qismga zaruriyat tug’ilganda bazaning xarfiy belgisi ko`rsatiladi. ramka detal elementining kontur chizig’i bilan strelka bilan tugaydigan chiziq orqali ulanadi (7.11-shakl,v). ramkadagi son va xarflar o`lcham sonlari qanday o`lchamli shrift bilan bo`lsa, shunday o`lchamli shrift bilan yoziladi. dopusk ramkasini biror-bir chiziq bilan kesishishiga yo`l qo`yilmaydi. uni gorizontal vaziyatda olish ma`qul hisoblanadi. dopusk ramkasini ulovchi chiziq, to’g’ri yoki siniq bo’lishi mumkin (7.12-shakl, a-l). zaruriyat tug’ilganda ulovchi chiziqni ramkaning ikkinchi qismidan o`tkazishga (7.13-shakl, a) va ulovchi chiziqni strelkani detal material tomonidan chiqarilgan chiziqka tegirib qo`yib tugatishga (7.13-shakl,b) yo`l qo`yiladi. agar dopusk sirtga yoki uning profiliga tegishli bo`lsa, dopusk ramkasini ulovchi chiziqning strelkasi o`lcham chizig’i oxiridan yoki o`lcham strelkasidan etarli darajadagi (uzok) masofada bulishi kerak (7.14-shakl). agar dopusk ukga tegishli bo`lsa dopusk ramkasini ulovchi chiziqning strelkasi tegishli o`lchamning o`lcham chizig’i …
