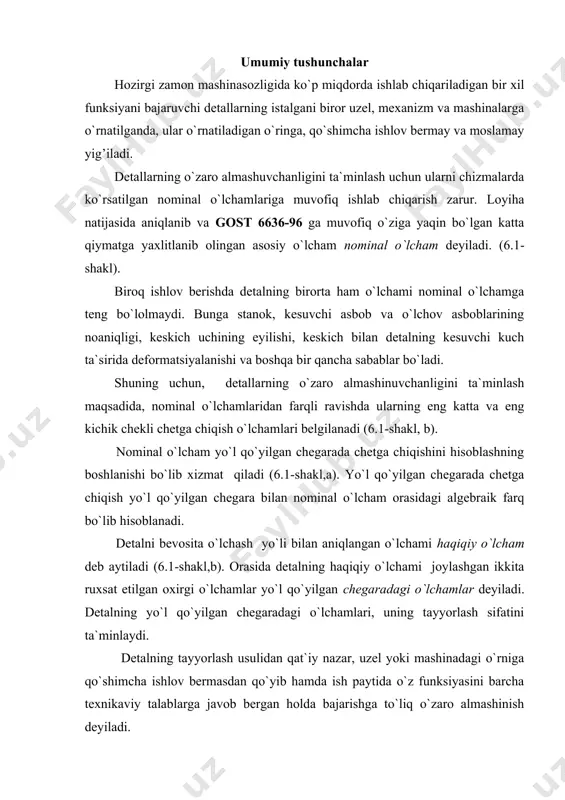

1403871347_48165.doc 11 / 11 50 11 11 50 h h h h 5 , 0 2 , 0 3 , 0 50 - - + 07 , 0 02 , 0 - - ÷ ÷ ø ö ç ç è æ - - 059 , 0 015 , 0 dopusk va o`tqazishlar, ularni chizmada belgilanishi reja: 1. umumiy tushunchalar 2. o`lcham dopuski 3. o`tqazishlar, kvalitetlar umumiy tushunchalar hozirgi zamon mashinasozligida ko`p miqdorda ishlab chiqariladigan bir xil funksiyani bajaruvchi detallarning istalgani biror uzel, mexanizm va mashinalarga o`rnatilganda, ular o`rnatiladigan o`ringa, qo`shimcha ishlov bermay va moslamay yig’iladi. detallarning o`zaro almashuvchanligini ta`minlash uchun ularni chizmalarda ko`rsatilgan nominal o`lchamlariga muvofiq ishlab chiqarish zarur. loyiha natijasida aniqlanib va gost 6636-96 ga muvofiq o`ziga yaqin bo`lgan katta qiymatga yaxlitlanib olingan asosiy o`lcham nominal o`lcham deyiladi. (6.1-shakl). biroq ishlov berishda detalning birorta ham o`lchami nominal o`lchamga teng bo`lolmaydi. bunga stanok, kesuvchi asbob va o`lchov asboblarining noaniqligi, keskich …

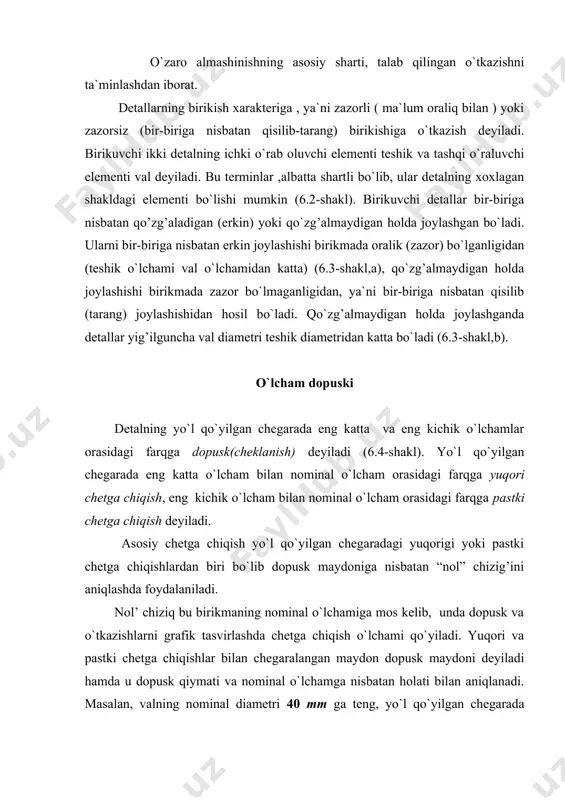

hlov bermasdan qo`yib hamda ish paytida o`z funksiyasini barcha texnikaviy talablarga javob bergan holda bajarishga to`liq o`zaro almashinish deyiladi. o`zaro almashinishning asosiy sharti, talab qilingan o`tkazishni ta`minlashdan iborat. detallarning birikish xarakteriga , ya`ni zazorli ( ma`lum oraliq bilan ) yoki zazorsiz (bir-biriga nisbatan qisilib-tarang) birikishiga o`tkazish deyiladi. birikuvchi ikki detalning ichki o`rab oluvchi elementi teshik va tashqi o`raluvchi elementi val deyiladi. bu terminlar ,albatta shartli bo`lib, ular detalning xoxlagan shakldagi elementi bo`lishi mumkin (6.2-shakl). birikuvchi detallar bir-biriga nisbatan qo’zg’aladigan (erkin) yoki qo`zg’almaydigan holda joylashgan bo`ladi. ularni bir-biriga nisbatan erkin joylashishi birikmada oralik (zazor) bo`lganligidan (teshik o`lchami val o`lchamidan katta) (6.3-shakl,a), qo`zg’almaydigan holda joylashishi birikmada zazor bo`lmaganligidan, ya`ni bir-biriga nisbatan qisilib (tarang) joylashishidan hosil bo`ladi. qo`zg’almaydigan holda joylashganda detallar yig’ilguncha val diametri teshik diametridan katta bo`ladi (6.3-shakl,b). o`lcham dopuski detalning yo`l qo`yilgan chegarada eng katta va eng kichik o`lchamlar orasidagi farqga dopusk(cheklanish) deyiladi (6.4-shakl). yo`l qo`yilgan chegarada eng katta o`lcham bilan …

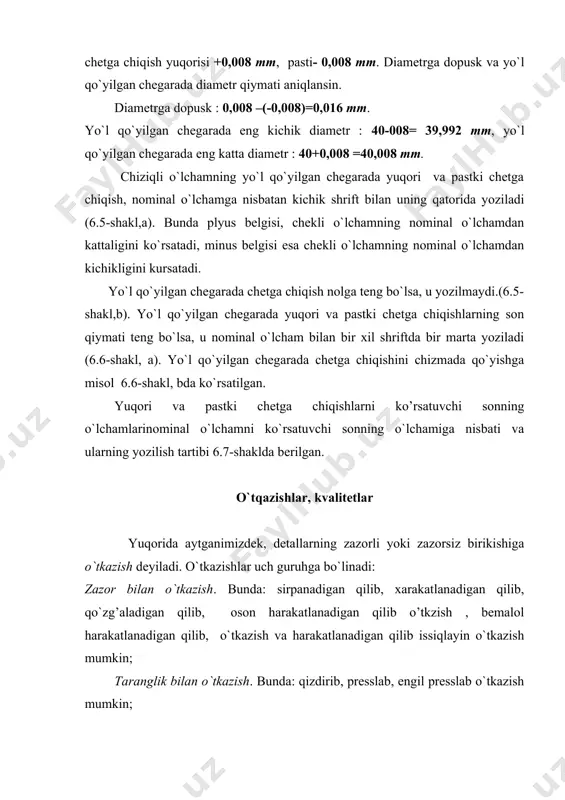

lgan chegarada chetga chiqish yuqorisi +0,008 mm, pasti- 0,008 mm. diametrga dopusk va yo`l qo`yilgan chegarada diametr qiymati aniqlansin. diametrga dopusk : 0,008 –(-0,008)=0,016 mm. yo`l qo`yilgan chegarada eng kichik diametr : 40-008= 39,992 mm, yo`l qo`yilgan chegarada eng katta diametr : 40+0,008 =40,008 mm. chiziqli o`lchamning yo`l qo`yilgan chegarada yuqori va pastki chetga chiqish, nominal o`lchamga nisbatan kichik shrift bilan uning qatorida yoziladi (6.5-shakl,a). bunda plyus belgisi, chekli o`lchamning nominal o`lchamdan kattaligini ko`rsatadi, minus belgisi esa chekli o`lchamning nominal o`lchamdan kichikligini kursatadi. yo`l qo`yilgan chegarada chetga chiqish nolga teng bo`lsa, u yozilmaydi.(6.5-shakl,b). yo`l qo`yilgan chegarada yuqori va pastki chetga chiqishlarning son qiymati teng bo`lsa, u nominal o`lcham bilan bir xil shriftda bir marta yoziladi (6.6-shakl, a). yo`l qo`yilgan chegarada chetga chiqishini chizmada qo`yishga misol 6.6-shakl, bda ko`rsatilgan. yuqori va pastki chetga chiqishlarni ko’rsatuvchi sonning o`lchamlarinominal o`lchamni ko`rsatuvchi sonning o`lchamiga nisbati va ularning yozilish tartibi 6.7-shaklda berilgan. o`tqazishlar, kvalitetlar yuqorida …

dan 10000 gacha. val yoki teshik sistemasining bir bosqichdan ikkinchi bosqichga o`tishdagi izchillik darajasida dopuskning qiymatiga kvalitet deb ataladi. gostda dopuskning ortib borishi bilan kattalashib boruvchi tartib rakamlar bilan belgilangan 19 ta kvalitet nazarda tutilgan : 01,0,1,2,3,…,17. 01,0,1,2 lar-eng yuqori aniklikdagi kvalitetlar hisoblanadi. yo`l qo`yilgan chegarada asosiy teshikning o`lchami o`zgarmasdan, valning o`lchami o`zgarishi xisobida- teshik sistemasida, yoki asosiy valning o`lchami uzgarmasdan,teshikning o`lchami uzgarishi xisobida- val sistemasida (6.8-shakl) berilgan kvalitet va nominal o`lchamlar intervali uchun xar xil turdagi o`tkazishlar hosil bo`ladi (6.1-jadval). yo`l qo`yilgan chegarada yuqorigi chetga chiqishi nolga teng bo`lgan valga asosiy val deyiladi va h xarfi bilan shartli belgilanadi, pastki chetga chiqishi nolga teng bo`lgan teshikka asosiy teshik deyiladi deyiladi va h xarfi bilan shartli belgilanadi. teshik sistemasida (6.8-shakl,) o`tkazishlar asosiy teshik o`lchami uzgarmagan holda, yo`l qo`yilgan chegarada val o`lchamining uzgarishi xisobida hosil kilinadi. bunda valni talab qilingan o`lchamda tayyorlash oson hamda ishlov berishga kam xarakajat ketadi. shuning uchun …

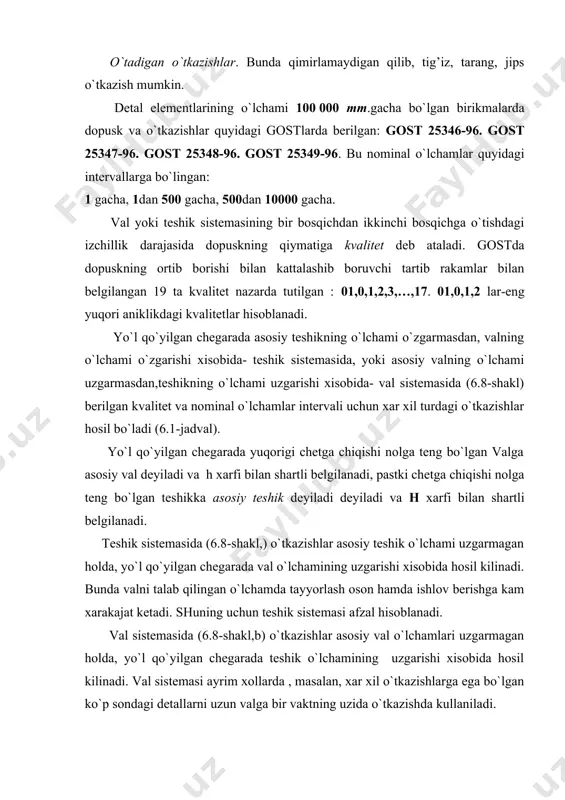

h oralig’i teshik sistemasida vallarning dopusk maydonida zazor bilan: js-n oralig’i o`tadigan, p-zc oralig’i taranglik bilan o`tkazishga mo’ljallangan. xuddi shunga o`xshash val sistemasida teshiklarni dopusk maydonida asosiy chetga chiqishlarning a-h oralig’i zazor bilan js –n oralig’i o`tadigan, p- zc oralig’i taranglik bilan o`tkazishga mo`ljallangan. dopusklar kiskacha jt xarflar bilan belgilanib, u «xalkaro dopusk» ma`nosini bildiradi. xarflardan keyin kvalitet tartib raqami ko`rsatiladi, masalan jt8. dopusk maydonining shartli belgisi bitta harf va sondan , ya`ni asosiy chetga chiqishining belgisi hamda kvalitet nomeridan tuzilgan bo`ladi. masalan, dopusk maydoni vallar h6, d10, s7, js 5 dopusk maydonida teshiklar h 6, d10,s7, js 5. o`tkazishning shartli belgisi ikki birikuvchi element ( teshik va val) lar uchun umumiy bo`lgan nominal o`lcham va xar bir element uchun dopusk maydonining shartli belgisidan iborat bo`ladi (6.11-shakl, a). masalan : yoki 50 h11-h11 yoki o`tkazishning shartli belgisi ikki birikuvchi element (teshik va val)lar uchun umumiy bo`lgan nominal o`lcham va kasrning …
