1 / 9

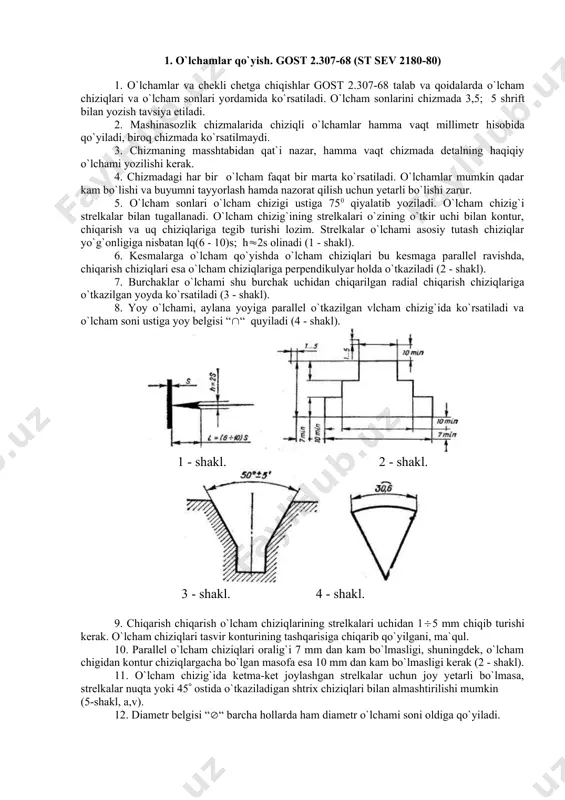

1405081880_55476.doc o`lchamlar reja: 1. o`lchamlar qo`yish. gost 2.307-68 (st sev 2180-80) 2. asosiy yozuv va uning formatlarda joylashuvi. gost 2.104-68 (st sev 365-76). 1. o`lchamlar qo`yish. gost 2.307-68 (st sev 2180-80) 1. o`lchamlar va chekli chetga chiqishlar gost 2.307-68 talab va qoidalarda o`lcham chiziqlari va o`lcham sonlari yordamida ko`rsatiladi. o`lcham sonlarini chizmada 3,5; 5 shrift bilan yozish tavsiya etiladi. 2. mashinasozlik chizmalarida chiziqli o`lchamlar hamma vaqt millimetr hisobida qo`yiladi, biroq chizmada ko`rsatilmaydi. 3. chizmaning masshtabidan qat`i nazar, hamma vaqt chizmada detalning haqiqiy o`lchami yozilishi kerak. 4. chizmadagi har bir o`lcham faqat bir marta ko`rsatiladi. o`lchamlar mumkin qadar kam bo`lishi va buyumni tayyorlash hamda nazorat qilish uchun yetarli bo`lishi zarur. 5. o`lcham sonlari o`lcham chizigi ustiga 750 qiyalatib yoziladi. o`lcham chizig`i strelkalar bilan tugallanadi. o`lcham chizig`ining strelkalari o`zining o`tkir uchi bilan kontur, chiqarish va uq chiziqlariga tegib turishi lozim. strelkalar o`lchami asosiy tutash chiziqlar yo`g`onligiga nisbatan lq(6 - 10)s; h(2s olinadi …

2 / 9

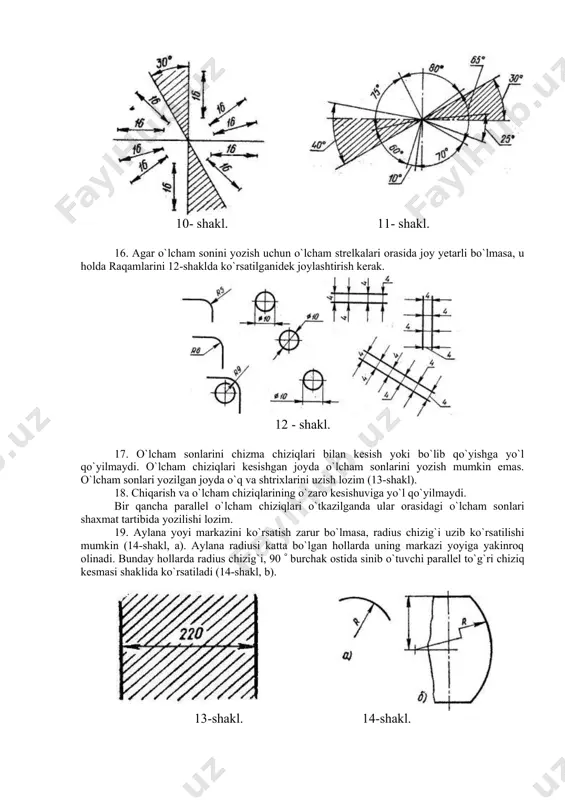

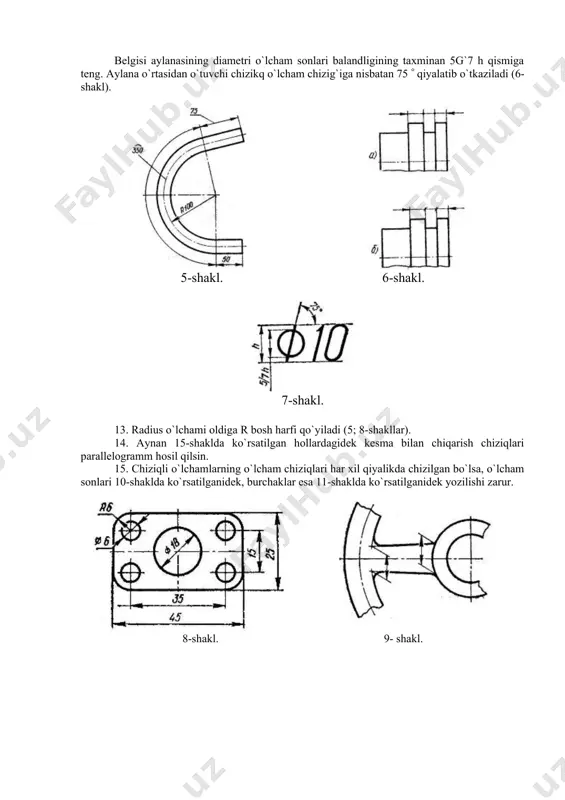

k (2 - shakl). 11. o`lcham chizig`ida ketma-ket joylashgan strelkalar uchun joy yetarli bo`lmasa, strelkalar nuqta yoki 45( ostida o`tkaziladigan shtrix chiziqlari bilan almashtirilishi mumkin (5-shakl, a,v). 12. diametr belgisi “(“ barcha hollarda ham diametr o`lchami soni oldiga qo`yiladi. belgisi aylanasining diametri o`lcham sonlari balandligining taxminan 5g`7 h qismiga teng. aylana o`rtasidan o`tuvchi chizikq o`lcham chizig`iga nisbatan 75 ( qiyalatib o`tkaziladi (6-shakl). 5-shakl. 6-shakl. 7-shakl. 13. radius o`lchami oldiga r bosh harfi qo`yiladi (5; 8-shakllar). 14. aynan 15-shaklda ko`rsatilgan hollardagidek kesma bilan chiqarish chiziqlari parallelogramm hosil qilsin. 15. chiziqli o`lchamlarning o`lcham chiziqlari har xil qiyalikda chizilgan bo`lsa, o`lcham sonlari 10-shaklda ko`rsatilganidek, burchaklar esa 11-shaklda ko`rsatilganidek yozilishi zarur. 8-shakl. 9- shakl. 10- shakl. 11- shakl. 16. agar o`lcham sonini yozish uchun o`lcham strelkalari orasida joy yetarli bo`lmasa, u holda raqamlarini 12-shaklda ko`rsatilganidek joylashtirish kerak. 12 - shakl. 17. o`lcham sonlarini chizma chiziqlari bilan kesish yoki bo`lib qo`yishga yo`l qo`yilmaydi. o`lcham chiziqlari …

3 / 9

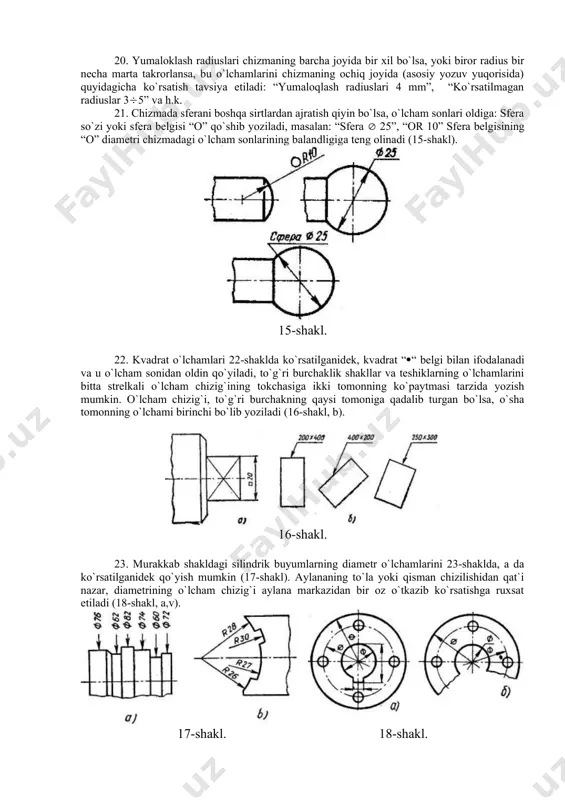

hizmaning ochiq joyida (asosiy yozuv yuqorisida) quyidagicha ko`rsatish tavsiya etiladi: “yumaloqlash radiuslari 4 mm”, “ko`rsatilmagan radiuslar 3(5” va h.k. 21. chizmada sferani boshqa sirtlardan ajratish qiyin bo`lsa, o`lcham sonlari oldiga: sfera so`zi yoki sfera belgisi “o” qo`shib yoziladi, masalan: “sfera ( 25”, “or 10” sfera belgisining “o” diametri chizmadagi o`lcham sonlarining balandligiga teng olinadi (15-shakl). 15-shakl. 22. kvadrat o`lchamlari 22-shaklda ko`rsatilganidek, kvadrat “(“ belgi bilan ifodalanadi va u o`lcham sonidan oldin qo`yiladi, to`g`ri burchaklik shakllar va teshiklarning o`lchamlarini bitta strelkali o`lcham chizig`ining tokchasiga ikki tomonning ko`paytmasi tarzida yozish mumkin. o`lcham chizig`i, to`g`ri burchakning qaysi tomoniga qadalib turgan bo`lsa, o`sha tomonning o`lchami birinchi bo`lib yoziladi (16-shakl, b). 16-shakl. 23. murakkab shakldagi silindrik buyumlarning diametr o`lchamlarini 23-shaklda, a da ko`rsatilganidek qo`yish mumkin (17-shakl). aylananing to`la yoki qisman chizilishidan qat`i nazar, diametrining o`lcham chizig`i aylana markazidan bir oz o`tkazib ko`rsatishga ruxsat etiladi (18-shakl, a,v). 17-shakl. 18-shakl. 24. chizmada detalning bir qismi uzib tasvirlanganda, …

4 / 9

ldiga, uchi tomon yo`nalgan “(“ belgi qo`yish kerak (24-shakl). 30. qiyalik va konusliklar: oddiy nisbatlar; o`nlik nisbatda; gradusda va foizda ifodalanishi mumkin. masalan, qiyalik, 1(10=2(51(45(=10%; konuslik 1:3=18(55(29(=33,5%. 24-shakl. 25-shakl. 26-shakl. gost 8593-81 ga ko`ra mashinasozlikda foydalaniladigan qiyalik va konusliklar 9-jadvalda ko`rsatilgan. 31. qiyaligi 45( li faska o`lchamlari 31-shaklda ko`rsatilganidek qo`yiladi, 1 mm dan kichik faska o`lchamlari chiqarish chizig`i tokchasida ko`rsatiladi. bundan o`zgacha burchakli faskalarning o`lchamlari qoidaga binoan ikkita chiziqli o`lcham yordamida ko`rsatiladi (26-shakl). 32. chizmada detalning bir necha xil elementlari (teshik, o`yik, paz, faska va h.k.) mavjud bo`lsa, har qaysi element o`lchamini shunday elementlar soni bilan birga berish lozim (27-shakl, a,b,v). 27-shakl. 33. o`lchamlar ko`yishning umumiy qoidalariga asosan quyida val va tekis shakllarga o`lchamlar qo`yish ko`rsatilgan. val. 28-shakl. tekis shakl. 29-shakl. 2. asosiy yozuv va uning formatlarda joylashuvi. gost 2.104-68 (st sev 365-76). ishlab chiqarish chizmalarining hamda boshqa texnikaviy hujjatlarining asosiy yozuvlari, shuningdek,ularni to`ldirish tartibi gost 2.104-68 da belgilangan. asosiy …

5 / 9

sosiy yozuv grafalarining to`ldirilishi (grafa nomerlari chizmada kavsda ko`rsatilgan). 1-grafa - gost 2.107-68 talablariga muvofiq buyumning, shuningdek, shifrlangan, texnikaviy hujjatlarning nomi: 2-grafa - gost 2.201-80 ga ko`ra texnikaviy hujjatning belgisi. 3-grafa - detal materialining shartli nomi (faqat detal chizmalari uchun to`ldiriladi). 33-shakl. chizma maydonini chegaralab turgan ramka chizig`i qog`oz chetlaridan 5 mm ichkarida asosiy tutash chiziqlarda o`tkaziladi. agar chizma albom qilib tikiladigan bo`lsa, ramka chizig`i chizma qog`ozining chap tomonidan 20 mm, boshqa tomonlarida 5 mm ichkarida o`tkaziladi (39-shakl).
