1 / 22

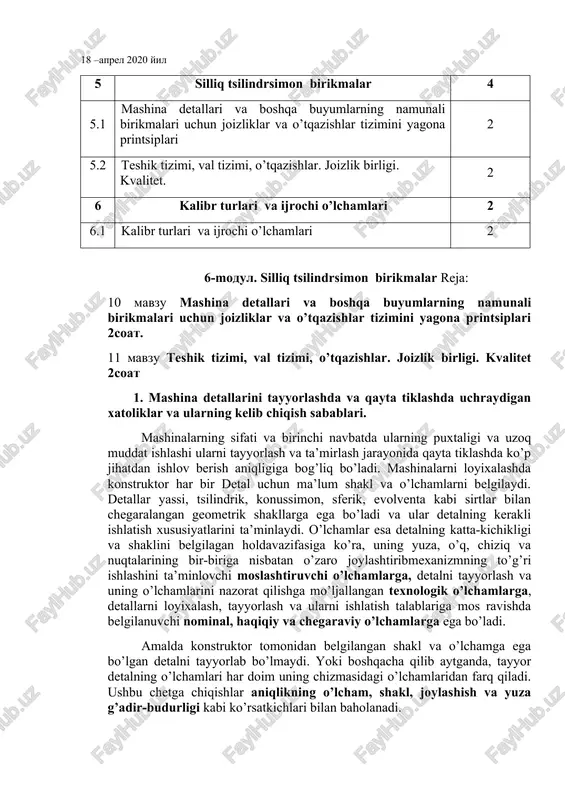

18 –aprel 2020 yil 5 silliq tsilindrsimon birikmalar 4 5.1 mashina detallari va boshqa buyumlarning namunali birikmalari uchun joizliklar va o’tqazishlar tizimini yagona printsiplari 2 5.2 teshik tizimi, val tizimi, o’tqazishlar. joizlik birligi. kvalitet. 2 6 kalibr turlari va ijrochi o’lchamlari 2 6.1 kalibr turlari va ijrochi o’lchamlari 2 6-modul. silliq tsilindrsimon birikmalar reja: 10 mavzu mashina detallari va boshqa buyumlarning namunali birikmalari uchun joizliklar va o’tqazishlar tizimini yagona printsiplari 2soat. 11 mavzu teshik tizimi, val tizimi, o’tqazishlar. joizlik birligi. kvalitet 2soat 1. mashina detallarini tayyorlashda va qayta tiklashda uchraydigan xatoliklar va ularning kelib chiqish sabablari. mashinalarning sifati va birinchi navbatda ularning puxtaligi va uzoq muddat ishlashi ularni tayyorlash va ta’mirlash jarayonida qayta tiklashda ko’p jihatdan ishlov berish aniqligiga bog’liq bo’ladi. mashinalarni loyixalashda konstruktor har bir detal uchun ma’lum shakl va o’lchamlarni belgilaydi. detallar yassi, tsilindrik, konussimon, sferik, evolventa kabi sirtlar bilan chegaralangan geometrik shakllarga ega bo’ladi va ular detalning …

2 / 22

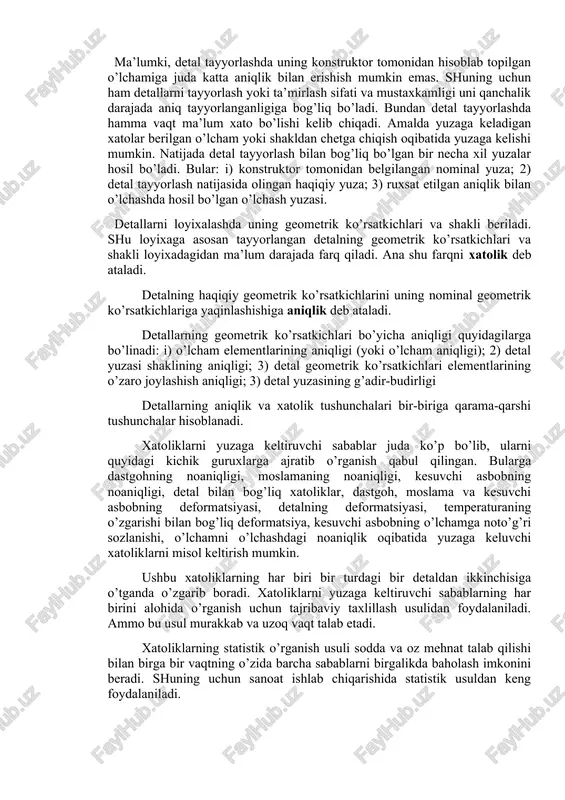

dir-budurligi kabi ko’rsatkichlari bilan baholanadi. ma’lumki, detal tayyorlashda uning konstruktor tomonidan hisoblab topilgan o’lchamiga juda katta aniqlik bilan erishish mumkin emas. shuning uchun ham detallarni tayyorlash yoki ta’mirlash sifati va mustaxkamligi uni qanchalik darajada aniq tayyorlanganligiga bog’liq bo’ladi. bundan detal tayyorlashda hamma vaqt ma’lum xato bo’lishi kelib chiqadi. amalda yuzaga keladigan xatolar berilgan o’lcham yoki shakldan chetga chiqish oqibatida yuzaga kelishi mumkin. natijada detal tayyorlash bilan bog’liq bo’lgan bir necha xil yuzalar hosil bo’ladi. bular: i) konstruktor tomonidan belgilangan nominal yuza; 2) detal tayyorlash natijasida olingan haqiqiy yuza; 3) ruxsat etilgan aniqlik bilan o’lchashda hosil bo’lgan o’lchash yuzasi. detallarni loyixalashda uning geometrik ko’rsatkichlari va shakli beriladi. shu loyixaga asosan tayyorlangan detalning geometrik ko’rsatkichlari va shakli loyixadagidan ma’lum darajada farq qiladi. ana shu farqni xatolik deb ataladi. detalning haqiqiy geometrik ko’rsatkichlarini uning nominal geometrik ko’rsatkichlariga yaqinlashishiga aniqlik deb ataladi. detallarning geometrik ko’rsatkichlari bo’yicha aniqligi quyidagilarga bo’linadi: i) o’lcham elementlarining aniqligi (yoki …

3 / 22

k oqibatida yuzaga keluvchi xatoliklarni misol keltirish mumkin. ushbu xatoliklarning har biri bir turdagi bir detaldan ikkinchisiga o’tganda o’zgarib boradi. xatoliklarni yuzaga keltiruvchi sabablarning har birini alohida o’rganish uchun tajribaviy taxlillash usulidan foydalaniladi. ammo bu usul murakkab va uzoq vaqt talab etadi. xatoliklarning statistik o’rganish usuli sodda va oz mehnat talab qilishi bilan birga bir vaqtning o’zida barcha sabablarni birgalikda baholash imkonini beradi. shuning uchun sanoat ishlab chiqarishida statistik usuldan keng foydalaniladi. teshik tizimi, val tizimi, o’tqazishlar. joizlik birligi. kvalitet 2slat detallarning o’lchamlarida yuzaga keluvchi xatoliklar paydo bo’lish sabablariga ko’ra muntazam va tasodifiy xatoliklarga bo’linadi. muntazam xatoliklarga kattaligi va yo’nalishi bo’yicha o’zgarmas yoki ma’lum qonuniyat bo’yicha o’zgaradigan xatoliklar kiradi.muntazam xatoliklar bir turdagi detallarni tayyorlashda ularning barchasida bir xil bo’ladi. bunday xatoliklarning kelib chiqish sabablari aniqlanib bartaraf etiladi. agar bartaraf etishning iloji bo’lmasa, ularni detal tayyorlashdan oldin hisobga olib o’lchamlarga kerakli tuzatishlar kiritib olinadi. tasodifiy xatoliklar qiymati va yo’nalishi bo’yicha har …

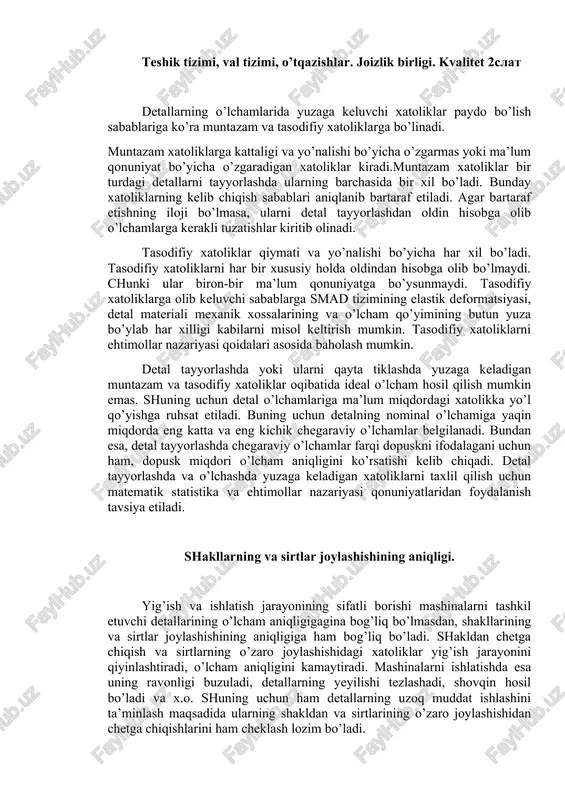

4 / 22

eng katta va eng kichik chegaraviy o’lchamlar belgilanadi. bundan esa, detal tayyorlashda chegaraviy o’lchamlar farqi dopuskni ifodalagani uchun ham, dopusk miqdori o’lcham aniqligini ko’rsatishi kelib chiqadi. detal tayyorlashda va o’lchashda yuzaga keladigan xatoliklarni taxlil qilish uchun matematik statistika va ehtimollar nazariyasi qonuniyatlaridan foydalanish tavsiya etiladi. shakllarning va sirtlar joylashishining aniqligi. yig’ish va ishlatish jarayonining sifatli borishi mashinalarni tashkil etuvchi detallarining o’lcham aniqligigagina bog’liq bo’lmasdan, shakllarining va sirtlar joylashishining aniqligiga ham bog’liq bo’ladi. shakldan chetga chiqish va sirtlarning o’zaro joylashishidagi xatoliklar yig’ish jarayonini qiyinlashtiradi, o’lcham aniqligini kamaytiradi. mashinalarni ishlatishda esa uning ravonligi buzuladi, detallarning yeyilishi tezlashadi, shovqin hosil bo’ladi va x.o. shuning uchun ham detallarning uzoq muddat ishlashini ta’minlash maqsadida ularning shakldan va sirtlarining o’zaro joylashishidan chetga chiqishlarini ham cheklash lozim bo’ladi. shakl aniqligi uning haqiqiy yuzasini nominal yuzadan chetga chiqishi bilan baholanadi. ma’lumki, detalning shakli bir qator sirtlar bilan chegaralangan bo’ladi. shakl aniqligini ifodalashda uch xil sirtdan foydalaniladi: haqiqiy, nominal …

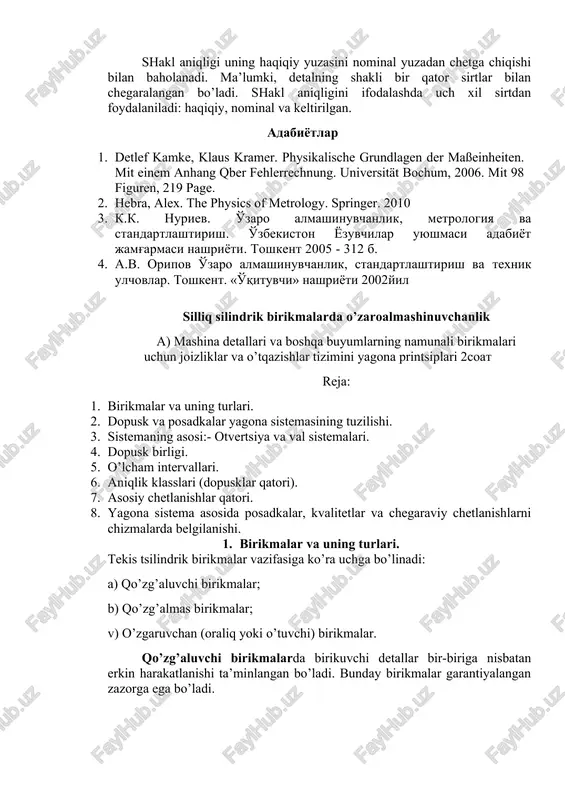

5 / 22

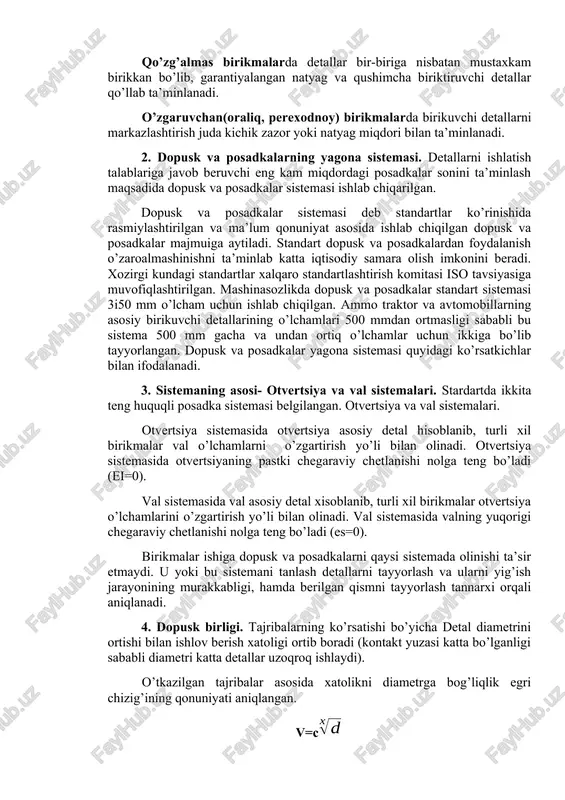

va o’tqazishlar tizimini yagona printsiplari 2soat reja: 1. birikmalar va uning turlari. 2. dopusk va posadkalar yagona sistemasining tuzilishi. 3. sistemaning asosi:- otvertsiya va val sistemalari. 4. dopusk birligi. 5. o’lcham intervallari. 6. aniqlik klasslari (dopusklar qatori). 7. asosiy chetlanishlar qatori. 8. yagona sistema asosida posadkalar, kvalitetlar va chegaraviy chetlanishlarni chizmalarda belgilanishi. 1. birikmalar va uning turlari. tekis tsilindrik birikmalar vazifasiga ko’ra uchga bo’linadi: a) qo’zg’aluvchi birikmalar; b) qo’zg’almas birikmalar; v) o’zgaruvchan (oraliq yoki o’tuvchi) birikmalar. qo’zg’aluvchi birikmalarda birikuvchi detallar bir-biriga nisbatan erkin harakatlanishi ta’minlangan bo’ladi. bunday birikmalar garantiyalangan zazorga ega bo’ladi. qo’zg’almas birikmalarda detallar bir-biriga nisbatan mustaxkam birikkan bo’lib, garantiyalangan natyag va qushimcha biriktiruvchi detallar qo’llab ta’minlanadi. o’zgaruvchan(oraliq, perexodnoy) birikmalarda birikuvchi detallarni markazlashtirish juda kichik zazor yoki natyag miqdori bilan ta’minlanadi. 2. dopusk va posadkalarning yagona sistemasi. detallarni ishlatish talablariga javob beruvchi eng kam miqdordagi posadkalar sonini ta’minlash maqsadida dopusk va posadkalar sistemasi ishlab chiqarilgan. dopusk va posadkalar sistemasi …
