1 / 39

mavjud moslamani yangi g'oya asosida qayta loyihalash. kirish. i-bob. yuza g’adir-budurligi, baza chizig’i haqida. 1.1. detal sirtining sifati. 1.2. detal sirtining geometrik parametrlari. ii-bob. chzmalarda yuza g’adir-budurligini belgilash. 2.1. g’adir-budurlik parametrlari. 2.2. g’adir-budurlikni ishlov berish usullarga bog’liqligi 2.3.g’adir-budurlikning parametrlari. xulosa. foydalanilgan adabiyotlar ro’yxati. kirish kurs ishining dolzarbligi: detallarning geometrik parametrlari aniqliligini tahlil qilishda quyidagi sirtlar farq qilinadi: nominal (shakl va o`lchamlar chetlanishlariga ega bo`lgan (ideal)) va detalni atrof muhitdan ajratib chegaralaydigan real (xaqiqiy) sirtlar. detallarning real sirtlari ishlov berish yoki mashinalarni ishlatishdagi shakl o`zgarishlari natijasida hosil bo`ladi. shunga o`xshash nominal va real sirtning (profilning) nominal va real joylashuvini farq qilishga to`g’ri keladi. sirtning nominal joylashuvi ular va bazalar orasidagi yoki agar bazalar berilmagan bo`lsa, qaralayotgan sirtlar orasidagi nominal chiziqli va burchakli o`lchamlar bilan aniqlanadi. baza – detalning tekisliklardan birini yoki kordinatalar tizimi o`qlarini aniqlaydigan sirti, chizig’i, nuqtasi unga nisbatan joylashuv cheklamasi beriladi yoki joylashuvining chetlanishi aniqlanadi. kurs ishining maqsadi: sirt …

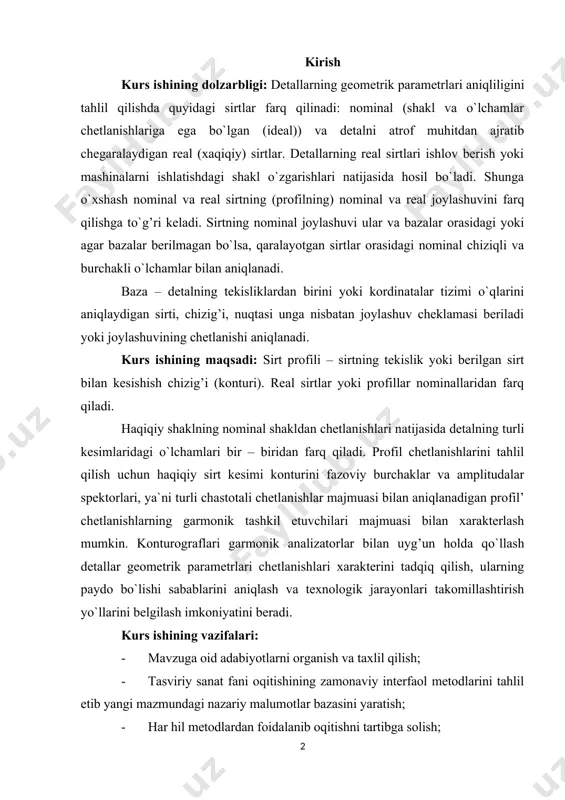

2 / 39

erini tadqiq qilish, ularning paydo bo`lishi sabablarini aniqlash va texnologik jarayonlari takomillashtirish yo`llarini belgilash imkoniyatini beradi. kurs ishining vazifalari: · mavzuga oid adabiyotlarni organish va taxlil qilish; · tasviriy sanat fani oqitishining zamonaviy interfaol metodlarini tahlil etib yangi mazmundagi nazariy malumotlar bazasini yaratish; · har hil metodlardan foidalanib oqitishni tartibga solish; · oqitish jarayonida qatnashayotgan oquvchilarning bilim, konikma va malakalariga qoyiladigan talablarni ishlab chiqish; kurs ishi obyekti: geometrik parametrlar chetlanishlarini ancha yirik holda turlarga ajratish mumkin: xususan o`lchamning chetlanishlari nolinchi tartibdagi chetlanishlarga; sirtlar joylashuvlarining chetlanishlari (e) 1-inchi tartibdagi chetlanishlarga; sirt shaklining chetlanishlariga (f) 2-inchi tartibdagi chetlanishlarga; to`lqinsimonlik xarakteriga ega chetlanishlar 3-inchi tartibdagi chetlanishlarga; sirt g’adir budirligi 4-inchi tartibdagi chetlanishlarga kiritiladi.gost 25142-82 (st sev 1156-78) ga muvofiq bazoviy uzunlik ajratilsa nisbatan kichik qadamli sirt notekisliklarining majmuasiga sirt g’adir-budurligi deb aytiladi. kurs ishi predmeti: bazaviy uzunlik l - sirt g’adir-budurligini xarakterlaydigan notekisliklarni ajratish uchun foydalaniladigan bazaviy chiziqning uzunligi. bazaviy chiziq (sirt) - …

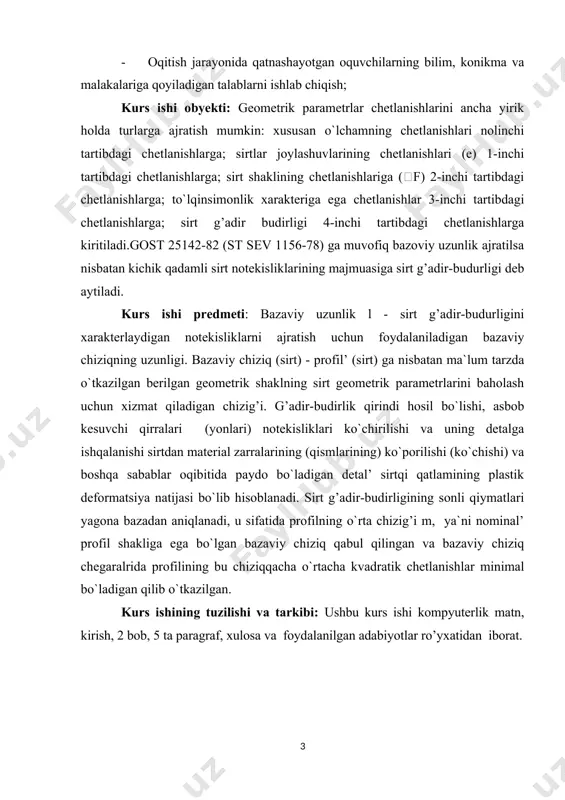

3 / 39

`lgan bazaviy chiziq qabul qilingan va bazaviy chiziq chegaralrida profilining bu chiziqqacha o`rtacha kvadratik chetlanishlar minimal bo`ladigan qilib o`tkazilgan. kurs ishining tuzilishi va tarkibi: ushbu kurs ishi kompyuterlik matn, kirish, 2 bob, 5 ta paragraf, xulosa va foydalanilgan adabiyotlar ro’yxatidan iborat. i-bob. yuza g’adir-budurligi, baza chizig’i haqida. 1.1. detal sirtining sifati. g’adir-budirlikni profil’ o`rta chizig’idan hisoblash tizimi o`rta chiziq tizimi deyiladi. agar g’adir-budirlikni aniqlash uchun sirtning l uzunlikli qismi tanlangan bo`lsa, l dan katta qadamga ega bo`lgan boshqa notekisliklar (masalan: to`lqinsimonlik) hisobiga olinmaydi. pribor ko`rsatilishi sochilishini va notekisliklar tizimining imkoniy bir jinslimasligini hisobga olgan holda g’adir-budirlikni ishonchli baholash uchun o`lchashlarni sirtning turli joylarida bir necha marta takrorlashga va o`lchov natjasi sifatida baholashning bir necha uzunliklari o`lchash natijalarining o`rta arifmetigini qabul qilishga to`g’ri keladi. baxolash uzunligi l - g’adir-budirlik baholanadigan uzunlik u bir yoki bir necha bazaviy uzunlik l dan iborat bo`lishi mumkin (yoki l ni o`z ichiga olishi mumkin). bazaviy …

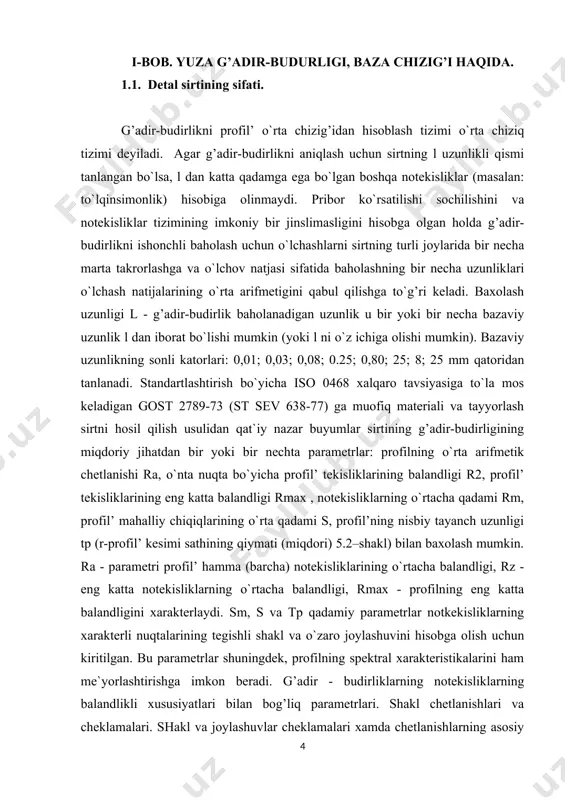

4 / 39

balandligi, rz - eng katta notekisliklarning o`rtacha balandligi, rmax - profilning eng katta balandligini xarakterlaydi. sm, s va tp qadamiy parametrlar notkekisliklarning xarakterli nuqtalarining tegishli shakl va o`zaro joylashuvini hisobga olish uchun kiritilgan. bu parametrlar shuningdek, profilning spektral xarakteristikalarini ham me`yorlashtirishga imkon beradi. g’adir - budirliklarning notekisliklarning balandlikli xususiyatlari bilan bog’liq parametrlari. shakl chetlanishlari va cheklamalari. shakl va joylashuvlar cheklamalari xamda chetlanishlarning asosiy kurinishlariga tegishli atama va ta`riflar gost 24642-81 (o`yyok ning st sev 301-76 standarti) bilan aniqlanadi. sirt (profil’) shaklining chetlanishi deganda real sirt (real profil) shaklining nominal sirt (nominal profil) shaklidan cheklanishi tushiniladi. sirtning g’adir–budurligi to`lqinsimonlikdan farqli holda shakl cheklanishi tushiniladi. asoslangan hollarda shakl chetlanishini sirt g’adir-budurlikni qo`shib me`yorlashga to`lqinsimonlikni alohida me`yorlashga (yoki shakl cheklanishining bir qismini to`lqinsimonlikni hisobga olmay me`yorlashga) ruxsat etiladi. sirtlar shakli va joylashuvidan cheklanishlarni me`yorlash va miqdoriy baholash urinma to`g’ri chiziqlar sirtlar va profillar prinsipiga asoslanadi. urinma to`g’ri chizik real profilga urinuvchi va detal …

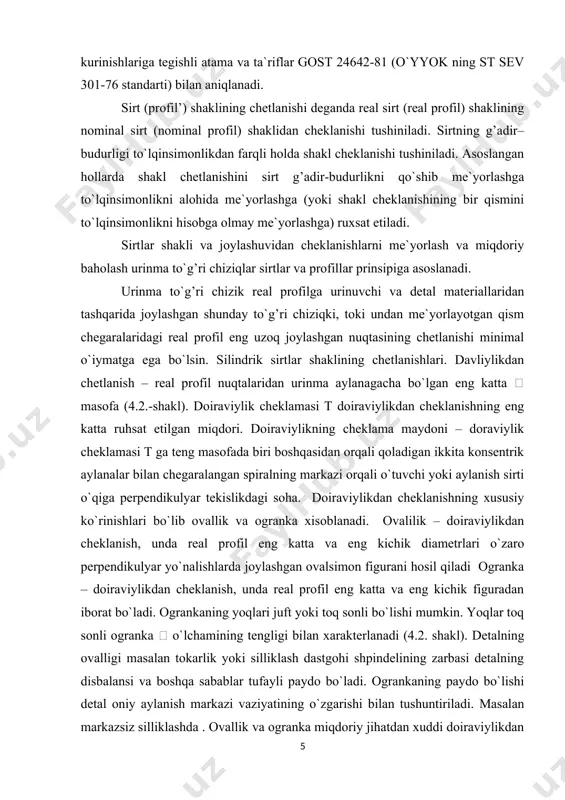

5 / 39

h sirti o`qiga perpendikulyar tekislikdagi soha. doiraviylikdan cheklanishning xususiy ko`rinishlari bo`lib ovallik va ogranka xisoblanadi. ovalilik – doiraviylikdan cheklanish, unda real profil eng katta va eng kichik diametrlari o`zaro perpendikulyar yo`nalishlarda joylashgan ovalsimon figurani hosil qiladi ogranka – doiraviylikdan cheklanish, unda real profil eng katta va eng kichik figuradan iborat bo`ladi. ogrankaning yoqlari juft yoki toq sonli bo`lishi mumkin. yoqlar toq sonli ogranka  o`lchamining tengligi bilan xarakterlanadi (4.2. shakl). detalning ovalligi masalan tokarlik yoki silliklash dastgohi shpindelining zarbasi detalning disbalansi va boshqa sabablar tufayli paydo bo`ladi. ogrankaning paydo bo`lishi detal oniy aylanish markazi vaziyatining o`zgarishi bilan tushuntiriladi. masalan markazsiz silliklashda . ovallik va ogranka miqdoriy jihatdan xuddi doiraviylikdan cheklanishdan baxolanadi slindrlikdan cheklanish – me`yorlanayotgan l – kism chegaralarida real sirt nuqtalaridan to urinma slindrgacha bo`lgan eng katta  - masofa (4.2. shakl). 4.2. shaklda slindrlik cheklamasi t ga teng masofada biri boshqasidan orqaga qoladigan o`qlari ustma – ust bir …
