1 / 5

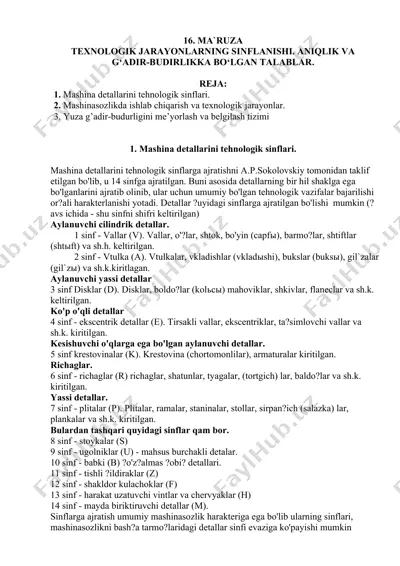

16. ma`ruza texnologik jarayonlarning sinflanishi. aniqlik va g‘adir-budirlikka bo‘lgan talablar. reja: 1. mashina detallarini tehnologik sinflari. 2. mashinasozlikda ishlab chiqarish va texnologik jarayonlar. 3. yuza g’adir-budurligini me’yorlash va belgilash tizimi 1. mashina detallarini tehnologik sinflari. mashina detallarini tehnologik sinflarga ajratishni a.p.sokolovskiy tomonidan taklif etilgan bo'lib, u 14 sinfga ajratilgan. buni asosida detallarning bir hil shaklga ega bo'lganlarini ajratib olinib, ular uchun umumiy bo'lgan tehnologik vazifalar bajarilishi or?ali harakterlanishi yotadi. detallar ?uyidagi sinflarga ajratilgan bo'lishi mumkin (?avs ichida - shu sinfni shifri keltirilgan) aylanuvchi cilindrik detallar. 1 sinf - vallar (v). vallar, o'?lar, shtok, bo'yin (capfы), barmo?lar, shtiftlar (shtыft) va sh.h. keltirilgan. 2 sinf - vtulka (a). vtulkalar, vkladishlar (vkladыshi), bukslar (buksы), gil`zalar (gil`zы) va sh.k.kiritlagan. aylanuvchi yassi detallar 3 sinf disklar (d). disklar, boldo?lar (kolьcы) mahoviklar, shkivlar, flaneclar va sh.k. keltirilgan. ko'p o'qli detallar 4 sinf - ekscentrik detallar (e). tirsakli vallar, ekscentriklar, ta?simlovchi vallar va sh.k. kiritilgan. kesishuvchi o'qlarga …

2 / 5

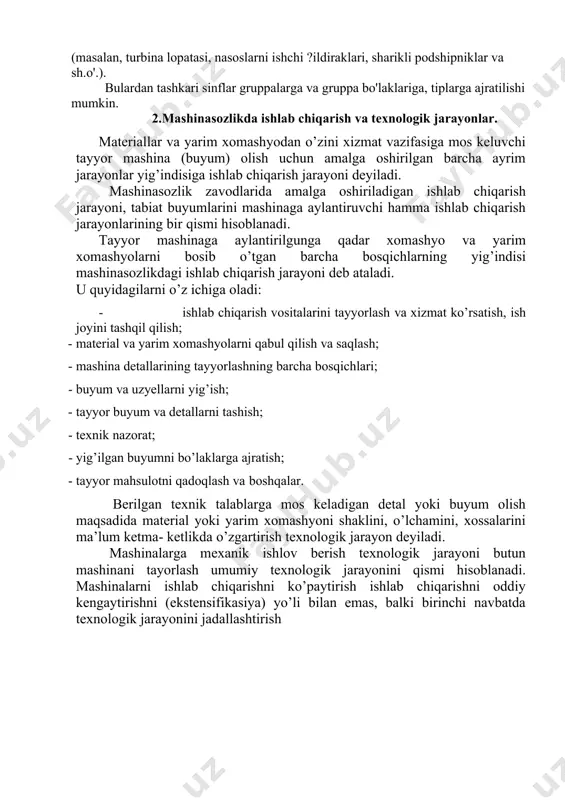

ng sinflari, mashinasozlikni bash?a tarmo?laridagi detallar sinfi evaziga ko'payishi mumkin (masalan, turbina lopatasi, nasoslarni ishchi ?ildiraklari, sharikli podshipniklar va sh.o'.). bulardan tashkari sinflar gruppalarga va gruppa bo'laklariga, tiplarga ajratilishi mumkin. 2.mashinasozlikda ishlab chiqarish va texnologik jarayonlar. materiallar va yarim xomashyodan o’zini xizmat vazifasiga mos keluvchi tayyor mashina (buyum) olish uchun amalga oshirilgan barcha ayrim jarayonlar yig’indisiga ishlab chiqarish jarayoni deyiladi. mashinasozlik zavodlarida amalga oshiriladigan ishlab chiqarish jarayoni, tabiat buyumlarini mashinaga aylantiruvchi hamma ishlab chiqarish jarayonlarining bir qismi hisoblanadi. tayyor mashinaga aylantirilgunga qadar xomashyo va yarim xomashyolarni bosib o’tgan barcha bosqichlarning yig’indisi mashinasozlikdagi ishlab chiqarish jarayoni deb ataladi. u quyidagilarni o’z ichiga oladi: · ishlab chiqarish vositalarini tayyorlash va xizmat ko’rsatish, ish joyini tashqil qilish; · material va yarim xomashyolarni qabul qilish va saqlash; · mashina detallarining tayyorlashning barcha bosqichlari; · buyum va uzyellarni yig’ish; · tayyor buyum va detallarni tashish; · texnik nazorat; · yig’ilgan buyumni bo’laklarga ajratish; · tayyor …

3 / 5

adir-budurligini me’yorlash va belgilash tizimi standartga binoanyuzaning g’adir-budurligi– yuzaning, masalan, asos uzunlik l yordamida ajratib ko’rsatilgan nisbatan kichik qadamli notekisliklarning majmui. asos uzunlik l – yuzaning g’adir-budurligini tasniflovchi notekisliklarni ajratish uchun foydalaniladigan asos chiziq uzunligi. asos chiziq (yuza)– berilgan geometrik shaklning chizig’i (yuzasi) bo’lib, profil (yuza)ga nisbatan ma’lum tartibda o’tkaziladi va yuzaning geometrik ko’rsatkichlarini baholash uchun xizmat qiladi. g’adir-budurlik detal yuzaki qatlamlarining qirindisi hosil bo’lish natijasida paydo bo’lgan plastik deformasiyasi, kesuvchi qirralarning notekisliklari detal yuzasida aks etishi ishqalanishi, yuzadan material parchalari yulib olinishi va boshqa sabablar tufayli paydo bo’ladi. g’adir-budurlikning sonli qiymatlari yagona asos deb qabul qilingan profilning o’rta chizig’idan o’lchanadi. profilning o’rta chizig’i– nominal profil shakliga ega bo’lgan asos chiziq. u shunday o’tkazilganki, asos uzunlik chegarasida profilning shu chiziqdan o’rtacha kvadratik eng kam bo’ladi. g’adir-budurlikni profilning o’rta chizig’idan boshlab sanashni o’rta chiziq sanoq tizimi deb atashadi. bunda o’rta chiziq m harfi bilan belgilanadi. agar g’adir-budurlikni o’lchash uchun yuzaning l …

4 / 5

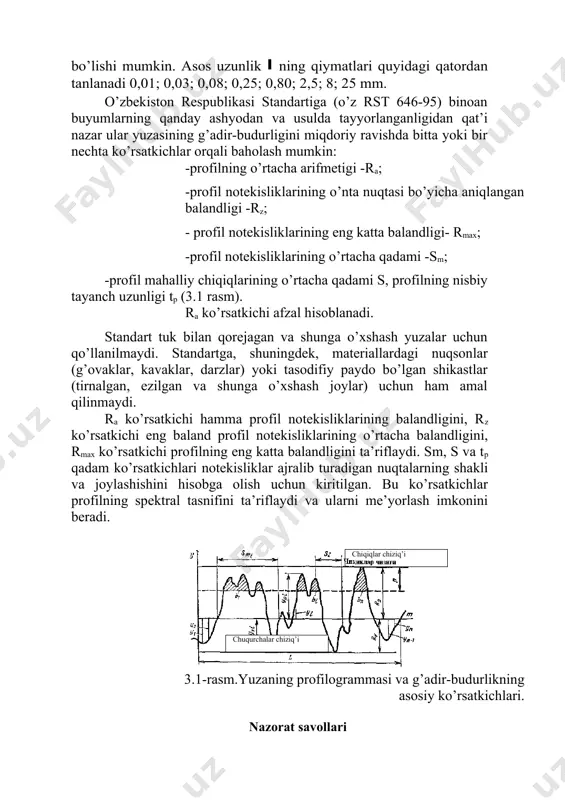

tanlanadi 0,01; 0,03; 0,08; 0,25; 0,80; 2,5; 8; 25 mm. o’zbekiston respublikasi standartiga (o’z rst 646-95) binoan buyumlarning qanday ashyodan va usulda tayyorlanganligidan qat’i nazar ular yuzasining g’adir-budurligini miqdoriy ravishda bitta yoki bir nechta ko’rsatkichlar orqali baholash mumkin: -profilning o’rtacha arifmetigi -ra; -profil notekisliklarining o’nta nuqtasi bo’yicha aniqlangan balandligi -rz; - profil notekisliklarining eng katta balandligi- rmax; -profil notekisliklarining o’rtacha qadami -sm; -profil mahalliy chiqiqlarining o’rtacha qadami s, profilning nisbiy tayanch uzunligi tp (3.1 rasm). ra ko’rsatkichi afzal hisoblanadi. standart tuk bilan qorejagan va shunga o’xshash yuzalar uchun qo’llanilmaydi. standartga, shuningdek, materiallardagi nuqsonlar (g’ovaklar, kavaklar, darzlar) yoki tasodifiy paydo bo’lgan shikastlar (tirnalgan, ezilgan va shunga o’xshash joylar) uchun ham amal qilinmaydi. ra ko’rsatkichi hamma profil notekisliklarining balandligini, rz ko’rsatkichi eng baland profil notekisliklarining o’rtacha balandligini, rmax ko’rsatkichi profilning eng katta balandligini ta’riflaydi. sm, s va tp qadam ko’rsatkichlari notekisliklar ajralib turadigan nuqtalarning shakli va joylashishini hisobga olish uchun kiritilgan. bu …

5 / 5
