1 / 19

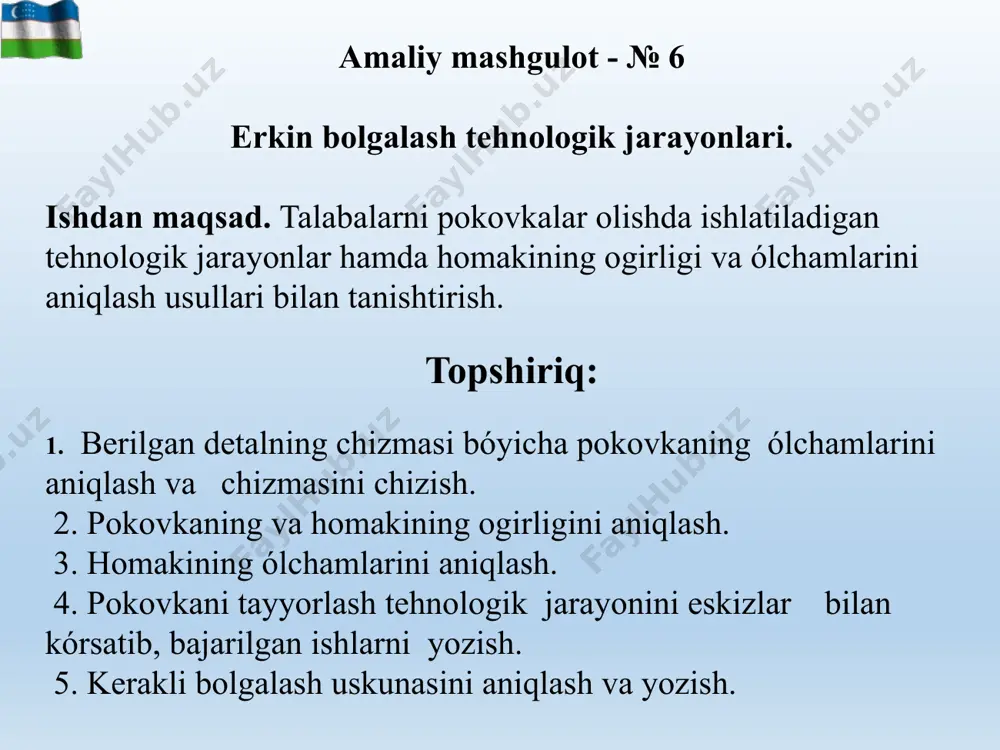

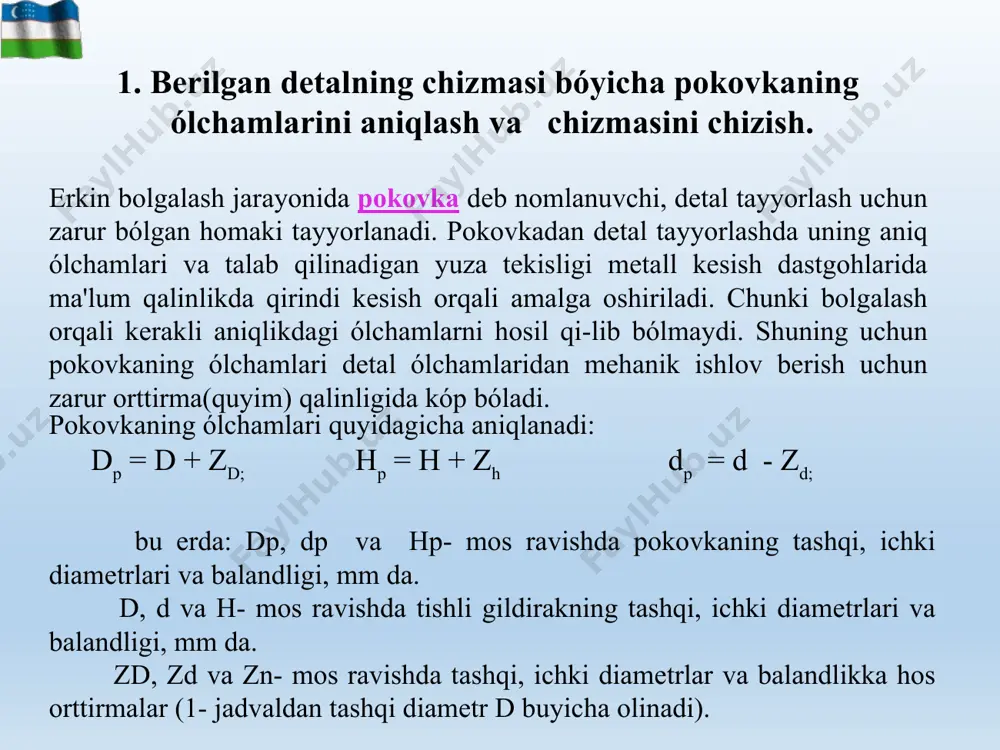

temir-tsementit (fe-fe3s) holat diagrammasi materialshunoslik va konztrukson materiallar texnologiyasi fan: mavzu 06 erkin bolgalash tehnologik jarayonlari. aduraxmonova sh. ibragimova g. umumtexnik fanlar kafedrasi assistentlari amaliy mashgulot - № 6 erkin bolgalash tehnologik jarayonlari. ishdan maqsad. talabalarni pokovkalar olishda ishlatiladigan tehnologik jarayonlar hamda homakining ogirligi va όlchamlarini aniqlash usullari bilan tanishtirish. topshiriq: 1. berilgan detalning chizmasi bόyicha pokovkaning όlchamlarini aniqlash va chizmasini chizish. 2. pokovkaning va homakining ogirligini aniqlash. 3. homakining όlchamlarini aniqlash. 4. pokovkani tayyorlash tehnologik jarayonini eskizlar bilan kόrsatib, bajarilgan ishlarni yozish. 5. kerakli bolgalash uskunasini aniqlash va yozish. 1. berilgan detalning chizmasi bόyicha pokovkaning όlchamlarini aniqlash va chizmasini chizish. erkin bolgalash jarayonida pokovka deb nomlanuvchi, detal tayyorlash uchun zarur bόlgan homaki tayyorlanadi. pokovkadan detal tayyorlashda uning aniq όlchamlari va talab qilinadigan yuza tekisligi metall kesish dastgohlarida ma'lum qalinlikda qirindi kesish orqali amalga oshiriladi. chunki bolgalash orqali kerakli aniqlikdagi όlchamlarni hosil qi-lib bόlmaydi. shuning uchun pokovkaning όlchamlari detal όlchamlaridan …

2 / 19

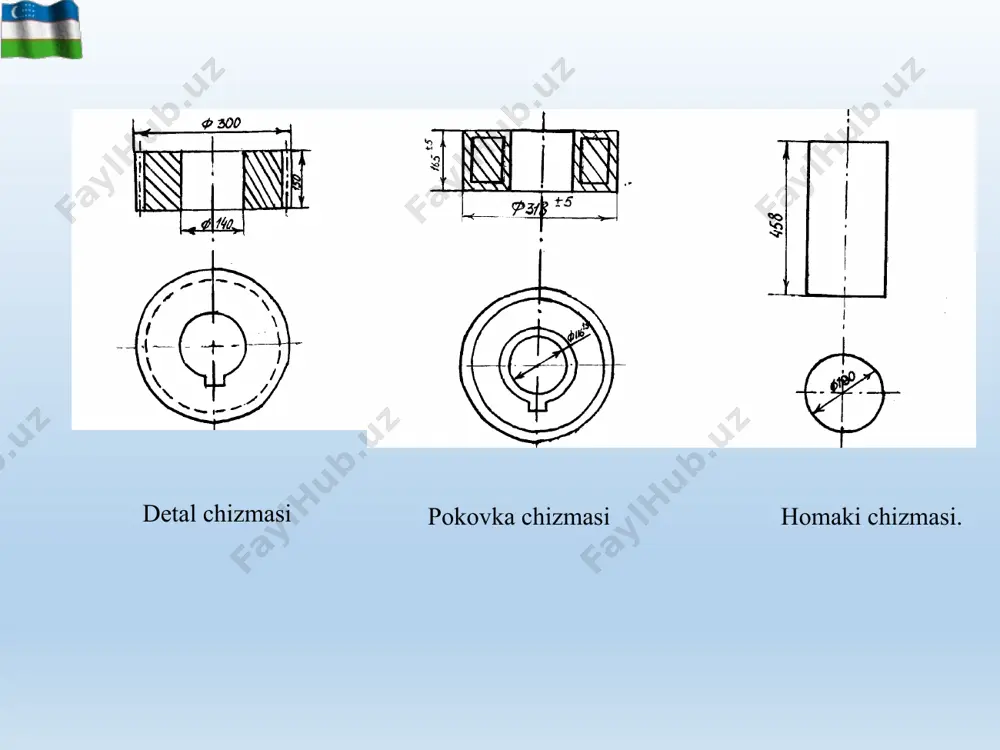

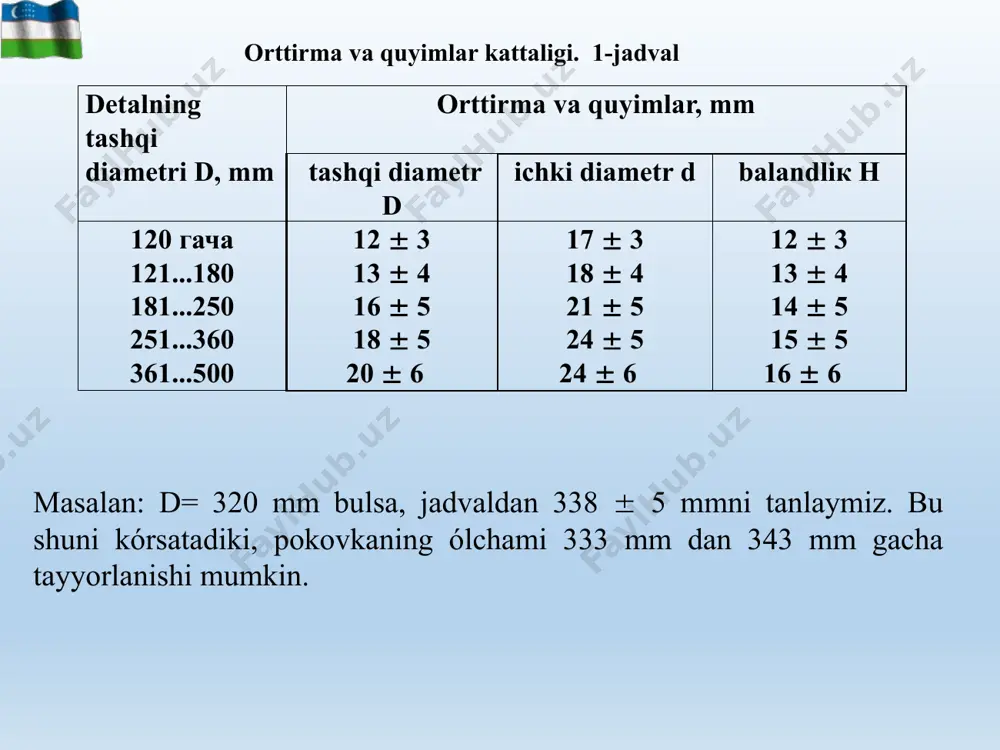

 5 24  5 24  6 12  3 13  4 14  5 15  5 16  6 orttirma va quyimlar kattaligi. 1-jadval masalan: d= 320 mm bulsa, jadvaldan 338  5 mmni tanlaymiz. bu shuni kόrsatadiki, pokovkaning όlchami 333 mm dan 343 mm gacha tayyorlanishi mumkin. detal chizmasi pokovka chizmasi homaki chizmasi. 2. pokovkaning va homakining ogirligini aniqlash. 2.1.pokovkaning ogirligi. pokovkaning ogirligi nominal όlchamlar bόyicha hisoblanadi. berilgan pokovkaning ogirligi hajmi orqali aniqlanadi:  gp =   vp =  — hp (dp2 – dp2 ) = 6,13 np (dp2 – dp2 ). 4 bu erda = 7,8 g/`sm3 = 7,8 kg/dm3 – pόlatning zichligi eslatma: katta raqamlar bilan hisoblamaslik uchun pokovka ogirligini kg da aniqlash birmuncha qulay. buning uchun pokovkaning όlchamlarini formulaga detsimetrda qόyish kerak . 2.2.homakining ogirligi (gx) quyidagicha aniqlanadi: gx=gp + gk + gu + gt, kg bu erda: gk – …

3 / 19

agi shart bajarilmasa boshqa standart diametr olinib, unga hos uzunlik aniqlanadi va nisbat tekshiriladi. agar berilgan nisbat 2,5 dan ortib ketsa homaki bolgalab chόktirishda u egilib ketadi, agar bu nisbat 1,25 dan kichik bόlsa, pokovkaning puhtaligi etarli bόlmay qoladi. 4.pokovka tayyorlash tehnologik jarayoni. 1. birinchi jarayon kesish bulib, bunda doiraviy kesimli standart prokatdan lx uzunlikdagi bulak kesib olinadi . 2. ikkinchi jarayon homakini qizdirish bόlib, bunda, homakining qaysi pόlat markasidan tayyorlanishiga qarab (3-rasm) qizdirish temperaturasi oraliqlari temir-tsementit holat diagrammasi yordamida aniqlanadi homakini pechlarda qizdirish vaqti (t) prof. n.n. dobrohotov formulasi yordamida topiladi: t = a . k. dx. bu erda: a- kotffitsient, homakining pech tubida joylashishga bogliq bόlib, 4-rasmdan foydalanib topiladi. k-kotffitsient, uglerodli va kam legirlangan pόlatlar uchun 10 ga teng, yuqori legirlangan pόlatlar uchun 20 ga teng; dx – homaki diametri, metrda. dx , soat, 3.rasm. bolgalashning qizdirish temperaturasi intervalini aniqlash. 11 .4-rasm. homakilarning pechga joylanish shemasi 5. homaki …

4 / 19

bolgalash uskunasini aniqlash va yozish. turi pnevmatik bolga par-havoli bolga uruvchi qismi ogirligi, kg 100 150 250 350 550 1000 2000 3000 5000 eng katta tomon qalinligi, yoki diametri, mm 90 110 120 140 180 230 280 330 400 erkin bolgalash uskunalari. erkin bolgalash uchun kerak bόladigan bolganing turi 3-jadvaldan detalning diametri (d ) ga qarab tanlanadi. variant pόlatning tishli gildirak όlchamlari, mm markasi d d h 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 stal 40 stal 45 stal 50 stal 55 stal 40 stal 45 stal 50 stal 55 stal 50 stal 45 stal 40 stal 55 stal 40 stal 45 stal 50 stal 55 stal 40 stal 45 stal 50 stal 55 u12 u7 u9 stal 55 stal 40 stal 45 stal 50 stal 55 …

5 / 19

.callister, jr. david g. rethwisch. 346 b. 2.fundamentals of modern manufacturing. marerials, processes and systems. fourth editions. mikell p. groover. 156 b. 3.s.d. nurmurodov va boshk. materialshunoslik ─ toshkent, "fan", 2004 4.f.r.norxudjaev «termik va kimyoviy-termik ishlov berish nazariyasi va texnologiyasi» (d) toshkent «fan va texnologiya» 2016 y. 123 b. 5.mirboboev v.a.konstruksion materiallar texnologiyasi. ─ toshkent, "o‘qituvchi", 2004 y. https://metinvest-smc.com/steel/ https://www.totalmateria.com/ http://www.modificator.ru/terms/material.html https://www.metalinfo.ru/ru/russteel/ e’tiboringiz uchun raxmat!  + 998 71 237 0972 abdurahmonovashohida3@gmail.com abduraxmonova shohidaxon abduqodirovna umumtexnik fanlar kafedrasi assistenti 19 image1.png image2.png image3.png image4.png image5.gif image6.png image7.png image8.png image9.png image10.wmf oleobject1.bin image11.png image12.png image13.png image14.png image15.png image16.png /docprops/thumbnail.jpeg
