1 / 22

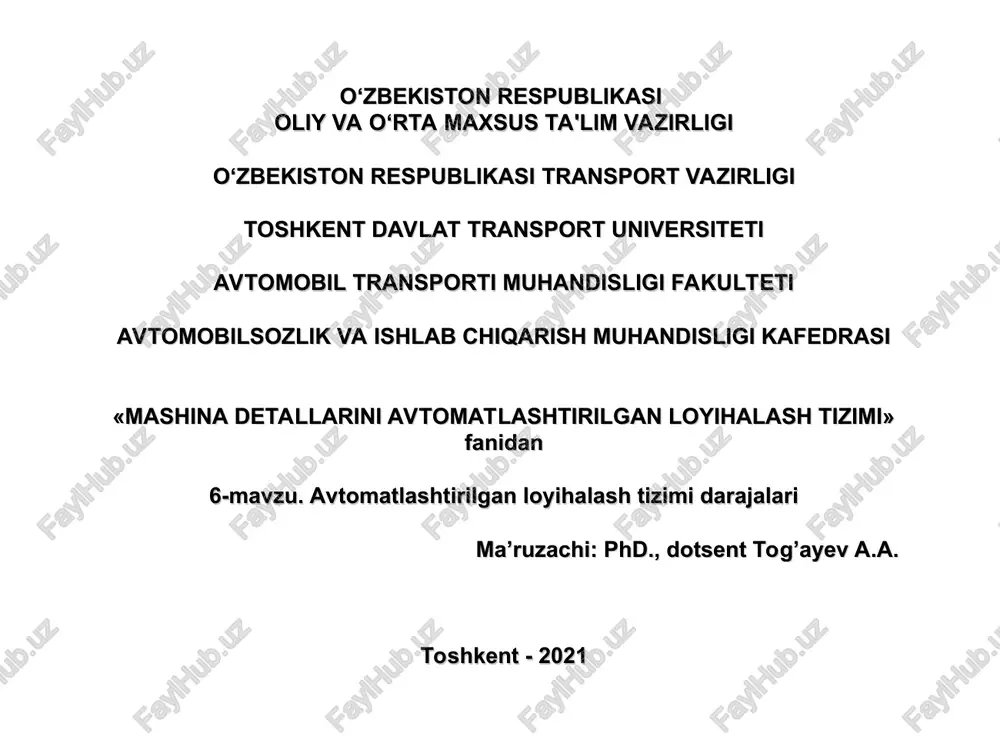

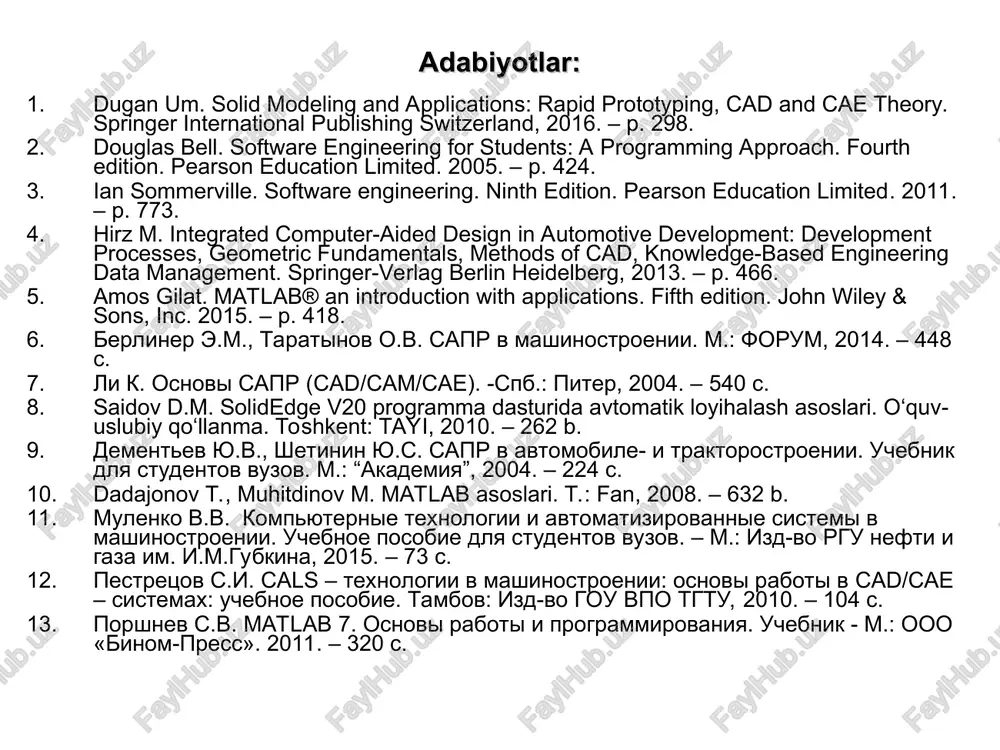

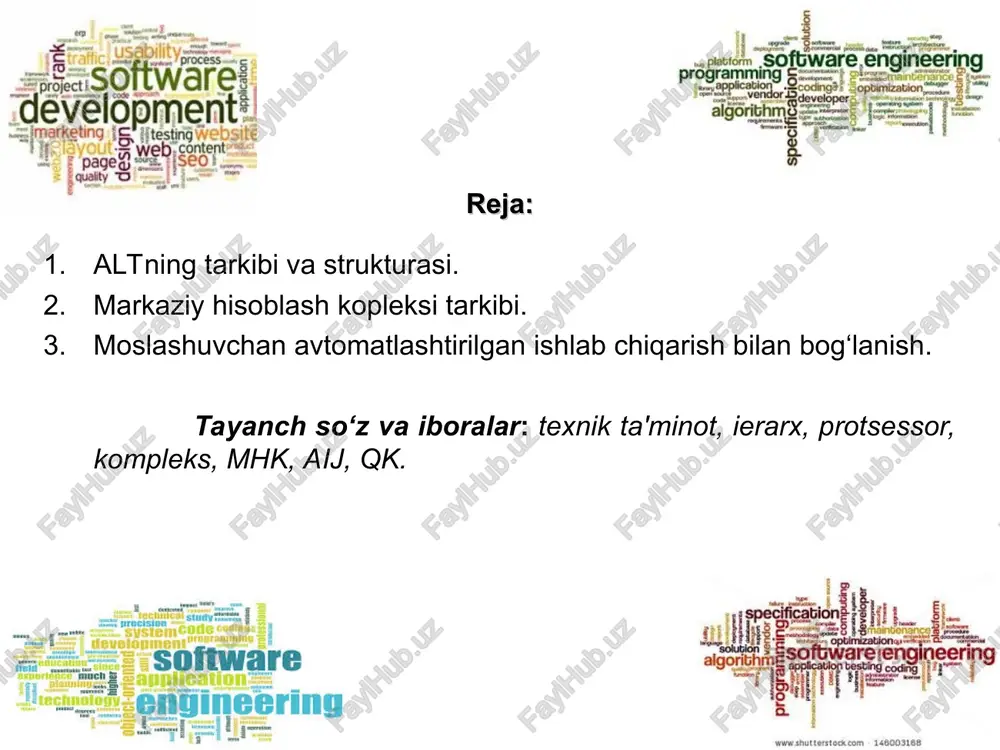

powerpoint presentation o‘zbekiston respublikasi oliy va o‘rta maxsus ta'lim vazirligi o‘zbekiston respublikasi transport vazirligi toshkent davlat transport universiteti avtomobil transporti muhandisligi fakulteti avtomobilsozlik va ishlab chiqarish muhandisligi kafedrasi «mashina detallarini avtomatlashtirilgan loyihalash tizimi» fanidan 6-mavzu. avtomatlashtirilgan loyihalash tizimi darajalari ma’ruzachi: phd., dotsent tog’ayev a.a. toshkent - 2021 reja: altning tarkibi va strukturasi. markaziy hisoblash kopleksi tarkibi. moslashuvchan avtomatlashtirilgan ishlab chiqarish bilan bog‘lanish. tayanch so‘z va iboralar: texnik ta'minot, ierarx, protsessor, kompleks, mhk, aij, qk. adabiyotlar: dugan um. solid modeling and applications: rapid prototyping, cad and cae theory. springer international publishing switzerland, 2016. – p. 298. douglas bell. software engineering for students: a programming approach. fourth edition. pearson education limited. 2005. – p. 424. ian sommerville. software engineering. ninth edition. pearson education limited. 2011. – p. 773. hirz m. integrated computer-aided design in automotive development: development processes, geometric fundamentals, methods of cad, knowledge-based engineering data management. springer-verlag berlin heidelberg, 2013. – …

2 / 22

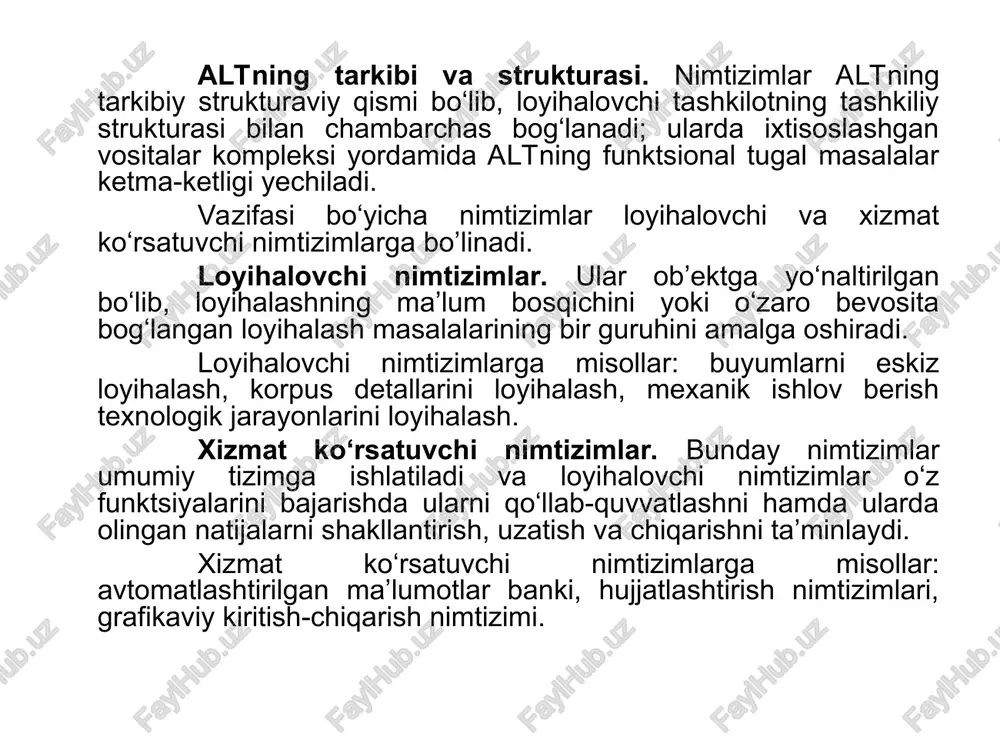

ntov vuzov. – m.: izd-vo rgu nefti i gaza im. i.m.gubkina, 2015. – 73 s. pestretsov s.i. cals – texnologii v mashinostroenii: osnovi raboti v cad/cae – sistemax: uchebnoe posobie. tambov: izd-vo gou vpo tgtu, 2010. – 104 s. porshnev s.v. matlab 7. osnovi raboti i programmirovaniya. uchebnik - m.: ooo «binom-press». 2011. – 320 s. altning tarkibi va strukturasi. nimtizimlar altning tarkibiy strukturaviy qismi bo‘lib, loyihalovchi tashkilotning tashkiliy strukturasi bilan chambarchas bog‘lanadi; ularda ixtisoslashgan vositalar kompleksi yordamida altning funktsional tugal masalalar ketma-ketligi yechiladi. vazifasi bo‘yicha nimtizimlar loyihalovchi va xizmat ko‘rsatuvchi nimtizimlarga bo’linadi. loyihalovchi nimtizimlar. ular ob’ektga yo‘naltirilgan bo‘lib, loyihalashning ma’lum bosqichini yoki o‘zaro bevosita bog‘langan loyihalash masalalarining bir guruhini amalga oshiradi. loyihalovchi nimtizimlarga misollar: buyumlarni eskiz loyihalash, korpus detallarini loyihalash, mexanik ishlov berish texnologik jarayonlarini loyihalash. xizmat ko‘rsatuvchi nimtizimlar. bunday nimtizimlar umumiy tizimga ishlatiladi va loyihalovchi nimtizimlar o‘z funktsiyalarini bajarishda ularni qo‘llab-quvvatlashni hamda ularda olingan natijalarni shakllantirish, uzatish va …

3 / 22

dalanish mumkin. aij murakkab bo‘lmagan masalalarni yechish va avtomatlashtirilgan loyihalash tizimidan foydalanuvchini markaziy hisoblash kompleksi samarali muloqotini uyushtirish uchun mo‘ljallangan. uning tarkibiga mini ehm va makro ehm, grafik va simvolli displeylar, plotterlar, simvol va grafik hujjatlashtirish qurilmalari, tadbiqiy dasturlar ta'minoti va boshqalar kiradi. ayrim avtomatlashtirilgan ish joylar uchun grafik ma'lumotlarni qayta ishlashini hisobga olgan holda alternativ ish rejimi xarakterlidir. tashqi dasturiy boshqariladigan qurilmalar kompleksi yoki texnologik komplekslar - texnologik avtomatlar uchun mo‘ljallangan konstruktorlik, texnologik hujjatlar va boshqaruv dasturlarni ishlab chiqish uchun tayyorlanadi. uning tarkibiga katta hajmdagi tashqi xotiraga ega bo‘lgan ehm, dasturiy boshqariladigan qurilmalar va o‘zaro muloqot vositalari kiradi. bu qurilmalarda muharrirlik, nus’ha olish hujjatlarni arxivlash va boshqa ishlar bajariladi. ko‘rsatiladigan darajalarning mavjudligi avtomatlashtirilgan loyihalash tizimining shunga mos dasturiy va axborot ta'minotini keltirib chiqaradi. natijada texnikaviy ta'minot darajalari bo‘lgan mhk, aij va tk darajalari avtomatlashtirilgan loyihalash tizimining darajalariga aylanadi. avtomatlashtirilgan loyihalash tizimi 1, 2 yoki 3 darajali bo‘lishi mumkin. masalan: …

4 / 22

adi. moslashuvchan avtomatlashtirilgan ishlab chiqarish bilan bog‘lanish. mahsulotni avtomatlashtirilgan loyihalash konstruktorlik hujjatlarini va boshqaruv dasturlarini ishlab chiqish bilan yakunlanadi. loyihalashning yakuniy bosqichlarida texnologik o‘zgartirishlar va to‘ldirishlar kiritiladi. keyin namunaviy mahsulot tayyorlanadi va uni tahlil qilgandan so‘ng loyiha attestatsiyadan o‘tkaziladi (baholanadi). bu texnologik kompleks tarkibiga avtomatlashtirilgan ishlab chiqarish qatorini kiritish asosida amalga oshiriladi. attestatsiyadan o‘tgan boshqaruv dasturli axborot tashuvchilardan nusxalar olinadi va ular asosida shu qurilmalarni boshqa mahsulot ishlab chiqarish uchun qayta moslashtiriladi. ushbu ko‘rsatilgan jarayon moslashuvchi avtomatlashtirilgan ishlab chiqarishni amalga oshirishning asosiy sharti hisoblanadi. altning tizimli birligi bir-biri bilan o‘zaro bog‘langan modullarning mavjudligi hamda o‘zaro bog‘lanishni amalga oshiruvchi interfeyslar tizimi kompleksi bilan ta’minlanadi; modullar loyihalanadigan ob’yektni butunligicha belgilaydi. loyihalovchi nimtizimlar ichidagi tizimli birlik ushbu nimtizimda loyihaviy yechimi olinishi kerak bo‘lgan ob’yekt qismining yagona informatsion modeli mavjudligi bilan ta’minlanadi. amaliy masalalarda loyihalanadigan ob’ekt modellarini shakllantirish va ulardan foydalanish avtomatlashtirilgan loyihalash tizim (yoki nimtizim)lari vositalari kompleksi (altvk) bilan amalga oshiriladi. altvk tizimining …

5 / 22

kiradi va spetsifikatsiyalanadigan buyumlar kabi hujjatlantiriladi. alt vositalari kompleksi va komponentlarining turlari (6.1-rasm). vositalar kompleksini ikki turga: bir turdagi ta’minlash vositalari kompleksiga (texnikaviy, dasturiy, informatsion) va kombinatsiyalashgan vositalar kompleksiga ajratishadi. bir turdagi ta’minot vositalari komplekslari bir turdagi ta’minlash komplekslaridan va komponentlaridan tarkib topadi; kombinatsiyalashgan vositalar komplekslari esa – har xil turdagi ta’minlash komplekslari va komponentlari majmuidan tashkil topadi. vazifasi ishlab chiqarish texnikaviy bo‘lgan mahsulotlarga taalluqli kombinatsiyalashgan altvk ikki turga bo‘linadi: dasturiy-metodik kompleks (dmk); dasturiy-texnikaviy kompleks (dtk). dasturiy metodik kompleks loyihalash ob’yekti (ob’yektning bir yoki bir necha qismi yoki bir butun ob’yekt) bo‘yicha yakunlangan loyiha yechimini olish yoki unifikatsiyalashgan protseduralarni bajarish uchun zarur bo‘lgan dasturiy, informatsion va metodik ta’minotlar (matematik va lingvistik ta’minotlar komponentlari bilan birga) komponentlarining o‘zaro bog‘langan majmuidan iborat. 6.1-rasm. alt vositalari kompleksi va komponentlarining turlari vazifasi bo‘yicha dmklar umumtizimli dmklarga va bazaviy dmklarga bo‘linadi; bazaviy dmklar o‘z navbatida muammoga yo‘nalgan va ob’yektga yo‘nalgan dmklarga bo‘linadi. dasturiy-texnikaviy kompleks dmklarning …
