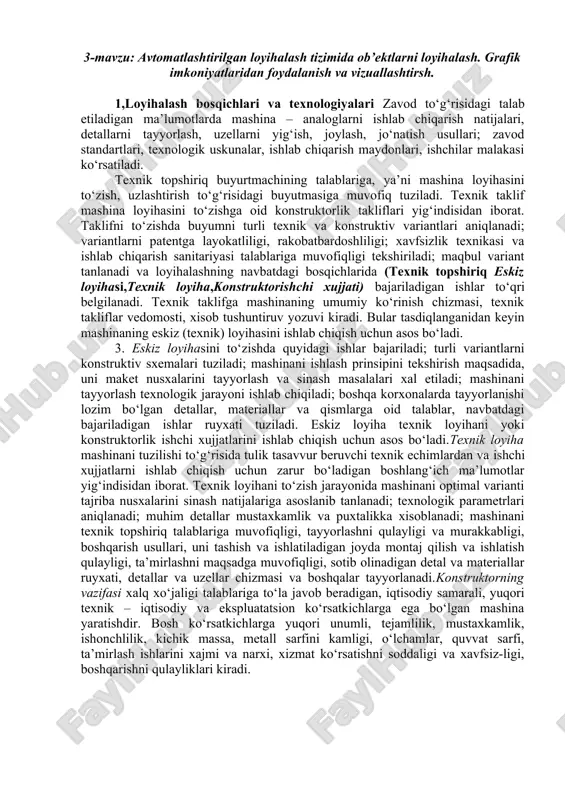

3-mavzu: avtomatlashtirilgan loyihalash tizimida ob’ektlarni loyihalash. grafik imkoniyatlaridan foydalanish va vizuallashtirsh. 1,loyihalash bosqichlari va texnologiyalari zavod to‘g‘risidagi talab etiladigan ma’lumotlarda mashina – analoglarni ishlab chiqarish natijalari, detallarni tayyorlash, uzellarni yig‘ish, joylash, jo‘natish usullari; zavod standartlari, texnologik uskunalar, ishlab chiqarish maydonlari, ishchilar malakasi ko‘rsatiladi. texnik topshiriq buyurtmachining talablariga, ya’ni mashina loyihasini to‘zish, uzlashtirish to‘g‘risidagi buyutmasiga muvofiq tuziladi. texnik taklif mashina loyihasini to‘zishga oid konstruktorlik takliflari yig‘indisidan iborat. taklifni to‘zishda buyumni turli texnik va konstruktiv variantlari aniqlanadi; variantlarni patentga layokatliligi, rakobatbardoshliligi; xavfsizlik texnikasi va ishlab chiqarish sanitariyasi talablariga muvofiqligi tekshiriladi; maqbul variant tanlanadi va loyihalashning navbatdagi bosqichlarida (texnik topshiriq eskiz loyihasi,texnik loyiha,konstruktorishchi xujjati) bajariladigan ishlar to‘qri belgilanadi. texnik taklifga mashinaning umumiy ko‘rinish chizmasi, texnik takliflar vedomosti, xisob tushuntiruv yozuvi kiradi. bular tasdiqlanganidan keyin mashinaning eskiz (texnik) loyihasini ishlab chiqish uchun asos bo‘ladi. 3. eskiz loyihasini to‘zishda quyidagi ishlar bajariladi; turli variantlarni konstruktiv sxemalari tuziladi; mashinani ishlash prinsipini tekshirish maqsadida, uni maket nusxalarini …

2 / 10

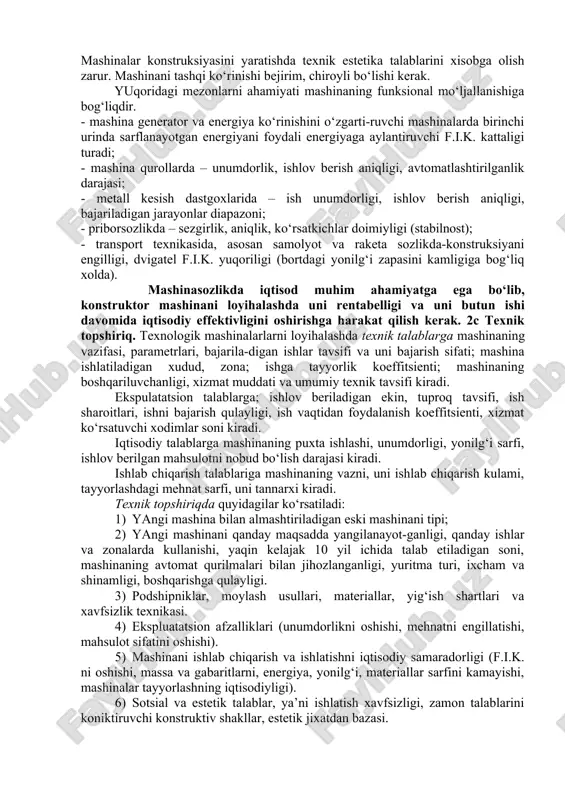

shlang‘ich ma’lumotlar yig‘indisidan iborat. texnik loyihani to‘zish jarayonida mashinani optimal varianti tajriba nusxalarini sinash natijalariga asoslanib tanlanadi; texnologik parametrlari aniqlanadi; muhim detallar mustaxkamlik va puxtalikka xisoblanadi; mashinani texnik topshiriq talablariga muvofiqligi, tayyorlashni qulayligi va murakkabligi, boshqarish usullari, uni tashish va ishlatiladigan joyda montaj qilish va ishlatish qulayligi, ta’mirlashni maqsadga muvofiqligi, sotib olinadigan detal va materiallar ruyxati, detallar va uzellar chizmasi va boshqalar tayyorlanadi.konstruktorning vazifasi xalq xo‘jaligi talablariga to‘la javob beradigan, iqtisodiy samarali, yuqori texnik – iqtisodiy va ekspluatatsion ko‘rsatkichlarga ega bo‘lgan mashina yaratishdir. bosh ko‘rsatkichlarga yuqori unumli, tejamlilik, mustaxkamlik, ishonchlilik, kichik massa, metall sarfini kamligi, o‘lchamlar, quvvat sarfi, ta’mirlash ishlarini xajmi va narxi, xizmat ko‘rsatishni soddaligi va xavfsiz-ligi, boshqarishni qulayliklari kiradi. mashinalar konstruksiyasini yaratishda texnik estetika talablarini xisobga olish zarur. mashinani tashqi ko‘rinishi bejirim, chiroyli bo‘lishi kerak. yuqoridagi mezonlarni ahamiyati mashinaning funksional mo‘ljallanishiga bog‘liqdir. · mashina generator va energiya ko‘rinishini o‘zgarti-ruvchi mashinalarda birinchi urinda sarflanayotgan energiyani foydali energiyaga aylantiruvchi f.i.k. …

3 / 10

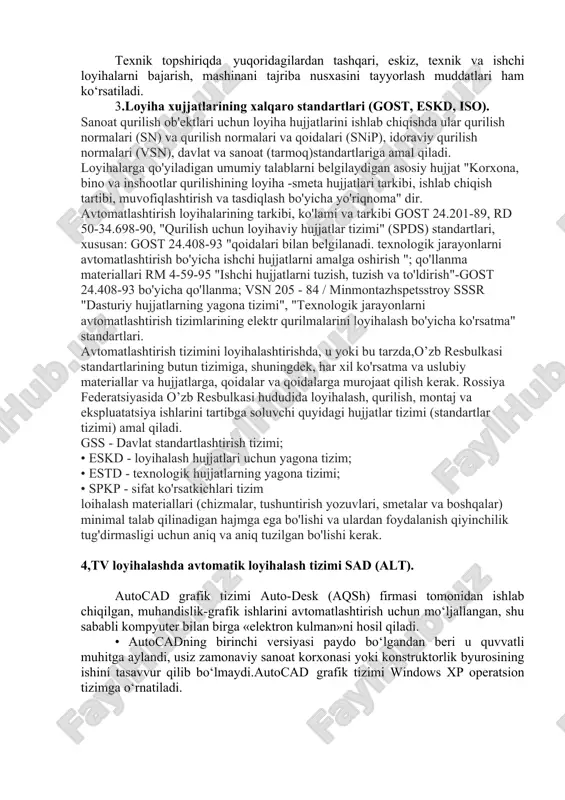

tun ishi davomida iqtisodiy effektivligini oshirishga harakat qilish kerak. 2c texnik topshiriq. texnologik mashinalarlarni loyihalashda texnik talablarga mashinaning vazifasi, parametrlari, bajarila-digan ishlar tavsifi va uni bajarish sifati; mashina ishlatiladigan xudud, zona; ishga tayyorlik koeffitsienti; mashinaning boshqariluvchanligi, xizmat muddati va umumiy texnik tavsifi kiradi. ekspulatatsion talablarga; ishlov beriladigan ekin, tuproq tavsifi, ish sharoitlari, ishni bajarish qulayligi, ish vaqtidan foydalanish koeffitsienti, xizmat ko‘rsatuvchi xodimlar soni kiradi. iqtisodiy talablarga mashinaning puxta ishlashi, unumdorligi, yonilg‘i sarfi, ishlov berilgan mahsulotni nobud bo‘lish darajasi kiradi. ishlab chiqarish talablariga mashinaning vazni, uni ishlab chiqarish kulami, tayyorlashdagi mehnat sarfi, uni tannarxi kiradi. texnik topshiriqda quyidagilar ko‘rsatiladi: 1) yangi mashina bilan almashtiriladigan eski mashinani tipi; 2) yangi mashinani qanday maqsadda yangilanayot-ganligi, qanday ishlar va zonalarda kullanishi, yaqin kelajak 10 yil ichida talab etiladigan soni, mashinaning avtomat qurilmalari bilan jihozlanganligi, yuritma turi, ixcham va shinamligi, boshqarishga qulayligi. 3) podshipniklar, moylash usullari, materiallar, yig‘ish shartlari va xavfsizlik texnikasi. 4) ekspluatatsion afzalliklari …

4 / 10

ob'ektlari uchun loyiha hujjatlarini ishlab chiqishda ular qurilish normalari (sn) va qurilish normalari va qoidalari (snip), idoraviy qurilish normalari (vsn), davlat va sanoat (tarmoq)standartlariga amal qiladi. loyihalarga qo'yiladigan umumiy talablarni belgilaydigan asosiy hujjat "korxona, bino va inshootlar qurilishining loyiha -smeta hujjatlari tarkibi, ishlab chiqish tartibi, muvofiqlashtirish va tasdiqlash bo'yicha yo'riqnoma" dir. avtomatlashtirish loyihalarining tarkibi, ko'lami va tarkibi gost 24.201-89, rd 50-34.698-90, "qurilish uchun loyihaviy hujjatlar tizimi" (spds) standartlari, xususan: gost 24.408-93 "qoidalari bilan belgilanadi. texnologik jarayonlarni avtomatlashtirish bo'yicha ishchi hujjatlarni amalga oshirish "; qo'llanma materiallari rm 4-59-95 "ishchi hujjatlarni tuzish, tuzish va to'ldirish"-gost 24.408-93 bo'yicha qo'llanma; vsn 205 - 84 / minmontazhspetsstroy sssr "dasturiy hujjatlarning yagona tizimi", "texnologik jarayonlarni avtomatlashtirish tizimlarining elektr qurilmalarini loyihalash bo'yicha ko'rsatma" standartlari. avtomatlashtirish tizimini loyihalashtirishda, u yoki bu tarzda,o’zb resbulkasi standartlarining butun tizimiga, shuningdek, har xil ko'rsatma va uslubiy materiallar va hujjatlarga, qoidalar va qoidalarga murojaat qilish kerak. rossiya federatsiyasida o’zb resbulkasi hududida loyihalash, qurilish, …

5 / 10

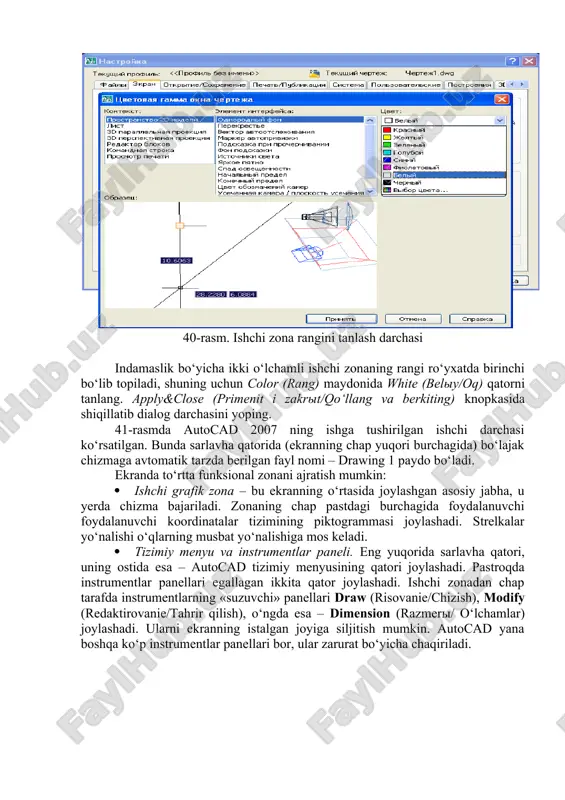

chiqilgan, muhandislik-grafik ishlarini avtomatlashtirish uchun mo‘ljallangan, shu sababli kompyuter bilan birga «elektron kulman»ni hosil qiladi. · autocadning birinchi versiyasi paydo bo‘lgandan beri u quvvatli muhitga aylandi, usiz zamonaviy sanoat korxonasi yoki konstruktorlik byurosining ishini tasavvur qilib bo‘lmaydi.autocad grafik tizimi windows xp operatsion tizimga o‘rnatiladi. 1. autocad 2007 redaktorini ishga tushirish va uning darchasi grafik tizim autocad 2007 windows xp operatsion tizimda ishga tushiriladi. yuklangandan keyin ekranda 39-rasmda tasvirlangan ishchi makon (prostranstvo)ni tanlash dialog darchasi paydo bo‘ladi. 39-rasm. ishchi makonni tanlash darchasi unda autocad classic (klassik stil/klassik stil) yoki 3d modeling (3d modelirovanie/3d modellash) interfeyslarni tanlash mumkin. dastlab autocad classic punktni tanlaymiz, chunki biz ikki o‘lchamli makonni o‘zlashtirishdan boshlaymiz. so‘ngra darcha paydo bo‘ladi, uning yordamida dasturning yangi funksiyalari bilan tanishish mumkin. unda yes (da/ha), maybe later (pozje/keyin) yoki no, don't me this again (bolshe ne pokazivat eto okno/bu darcha boshqa ko‘rsatilmasin) ulab-uzgichlaridan birini tanlang va ok knopkasini shiqillating. keyin startup (nachalo …
