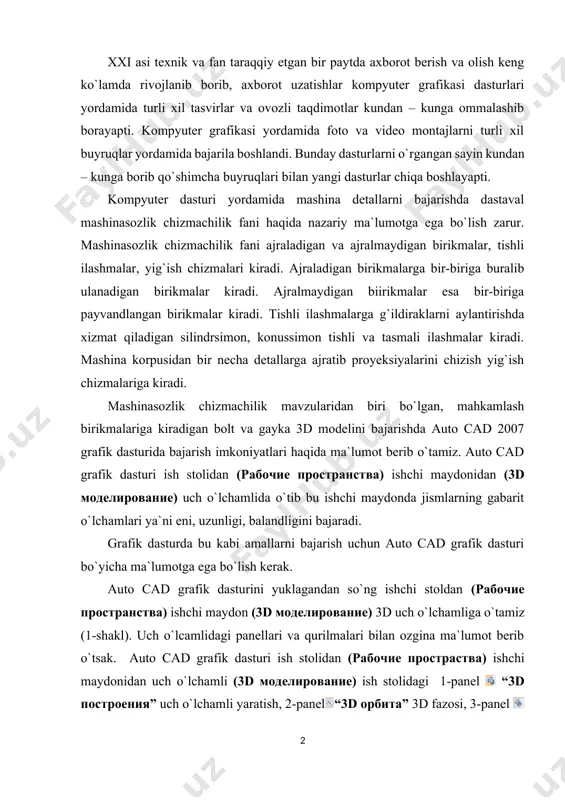

1692100264.docx 1 autocad dasturida mashina - mexanizmlari va detallarini 2d madellash reja : 1. autocad dasturida mashina - mexanizmlari va detallari 2. ayrim qurilmalardan foydalanib mahkamlash detallaridan bolt va gaykani 3d modelini bajarish 3. boltning kallagiga silindrik sterjen qo`yish /docprops/thumbnail.emf 1 autocad dasturida mashina-mexanizmlari va detallarini 2d madellash reja: 1. autocad dasturida mashina-mexanizmlari va detallari 2. ayrim qurilmalardan foydalanib mahkamlash detallaridan bolt va gaykani 3d modelini bajarish 3. boltning kallagiga silindrik sterjen qo`yish autocad dasturida mashina-mexanizmlari va detallarini 2d madellash reja: 1. autocad dasturida mashina-mexanizmlari va detallari 2. ayrim qurilmalardan foydalanib mahkamlash detallaridan bolt va gaykani 3d modelini bajarish 3. boltning kallagiga silindrik sterjen qo`yish xxi asi texnik va fan taraqqiy etgan bir paytda axborot berish va olish keng ko`lamda rivojlanib borib, axborot uzatishlar kompyuter grafikasi dasturlari yordamida turli xil tasvirlar va ovozli taqdimotlar kundan – kunga ommalashib borayapti. kompyuter grafikasi yordamida foto va video montajlarni turli xil buyruqlar yordamida …

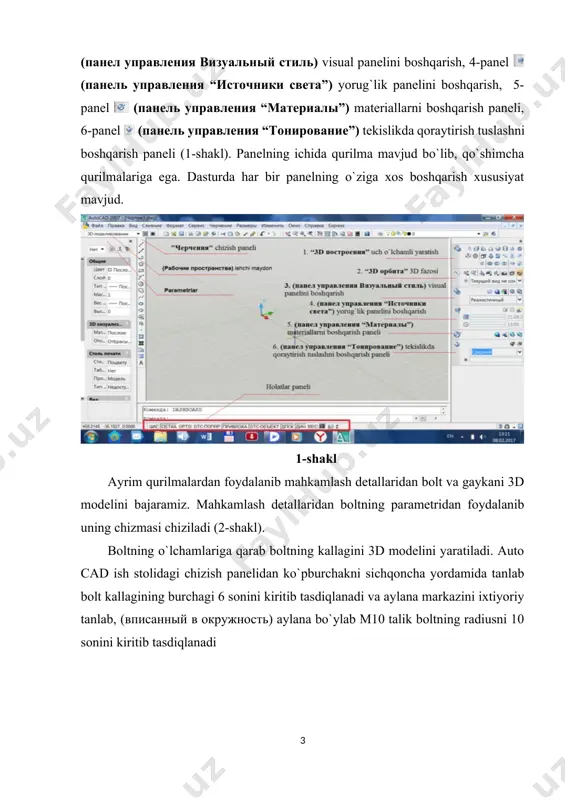

vzularidan biri bo`lgan, mahkamlash birikmalariga kiradigan bolt va gayka 3d modelini bajarishda auto cad 2007 grafik dasturida bajarish imkoniyatlari haqida ma`lumot berib o`tamiz. auto cad grafik dasturi ish stolidan (рабочие пространства) ishchi maydonidan (3d моделирование) uch o`lchamlida o`tib bu ishchi maydonda jismlarning gabarit o`lchamlari ya`ni eni, uzunligi, balandligini bajaradi. grafik dasturda bu kabi amallarni bajarish uchun auto cad grafik dasturi bo`yicha ma`lumotga ega bo`lish kerak. auto cad grafik dasturini yuklagandan so`ng ishchi stoldan (рабочие пространства) ishchi maydon (3d моделирование) 3d uch o`lchamliga o`tamiz (1-shakl). uch o`lcamlidagi panellari va qurilmalari bilan ozgina ma`lumot berib o`tsak. auto cad grafik dasturi ish stolidan (рабочие простраства) ishchi maydonidan uch o`lchamli (3d моделирование) ish stolidagi 1-panel “3d построения” uch o`lchamli yaratish, 2-panel“3d oрбита” 3d fazosi, 3-panel (панел управления визуальный стиль) visual panelini boshqarish, 4-panel (панель управления “источники света”) yorug`lik panelini boshqarish, 5-panel (панель управления “материалы”) materiallarni boshqarish paneli, 6-panel (панель управления “тонирование”) tekislikda qoraytirish tuslashni …

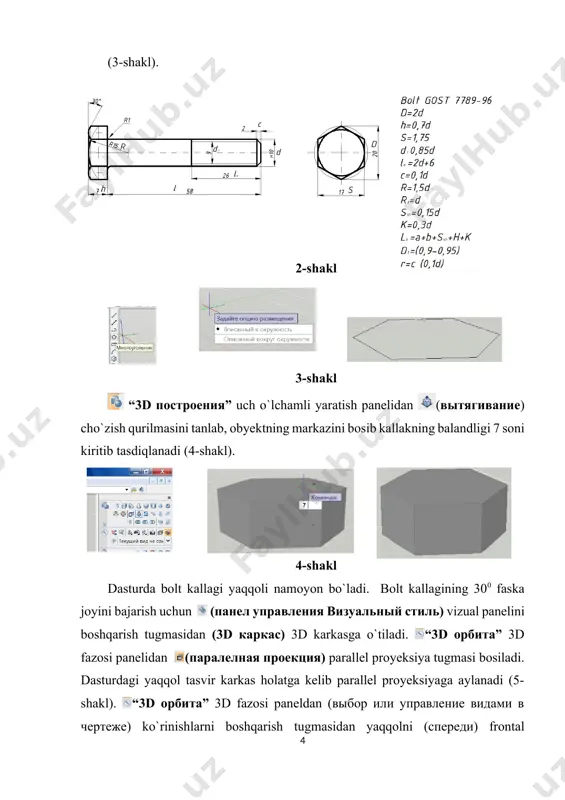

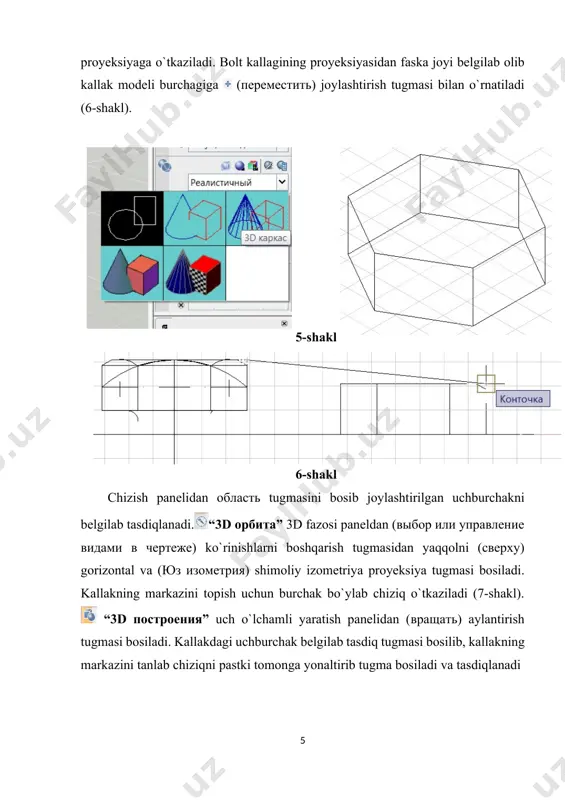

mli yaratish panelidan (вытягивание) cho`zish qurilmasini tanlab, obyektning markazini bosib kallakning balandligi 7 soni kiritib tasdiqlanadi (4-shakl). 4-shakl dasturda bolt kallagi yaqqoli namoyon bo`ladi. bolt kallagining 300 faska joyini bajarish uchun (панел управления визуальный стиль) vizual panelini boshqarish tugmasidan (3d каркас) 3d karkasga o`tiladi. “3d oрбита” 3d fazosi panelidan (паралелная проекция) parallel proyeksiya tugmasi bosiladi. dasturdagi yaqqol tasvir karkas holatga kelib parallel proyeksiyaga aylanadi (5-shakl). “3d oрбита” 3d fazosi paneldan (выбор или управление видами в чертеже) ko`rinishlarni boshqarish tugmasidan yaqqolni (спереди) frontal proyeksiyaga o`tkaziladi. bolt kallagining proyeksiyasidan faska joyi belgilab olib kallak modeli burchagiga (переместить) joylashtirish tugmasi bilan o`rnatiladi (6-shakl). 5-shakl 6-shakl chizish panelidan oбласть tugmasini bosib joylashtirilgan uchburchakni belgilab tasdiqlanadi.“3d oрбита” 3d fazosi paneldan (выбор или управление видами в чертеже) ko`rinishlarni boshqarish tugmasidan yaqqolni (сверху) gorizontal va (юз изометрия) shimoliy izometriya proyeksiya tugmasi bosiladi. kallakning markazini topish uchun burchak bo`ylab chiziq o`tkaziladi (7-shakl). “3d построения” uch o`lchamli yaratish panelidan …

ayanali koordinatani bosib kallakni tanlab kerakli gradusda aylantiriladi (9-shakl). bolt kallagida markazini toppish uchun chizish panelidan chiziq tanlab yuqorida ko`rsatilganday bajariladi (10-shakl). 10-shakl 11-shakl boltning kallagiga silindrik sterjen qo`yish uchun “3d построения” uch o`lchamli yaratish panelidan silindr tanlab kallakning o`rtasiga belgilab silindrning radius 5 mm son qiymati yozib tasdiqlanadi. kursorni yuqoriga ko`tarib silindrning balandligi 58 mm son qiymati yozib tasdiqlanadi (12-shakl). sterjenning ustki tomonida 450 faska o`yish uchun yuqorida ko`rsatilgan holda bajariladi (7-shakl). “3d построения” uch o`lchamli yaratish panelidan qo`shimcha qurilmadan (спираль) prujinani tanlab radiusi 5 mm son qiymati kiritib tasdiqlanib, spiralning radiusi 5 mm son qiymati kiritib tasdiqlanadi. prujinaning balandligi 11 mm son qiymati kiritib tasdiqlanadi (13-shakl). chizish panelidan ko`pburchakni tanlab diametrik 2 mm uchburchak bajariladi. “3d построения” uch o`lchamli yaratish panelidan (сдвик) siljish tugmasini bosib prujina va bajarilgan uchburchakni tanlab probell bosiladi. prujinani tanlab tasdiqlansa uchburchak profilli prujina hosil bo`ladi (14-shakl). 12-shakl 13-shakl 14-shakl 15-shakl prujinani ko`paytirib usma-ust …

nusxa olib gaykaning markazidan o`tqaziladi. gayka ichidagi ikki faska joyini konus jism orqali o`yib olinadi (17-shakl). 16-shakl 17-shakl dasturdagi (панель управления “материалы”) materiallarni paneli tugmasi bosilsa yana bitta oyna pastka chiqadi. shu materiallar oynasidan temir materialni tanlab bolt va gaykaga rangini tanlab qo`yiladi. xulosa: auto cad dasturida bolt va gayka birikmalarni uch o`lchamlida bajarishda tasvirning yaqqolligi va qulayligi hamda bajarish imkoniyatlari keng hisoblanadi. bu dasturda nafaqat mahkamlash detallari mashinaning korpuslari bajarish ham mumkin. mashina korpuslariga tegishli yig`ma birliklarni 3d dasturda umumlashtirib detal yaqolligini ko`rish mumkin. dasturdan keng foydalangan holda bajargan detalni o`qitish jarayonida namoyish etish talabalarning tasavvurini rivojlantirish mumkin. adabiyotlar: 1. rixsiboyev t. kompyuter grafikasi. – t.: o`zbekiston, 2006. – b. 69 2. hayitov b. muhandislik kompyuter grafikasidan ma`ruzalar matni. – t.: durdona, 2014. – 108b. 3. badiyev m., mamatov d., safarov g`. kompyuter grafikasi. – t,: durdona, 2014. – 68 b. 1 image4.png image5.png image6.png image7.png image8.png image9.png image10.png …
