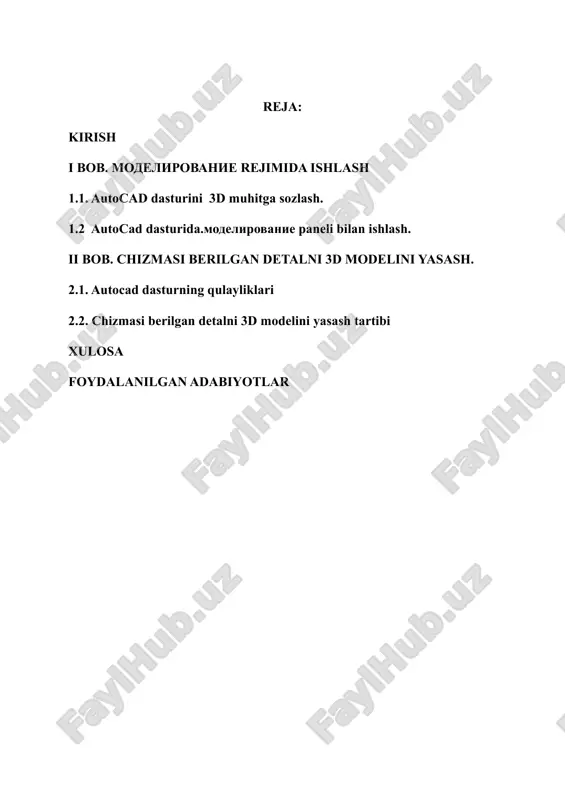

reja: kirish i bob. моделирование rejimida ishlash 1.1. autocad dasturini 3d muhitga sozlash. 1.2 autocad dasturida.моделирование paneli bilan ishlash. ii bob. chizmasi berilgan detalni 3d modelini yasash. 2.1. autocad dasturning qulayliklari 2.2. chizmasi berilgan detalni 3d modelini yasash tartibi xulosa foydalanilgan adabiyotlar kirish zamonaviy muhandislik amaliyoti va ishlab chiqarish jarayonlari tobora raqamli muhitga ko‘chayotgani sari uch o‘lchamli modellashtirish kompetensiyasi bazaviy ko‘nikmaga aylanmoqda. autocad dasturi ushbu ehtiyojni qondirishga qodir bo‘lgan ishonchli cad muhitlaridan biri bo‘lib, u 2d chizmalarni yaratish, tahlil qilish va ular asosida aniqligi yuqori bo‘lgan 3d virtual modellarni qurish imkonini beradi. “chizmasi berilgan detalning 3d virtual modelini qurish” mavzusining dolzarbligi shundaki, an’anaviy tekis proeksiyalardan fazoviy modelga o‘tish detaldagi shakl–o‘lcham munosabatlarini to‘liq tushunish, texnologik yechimlarni oldindan sinab ko‘rish va ishlab chiqarishdagi xatolik xavfini keskin kamaytirish imkonini beradi. mazkur ishning maqsadi – berilgan 2d chizma asosida autocad muhitida metodik izchillikni saqlagan holda 3d model yaratishning to‘liq yo‘riqnomasini taqdim etishdir. bunda avvalo …

2 / 29

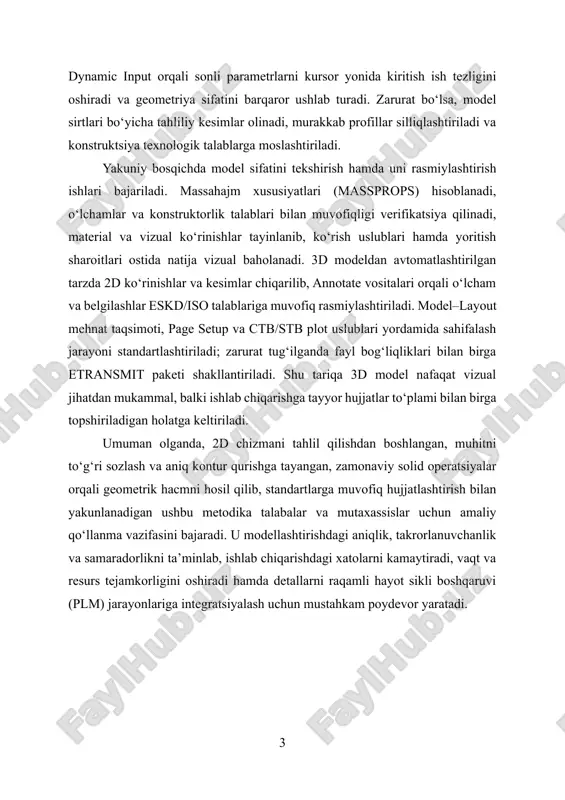

va ortiqcha qismlar tozalanadi. fillet va chamfer detaldagi o‘tishlarni muhandislik mantiqiga mos yumaloqlik va qiya qirralarga keltiradi, shell esa devor qalinliklarini bir xil uslubda berish orqali “yengil” konstruksiya yaratadi. mazkur bosqichda ucs’ni lokal ravishda moslashtirish, referens nuqtalar uchun osnap rejimlarini to‘g‘ri tanlash hamda dynamic input orqali sonli parametrlarni kursor yonida kiritish ish tezligini oshiradi va geometriya sifatini barqaror ushlab turadi. zarurat bo‘lsa, model sirtlari bo‘yicha tahliliy kesimlar olinadi, murakkab profillar silliqlashtiriladi va konstruktsiya texnologik talablarga moslashtiriladi. yakuniy bosqichda model sifatini tekshirish hamda uni rasmiylashtirish ishlari bajariladi. massahajm xususiyatlari (massprops) hisoblanadi, o‘lchamlar va konstruktorlik talablari bilan muvofiqligi verifikatsiya qilinadi, material va vizual ko‘rinishlar tayinlanib, ko‘rish uslublari hamda yoritish sharoitlari ostida natija vizual baholanadi. 3d modeldan avtomatlashtirilgan tarzda 2d ko‘rinishlar va kesimlar chiqarilib, annotate vositalari orqali o‘lcham va belgilashlar eskd/iso talablariga muvofiq rasmiylashtiriladi. model–layout mehnat taqsimoti, page setup va ctb/stb plot uslublari yordamida sahifalash jarayoni standartlashtiriladi; zarurat tug‘ilganda fayl bog‘liqliklari bilan birga …

3 / 29

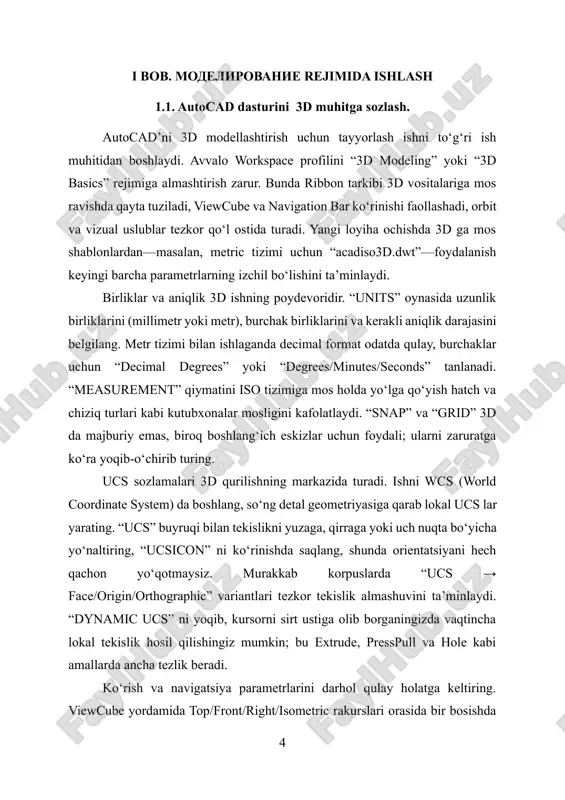

korligini oshiradi hamda detallarni raqamli hayot sikli boshqaruvi (plm) jarayonlariga integratsiyalash uchun mustahkam poydevor yaratadi. i bob. моделирование rejimida ishlash 1.1. autocad dasturini 3d muhitga sozlash. autocad’ni 3d modellashtirish uchun tayyorlash ishni to‘g‘ri ish muhitidan boshlaydi. avvalo workspace profilini “3d modeling” yoki “3d basics” rejimiga almashtirish zarur. bunda ribbon tarkibi 3d vositalariga mos ravishda qayta tuziladi, viewcube va navigation bar ko‘rinishi faollashadi, orbit va vizual uslublar tezkor qo‘l ostida turadi. yangi loyiha ochishda 3d ga mos shablonlardan—masalan, metric tizimi uchun “acadiso3d.dwt”—foydalanish keyingi barcha parametrlarning izchil bo‘lishini ta’minlaydi. birliklar va aniqlik 3d ishning poydevoridir. “units” oynasida uzunlik birliklarini (millimetr yoki metr), burchak birliklarini va kerakli aniqlik darajasini belgilang. metr tizimi bilan ishlaganda decimal format odatda qulay, burchaklar uchun “decimal degrees” yoki “degrees/minutes/seconds” tanlanadi. “measurement” qiymatini iso tizimiga mos holda yo‘lga qo‘yish hatch va chiziq turlari kabi kutubxonalar mosligini kafolatlaydi. “snap” va “grid” 3d da majburiy emas, biroq boshlang‘ich eskizlar uchun foydali; …

4 / 29

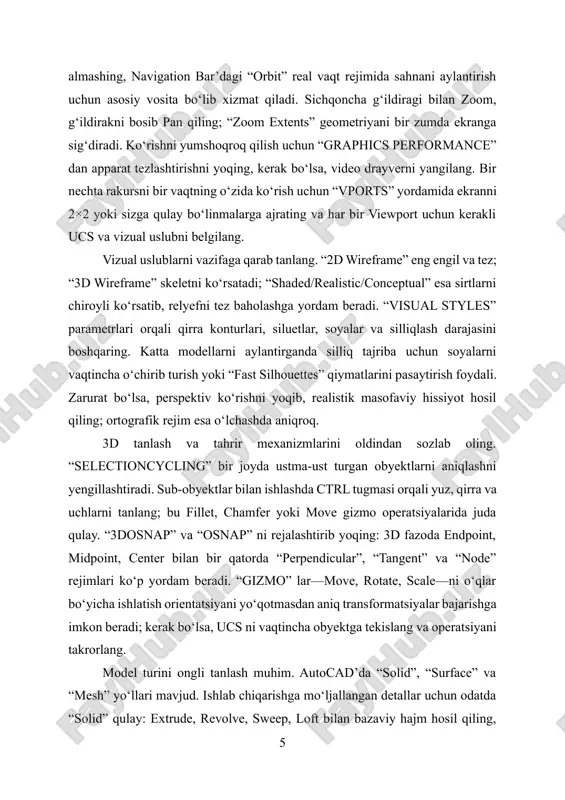

t/isometric rakurslari orasida bir bosishda almashing, navigation bar’dagi “orbit” real vaqt rejimida sahnani aylantirish uchun asosiy vosita bo‘lib xizmat qiladi. sichqoncha g‘ildiragi bilan zoom, g‘ildirakni bosib pan qiling; “zoom extents” geometriyani bir zumda ekranga sig‘diradi. ko‘rishni yumshoqroq qilish uchun “graphics performance” dan apparat tezlashtirishni yoqing, kerak bo‘lsa, video drayverni yangilang. bir nechta rakursni bir vaqtning o‘zida ko‘rish uchun “vports” yordamida ekranni 2×2 yoki sizga qulay bo‘linmalarga ajrating va har bir viewport uchun kerakli ucs va vizual uslubni belgilang. vizual uslublarni vazifaga qarab tanlang. “2d wireframe” eng engil va tez; “3d wireframe” skeletni ko‘rsatadi; “shaded/realistic/conceptual” esa sirtlarni chiroyli ko‘rsatib, relyefni tez baholashga yordam beradi. “visual styles” parametrlari orqali qirra konturlari, siluetlar, soyalar va silliqlash darajasini boshqaring. katta modellarni aylantirganda silliq tajriba uchun soyalarni vaqtincha o‘chirib turish yoki “fast silhouettes” qiymatlarini pasaytirish foydali. zarurat bo‘lsa, perspektiv ko‘rishni yoqib, realistik masofaviy hissiyot hosil qiling; ortografik rejim esa o‘lchashda aniqroq. 3d tanlash va tahrir …

5 / 29

jallangan detallar uchun odatda “solid” qulay: extrude, revolve, sweep, loft bilan bazaviy hajm hosil qiling, boolean operatsiyalari bilan shaklni yig‘ing. “solidhist” yoqilgan bo‘lsa, tarixiy munosabatlarni saqlab, keyinroq parametrlarni o‘zgartirish osonlashadi; og‘ir fayllarda esa uni o‘chirib, faylni “yengillashtirish” mumkin. “facetres” va “isolines” sirt silliqligi hamda izochiziqlar sonini belgilab, real ko‘rinish va ishlash tezligi o‘rtasida muvozanat toping. material, yorug‘lik va sahna sozlamalari vizual tahlilni kuchaytiradi. “materials” palitrasi orqali metall, plastmassa, shisha kabi materiallarni yuzalarga biriktiring, “lighting” va “sun & sky” sozlamalari bilan yorug‘lik manbalarini moslang. bu ayniqsa qirrali sirtlarning real xulqini ko‘rish, yonuvchi radiuslar va qiya qirralarni baholashda foydali. yengil renderlar uchun “realistic” ko‘rinish yetarli bo‘lsa, taqdimot oldidan “render” orqali yuqori sifatli tasvirlarni olish mumkin; bunda sahna rezolyutsiyasi va anti-aliasing parametrlarini ehtiyojga qarab moslang. ish muhitini standartlashtirish keyingi loyihalarda vaqtni tejaydi. “dimstyle”, “textstyle”, qatlamlar, chiziq turlari va rang–qalinlik siyosatini 3d shablon faylga (dwt) joylashtirib, barcha loyihalarni aynan shu siyosat bilan boshlang. “tool …
