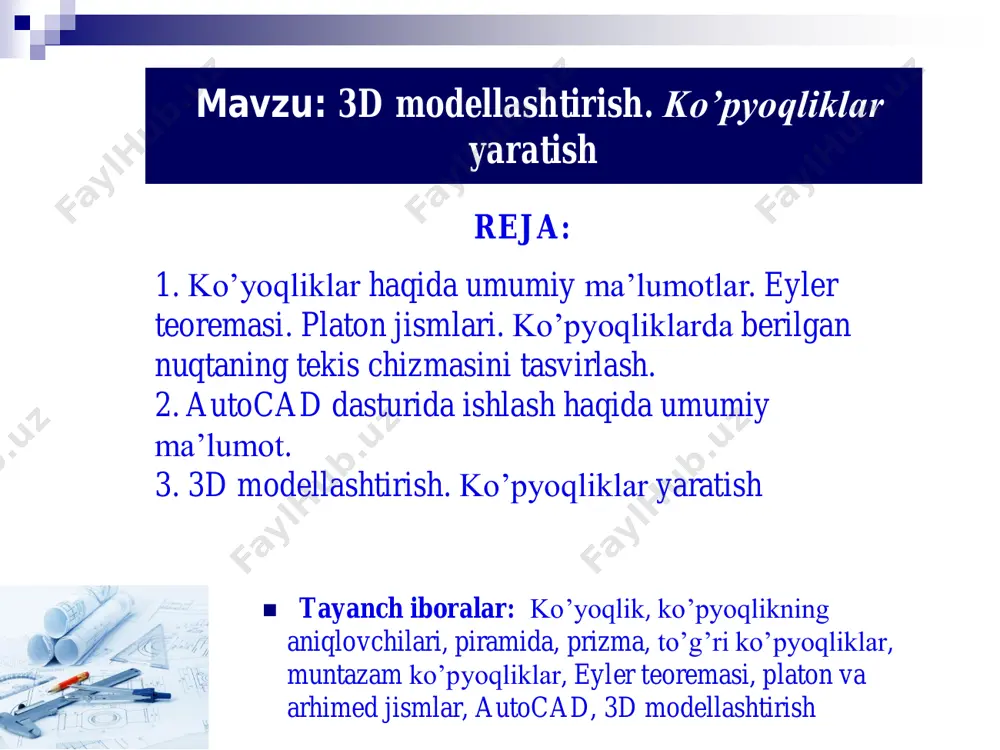

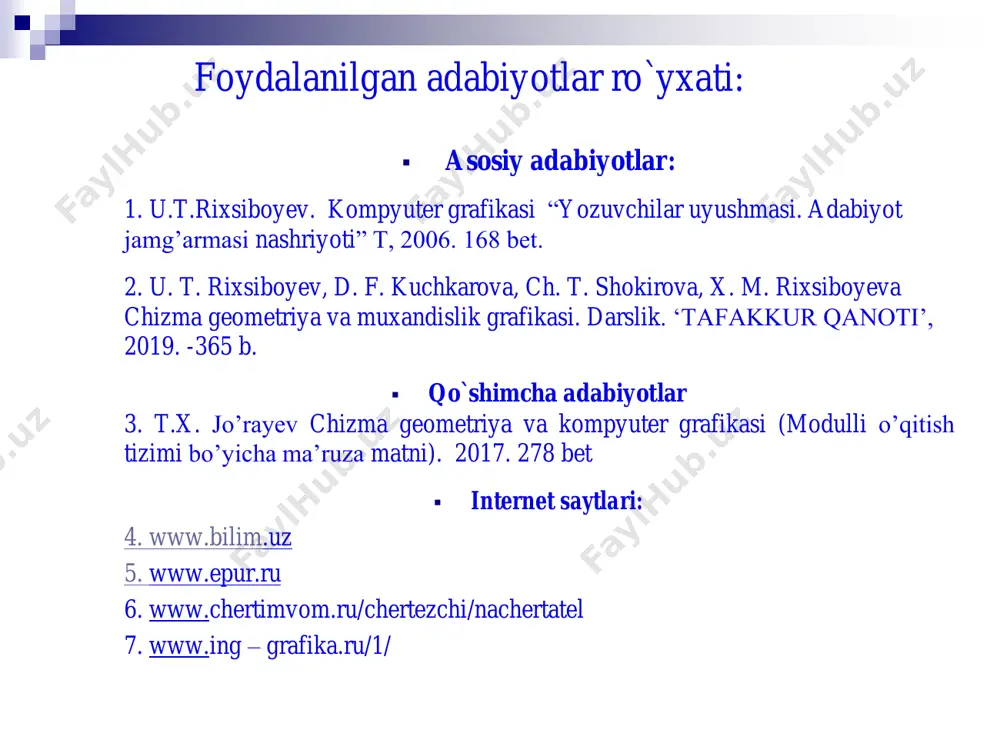

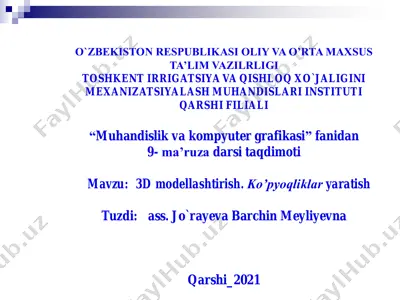

сопряжения и разрезы o`zbekiston respublikasi oliy va o’rta maxsus ta’lim vazilrligi toshkent irrigatsiya va qishloq xo`jaligini mexanizatsiyalash muhandislari instituti qarshi filiali “muhandislik va kompyuter grafikasi” fanidan 9- ma’ruza darsi taqdimoti mavzu: 3d modellashtirish. ko’pyoqliklar yaratish tuzdi: ass. jo`rayeva barchin meyliyevna qarshi_2021 mavzu: 3d modellashtirish. ko’pyoqliklar yaratish ◼ tayanch iboralar: ko’yoqlik, ko’pyoqlikning aniqlovchilari, piramida, prizma, to’g’ri ko’pyoqliklar, muntazam ko’pyoqliklar, eyler teoremasi, platon va arhimed jismlar, autocad, 3d modellashtirish reja: 1. ko’yoqliklar haqida umumiy ma’lumotlar. eyler teoremasi. platon jismlari. ko’pyoqliklarda berilgan nuqtaning tekis chizmasini tasvirlash. 2. autocad dasturida ishlash haqida umumiy ma’lumot. 3. 3d modellashtirish. ko’pyoqliklar yaratish foydalanilgan adabiyotlar ro`yxati: ▪ asosiy adabiyotlar: 1. u.t.rixsiboyev. kompyuter grafikasi “yozuvchilar uyushmasi. adabiyot jamg’armasi nashriyoti” t, 2006. 168 bet. 2. u. t. rixsiboyev, d. f. kuchkarova, ch. t. shokirova, x. m. rixsiboyeva chizma geometriya va muxandislik grafikasi. darslik. ‘tafakkur qanoti’, 2019. -365 b. ▪ qo`shimcha adabiyotlar 3. t.x. jo’rayev chizma geometriya va kompyuter grafikasi (modulli …

2 / 30

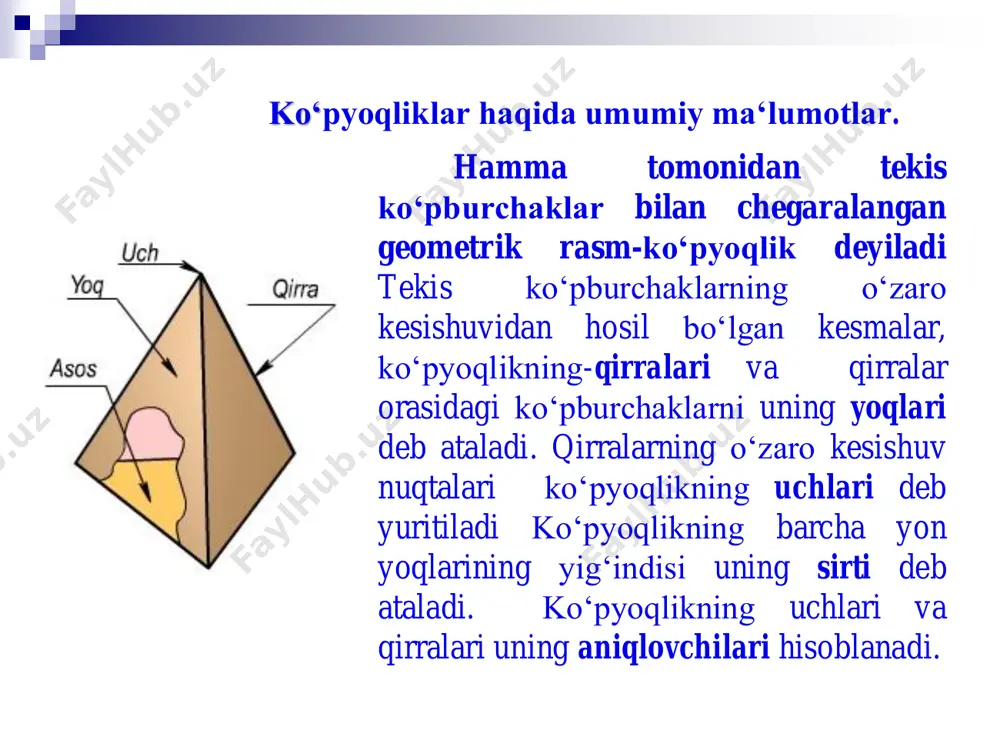

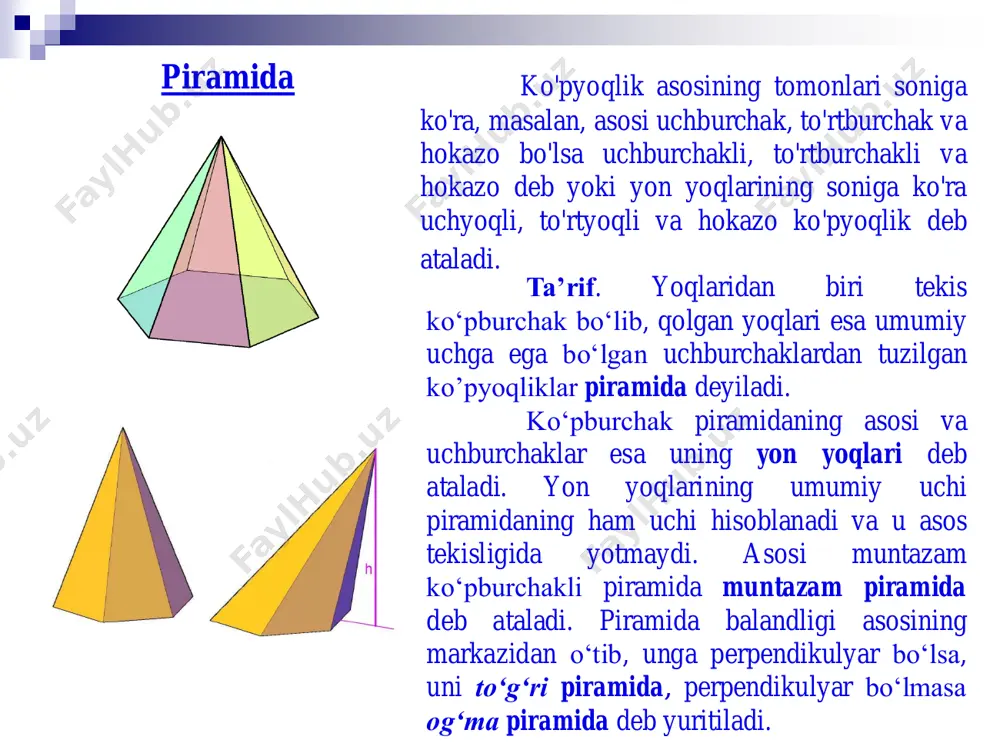

lari va qirralari uning aniqlovchilari hisoblanadi. piramida ko'pyoqlik asosining tomonlari soniga ko'ra, masalan, asosi uchburchak, to'rtburchak va hokazo bo'lsa uchburchakli, to'rtburchakli va hokazo deb yoki yon yoqlarining soniga ko'ra uchyoqli, to'rtyoqli va hokazo ko'pyoqlik deb ataladi. ta’rif. yoqlaridan biri tekis ko‘pburchak bo‘lib, qolgan yoqlari esa umumiy uchga ega bo‘lgan uchburchaklardan tuzilgan ko’pyoqliklar piramida deyiladi. ko‘pburchak piramidaning asosi va uchburchaklar esa uning yon yoqlari deb ataladi. yon yoqlarining umumiy uchi piramidaning ham uchi hisoblanadi va u asos tekisligida yotmaydi. asosi muntazam ko‘pburchakli piramida muntazam piramida deb ataladi. piramida balandligi asosining markazidan o‘tib, unga perpendikulyar bo‘lsa, uni to‘g‘ri piramida, perpendikulyar bo‘lmasa og‘ma piramida deb yuritiladi. ta’rif. yon yoqlari to‘rt burchaklardan va asosi ko‘p burchakdan iborat bo‘lgan ko’pyoqliklar prizma deyiladi. yon yoqlarning kesishuv chiziqlari – prizma qirralari, qirralar orasidagi ko‘p burchaklining yoqlari deyiladi. prizmani barcha qirralarini kesuvchi parallel tekisliklarda hosil bo‘lgan ko‘pburchaklar–prizmaning asoslari deb ataladi. yon qirralari asosiga nisbatan og‘ma yoki perpendikulyar bo‘lsa, …

3 / 30

abariq ko’pyoqliklar muntazam va yarim muntazam ko’pyoqliklarga ajraladi. muntazam qabariq ko’pyoqliklar o‘zaro teng bir xil muntazam ko‘pburchaklardan iborat yoqlarga, o‘zaro teng ikki yoqli burchaklarga va o‘zaro teng qirralarga ega bo‘ladi. bu ko’pyoqliklar asosan besh xil bo‘lib platon jismlari deb yuritiladi prizmatoid xususiy holda, muntazam qavariq ko'pyoqliklar o'zaro teng bir xil ko'pburchaklardan iborat yoqlardan, o'zaro teng ikki yoqli burchaklardan va o'zaro teng qirralardan tashkil topgan bo'lishi mumkin. bunday muntazam ko'pyoqliklar soni beshta: 1. tetraedr — to'rtta muntazam uchburchakdan iborat; 2. oktaedr — sakkizta muntazam uchburchakdan iborat; 3. ikosaedr — yigirmata muntazam uchburchakdan iborat; 4. geksaedr (kub) — oltita muntazam to'rtburchak (kvadrat)dan iborat; 5. dodekaedr — o'n ikkita muntazam beshburchakdan iborat. tetraedr kub – geksaedroktaedr ikosaedr dodekaedr ko‘pyoqliklarning muhim xossalaridan birini eyler quyidagicha bayon etgan: eyler teoremasi. har qanday qavariq ko‘pyoqlikda yoqlar bilan uchlar sonining yig‘indisidan qirralar sonining ayirmasi ikkiga teng bo‘ladi (ya’ni yo+u-q=2). yon yoqlari turli rasmdagi muntazam ko‘pburchaklardan iborat bo‘lgan …

4 / 30

chaklardan iborat bo‘ladi. rasmda esa, yoqlari sferik shaklda ifodalangan va qirralari giperbola bo‘lgan giperbolik dodakaedr ko‘rsatilgan. ko’pyoqliklar sirtida berilgan nuqtaning tekis chizmada tasvirlanishi. ko’pyoqliklar chizmada o‘z aniqlovshilarining to‘g‘ri burchakli proyeksiyalari orqali beriladi. sabc piramidaning tekis chizmasi o‘z aniqlovshilari: s(sʹsʹʹ) ushi, asosi abc(aʹbʹcʹ,aʹʹbʹʹcʹʹ) uchburchakning proyeksiyalari orqali tasvirlangan. sa, sb, … qirralarning proyeksiyalari s,a,b,c uchlarining bir nomli proyeksiyalarini birlashtiruvshi sʹaʹ va sʹʹaʹʹ, sʹbʹ va sʹʹbʹʹ va x.k. kesmalar bo‘ladi. yoqlarining proyeksiyalari esa qirralarning proyeksiyalari bilan chegaralangan sʹaʹbʹ va sʹʹaʹʹbʹʹ, sʹaʹcʹ va sʹʹaʹʹcʹʹ,… tekis rasmlardan iborat bo‘ladi. ko’pyoqliklar sirtidagi ixtiyoriy (eʹʹ) nuqtaning yetishmagan eʹ proyeksiyasi yon tekislikka tegishli ixtiyoriy ℓ(ℓʹ, ℓʹʹ) to‘g‘ri chiziq vositasida yasaladi. autocad dasturi to’g’risida umumiy ma’lumot bu dasturdan foydalanuvchilarning ijodiy izlanishlarini, ya’ni ular mazmunan nimani istasalar va shaklan qanday hohlasalar to’la amalga oshirish imkoniyatiga ega. shu sababli dunyoda millionlab (60 mln.) loyihachi mutaxassislar, olimlar, muhandis- texniklar, talabalar, o’quvchilar, ya’ni dunyoning 80 dan ortiq mamlakatlari 18 tilda, loyihalash ishlarini bajarishda …

5 / 30

rilishi, burilishi va 3d ob’ektlari bir-biriga tekislab olinishi mumkin. ko’rinish paneli. panel asosan 2 bo’limdan iborat : 1-bo’limda asosiy standart ko’rinishlar bo’lib, unda quyidagi buyruq piktogrammalari joylashgan: 1. «сверху» – «ustidan»; 2. «снизу» – «ostidan»; 3. «слева» – «chadan»; 4. «справа» – «o’ngdan»; 5. «спереди» – «oldindan»; 6. «сзади» – «ortdan». odatda 2d modellashtirish muhitida ustdan ko’rinish faol holatda bo’ladi va barcha 2d ob’ektlari ustdan ko’rinish, ya’ni xy koordinatalar tekisligida yaratiladi. 2-bo’limda izometrik proektsiya ko’rinishlari buyruq piktogrammalari joylashgan, bular: 1. «юз (yugo-zapadnaya)» – «jg’ (janubiy-g’arbiy)»; 2. «юв (yugo-vostochnaya)» – «jsh (janubiy-sharqiy)»; 3. «св (severo-vostochnaya)» – «shsh (shimoliy-sharqiy)»; 4. «сз (severo-zapadnaya)» – «shg’ (shimoliy-g’arbiy)». odatda 3d ob’ektlari izometrik proektsiyalar muhitida bajariladi, sababi bu muhitda uchala koordinata o’qlari (x,y,z) to’liq ko’rinib turadi va qurilayotgan ob’ekt to’la namoyon bo’lib turadi. ko’rinishlar asosida 3d ob’ektlarni ixtiyoriy olti tomondan va 4 xil vaziyatdagi izometrik proektsiyalarda ko’rsatish mumkin bo’ladi. 3d primitivlari va ular bilan ishlash. autocad …
