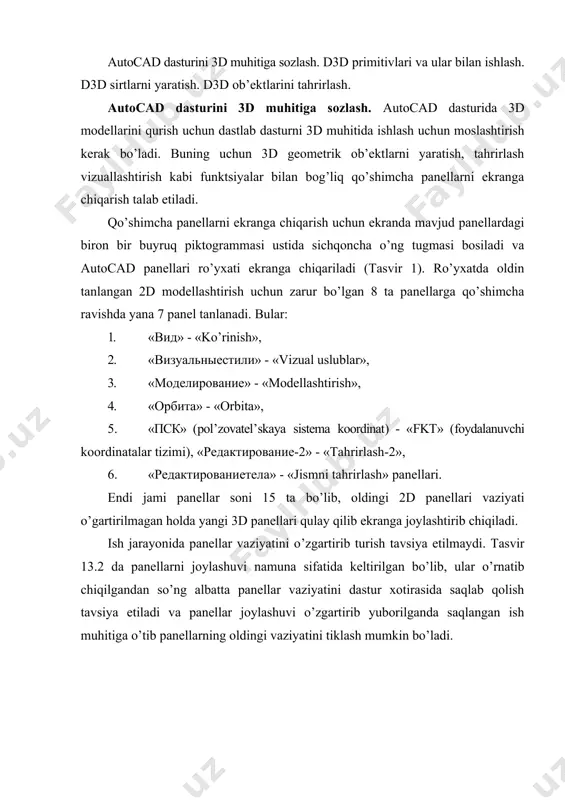

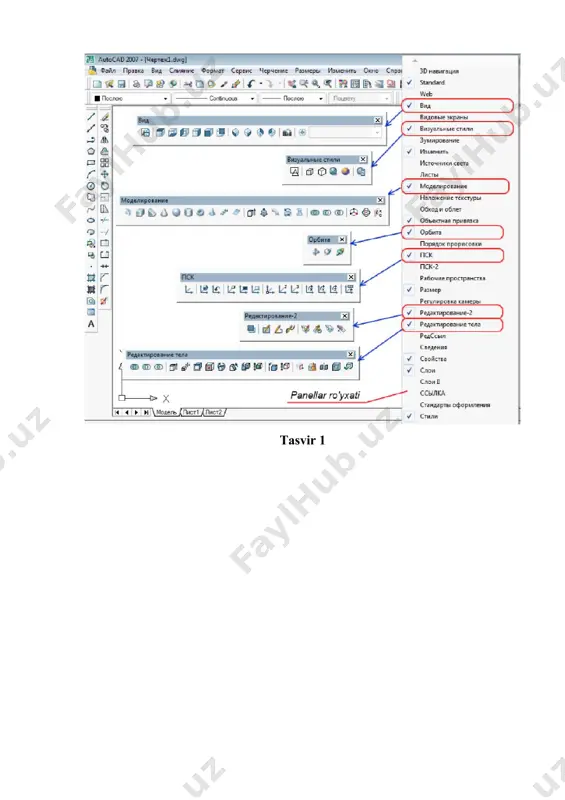

1697443923.doc autocad dasturida 3d modellashtirish panellari reja: 1. autocad dasturini 3d muhitiga sozlash. 2. 3d primitivlari va ular bilan ishlash. autocad dasturini 3d muhitiga sozlash. d3d primitivlari va ular bilan ishlash. d3d sirtlarni yaratish. d3d ob’ektlarini tahrirlash. autocad dasturini 3d muhitiga sozlash. autocad dasturida 3d modellarini qurish uchun dastlab dasturni 3d muhitida ishlash uchun moslashtirish kerak bo’ladi. buning uchun 3d geometrik ob’ektlarni yaratish, tahrirlash vizuallashtirish kabi funktsiyalar bilan bog’liq qo’shimcha panellarni ekranga chiqarish talab etiladi. qo’shimcha panellarni ekranga chiqarish uchun ekranda mavjud panellardagi biron bir buyruq piktogrammasi ustida sichqoncha o’ng tugmasi bosiladi va autocad panellari ro’yxati ekranga chiqariladi (tasvir 1). ro’yxatda oldin tanlangan 2d modellashtirish uchun zarur bo’lgan 8 ta panellarga qo’shimcha ravishda yana 7 panel tanlanadi. bular: 1. «вид» - «ko’rinish», 2. «визуальныестили» - «vizual uslublar», 3. «моделирование» - «modellashtirish», 4. «орбита» - «orbita», 5. «пск» (pol’zovatel’skaya sistema koordinat) - «fkt» (foydalanuvchi koordinatalar tizimi), «редактирование-2» - «tahrirlash-2», 6. «редактированиетела» …

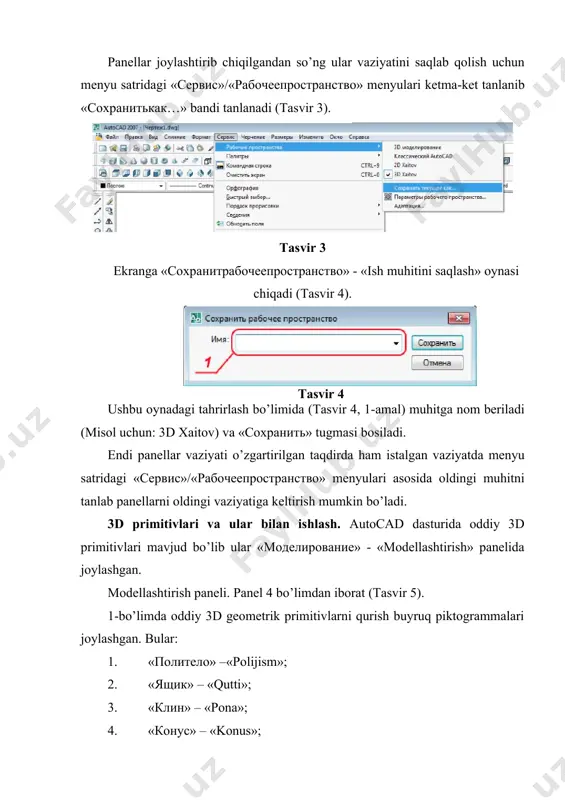

adi (tasvir 3). tasvir 3 tasvir 4 ekranga «сохранитрабочеепространство» - «ish muhitini saqlash» oynasi chiqadi (tasvir 4). ushbu oynadagi tahrirlash bo’limida (tasvir 4, 1-amal) muhitga nom beriladi (misol uchun: 3d xaitov) va «сохранить» tugmasi bosiladi. endi panellar vaziyati o’zgartirilgan taqdirda ham istalgan vaziyatda menyu satridagi «сервис»/«рабочеепространство» menyulari asosida oldingi muhitni tanlab panellarni oldingi vaziyatiga keltirish mumkin bo’ladi. 3d primitivlari va ular bilan ishlash. autocad dasturida oddiy 3d primitivlari mavjud bo’lib ular «моделирование» - «modellashtirish» panelida joylashgan. modellashtirish paneli. panel 4 bo’limdan iborat (tasvir 5). 1-bo’limda oddiy 3d geometrik primitivlarni qurish buyruq piktogrammalari joylashgan. bular: 1. «политело» –«polijism»; 2. «ящик» – «qutti»; 3. «клин» – «pona»; 4. «конус» – «konus»; 5. «сфера» – «sfera»; 6. «цилиндр» – «silindr»; 7. «тор» – «tor»; 8. «пирамида» – «piramida»; 9. «спираль» – «spiral»; 10. «плоскаяповерхность» – «tekis sirt (tekislik)». ushbu bo’limdagi barcha buyruq piktogrammalari o’z menyusiga ega bo’lib, ular ob’ektlarni geometrik parametrlari asosida qurishni …

huv». ushbu bo’lim asosida oldindan yaratilgan jismlar bir-biri bilan birlashib, biri ikkinchisidan ayrilib yoki ikki jism o’zaro kesishib yangi jism hosil qilinadi. bunday jismlar tarkibli jismlar deyiladi. 4-bo’limda 3d ob’ektlarni fazo bo’ylab ko’chirish, burish, bir-biriga tekislash buyruq piktogrammalari joylashgan. bular: 1. «3d perenos» – «3d ko’chirish»; 2. «3d povorot» – «3d burish»; 3. «3d viravnivanie» – «3d tekislamoq (to’g’rilamoq)». ushbu bo’limda yaratilgan 3d ob’ektlari x, y vaz o’qlari bo’ylab bir joydan ikkinchi joyga ko’chirilishi, burilishi va 3d ob’ektlari bir-biriga tekislab olinishi mumkin. 1. ko’rinish paneli. panel asosan 2 bo’limdan iborat (tasvir 13.5). 1-bo’limda asosiy standart ko’rinishlar bo’lib, unda quyidagi buyruq piktogrammalari joylashgan: 2. «сверху» – «ustidan»; 3. «снизу» – «ostidan»; 4. «слева» – «chadan»; 5. «справа» – «o’ngdan»; 6. «спереди» – «oldindan»; 7. «сзади» – «ortdan». odatda 2d modellashtirish muhitida ustdan ko’rinish faol holatda bo’ladi va barcha 2d ob’ektlari usdan ko’rinish tekisligida, ya’ni xy koordinatalar tekisligida yaratiladi. 1-bo’lim 2-bo’lim tasvir …

huning uchun ko’rinishlarda va umuman modellashtirishda «orbita» panelidan foydalanish ancha qulayliklarga ega. ushbu panel asosida ob’ekt ko’rinishi ixtiyoriy burchak ostida burilib ko’rsatilishi va harakatlantirilishi mumkin (tasvir 7-b). shunisi e’tiborliki, orbita asosida burilgan ob’ektlar fazodagi vaziyati va boshqa ob’ektlarga nisbatan vaziyati o’zgarmaydi. bunda ob’ektlarga nisbatan ko’rinish burchagi o’zgartiriladi xolos. ob’ektlar istalgan paytda yana oldingi biron bir asosiy ko’rinishlardan biriga yoki izometrik ko’rinishlardan biriga keltirilishi mumkin. fkt (foydalanuvchi koordinatalar tizimi) paneli. autocad da ikki turdaki koordinatalar tizimi mavjud. bular o’zgarmas xalqaro (xkt) va o’zgaruvchan foydalanuvchi (fkt) koordinatalar tizimlaridir. yangi chizmada dastlabki holatda har ikkala tizim ustma-ust holatda bo’lib, foydalanuvchi kordinata tizimi boshqa joyga va boshqa vaziyatga keltirilganda xalqaroga nisbatan amalga oshiriladi va xalqaro koordinata tizimi qaytish imkonini saqlab turadi. fkt paneli asosan 4 bo’limdan iborat (tasvir 8): 1-bo’limda xkt va fktga o’tish rejimlari joylashgan. 2-bo’limda fktni 1-ob’ektga, 2-yoqga va 3-ko’rinishga bog’lash buyruq piktogrammalari joylashgan. 1-bo’lim 2-bo’lim 3-bo’lim 4-bo’lim tasvir 8 3-bo’limda fkt …

ash ishlarini amalga oshirish (qo’shimcha qirra qo’shish asosida yangi yoqlarni hosil qilish, jismlarni soddalashtirish orqali 3d ob’ektini yaxlitligini tekshirish, jism sirtlariga qalinlik berish orqali jism ichida bo’shliq hosil qilish kabi funktsiyalar) ga qaratilgan. 1-bo’lim 2-bo’lim 3-bo’lim tasvir 9 jimlarni geometrik tuzilishidan kelib chiqib bitta 3d ob’ektini turli usullarda bajarish imkoniyatlari mavjud. qaysi usulda 3d ob’ektini yaratish muhim emas, asosiysi ushbu ob’ektlarni foydalanuvchi o’ziga qulay qilib o’zlashtirgan uslubda bajarishi va model keyingi loyihalash jarayonlarida qo’llanish imkoniyatiga ega bo’lishi muhim. adabiyotlar: 1. i.a.karimov “yuksak ma`naviyat yengilmas kuch” toshkent. 2010. 2. o`zbekiston respublikasi vazirlar maҳkamasining qarori 06. 06. 2002 y. №200 “komp’yuterlashtirishni yanada rivojlantirish va axborot-kommunikatsiya texnologiyalarini joriy etish” chora-tadbirlari to`g’risida. 3. rixsiboyev t. “komryuter grafikasi” o’zbekiston yozuvchilar uyushmasi adabiyot jamg’armasi nashriyoti. toshkent – 2006. 4. rixsiboyev t. “muhandislik kompyuter grafikasi va uni o’qitish metodikasi” tdtu bosmaxonasi. toshkent – 2009. 5. fedorenkov, kimayev «autocad 2002» moskva – 2001. 6. romanicheva e.t. va b… …
