1 / 5

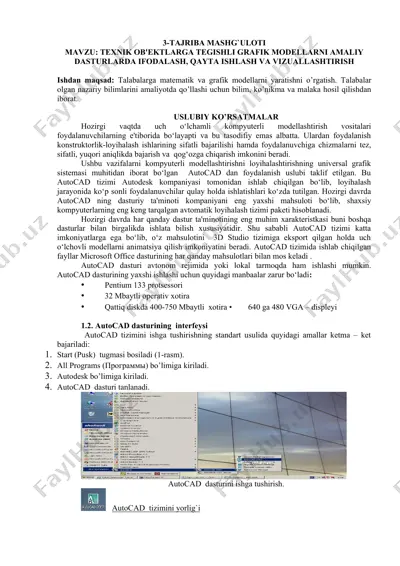

3-tajriba mashg`uloti mavzu: texnik ob'ektlarga tegishli grafik modellarni amaliy dasturlarda ifodalash, qayta ishlash va vizuallashtirish ishdan maqsad: talabalarga matematik va grafik modellarni yaratishni o’rgatish. talabalar olgan nazariy bilimlarini amaliyotda qo’llashi uchun bilim, ko’nikma va malaka hosil qilishdan iborat. uslubiy ko’rsatmalar hozirgi vaqtda uch o‘lchamli kompyuterli modellashtirish vositalari foydalanuvchilarning e'tiborida bo‘layapti va bu tasodifiy emas albatta. ulardan foydalanish konstruktorlik-loyihalash ishlarining sifatli bajarilishi hamda foydalanuvchiga chizmalarni tez, sifatli, yuqori aniqlikda bajarish va qog‘ozga chiqarish imkonini beradi. ushbu vazifalarni kompyuterli modellashtirishni loyihalashtirishning universal grafik sistemasi muhitidan iborat bo‘lgan autocad dan foydalanish uslubi taklif etilgan. bu autocad tizimi autodesk kompaniyasi tomonidan ishlab chiqilgan bo‘lib, loyihalash jarayonida ko‘p sonli foydalanuvchilar qulay holda ishlatishlari ko‘zda tutilgan. hozirgi davrda autocad ning dasturiy ta'minoti kompaniyani eng yaxshi mahsuloti bo‘lib, shaxsiy kompyuterlarning eng keng tarqalgan avtomatik loyihalash tizimi paketi hisoblanadi. hozirgi davrda har qanday dastur ta'minotining eng muhim xarakteristkasi buni boshqa dasturlar bilan birgalikda ishlata bilish xususiyatidir. shu sababli …

2 / 5

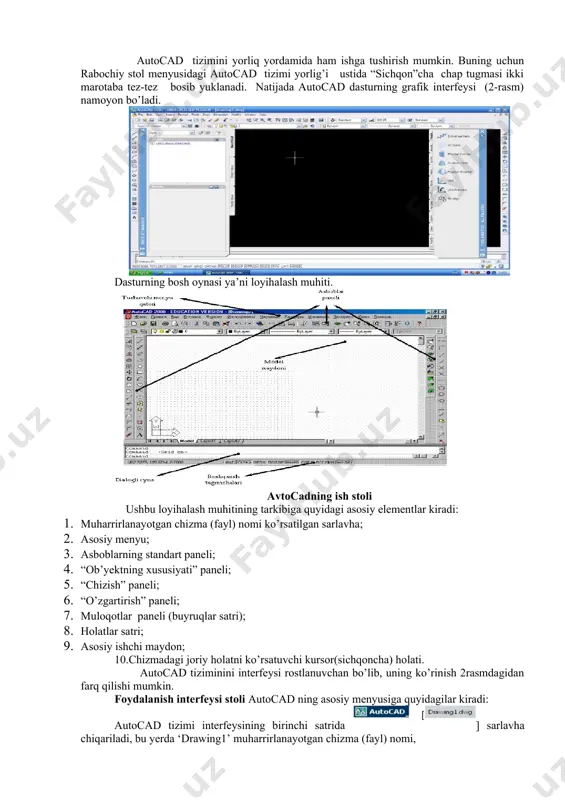

yidagi amallar ketma – ket bajariladi: 1. start (pusk) tugmasi bosiladi (1-rasm). 2. all programs (программы) bo’limiga kiriladi. 3. autodesk bo’limiga kiriladi. 4. autocad dasturi tanlanadi. autocad dasturini ishga tushirish. autocad tizimini yorlig`i autocad tizimini yorliq yordamida ham ishga tushirish mumkin. buning uchun rabochiy stol menyusidagi autocad tizimi yorlig’i ustida “sichqon”cha chap tugmasi ikki marotaba tez-tez bosib yuklanadi. natijada autocad dasturning grafik interfeysi (2-rasm) namoyon bo’ladi. dasturning bosh oynasi ya’ni loyihalash muhiti. avtocadning ish stoli ushbu loyihalash muhitining tarkibiga quyidagi asosiy elementlar kiradi: 1. muharrirlanayotgan chizma (fayl) nomi ko’rsatilgan sarlavha; 2. asosiy menyu; 3. asboblarning standart paneli; 4. “ob’yektning xususiyati” paneli; 5. “chizish” paneli; 6. “o’zgartirish” paneli; 7. muloqotlar paneli (buyruqlar satri); 8. holatlar satri; 9. asosiy ishchi maydon; 10.chizmadagi joriy holatni ko’rsatuvchi kursor(sichqoncha) holati. autocad tiziminini interfeysi rostlanuvchan bo’lib, uning ko’rinish 2rasmdagidan farq qilishi mumkin. foydalanish interfeysi stoli autocad ning asosiy menyusiga quyidagilar kiradi: autocad tizimi interfeysining birinchi satrida …

3 / 5

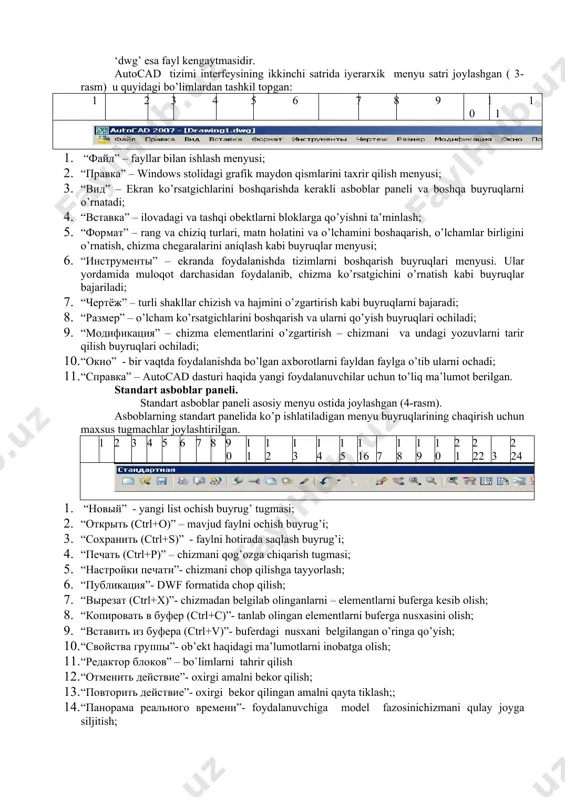

– ekranda foydalanishda tizimlarni boshqarish buyruqlari menyusi. ular yordamida muloqot darchasidan foydalanib, chizma ko’rsatgichini o’rnatish kabi buyruqlar bajariladi; 7. “чертёж” – turli shakllar chizish va hajmini o’zgartirish kabi buyruqlarni bajaradi; 8. “размер” – o’lcham ko’rsatgichlarini boshqarish va ularni qo’yish buyruqlari ochiladi; 9. “модификация” – chizma elementlarini o’zgartirish – chizmani va undagi yozuvlarni tarir qilish buyruqlari ochiladi; 10. “окно” - bir vaqtda foydalanishda bo’lgan axborotlarni fayldan faylga o’tib ularni ochadi; 11. “справка” – autocad dasturi haqida yangi foydalanuvchilar uchun to’liq ma’lumot berilgan. standart asboblar paneli. standart asboblar paneli asosiy menyu ostida joylashgan (4-rasm). asboblarning standart panelida ko’p ishlatiladigan menyu buyruqlarining chaqirish uchun maxsus tugmachlar joylashtirilgan. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 1. “новый” - yangi list ochish buyrug’ tugmasi; 2. “открыть (ctrl+o)” – mavjud faylni ochish buyrug’i; 3. “сохранить (ctrl+s)” - faylni hotirada …

4 / 5

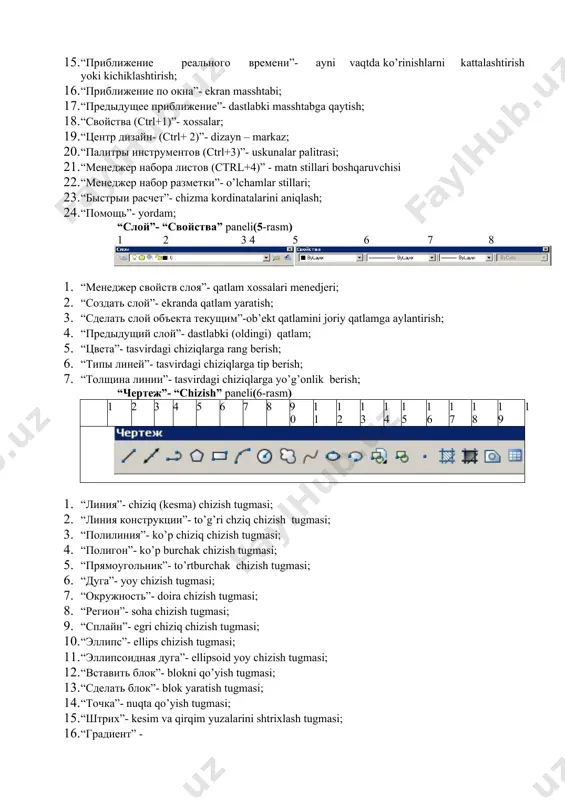

tabi; 17. “предыдущее приближение”- dastlabki masshtabga qaytish; 18. “свойства (ctrl+1)”- xossalar; 19. “центр дизайн- (ctrl+ 2)”- dizayn – markaz; 20. “палитры инструментов (ctrl+3)”- uskunalar palitrasi; 21. “менеджер набора листов (сtrl+4)” - matn stillari boshqaruvchisi 22. “менеджер набор разметки”- o’lchamlar stillari; 23. “быстрыи расчет”- chizma kordinatalarini aniqlash; 24. “помощь”- yordam; “слой”- “свойства” paneli(5-rasm) 1 2 3 4 5 6 7 8 1. “менеджер свойств слоя”- qatlam xossalari menedjeri; 2. “создать слой”- ekranda qatlam yaratish; 3. “сделать слой объекта текущим”-ob’ekt qatlamini joriy qatlamga aylantirish; 4. “предыдущий слой”- dastlabki (oldingi) qatlam; 5. “цвета”- tasvirdagi chiziqlarga rang berish; 6. “типы линей”- tasvirdagi chiziqlarga tip berish; 7. “толщина линии”- tasvirdagi chiziqlarga yo’g’onlik berish; “чертеж”- “chizish” paneli(6-rasm) 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 1. “линия”- chiziq (kesma) chizish tugmasi; 2. “линия конструкции”- to’g’ri chziq chizish tugmasi; 3. “полилиния”- ko’p chiziq chizish tugmasi; 4. …

5 / 5

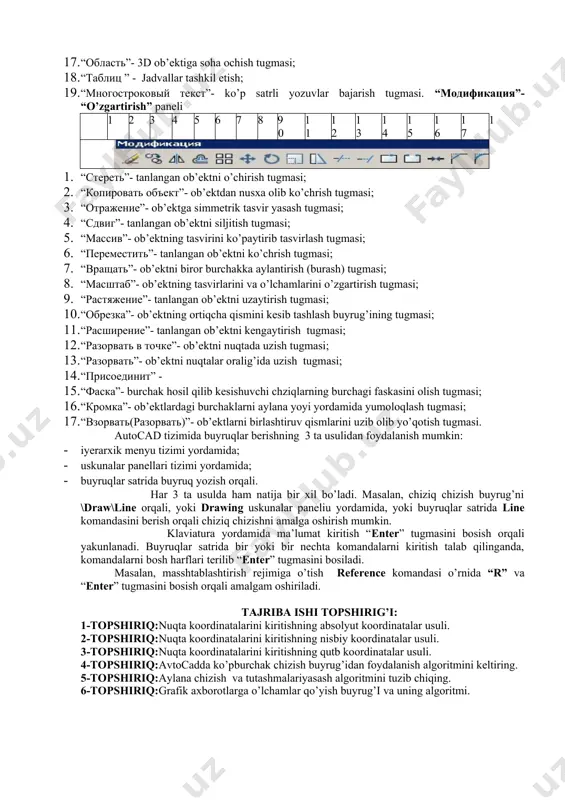

$svir yasash tugmasi; 4. “сдвиг”- tanlangan ob’ektni siljitish tugmasi; 5. “массив”- ob’ektning tasvirini ko’paytirib tasvirlash tugmasi; 6. “переместить”- tanlangan ob’ektni ko’chrish tugmasi; 7. “вращать”- ob’ektni biror burchakka aylantirish (burash) tugmasi; 8. “масштаб”- ob’ektning tasvirlarini va o’lchamlarini o’zgartirish tugmasi; 9. “растяжение”- tanlangan ob’ektni uzaytirish tugmasi; 10. “обрезка”- ob’ektning ortiqcha qismini kesib tashlash buyrug’ining tugmasi; 11. “расширение”- tanlangan ob’ektni kengaytirish tugmasi; 12. “разорвать в точке”- ob’ektni nuqtada uzish tugmasi; 13. “разорвать”- ob’ektni nuqtalar oralig’ida uzish tugmasi; 14. “присоединит” - 15. “фаска”- burchak hosil qilib kesishuvchi chziqlarning burchagi faskasini olish tugmasi; 16. “кромка”- ob’ektlardagi burchaklarni aylana yoyi yordamida yumoloqlash tugmasi; 17. “взорвать(разорвать)”- ob’ektlarni birlashtiruv qismlarini uzib olib yo’qotish tugmasi. autocad tizimida buyruqlar berishning 3 ta usulidan foydalanish mumkin: · iyerarxik menyu tizimi yordamida; · uskunalar panellari tizimi yordamida; · buyruqlar satrida buyruq yozish orqali. har 3 ta usulda ham natija bir xil bo’ladi. masalan, chiziq chizish buyrug’ni \draw\line orqali, yoki drawing uskunalar paneliu …$
