1 / 33

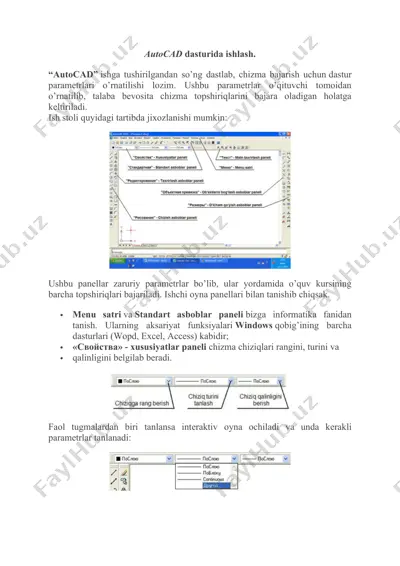

autocad dasturida ishlash. “autocad” ishga tushirilgandan so’ng dastlab, chizma bajarish uchun dastur parametrlari o’rnatilishi lozim. ushbu parametrlar o’qituvchi tomoidan o’rnatilib, talaba bevosita chizma topshiriqlarini bajara oladigan holatga keltiriladi. ish stoli quyidagi tartibda jixozlanishi mumkin: ushbu panellar zaruriy parametrlar bo’lib, ular yordamida o’quv kursining barcha topshiriqlari bajariladi. ishchi oyna panellari bilan tanishib chiqsak. · menu satri va standart asboblar paneli bizga informatika fanidan tanish. ularning aksariyat funksiyalari windows qobig’ining barcha dasturlari (wopd, excel, access) kabidir; · «свойства» - xususiyatlar paneli chizma chiziqlari rangini, turini va · qalinligini belgilab beradi. faol tugmalardan biri tanlansa interaktiv oyna ochiladi va unda kerakli parametrlar tanlanadi: chiziq turini tanlash tugmasi bosilganda uning ostida axborot oynasi ochilib dastlabki mavjud chiziq turlari ko’rsatiladi. unda «другой» - boshqa bandi tanlanadi va «диспетчер типов линий» - chiziq turlari dispetcheri muloqot oynasi ochiladi. muloqot oynasidagi «загрузить» - yuklash tugmasi bosilib, keyingi muloqot «загрузка/перезагрузка типов линий» - chiziq turlarini yuklash oynasi ochiladi. …

2 / 33

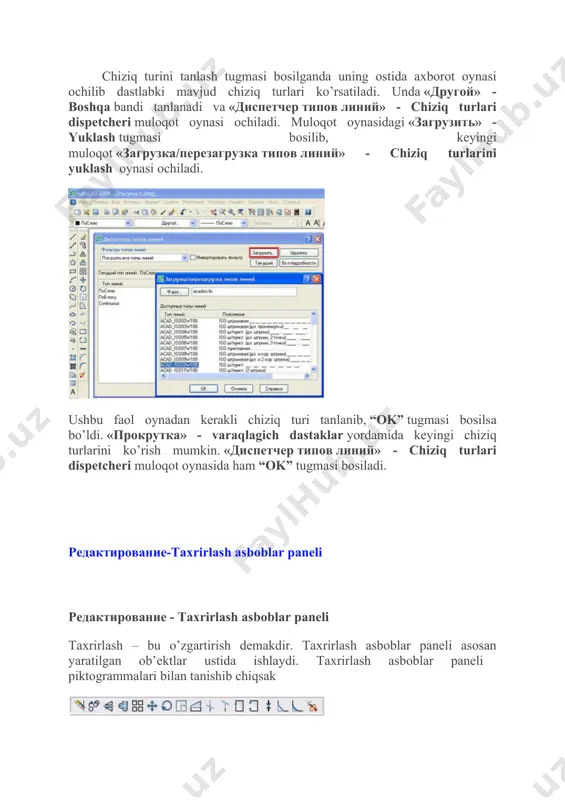

rug’i растянуть – cho’zish buyrug’i обрезать – qirqish buyrug’i удлинить – uzaytirish buyrug’i разорвать в точке – bir nuqtada uzish buyrug’i разорвать – uzish buyrug’i соединить – tutashtirish buyrug’i фаска – faska berish buyrug’i сопряжение – tutashma berish buyrug’i расчленить – qismlarga bo’lish buyrug’i стереть – o’chirish buyrug’i ushbu buyruq tugmasi tanlangan ob’yektni o’chirishni nazarda tutadi. taxrirlash ketma-ketligi: i usul: 1. ob’yekt sichqoncha yordamida tanlanadi. 2. стереть – o’chirish buyruq piktogrammasi bosiladi. ii usul: 1. стереть – o’chirish buyruq piktogrammasi bosiladi. sichqoncha ko’rsatkichi ob’yekt tanlash rejimiga o’tadi va «выберите объекты:» - ob’ektlarni tanlang: axborotini beradi. 1. ob’yekt sichqoncha yordamida tanlanadi. 2. sichqoncha o’ng tugmasi bosiladi yoki klaviaturadan “enter” tugmasi bosiladi. iii usul: 1. ob’yekt sichqoncha yordamida tanlanadi. 2. klaviaturadan “delete” tugmasi bosiladi. копировать – nusxa olish buyrug’i ushbu buyruq tugmasi ob’ektlardan nusxa ko’chirish va ularni ko’paytirishni nazarda tutadi. taxrirlash ketma-ketligi: 1. ob’ekt sichqoncha yordamida tanlanadi. 2. копировать – nusxa olish …

3 / 33

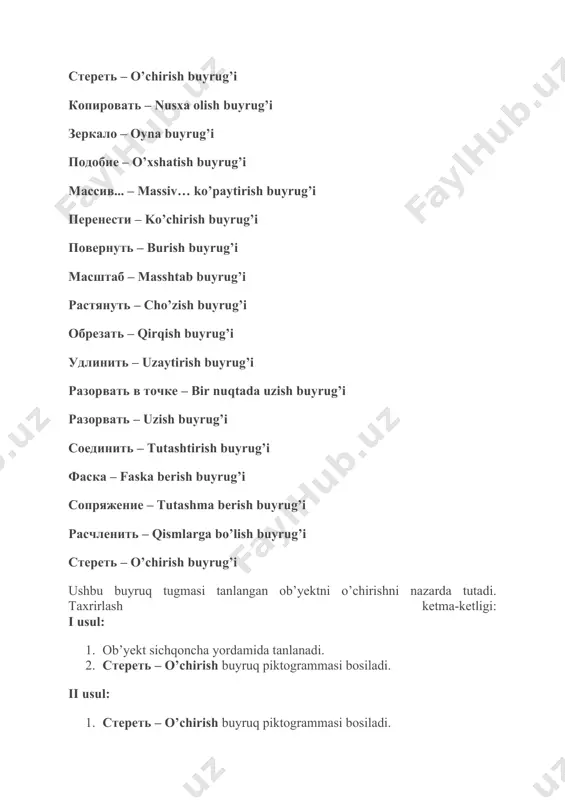

iritiladi va “enter” tugmasi bilan tasdiqlanadi. зеркало – oyna buyrug’i ushbu tahrirlash buyrug’i ob’ektni teskari aks tasvirlashni nazarda tutadi. shuni aytib o’tish joizki teskari aks tasvirlashda ma’lum bir o’qni ko’rsatish talab etiladi va ob’yekt (ob’yektlar) shu o’qga nisbatan aks tasvirlanadi. aks tasvirlovchi o’qning ikkita nuqtasi ko’rsatilib, ob’yekt (ob’yektlar)ning barcha nuqtalari shu o’qga nisbatan qancha masofada joylashgan bo’lsa, teskari tomonga ham shuncha masofada joylashadi. taxrirlash ketma-ketligi: 1. ob’ekt sichqoncha yordamida tanlanadi. 2. зеркало – oyna buyruq piktogrammasi bosiladi. ekranga «первая точка оси отражения:» - aks tasvirlovchi o’qning birinchi nuqtasi: axboroti chiqariladi. 3. aks tasvirlovchi o’qning birinchi nuqtasi sichqoncha ko’rsatkichi yordamida tanlanadi. ekranga «вторая точка оси отражения:» - aks tasvirlovchi oqning ikkinchi nuqtasi: axboroti chiqariladi. 4. aks tasvirlovchi oqning ikkinchi nuqtasi sichqoncha ko’rsatkichi yordamida tanlanadi. ekranga «удалить исходные объекты? ↓» н - dastlabki ob’yektlar o’chirilsinmi? ↓ y axboroti chiqadi. 5. agarda dastlabki ob’yektlarni o’chirish lozim bo’lmasa klaviaturadan “enter” tugmasi bosiladi. bu bilan …

4 / 33

моугольник» - to’g’ri to’rtburchak chizish tugmasi. «дуга» - yoy chizish tugmasi. «круг» - aylana chizish tugmasi. «облако» - bulut chizish tugmasi. «сплайн» - lekalo egri chiziqlar chizish tugmasi. «эллипс» - ellips chizish tugmasi. «эллиптическая дуга» - ellips yoy chizish tugmasi. «блок» - qism tugmasi. «создать блок» - qism yaratish tugmasi. «точка» - nuqta qo’yish tugmasi. «штриховка…» - strixlash tugmasi. «переход…» - rang berish tugmasi. «область» - hudud tanlash tugmasi. «таблица…» - jadvalz… tuzish tugmasi. «многострочный…» - ko’pqatorli… matn yozish tugmasi. «отрезок» - kesma tugmasi. tugma bosilganda sichqoncha kursori kesmaning dastlabki nuqtasini, tanlangandan so’ng esa keyingi nuqtani joyini so’raydi. ikki nuqta tutashtirilib kesma hosil qilinadi. bundan tashqari kesmani belgilangan uzunlikda berish ham mumkin. buning uchun ikkinchi nuqtaninig yo’nalishi ko’rsatilib sichqoncha tugmasi bosilmasdan, klaviaturadan sonli qiymat kiritiladi va “enter” tugmasi bosiladi. kesmani yana davom ettirish uchun sichqoncha kursori keyingi nuqtalar vaziyatini kutib turadi. ushbu buyruqdan chiqish uchun klaviaturadan “esc” tugmasi bosiladi «прямая» …

5 / 33

k tanlansa, klaviatura yordamida sonli qiymat kiritiladi va “enter” tugmasi orqali tasdiqlanadi. «биссект» - bissektrisa tanlansa, sichqoncha ko’rsatkichi bissektrisa o’tkaziladigan burchakning uchiga keltirilib bosiladi, so’ng burchakning har ikkala tomoni ketma-ket tanlanadi. «отступ» - ma’lum uzoqlikda nur o’tkazish tanlansa dastlab, klaviaturadan uzoqlashish masofasi sonli qiymatda beriladi va “enter” tugmasi bosiladi. keyin to’g’ri chiziqli ob’ekt tanlanadi. sichqoncha ko’rsatkichi ushbu ob’ektning qaysi tomoni tanlanishini so’raydi (chap yoki o’ng, yuqori yoki pastidan va h.). tomon sichqoncha yordamida tanlanishi bilan tanlangan ob’ektga parallel va belgilangan masofa uzoqligida cheksiz nur o’tkaziladi. buyruqdan chiqish uchun klaviaturadan “esc” tugmasi bosiladi. izoh:tahrirlash panelidan foydalanib nur to’g’ri chizig’ining kerakli qismi saqlanib, keraksiz qismi o’chirilishi mumkin «полилиния» - xususiyatli chiziq tugmasi. bu buyruq ancha murakkab xususiyatlarga ega bo’lgan chiziqlarni bajarish uchun qo’llaniladi. aytaylik, chizqning yoyga o’tib ketishi, chiziqning trapesiyasimon qiymatlarda yo’g’onlashuvi yoki ingichkalashib borishi nazarda tutiladi. qisqa qilib aytganda murakkab parametrlarga ega bo’lgan xususiyatli chiziqlarni bitta ob’ekt deb qabul qiladi. izoh:keyinchalik …
