1 / 24

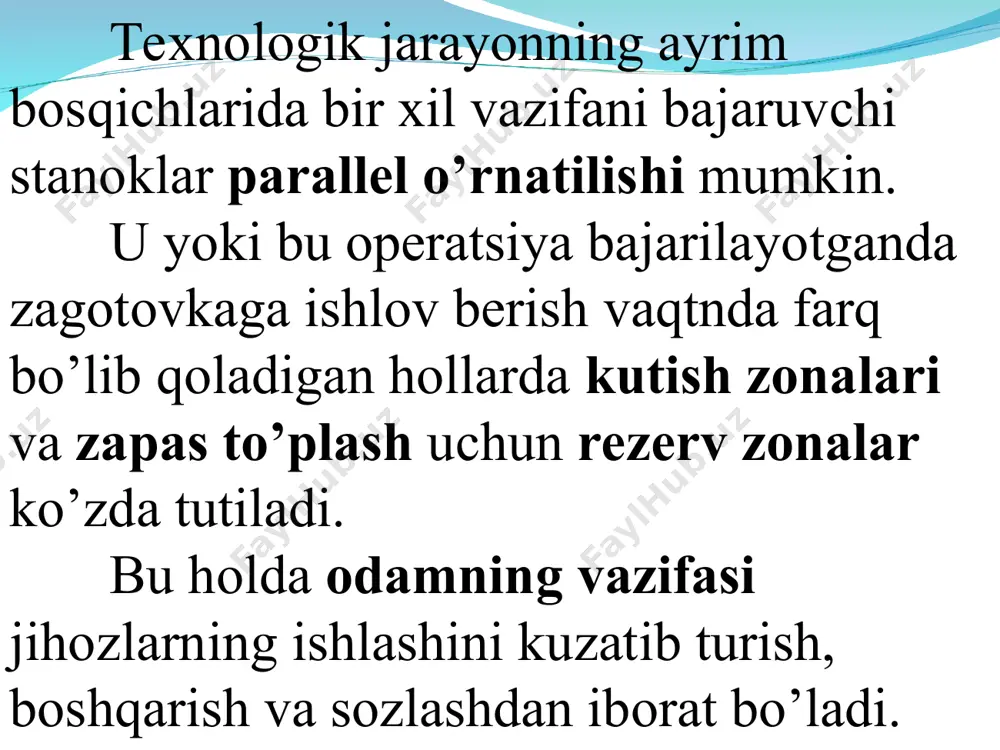

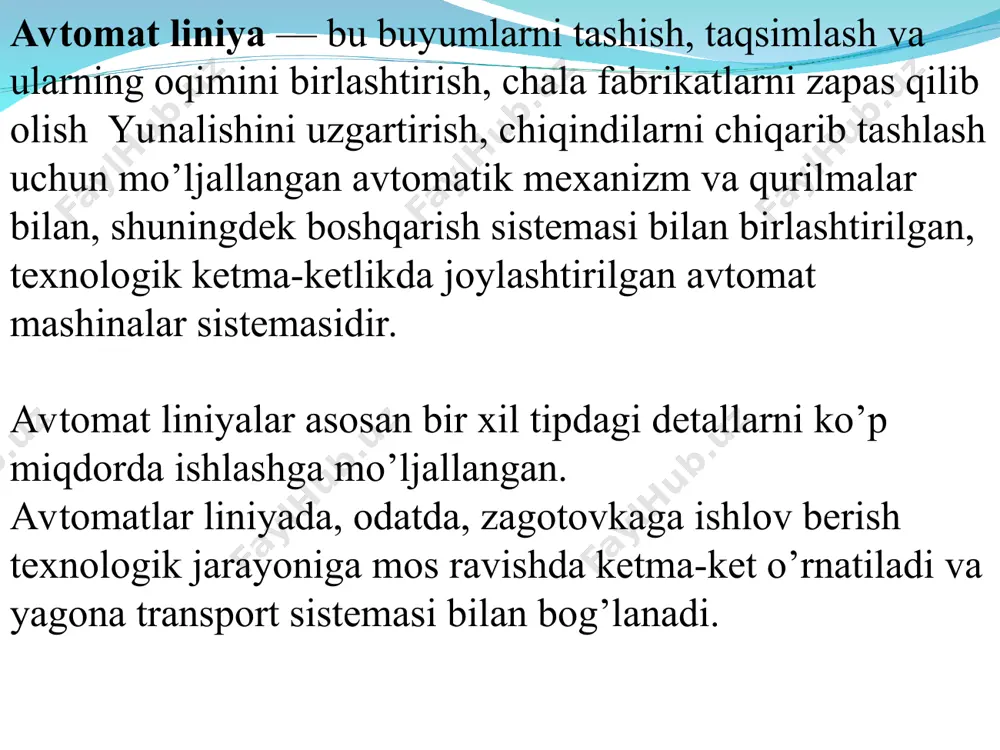

slayd 1 17- mavzu avtomatik yig’ish liniyalari, yig’ish jarayonlarini mexanizasiyalashtirish va avtomatlashtirish prinsiplari. seriyalab ishlab chiqarishni avtomatlashtirish reja: avtomatik yig’ish liniyalari, ularning turlari va tuzulishi universal jihozlardan tuzilgan avtomat liniyalar agregat stanoklardan tuzilgan avtomat liniyalar ixtisoslashtirilgan jix,ozlardan tuzilgan avtomat liniyalar avtomat liniya — bu buyumlarni tashish, taqsimlash va ularning oqimini birlashtirish, chala fabrikatlarni zapas qilib olish yunalishini uzgartirish, chiqindilarni chiqarib tashlash uchun mo’ljallangan avtomatik mexanizm va qurilmalar bilan, shuningdek boshqarish sistemasi bilan birlashtirilgan, texnologik ketma-ketlikda joylashtirilgan avtomat mashinalar sistemasidir. avtomat liniyalar asosan bir xil tipdagi detallarni ko’p miqdorda ishlashga mo’ljallangan. avtomatlar liniyada, odatda, zagotovkaga ishlov berish texnologik jarayoniga mos ravishda ketma-ket o’rnatiladi va yagona transport sistemasi bilan bog’lanadi. texnologik jarayonning ayrim bosqichlarida bir xil vazifani bajaruvchi stanoklar parallel o’rnatilishi mumkin. u yoki bu operatsiya bajarilayotganda zagotovkaga ishlov berish vaqtnda farq bo’lib qoladigan hollarda kutish zonalari va zapas to’plash uchun rezerv zonalar ko’zda tutiladi. bu holda odamning vazifasi jihozlarning ishlashini kuzatib …

2 / 24

t v — liniyaning umumiy ish vaqti; t f — ish vaqtining umumiy fondi. liniya kancha unumli ishlasa, ki.i birga shuncha yaqin bo’ladi. jarayonlar uzluksiz bo’lganda avtomat liniyalarning ki.i =0,85 — 0,95 ga, diskret jarayonlarda esa 0,65 — 0,80 ga teng bo’ladi. liniyaga kiritilgan stanoklarning ish unumi ishlab chiqarish masshtablariga va texnologik jarayonning harakteriga qarab avtomat liniyalarning struktura sxemalari har xil ko’rinishga ega bo’ladi. ketma-ket ishlaydigan stanoklardan tuzilgan avtomat linnyalar operatsiyaning davomliligi ishlab chiqarish sur’atiga mos kelgan holda, parallel ishlaydigan stanoklardan tuzilgan liniyalar esa bir operatsiyaning davomliligi zarur ishlab chiqarish sur’atidan ancha ortiq bo’lganda va bitta texnologik operatspyani bajarishda qullaniladi. bu sxemada ta’minlash mexanizmlari zagotovkalarni liniyadagi ish mashinalariga avtomatik tarzda taqsimlaydi. bu erda ishlov berib bo’lingandan so’ng zagotovkalar qabul qiluvchi chiqarish qurilmalarida to’planadi va omborga yoki keyingi ishlovga yuboriladi. ajratilgan vaqti berilgan sur’atdan ziyodroq bo’lgan bir nechta texnologik operatsiyani bajarish uchun parallel ishlaydigan bir nechta liniyadan iborat ko’p potokli avtomat …

3 / 24

an qurilmalarning tipi hamda joylashuviga qarab, tashuvchi qurilmalarning turiga qarab, tayyor mahsulotning qanday tekshirnlishiga qarab, boshqarish sistemasining tipiga qarab klasslarga bo’linadi. avtomat liniyalar asosan avtomat stanoklar, tashish mexanizmlari, yuklash va to’plash qurilmalari, qo’shimcha sozlash moslamalari, tekshirish-boshqarish qurilmalari, elektron-hisoblash va boshqarish mashinalari hamda qirindi va chiqindilarni yigishtirish qurilmalaridan tashkil topadi. zagotovkalarning uzatilishi va tayyor buyumlarning chiqarib berilishiga ko’ra avtomat liniyalar uzluksiz, porsiyalab va donalab uzatadigan liniyalarga bo’linadi. mashinasozlikda asosan zagotovkalar donalab uzatiladigan liniyalar ishlatiladi. sim, kabel, sintetik va tabiiy to’qimachilik materiallari ishlab chnqariladigan liniyalar tayyor mahsulot uzluksiz chiqarib turiladigan liniyaga misol bo’la oladi. ishlov beriladigan detallarni avtomat liniyalarda bikr yoki moslashuvchan transport sistemasi tashishi mumkin. bikr sistema ta’minlash mexanizmi perpendikulyar yoki parallel joylashgan stanoklarning ish bo’shlig’i orqali o’tadi. zagotovkalar bir-birining ketidan navbatma-navbat bir stanokning ish zonasidan boshqasinikiga o’tadi, stanoklarning ish pozitsiyalari esa bir-biridan bir xil masofada joylashgan bo’ladi. tashuvchi elementlar sifatida har xil tipdagi odimli transportyorlar ishlatiladi. bikr tashish sistemasi asosan …

4 / 24

i tufayli, ba’zi stanoklar to’xtab qolganda ham liniyadagi boshqa stanoklar ishlayveradi. ixtisoslashtirilgan va universal stanoklardan tuzilgan avtomat liniyalarda magazin yirgichlar va bunkerlar bikr transport ichiga o’rnatiladi. detallarni stanokning ish zonasiga uzatish va u erdan chiqarish uchun avtooperatorlar qo’llaniladi, asbobni sozlash yoki detalning vaziyatini o’zgartirish uchun esa liniyalar avtomatik sozlagichlar bilan jihozlanadi. avtomat liniyalarni boshqarish sistemalari tashqi va ichki sistemalarga bo’linadi ichki boshqarish sistemalari liniya stanoklari mexanizmlarining ketma-ket ishlashini, tashqi sistemalar esa stanoklar gruppasi yoki liniya uchastkasining mos holda ishlashini ta’minlaydi. avtomat liniyalarni boshqarish sistemasiga nuqsonlarni aniqlash uchun xizmat qiladigan signal qurilmalari va liniyalarning buzuq qismlarini blokirovkalab quyadigan yoki avariya vaziyati vujudga kelganda butun linnyani to’xtatib qo’yadigan blokirovkalash qurilmalari kiradi. blokirovkalash qurilmalari berilgan programma buzilganda, dastlabki zagotovkaning holatini, bajarib bo’lingan operatsiyani, zagotovkaning to’rg’i qo’yilganligini, asbobning, sovitish sistemasining, qirindini chiqarib tashlash va olib ketish sistsmasining buzuqligini tekshirayotganda foydalaniladi. texnologik jarayon avtomatik rostlanishi va jihozlar avtomatik sozlanishi uchun avtomat liniyalarda programma yordamida boshqaradigan …

5 / 24

avtomat liniyalar emas, balki ko’prok turdagi detallar ishlashga mo’ljallangan, qayta sozlanadigan liniyalar ham yaratishni talab etadi. eng istiqbolli yo’l — programma yordamida boshqarnladigan, qayta sozlanadigan avtomat liniyalar yaratish. bunday tipdagi liniyalar yaratilgan va zavodlarda ishlab turibdi. liniyani qayta sozlash uning ishini boshqa programmaga o’tkazishdan iborat, xolos. bunday linnyaning asosiy jihozi seriyalab ishlab chiqariladigan stanok va mexanizmlardan iborat. ular avtomat linnyalarning o’ziga ham, ulardan alohida ham o’rnatnlishi mumkin. bular ko’pgina ishlarni bajarishga mo’ljallangan ko’p shpindelli, revolver, ko’p pozitspyali stanoklar va boshqa stanoklar tipidagi universal avtomatlar va yarimavtomatlarning katta gruppasini tashkil etadi. universal stanoklar (tokarlik, frezalash, kopirlash, jnlvirlash stanoklari) dan iborat avtomat liniyalar bitta boshqarish sistemasi bilan birlashtnrilgan tashish qurilmalari, yuklash mexanizmlaridan, shuningdek operatsiyalararo zapas tuplaydigan qurilmalar va avtomatik qo’shimcha sozlagichlar (ish asboblarini sozlagichlar)dan tuziladi. bu liniyalar zarur universallikka ega bo’lishi va seriyalab ishlab chiqarish sharoitida bir xil tipdagi detallar ishlashga tezda qayta sozlanadigan bo’lishi lozim. bunday linnyalarning asosiy afzalligi shundan iboratki, …
