aksonometrik proyeksiyalar va ularturlari

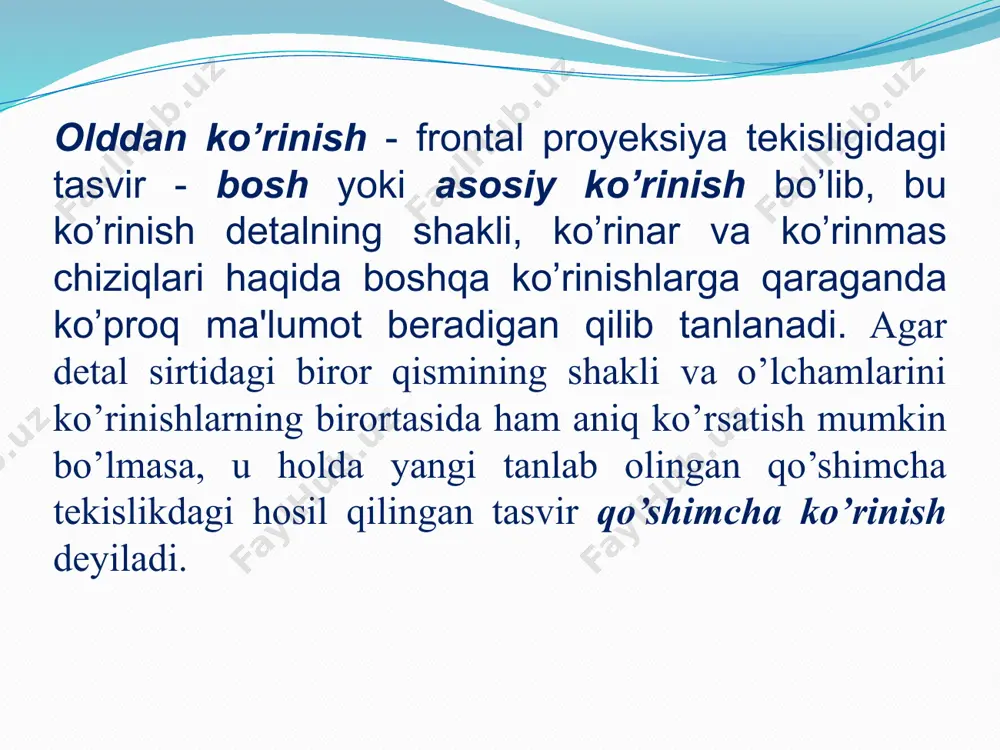

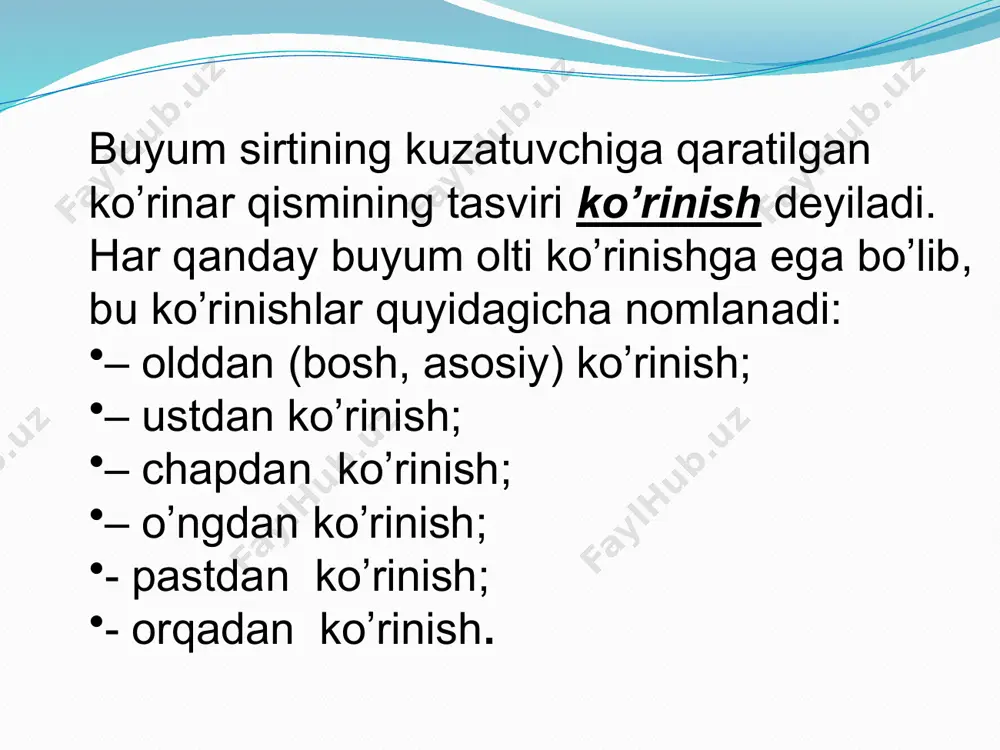

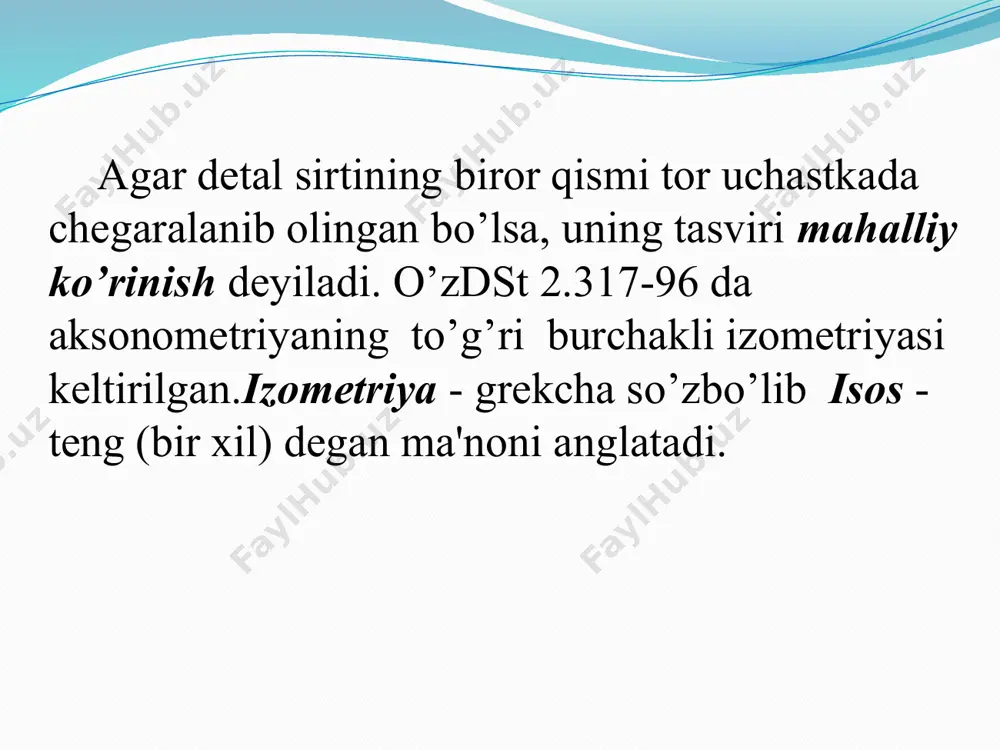

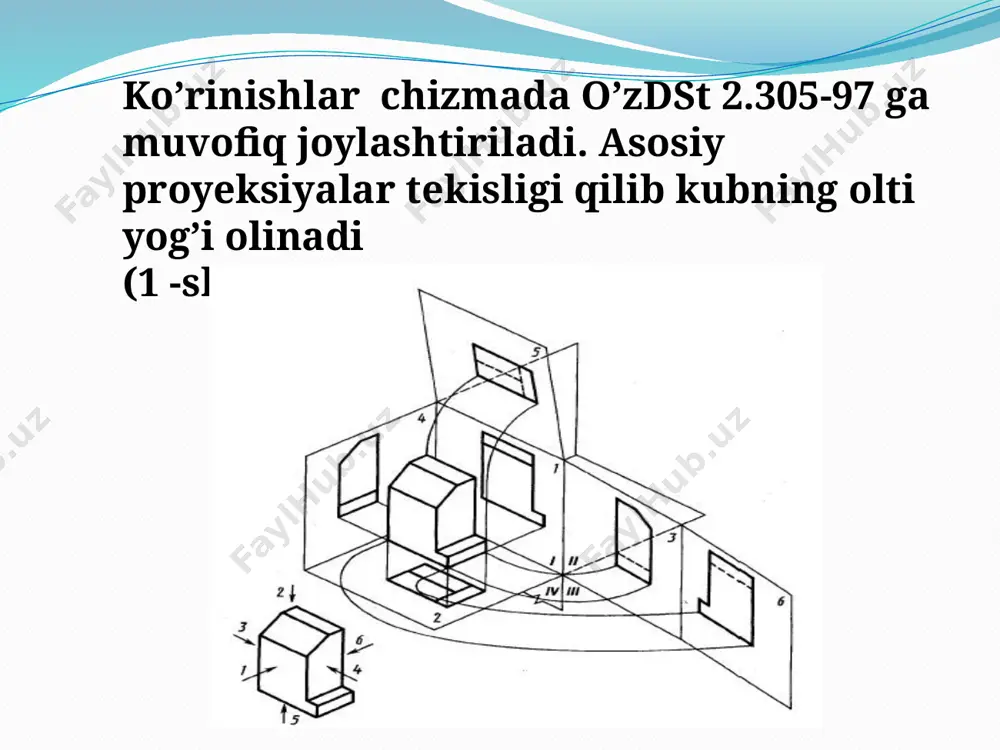

слайд 1 9-маvzu.aksonometrik proyeksiyalar va ular turlari. . reja: 1.кo’rinishlar. 2.proyeksiyalash usullari. 3.shakillarning aksonometrik proyeksiyasi. buyum sirtining kuzatuvchiga qaratilgan ko’rinar qismining tasviri ko’rinish deyiladi. har qanday buyum olti ko’rinishga ega bo’lib, bu ko’rinishlar quyidagicha nomlanadi: – olddan (bosh, asosiy) ko’rinish; – ustdan ko’rinish; – chapdan ko’rinish; – o’ngdan ko’rinish; - pastdan ko’rinish; - orqadan ko’rinish. ko’rinishlar chizmada o’zdst 2.305-97 ga muvofiq joylashtiriladi. asosiy proyeksiyalar tekisligi qilib kubning olti yog’i olinadi (1 -shakl) olddan ko’rinish - frontal proyeksiya tekisligidagi tasvir - bosh yoki asosiy ko’rinish bo’lib, bu ko’rinish detalning shakli, ko’rinar va ko’rinmas chiziqlari haqida boshqa ko’rinishlarga qarag...
