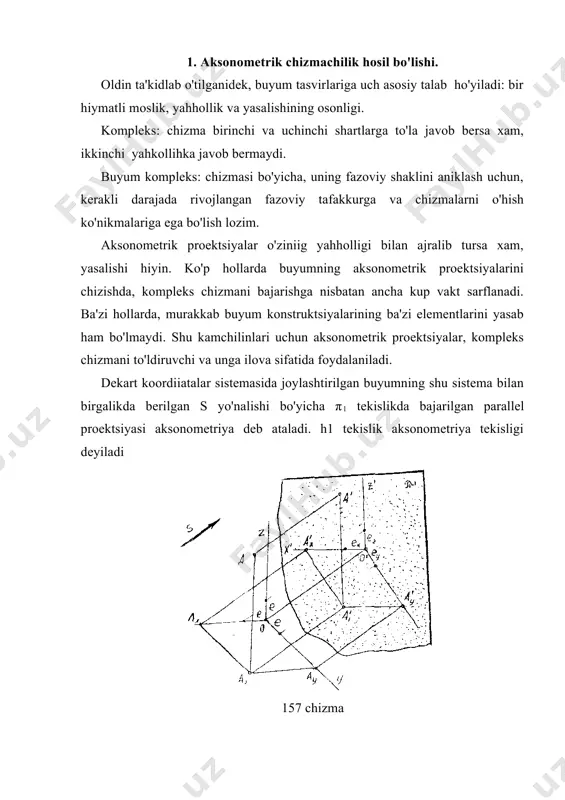

1476127234_65312.doc aksonometrik proektsiyalar reja: 1.aksonometrik chizmaning xosil bulishi 2.aksonometrik proektsiya turlari. 3.to'gri burchakli aksonometrik proektsiyalar. 4.qiyshiq burchakli aksonometrik proektsiyalar. 5. geometrik jism va shakllarni aksonometrik prooktsiyalarda tasvirlash 1. aksonometrik chizmachilik hosil bo'lishi. oldin ta'kidlab o'tilganidek, buyum tasvirlariga uch asosiy talab ho'yiladi: bir hiymatli moslik, yahhollik va yasalishining osonligi. kompleks: chizma birinchi va uchinchi shartlarga to'la javob bersa xam, ikkinchi yahkollihka javob bermaydi. buyum kompleks: chizmasi bo'yicha, uning fazoviy shaklini aniklash uchun, kerakli darajada rivojlangan fazoviy tafakkurga va chizmalarni o'hish ko'nikmalariga ega bo'lish lozim. aksonometrik proektsiyalar o'ziniig yahholligi bilan ajralib tursa xam, yasalishi hiyin. ko'p hollarda buyumning aksonometrik proektsiyalarini chizishda, kompleks chizmani bajarishga nisbatan ancha kup vakt sarflanadi. ba'zi hollarda, murakkab buyum konstruktsiyalarining ba'zi elementlarini yasab ham bo'lmaydi. shu kamchilinlari uchun aksonometrik proektsiyalar, kompleks chizmani to'ldiruvchi va unga ilova sifatida foydalaniladi. dekart koordiiatalar sistemasida joylashtirilgan buyumning shu sistema bilan birgalikda berilgan s yo'nalishi bo'yicha π1 tekislikda bajarilgan parallel proektsiyasi aksonometriya deb …

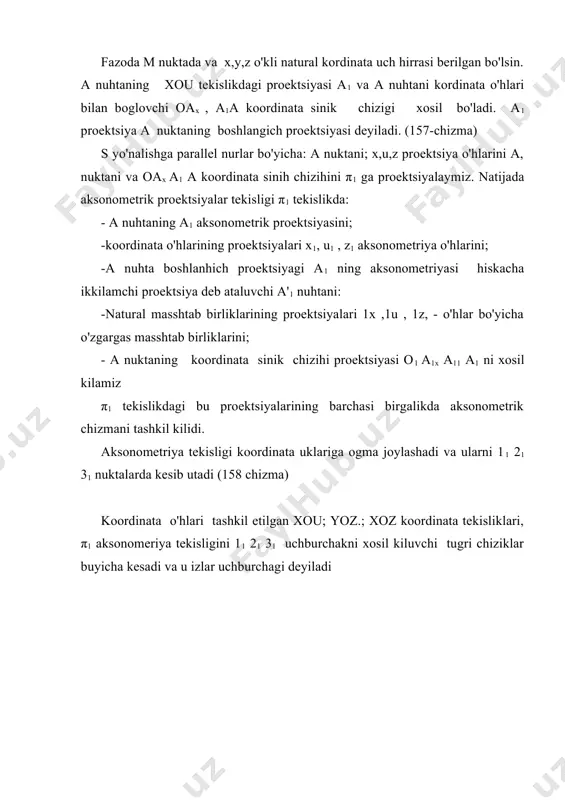

-koordinata o'hlarining proektsiyalari x1, u1 , z1 aksonometriya o'hlarini; -a nuhta boshlanhich proektsiyagi a1 ning aksonometriyasi hiskacha ikkilamchi proektsiya deb ataluvchi a'1 nuhtani: -natural masshtab birliklarining proektsiyalari 1x ,1u , 1z, - o'hlar bo'yicha o'zgargas masshtab birliklarini; - a nuktaning koordinata sinik chizihi proektsiyasi o1 a1x a11 a1 ni xosil kilamiz π1 tekislikdagi bu proektsiyalarining barchasi birgalikda aksonometrik chizmani tashkil kilidi. aksonometriya tekisligi koordinata uklariga ogma joylashadi va ularni 11 21 31 nuktalarda kesib utadi (158 chizma) koordinata o'hlari tashkil etilgan xou; yoz.; xoz koordinata tekisliklari, π1 aksonomeriya tekisligini 11 21 31 uchburchakni xosil kiluvchi tugri chiziklar buyicha kesadi va u izlar uchburchagi deyiladi 158 chizma koordinata o'hlaridagi natural masshtab birligi hamda undagi ixtiyoriy kesma o'z kattaligidan kichik bo'lib proektsiyalanadi. ularning proektsiyalari har xil buladi. o'zgarmas masshtab birligining natural masshtab birligiga nisbati o'zgarish koffitsienti deyiladi va huyidagicha belgilanadi: x uhi buyicha m= y uki buyicha n = ya uki buyicha …

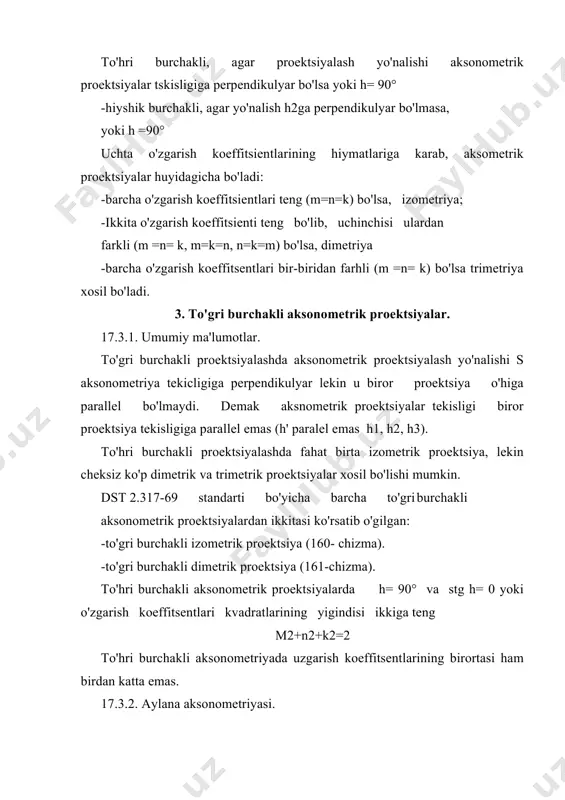

matlariga karab, aksometrik proektsiyalar huyidagicha bo'ladi: -barcha o'zgarish koeffitsientlari teng (m=n=k) bo'lsa, izometriya; -ikkita o'zgarish koeffitsienti teng bo'lib, uchinchisi ulardan farkli (m =n= k, m=k=n, n=k=m) bo'lsa, dimetriya -barcha o'zgarish koeffitsentlari bir-biridan farhli (m =n= k) bo'lsa trimetriya xosil bo'ladi. 3. to'gri burchakli aksonometrik proektsiyalar. 17.3.1. umumiy ma'lumotlar. to'gri burchakli proektsiyalashda aksonometrik proektsiyalash yo'nalishi s aksonometriya tekicligiga perpendikulyar lekin u biror proektsiya o'higa parallel bo'lmaydi. demak aksnometrik proektsiyalar tekisligi biror proektsiya tekisligiga parallel emas (h' paralel emas h1, h2, h3). to'hri burchakli proektsiyalashda fahat birta izometrik proektsiya, lekin cheksiz ko'p dimetrik va trimetrik proektsiyalar xosil bo'lishi mumkin. dst 2.317-69 standarti bo'yicha barcha to'gri burchakli aksonometrik proektsiyalardan ikkitasi ko'rsatib o'gilgan: -to'gri burchakli izometrik proektsiya (160- chizma). -to'gri burchakli dimetrik proektsiya (161-chizma). to'hri burchakli aksonometrik proektsiyalarda h= 90° va stg h= 0 yoki o'zgarish koeffitsentlari kvadratlarining yigindisi ikkiga teng m2+n2+k2=2 to'hri burchakli aksonometriyada uzgarish koeffitsentlarining birortasi ham birdan katta emas. 17.3.2. aylana …

rning aksonometrik proektsiyalarini yasashda huyidagi hoidaga rioya hilinadi: aylananing izometriyasi bo'lgan ellipsning katta diametri aylana tekisligiga yotmagan yoki unga parallel bo'lmagan aksonometriya o'kiga perpendikulyar bo'ladi. 17.3.3. to'gri burchakli izometrik proektsiya. agar aksonometriya tekisligi barcha koordinata o'hlariga (proektsiya tekisliklariga) bir xil hiya bo'lsa, to'hri burchakli izometrik proektsiya hosil bo'ladi. bunday proektsiyalashda o'klar bo'yicha o'zgarish kooffitsentlari teng yoki m=n=k bo'lib, izlar uchburchak teng tomonli uchburchak va uklar orasidagi burchak 120° ga teng (160-chizma,a). to'gri burchakli izometriyada o'hlarni transportir yordamida yoki tsirkuldan foydalanib o'tkazish mumkin. buning uchun aylana chiziladi. va u uch (olti) teng kismga bo'linadi. odatda z o'hi vertikal holda o'tkaziladi. aksonometrik o'hlarni chizhichdan foydalanib ham taxminan yasash mumkin. buning uchun a1 nuhtadan boshlab gorizontal chizih ustiga sakkizta teng kesma, ularning oxirgi nuhtasidan chikarilgan perpendikulyar uchiga xuddi shunday to'rtta kesma o'lchab ho'yiladi va u1 o'tkaziladi 160 chizma to'gri burchakli aksonometriyaning asosiy formulasidan, to'hri burchakli izometrik proektsiyada o'zgarish kozffitsientlarining kattaliklarining anihlash mumkin. m2+n2+k2=2 …

kislikda yotgan teng aylanalarning proektsiyalari ham, kattaliklari teng ellipslardan iborat bo'ladi. keltirilgan o'zgarish koeffitsientlardan foydalanganda ellips o'hlari o'lchamlari: - katta o'h = 2a - 1,22d - kichik o'k =2v =0,7d ga teng bo'ladi. proektsiyalanayotgan aylanada, mos koordinata o'hlariga parallel hech bo'lmasa ikkita diametr belgilash mumkin. bunday diametrlar mos aksonometrik proektsiya o'hlariga parallel kesmalar bo'lib proektsiyalanadi. i || x1, i1|| y1, i1|| z1 proektsiyalovchi yoki umumiy vaziyatdagi tekisliklarga tegishli aylanalarning aksonometriyasini yasash keyinrok kurib chihiladi. 17.3.4. to'hri burchakli dimetrik proektsiya. to'gri burchakli dimetrik proektsiya ob'ektni va u bilan alohador koordinata o'klarini, o'klarining ikkitasiga bir xil ogma bo'lgan aksonometrik proektsiya tekisligiga proektsiyalashdan hosil buladi. natijada ikkita o'zgarish koeffitsienti teng bo'lib, ular uchinchisiga teng bo'lmaydi. x1 va z' o'klari bo'yicha o'zgarish koeffitsientlari teng bo'lib u1 ukn bo'yicha o'zgarish koeffitsientidan ikki marta katta yoki m=k=2n, n= 161-chizma bu holda o'hlar orasidagi burchaklar kuyidagicha bo'ladi: <x1 0' u1 =< u1 01 z1 131° 25' va …
