1 / 5

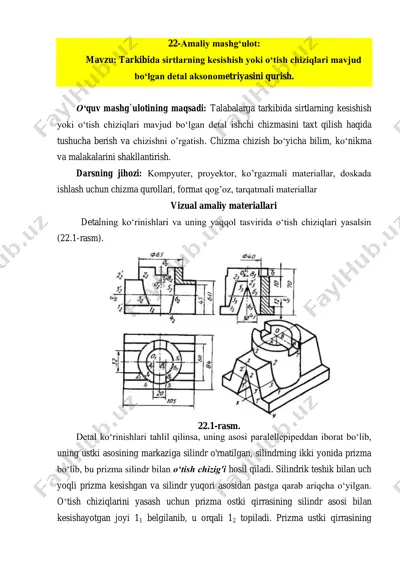

22-amaliy mashg‘ulot: mavzu: tarkibida sirtlarning kesishish yoki o‘tish chiziqlari mavjud bo‘lgan detal aksonometriyasini qurish. o‘quv mashg`ulotining maqsadi: talabalarga tarkibida sirtlarning kesishish yoki o‘tish chiziqlari mavjud bo‘lgan detal ishchi chizmasini taxt qilish haqida tushucha berish va chizishni o’rgatish. chizma chizish bo‘yicha bilim, ko‘nikma va malakalarini shakllantirish. darsning jihozi: kompyuter, proyektor, ko’rgazmali materiallar, doskada ishlash uchun chizma qurollari, format qog’oz, tarqatmali materiallar vizual amaliy materiallari detalning ko‘rinishlari va uning yaqqol tasvirida o‘tish chiziqlari yasalsin (22.1-rasm). 22.1-rasm. detal ko‘rinishlari tahlil qilinsa, uning asosi paralellepipeddan iborat bo‘lib, uning ustki asosining markaziga silindr o'rnatilgan, silindrning ikki yonida prizma bo‘lib, bu prizma silindr bilan o‘tish chizig'i hosil qiladi. silindrik teshik bilan uch yoqli prizma kesishgan va silindr yuqori asosidan pastga qarab ariqcha o‘yilgan. o‘tish chiziqlarini yasash uchun prizma ostki qirrasining silindr asosi bilan kesishayotgan joyi 11 belgilanib, u orqali 12 topiladi. prizma ustki qirrasining silindr bilan kesishayotgan joyida 21 belgilanib, 22 aniqlanadi va ularning oralig‘ida yordamchi …

2 / 5

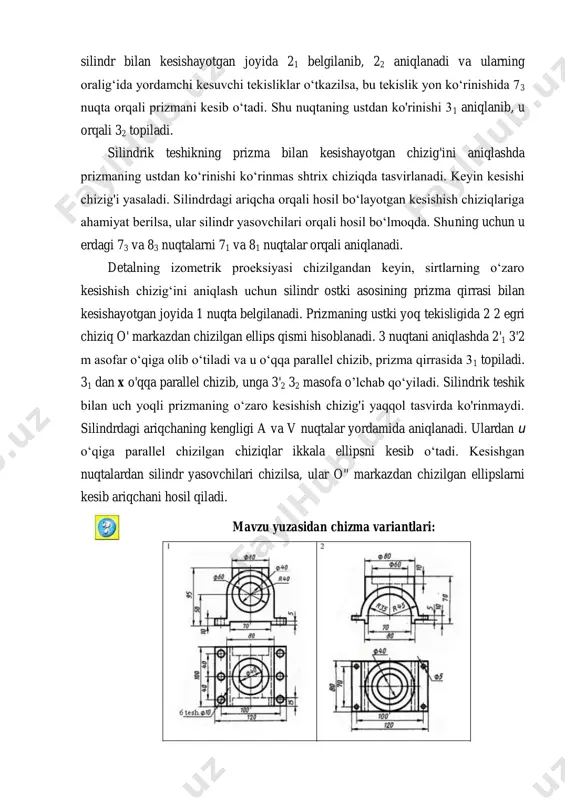

lgilanadi. prizmaning ustki yoq tekisligida 2 2 egri chiziq o' markazdan chizilgan ellips qismi hisoblanadi. 3 nuqtani aniqlashda 2'1 3'2 m asofar o‘qiga olib o‘tiladi va u o‘qqa parallel chizib, prizma qirrasida 31 topiladi. 31 dan x o'qqa parallel chizib, unga 3'2 32 masofa o’lchab qo‘yiladi. silindrik teshik bilan uch yoqli prizmaning o‘zaro kesishish chizig'i yaqqol tasvirda ko'rinmaydi. silindrdagi ariqchaning kengligi a va v nuqtalar yordamida aniqlanadi. ulardan u o‘qiga parallel chizilgan chiziqlar ikkala ellipsni kesib o‘tadi. kesishgan nuqtalardan silindr yasovchilari chizilsa, ular o'' markazdan chizilgan ellipslarni kesib ariqchani hosil qiladi. mavzu yuzasidan chizma variantlari:

3 / 5

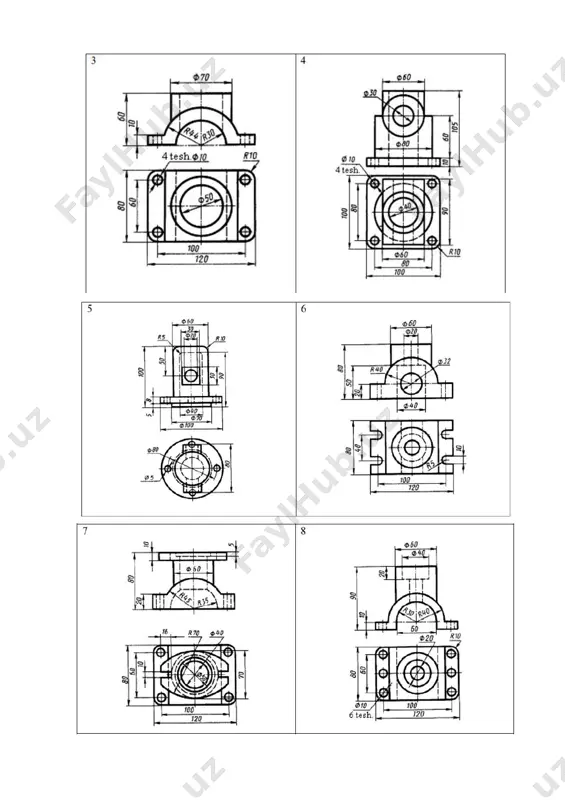

detal aksonometriyasi chizish mashg'uloti - Page 3

4 / 5

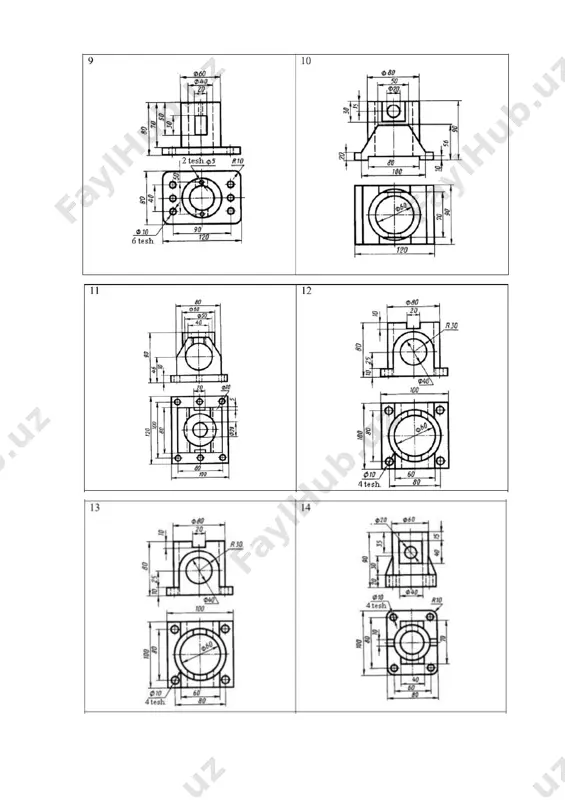

detal aksonometriyasi chizish mashg'uloti - Page 4

5 / 5

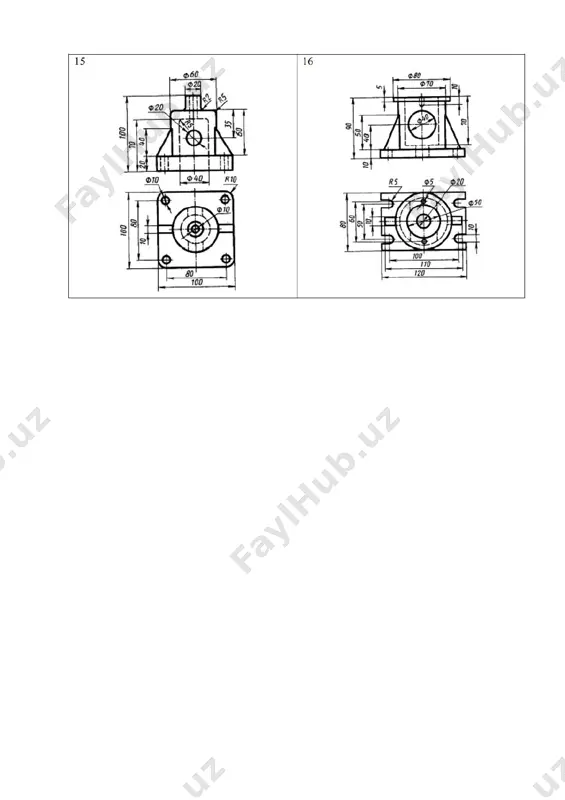

detal aksonometriyasi chizish mashg'uloti - Page 5
