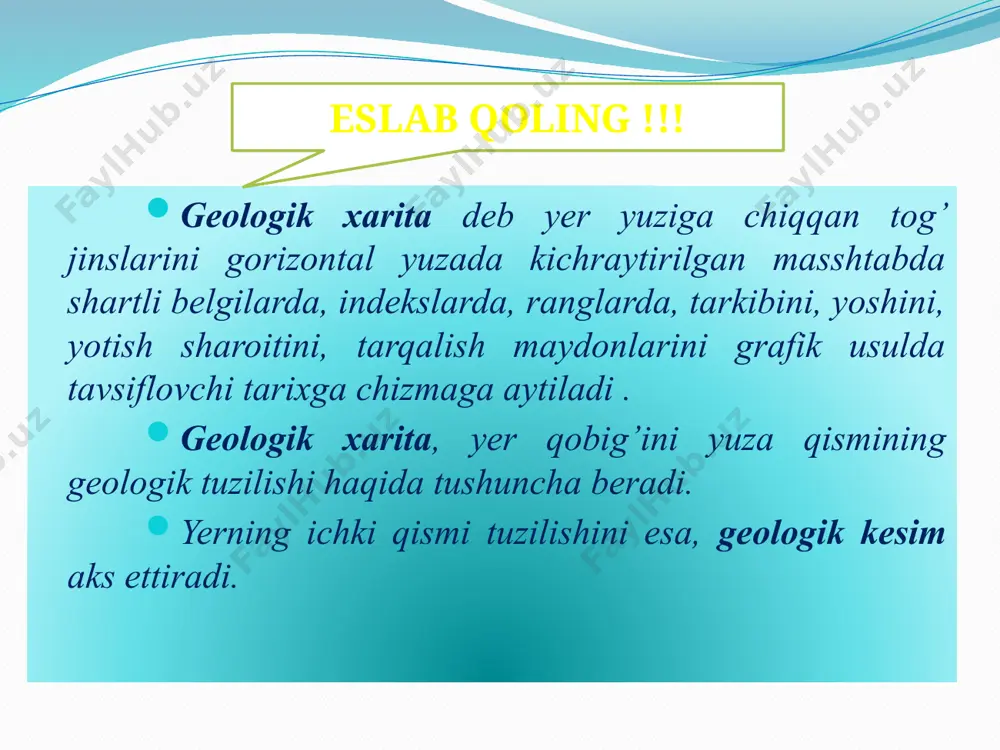

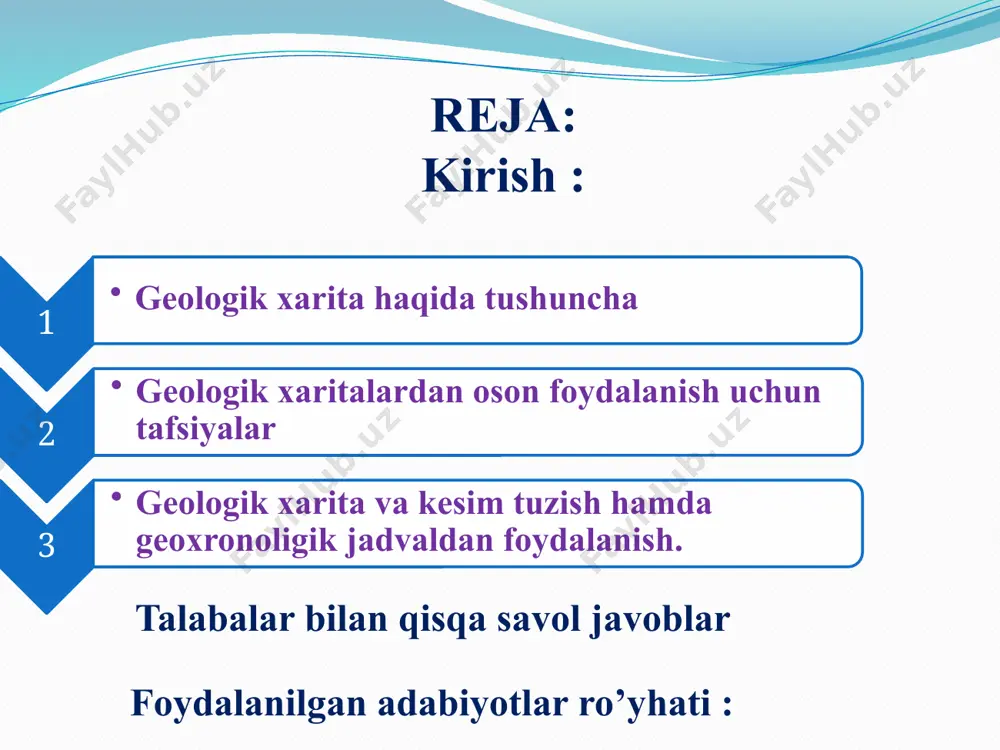

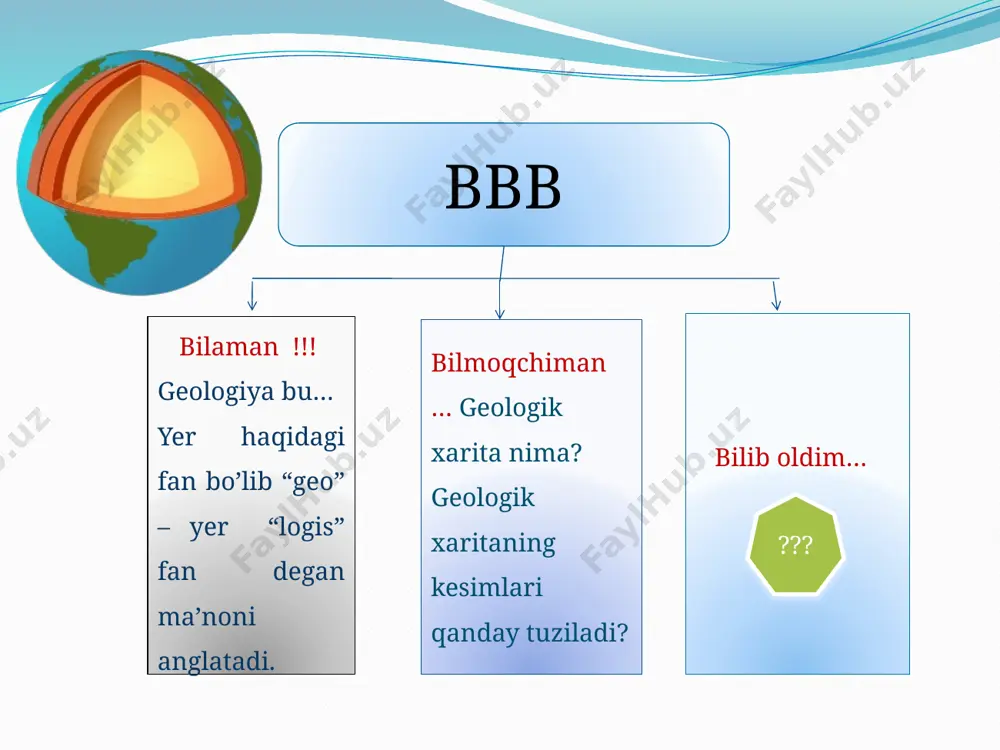

слайд 1 “toshkent irrigatsiya va qishloq xo’jaligini mexanizatsiyalash muxandislari melioratsiya instituti ” milliy tadqiqot universiteti “gidrologiya va gidrogeologiya ” kafedrasi fan: “geologiya va gidrigeologiya” тошкент-2022 mavzu: “geologik xaritalar va kesimlar tuzish usullari” “gidrologiya va gidrogeologiya ” kafedrasi reja: kirish : talabalar bilan qisqa savol javoblar foydalanilgan adabiyotlar ro’yhati : 1 geologik xarita haqida tushuncha 2 geologik xaritalardan oson foydalanish uchun tafsiyalar 3 geologik xarita va kesim tuzish hamda geoxronoligik jadvaldan foydalanish. bbb bilaman !!! geologiya bu… yer haqidagi fan bo’lib “geo” – yer “logis” fan degan ma’noni anglatadi. bilmoqchiman … geologik xarita nima? geologik xaritaning kesimlari qanday tuziladi? bilib oldim… ??? geologik xarita deb yer yuziga chiqqan tog’ jinslarini gorizontal yuzada kichraytirilgan masshtabda shartli belgilarda, indekslarda, ranglarda, tarkibini, yoshini, yotish sharoitini, tarqalish maydonlarini grafik usulda tavsiflovchi tarixga chizmaga aytiladi . geologik xarita, yer qobig’ini yuza qismining geologik tuzilishi haqida tushuncha beradi. yerning ichki qismi tuzilishini esa, geologik kesim aks ettiradi. …

2 / 25

gik xaritalar deb yuritiladi geologik xaritalar topografik asosda syomka natijalarida foydalanib tuziladi. geologik xaritalarda tekis chiziqlar bilan turli tarkibdagi va yoshdagi tog’ jinslarining chegarasi, ranglar va indekslarda (belgilar) tog’ jinslarining yoshi (geoxronologik jadvaldan foydalanib), shtrixovkalarda tog’ jinslarining tarkibi ko’rsatiladi. ushbu mavzu bo’yicha geologik syomka natijasida tuzilgan dala geologik syomka xaritasi beriladi. dala geologik xaritasida geologik syomka natijasida aniqlangan va xujjatlashtirilgan tabiiy ochilmalar shartli belgilarda tushirilgan bo’ladi. eralar davrlar: ranglari indekslar yoki belgilar arxey ap arxey erasi malinasimon qizil ар paleozoy pz kembriy davri ko’kimtir yashil e ordovik to’q yashil о silur yashilsimon jigarrang s devon jigarrang d toshko’mir kulrang c perm sarg’ish-jigarrang p mezazoy mz trias och-binafsha т yura ko’k j bo’r och-yashil к kaynazoy kz poleogen yarqiragan sariq p neogen limon-sariq n to’rtlamchi sarg’ish-kulrang q geoxronologik jadvalda qabul qilingan ranglar va belgilar geologik xaritalardan oson foydalanish uchun ularga shartli belgilar (ranglar, belgilar, shtrixovkalar) geologik kesimlar tumanning geologik tuzilishi haqida …

3 / 25

n ranglar va belgilar asosida rang beriladi. berilgan namuna xaritasi va kesimi tog’jinslarining maydonda gorizontal xolatda yotgan sharoitini aks ettiradi. lekin yer qobig’ida tog’ jinslari qatlamlari bir tomonga qiyalangan (monoklinal) va burmalangan (antiklinal va sinklinal) ko’rinishda yotishi mumkin yer qobig’ida tog’ jinslari qatlamlari bir tomonga qiyalangan (monoklinal) va burmalangan (antiklinal va sinklinal) ko’rinishda yotishi mumkin keyingi vazifa berilgan a-a yo’nalishi bo’yicha xaritaning masshtabida geologik kesim tuzishdir. kesim millimetrli qog’ozga chiziladi. geologik kesimning shartli belgilari joylashtirilib chiqiladi аgar burmalar qabariq tomoni bilan yuqoriga qaragan bo’lsa antiklinal burma pastga qaragan bo’lsa silklinal burma deyiladi. antiklinal a) silklinal b) burmalar geologik xarita va kesim tuzish (qatlamlar monoklinal holatda) geologik xarita va kesim tuzish . qatlamlar burmalar shaklida yotgan. geologik xaritada va kesim tuzib bo’lganidan so’ng uning yonida tog’ jinslarining tarkibini ko’rsatuvchi shartli belgilar, geoxronoligik jadvaldan foydalanib ularning yoshini ko’rsatuvchi rang belgilari ko’rsatiladi. xarita va kesimlar geoxronologik jadvalga moslab boyaladi. geologik xarita va kesim …

4 / 25

al yuzada kichraytirilgan masshtabda indekslar orqali joylashtirish ranlarini aniqlash va kesimlar qanday qilib chizilishini talabalar vazifani to’liq topshirish uchun quydagi savollarga javob beradilar !!! geologik xarita nima va unda nimalar aks ettiriladi ? geologik xarita deb qanday chizmaga aytiladi ? geologik xaritada rang bilan nimalar ko’rsatiladi ? geologik xaritada tog’ jinslarining tarkibi qanday ko’rsatiladi ? geologik kesim nima ? geologik kesim qanday tuziladi ? geologik kesim nima uchun tuziladi ? uyga topshiriq !!! berilgan mavzuni takrorlash berilgan variantlar bo’yicha tog’ jinslarini joylashtirish va rang berishni yakunlash geologik xarita va kesimni yakunlash e’tiboringiz uchun rahmat image2.png image3.png image4.png image5.wmf image6.jpeg image7.png image8.png image9.png image10.png image11.png image12.png image13.png image14.png /docprops/thumbnail.jpeg
