geologik xaritalar

PPTX 17 стр. 2,7 МБ Бесплатная загрузка

17 стр.

FaylHub.uz

Скачать через Telegram

Размер 2,7 МБ

Тип файла PPTX

Страницы 17

Обновлено Дек 2025

Предварительный просмотр (5 стр.)

Прокрутите вниз 👇

1 / 17

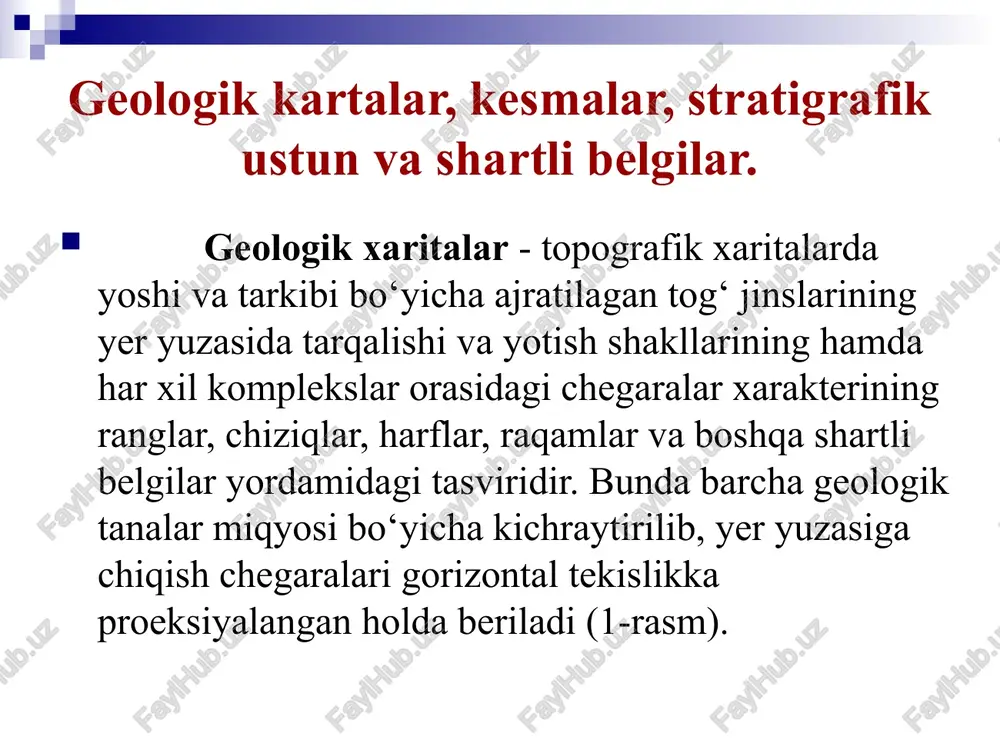

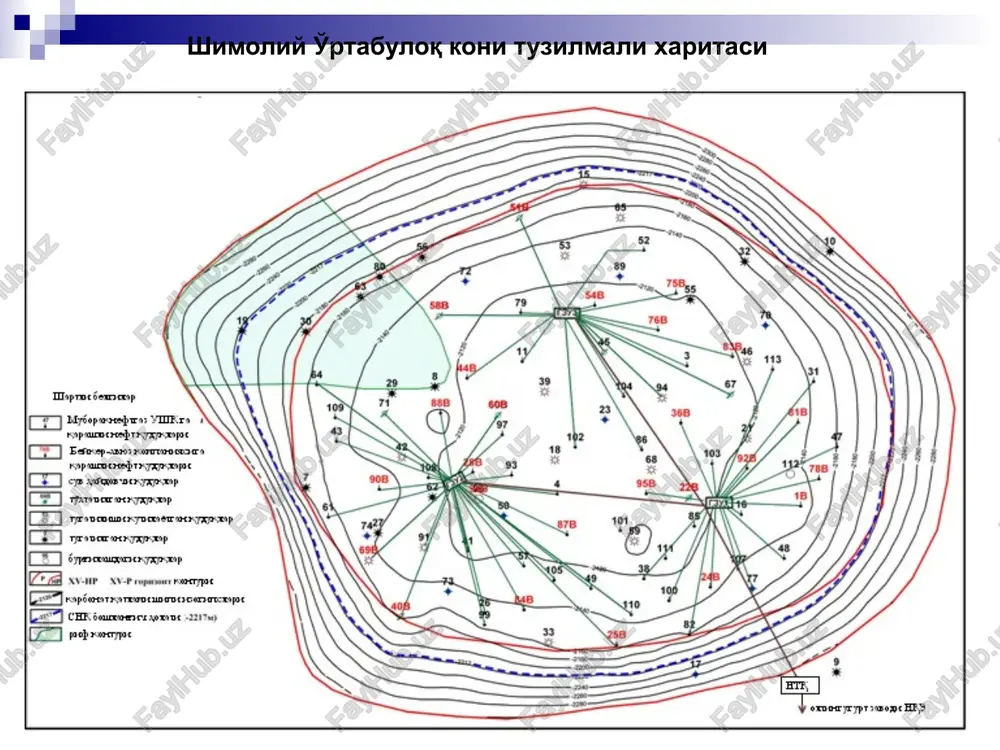

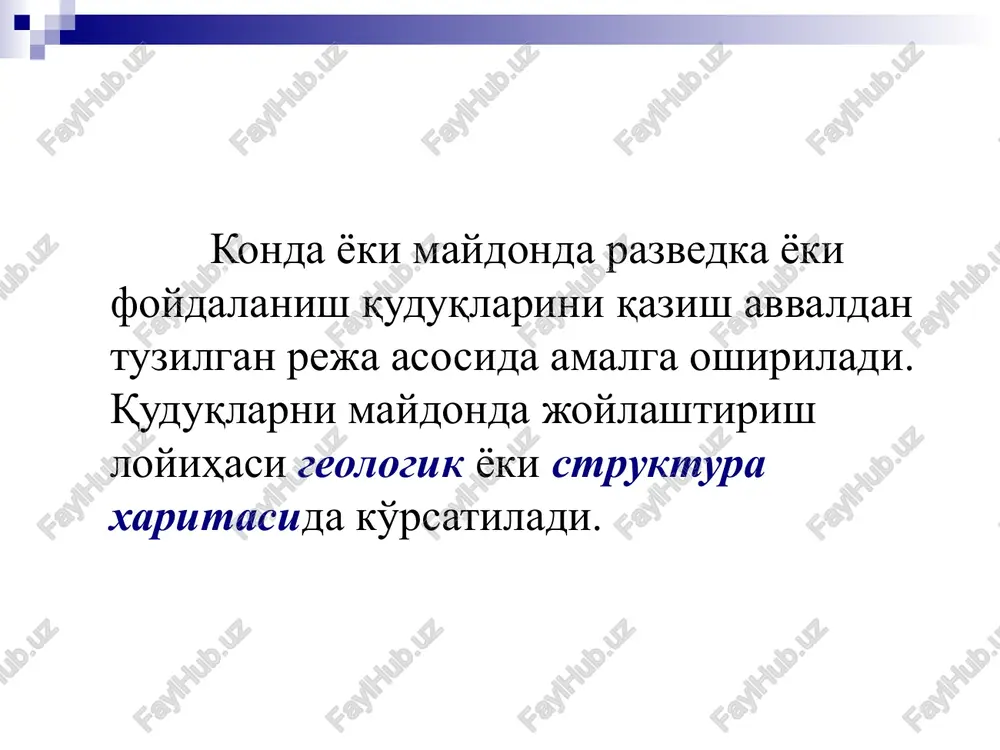

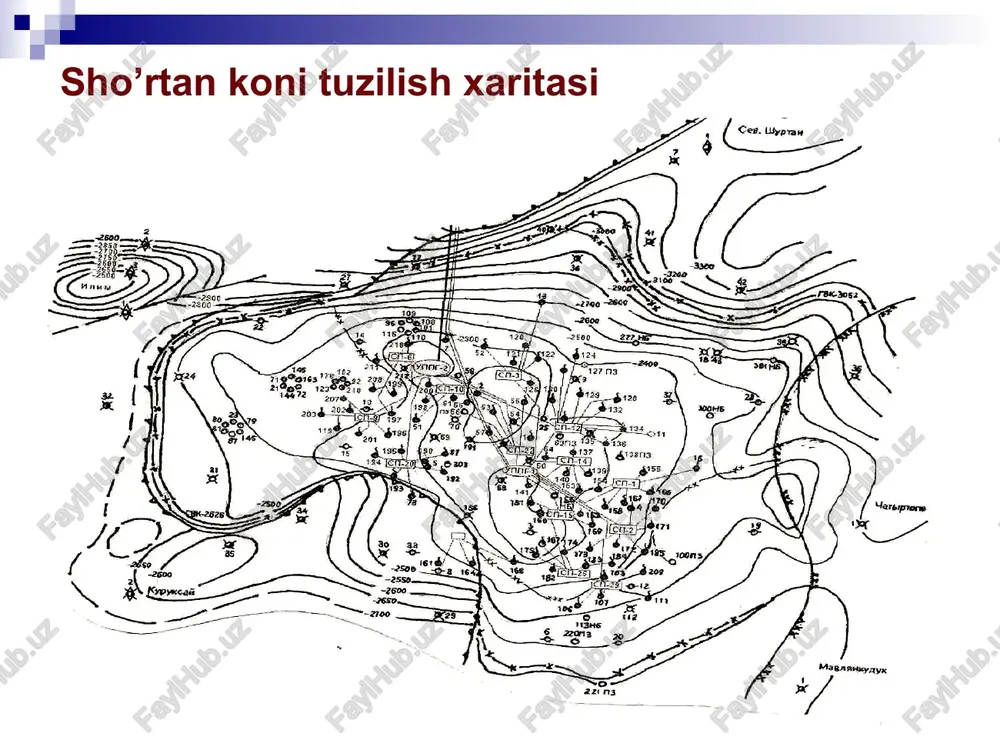

powerpoint presentation geologik kartalar, kesmalar, stratigrafik ustun va shartli belgilar. geologik kartalar, kesmalar, stratigrafik ustun va shartli belgilar. geologik xaritalar - topografik xaritalarda yoshi va tarkibi bo‘yicha ajratilagan tog‘ jinslarining yer yuzasida tarqalishi va yotish shakllarining hamda har xil komplekslar orasidagi chegaralar xarakterining ranglar, chiziqlar, harflar, raqamlar va boshqa shartli belgilar yordamidagi tasviridir. bunda barcha geologik tanalar miqyosi bo‘yicha kichraytirilib, yer yuzasiga chiqish chegaralari gorizontal tekislikka proeksiyalangan holda beriladi (1-rasm). konda yoki maydonda razvedka yoki foydalanish quduqlarini qazish avvaldan tuzilgan reja asosida amalga oshiriladi. quduqlarni maydonda joylashtirish loyihasi geologik yoki struktura xaritasida ko'rsatiladi. shimoliy o'rtabuloq koni tuzilmali xaritasi sho’rtan koni tuzilish xaritasi ko’kdumaloq koni g e o l o g i k – g e o f i z i k q i r q i m vert. masshtab 1: 1000 goriz. masshtab 1: 1000 geologik xaritalarga jamlama stratigrafik ustun, geologik kesmalar va shartli belgilar ilova qilinadi. odatda, jamlama stratigrafik …

2 / 17

ada kesma tuzilgan chiziq ko‘rsatilgan bo‘lishi shart. geologik xarita romining o‘ng qismida xaritada qo‘llanilgan shartli belgilar joylashtirilgan bo‘ladi. cho‘kindi, vulkik va intruziv jinslarning shartli belgilari alohida beriladi. geologik xaritalarning miqyosi topografik xarita miqyosi asosida beriladi. xarita miqyosi tasvirlanayotgan ob’ktning chiziqli o‘lchami xaritada necha marta kichraytirilganligi darajasini bildiradi. xarita miqyosi chiziqli va raqamli bo‘ladi. yirik miqyosli xaritalarda miqyosning har ikkila turi ham beriladi. raqamli miqyos xaritaning ustki qismida, uning nomidan pastda joylashtirilgan bo‘ladi. chiziqli miqyos esa xaritadagi 1 sm masofaning necha metr yoki kilometrga to‘g‘ri kelishini ko‘rsatadi va xarita romining ostki qismiga joylashtiriladi. chiziqli miqyos xaritani erkin holda kattalashtirilganda yoki kichiraytirilganda masofa ko‘lamini aniqlash uchun qo‘laylik yaratadi. geologik xarita nomenklaturasi ham topografik xarita nomenklaturasi kabi bo‘ladi. xaritalar tuzishda yer shari yuzasini gorizontal tekislikka kartografik proeksiyalash usullaridan foydalaniladi asosiy kartografik proeksiyalash usullari. normal proeksiyalar: i-azimutli, ii-silindrli, iii-konusli, iv-1:1 000 000 miqyosli gaus proeksiyasi, v-tekislikdagi kolonna. kolonnalarning o‘zaro joylashishi va tekislikdagi tasviri. dunyoning …

3 / 17

qyosli xarita varaqlari hosil qilinadi (4-rasm). miqyosi 1:1 000 000 bo‘lgan xarita varag‘ning nomenklaturasi raqam va harf bilan beriladi. masalan toshkent shahri varag‘i k-42 bo‘ladi. 1:500 000 miqyosli xatarlarda kiril alifbosining bosh harflari (k-42-a), 1:200 000 miqyosi xaritalarda rim raqamlari (k-42-xxiii), 1:100 000 miqyosi xaritalarda esa arab raqamlari (k-42-144) qo‘llaniladi. xarita varaqlari nomenklaturasi: 1 – 1:1 000 000 va 1: 1:500 000 miqyosli (k-42 va k-42-a); 2 – 1: 200 000 miqyosli (k-42-i); 3 – 100 000 miqyosli (k-42-144); 4 – 1:50 000 miqyosli (k-42-144-a); 5 – 1:25 000 miqyosli (k-42-144-a-a); 6 – 1:10 000 miqyosli (k-42-144-a-a-1). image1.png image2.png image3.png oleobject1.bin image4.emf image5.png oleobject2.bin image6.emf image7.jpeg image8.jpeg image9.jpeg image10.jpeg 3 (a - 401) 2 (a - 404) 1 (a - 410) neft gnsch 2300 2320 2340 2360 2380 2400 2420 2440 2460 2480 2500 2520 2540 2560 2580 2600 2620 2640 2660 2680 2700 2720 2740 2760 2780 2800 2820 …

4 / 17

ii ii №№ 13-1 0-8-44-21-4 v.u.quduq lar chizig'i bo' yicha geolo gik qirqim; -3 7- 1i-i №№ quduqlar chizig'i bo'yich a geolog ik qirqimi; 15-13- 5- 3ii-ii- №№ 29--4 5quduqla r chizig'i bo'yi cha geo logik qirqim i. 20 -4-19-12 -16 iii-iii- - ; burg'ilash da 32 22 38 23 2 7 31 47 50 51 53 29 33 52 40 49 36 37 44 4 5 -2248 17 - 2254 13 -2276 15 -2247 10 -2221 5 -2230 8 -2254 2 -2268 18 -2243 20 -2262 21 -2293 4 -2212 7 -2245 19 -2200 12 -2238 16 -2421 14 -2429 6 -2229 1 48 -2210 9 -2380 11 -2342 3 42 25 43 39 4 1 -2267 24 34 30 46 35 0 250 500 750 m 71 71 72 2 8 - 2 4 4 0 - 2 4 2 0 - 2 4 0 0 - 2 …

5 / 17

Хотите читать дальше?

Скачайте все 17 страниц бесплатно через Telegram.

Скачать полный файл

О "geologik xaritalar"

powerpoint presentation geologik kartalar, kesmalar, stratigrafik ustun va shartli belgilar. geologik kartalar, kesmalar, stratigrafik ustun va shartli belgilar. geologik xaritalar - topografik xaritalarda yoshi va tarkibi bo‘yicha ajratilagan tog‘ jinslarining yer yuzasida tarqalishi va yotish shakllarining hamda har xil komplekslar orasidagi chegaralar xarakterining ranglar, chiziqlar, harflar, raqamlar va boshqa shartli belgilar yordamidagi tasviridir. bunda barcha geologik tanalar miqyosi bo‘yicha kichraytirilib, yer yuzasiga chiqish chegaralari gorizontal tekislikka proeksiyalangan holda beriladi (1-rasm). konda yoki maydonda razvedka yoki foydalanish quduqlarini qazish avvaldan tuzilgan reja asosida amalga oshiriladi. quduqlarni maydonda joylashtirish loyihasi geologik yoki struktura...
