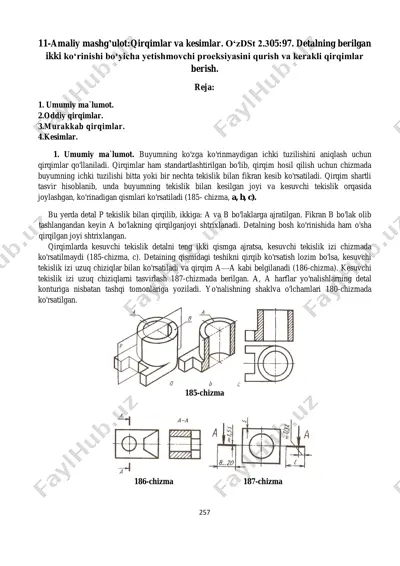

257 11-amaliy mashg’ulot:qirqimlar va kesimlar. o‘zdst 2.305:97. detalning berilgan ikki ko‘rinishi bo‘yicha yetishmovchi proeksiyasini qurish va kerakli qirqimlar berish. reja: 1. umumiy ma`lumot. 2.oddiy qirqimlar. 3.murakkab qirqimlar. 4.kesimlar. 1. umumiy ma`lumot. buyumning ko'zga ko'rinmaydigan ichki tuzilishini aniqlash uchun qirqimlar qo'llaniladi. qirqimlar ham standartlashtirilgan bo'lib, qirqim hosil qilish uchun chizmada buyumning ichki tuzilishi bitta yoki bir nechta tekislik bilan fikran kesib ko'rsatiladi. qirqim shartli tasvir hisoblanib, unda buyumning tekislik bilan kesilgan joyi va kesuvchi tekislik orqasida joylashgan, ko'rinadigan qismlari ko'rsatiladi (185- chizma, a, b, c). bu yerda detal p tekislik bilan qirqilib, ikkiga: a va b bo'laklarga ajratilgan. fikran b bo'lak olib tashlangandan keyin a bo'lakning qirqilganjoyi shtrixlanadi. detalning bosh ko'rinishida ham o'sha qirqilgan joyi shtrixlangan. qirqimlarda kesuvchi tekislik detalni teng ikki qismga ajratsa, kesuvchi tekislik izi chizmada ko'rsatilmaydi (185-chizma, c). detaining qismidagi teshikni qirqib ko'rsatish lozim bo'lsa, kesuvchi tekislik izi uzuq chiziqlar bilan ko'rsatiladi va qirqim a—a kabi belgilanadi (186-chizma). …

2 / 6

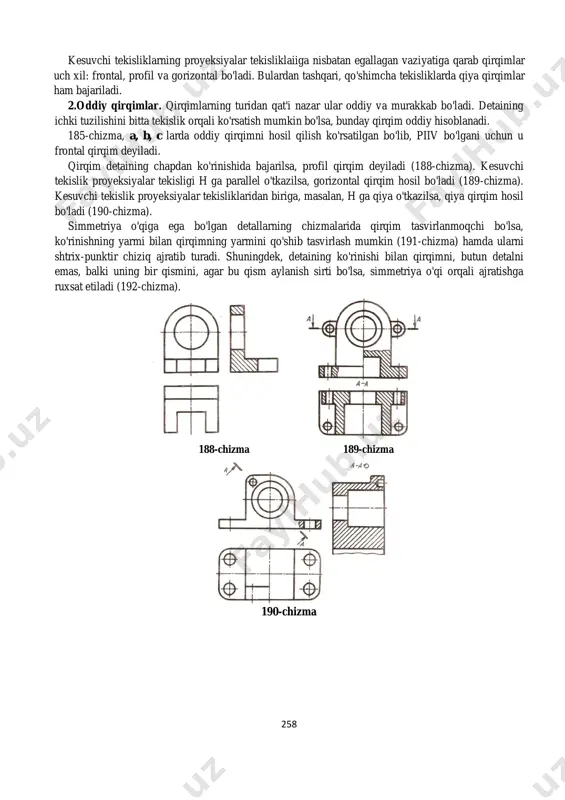

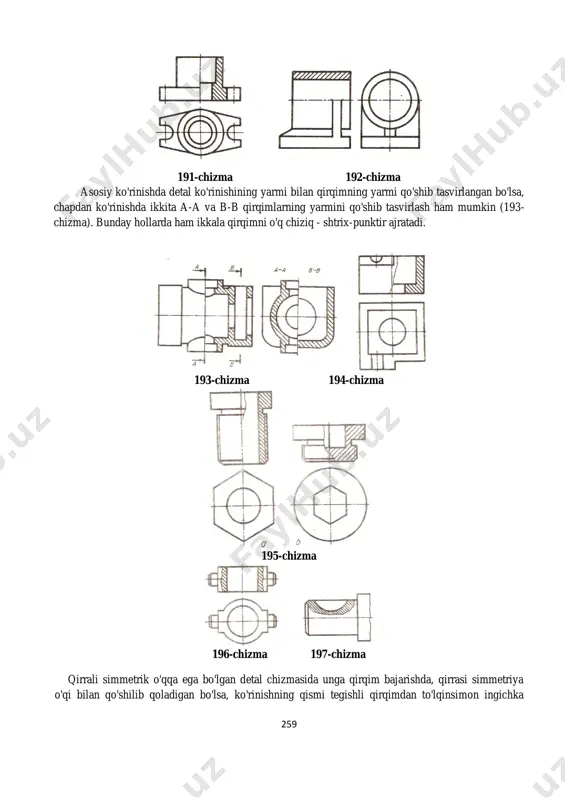

al qirqim deyiladi. qirqim detaining chapdan ko'rinishida bajarilsa, profil qirqim deyiladi (188-chizma). kesuvchi tekislik proyeksiyalar tekisligi h ga parallel o'tkazilsa, gorizontal qirqim hosil bo'ladi (189-chizma). kesuvchi tekislik proyeksiyalar tekisliklaridan biriga, masalan, h ga qiya o'tkazilsa, qiya qirqim hosil bo'ladi (190-chizma). simmetriya o'qiga ega bo'lgan detallarning chizmalarida qirqim tasvirlanmoqchi bo'lsa, ko'rinishning yarmi bilan qirqimning yarmini qo'shib tasvirlash mumkin (191-chizma) hamda ularni shtrix-punktir chiziq ajratib turadi. shuningdek, detaining ko'rinishi bilan qirqimni, butun detalni emas, balki uning bir qismini, agar bu qism aylanish sirti bo'lsa, simmetriya o'qi orqali ajratishga ruxsat etiladi (192-chizma). 188-chizma 189-chizma 190-chizma 259 191-chizma 192-chizma asosiy ko'rinishda detal ko'rinishining yarmi bilan qirqimning yarmi qo'shib tasvirlangan bo'lsa, chapdan ko'rinishda ikkita a-a va b-b qirqimlarning yarmini qo'shib tasvirlash ham mumkin (193- chizma). bunday hollarda ham ikkala qirqimni o'q chiziq - shtrix-punktir ajratadi. 193-chizma 194-chizma 195-chizma 196-chizma 197-chizma qirrali simmetrik o'qqa ega bo'lgan detal chizmasida unga qirqim bajarishda, qirrasi simmetriya o'qi bilan qo'shilib …

3 / 6

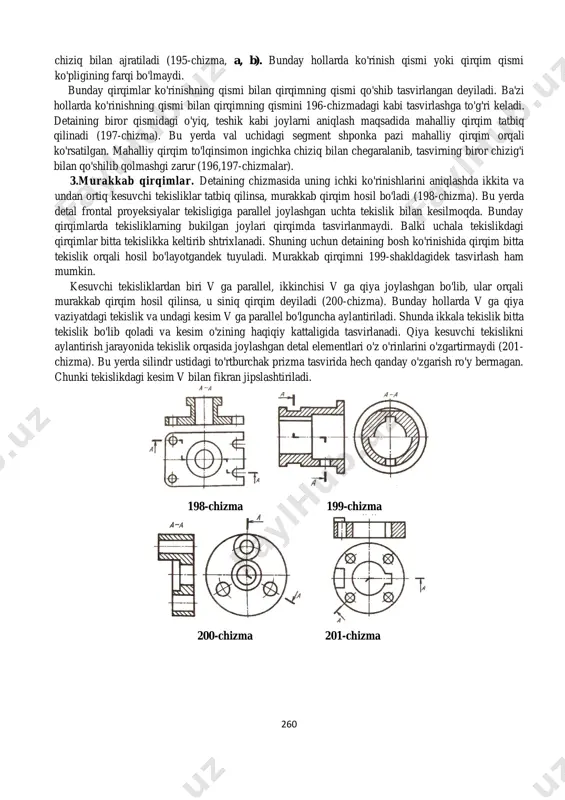

196,197-chizmalar). 3.murakkab qirqimlar. detaining chizmasida uning ichki ko'rinishlarini aniqlashda ikkita va undan ortiq kesuvchi tekisliklar tatbiq qilinsa, murakkab qirqim hosil bo'ladi (198-chizma). bu yerda detal frontal proyeksiyalar tekisligiga parallel joylashgan uchta tekislik bilan kesilmoqda. bunday qirqimlarda tekisliklarning bukilgan joylari qirqimda tasvirlanmaydi. balki uchala tekislikdagi qirqimlar bitta tekislikka keltirib shtrixlanadi. shuning uchun detaining bosh ko'rinishida qirqim bitta tekislik orqali hosil bo'layotgandek tuyuladi. murakkab qirqimni 199-shakldagidek tasvirlash ham mumkin. kesuvchi tekisliklardan biri v ga parallel, ikkinchisi v ga qiya joylashgan bo'lib, ular orqali murakkab qirqim hosil qilinsa, u siniq qirqim deyiladi (200-chizma). bunday hollarda v ga qiya vaziyatdagi tekislik va undagi kesim v ga parallel bo'lguncha aylantiriladi. shunda ikkala tekislik bitta tekislik bo'lib qoladi va kesim o'zining haqiqiy kattaligida tasvirlanadi. qiya kesuvchi tekislikni aylantirish jarayonida tekislik orqasida joylashgan detal elementlari o'z o'rinlarini o'zgartirmaydi (201- chizma). bu yerda silindr ustidagi to'rtburchak prizma tasvirida hech qanday o'zgarish ro'y bermagan. chunki tekislikdagi kesim v bilan …

4 / 6

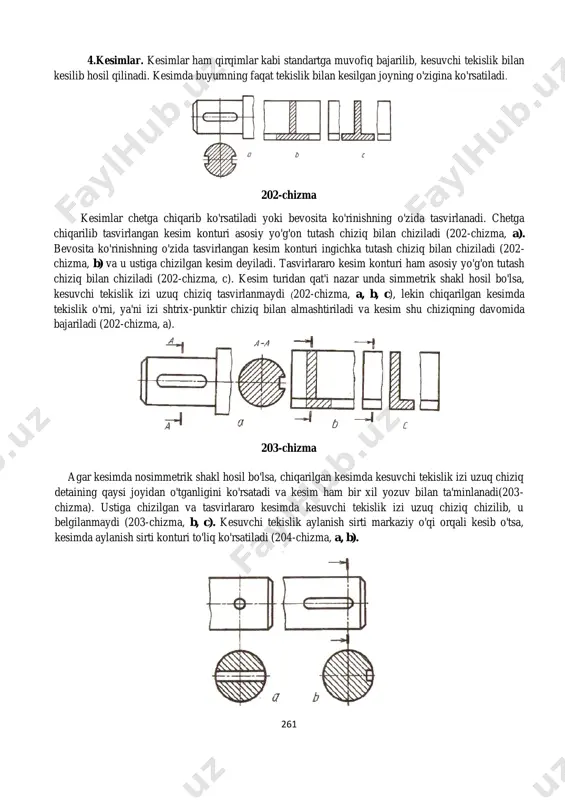

azar unda simmetrik shakl hosil bo'lsa, kesuvchi tekislik izi uzuq chiziq tasvirlanmaydi (202-chizma, a, b, c), lekin chiqarilgan kesimda tekislik o'rni, ya'ni izi shtrix-punktir chiziq bilan almashtiriladi va kesim shu chiziqning davomida bajariladi (202-chizma, a). 203-chizma agar kesimda nosimmetrik shakl hosil bo'lsa, chiqarilgan kesimda kesuvchi tekislik izi uzuq chiziq detaining qaysi joyidan o'tganligini ko'rsatadi va kesim ham bir xil yozuv bilan ta'minlanadi(203- chizma). ustiga chizilgan va tasvirlararo kesimda kesuvchi tekislik izi uzuq chiziq chizilib, u belgilanmaydi (203-chizma, b, c). kesuvchi tekislik aylanish sirti markaziy o'qi orqali kesib o'tsa, kesimda aylanish sirti konturi to'liq ko'rsatiladi (204-chizma, a, b). 262 204-chizma bitta detalga tegishli bo'lgan bir nechta bir xil kesimlar uchun kesuvchi tekisliklar izi uzuq chiziq bir xil harf bilan belgilanadi va bitta chiziladi (205-chizma). kesuvchi tekisliklarni tanlashda, ularni o'tqazishda normal ko'ndalang kesim hosil qilinishiga e'tibor beriladi (206-chizma). qiya joylashgan detalga tegishli bo'lgan bir nechta bir xil kesimlarni ifoda qiluvchi tasvir 207-chizmadagi …

5 / 6

n ma’lumotnoma t., “a.navoiy milliy kutubxonasi”, 2005 yil, 6-13 betlar.
