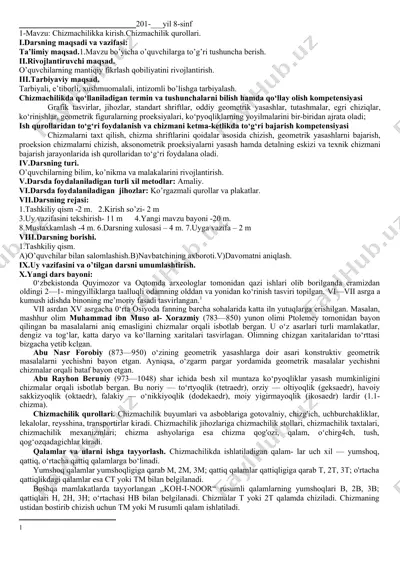

_____________________________201-___yil 8-sinf 1-mavzu: chizmachilikka kirish.chizmachilik qurollari. i.darsning maqsadi va vazifasi: ta’limiy maqsad.1.mavzu bo’yicha o’quvchilarga to’g’ri tushuncha berish. ii.rivojlantiruvchi maqsad. o’quvchilarning mantiqiy fikrlash qobiliyatini rivojlantirish. iii.tarbiyaviy maqsad. tarbiyali, e’tiborli, xushmuomalali, intizomli bo’lishga tarbiyalash. chizmachilikda qo‘llaniladigan termin va tushunchalarni bilish hamda qo‘llay olish kompetensiyasi grafik tasvirlar, jihozlar, standart shriftlar, oddiy geometrik yasashlar, tutashmalar, egri chiziqlar, ko‘rinishlar, geometrik figuralarning proeksiyalari, ko‘pyoqliklarning yoyilmalarini bir-biridan ajrata oladi; ish qurollaridan to‘g‘ri foydalanish va chizmani ketma-ketlikda to‘g‘ri bajarish kompetensiyasi chizmalarni taxt qilish, chizma shriftlarini qoidalar asosida chizish, geometrik yasashlarni bajarish, proeksion chizmalarni chizish, aksonometrik proeksiyalarni yasash hamda detalning eskizi va texnik chizmani bajarish jarayonlarida ish qurollaridan to‘g‘ri foydalana oladi. iv.darsning turi. o’quvchilarning bilim, ko’nikma va malakalarini rivojlantirish. v.darsda foydalaniladigan turli xil metodlar: amaliy. vi.darsda foydalaniladigan jihozlar: ko’rgazmali qurollar va plakatlar. vii.darsning rejasi: 1.tashkiliy qism -2 m. 2.kirish so’zi- 2 m 3.uy vazifasini tekshirish- 11 m 4.yangi mavzu bayoni -20 m. 8.mustaxkamlash -4 m. 6.darsning xulosasi – 4 …

2 / 57

iln yutuqlarga erishilgan. masalan, mashhur olim muhammad ibn muso al- xorazmiy (783—850) yunon olimi ptolemey tomonidan bayon qilingan ba masalalarni aniq emasligini chizmalar orqali isbotlab bergan. u o‘z asarlari turli mamlakatlar, dengiz va tog‘lar, katta daryo va ko‘llarning xaritalari tasvirlagan. olimning chizgan xaritalaridan to‘rttasi bizgacha yetib kclgan. abu nasr forobiy (873—950) o‘zining geometrik yasashlarga doir asari konstruktiv geometrik masalalarni yechishni bayon etgan. ayniqsa, o‘zgarm pargar yordamida geometrik masalalar yechishni chizmalar orqali bataf bayon etgan. abu rayhon beruniy (973—1048) shar ichida besh xil muntaza ko‘pyoqliklar yasash mumkinligini chizmalar orqali isbotlab bergan. bu noriy — to‘rtyoqlik (tetraedr), orziy — oltiyoqlik (geksaedr), havoiy sakkizyoqlik (oktaedr), falakiy — o‘nikkiyoqlik (dodekaedr), moiy yigirmayoqlik (ikosaedr) lardir (1.1-chizma). chizmachilik qurollari. chizmachilik buyumlari va asboblariga gotovalniy, chizg'ich, uchburchakliklar, lekalolar, reysshina, transportirlar kiradi. chizmachilik jihozlariga chizmachilik stollari, chizmachilik taxtalari, chizmachilik mexanizmlari; chizma ashyolariga esa chizma qog'ozi, qalam, o‘chirg4ch, tush, qog‘ozqadagichlar kiradi. qalamlar va ularni ishga tayyorlash. chizmachilikda ishlatiladigan qalam- …

3 / 57

ozdan (1.7- chizma, b) foydalanib, unga ishqalab o‘tkirlanadi. sirkulda ingichka chiziqlarni chizish uchun 1.7-chizma, d da ko‘rsatilgandek qalamning sterjenini bir tomonlama qum qog‘ozga ishqalab o‘tkirlanadi. chizilgan chizmani ustidan bosib chizishda qalam uchi kurak shaklida tayyorlanadi (1.7-chizma, e). hozirgi vaqtda chizmalar chizishda turli yo‘g‘onlikdagi grafit sterjenli qalamlardan foydalanilmoqda. ingichkaroq sterjenlardan ingichka chiziqlarni, yo‘g‘onroq sterjenlardan kontur chiziqlarni chizishda foydalanish mumkin. 0‘chirg‘ich (rezinka). chizmachilikda, asosan, yumshoq o‘chirg‘ichlar ishlatiladi (1.8-chizma). ortiqcha chiziqlarni o‘chirish paytida chizma chap qoi bilan bosib turiladi va o‘chiriladi. chizg‘ich. chizma chizishda chizg‘ichning mil- limetrlangan qirrasidan foydalaniladi. chizg‘ichning ikkala chizma chiziladigan qirralari silliq va to‘g‘ri bo‘lishi kerak. uchburchakliklar. chizmachilik darslari uchun 450х450х900 va 300х600х900 burchakli ikkita uchburchaklik tashkil etadi. xi.darsning xulosasi. o’tilgan mavzu bo’yicha o’quvchilar bilan savol-javob o’tkazish. xii.uyga vazifa. a)mavzuni o’qib kelish. b)konspekt qilish.v)keyingi darsga tayyorgarlik ko’rish. tasdiqlayman:______________ o’tibdo’. _____________________________201-___yil 8-sinf 2-mavzu: chizma qog’ozlarining o’lchamlari.masshtab.. i.darsning maqsadi va vazifasi: ta’limiy maqsad.1.mavzu bo’yicha o’quvchilarga to’g’ri tushuncha berish. ii.rivojlantiruvchi maqsad. o’quvchilarning mantiqiy …

4 / 57

a to‘g‘ri bajarish kompetensiyasi chizmalarni taxt qilish, chizma shriftlarini qoidalar asosida chizish, geometrik yasashlarni bajarish, proeksion chizmalarni chizish, aksonometrik proeksiyalarni yasash hamda detalning eskizi va texnik chizmani bajarish jarayonlarida ish qurollaridan to‘g‘ri foydalana oladi. iv.darsning turi. o’quvchilarning bilim, ko’nikma va malakalarini rivojlantirish. v.darsda foydalaniladigan turli xil metodlar: amaliy. vi.darsda foydalaniladigan jihozlar: ko’rgazmali qurollar va plakatlar. vii.darsning rejasi: 1.tashkiliy qism -2 m. 2.kirish so’zi- 2 m 3.uy vazifasini tekshirish- 11 m 4.yangi mavzu bayoni -20 m. 8.mustaxkamlash -4 m. 6.darsning xulosasi – 4 m. 7.uyga vazifa – 2 m viii.darsning borishi. 1.tashkiliy qism. a)o’quvchilar bilan salomlashish.b)navbatchining axboroti.v)davomatni aniqlash. ix.uy vazifasini va o’tilgan darsni umumlashtirish. x.yangi dars bayoni:chizma chizislming birinchi bosqichi cliiziqlami qalam bilan ingichka qilib chizib chiqishdan iboratdir. qalam bilan chizma chizishda asosiy qoidalar. 0‘lchamlar chizmaga o‘lchash chizg‘ichi yoki rejalash sirkuli yordamida o‘lchab qo‘yiladi. agar cliiziladigan shakl simmetrik bo‘lsa, u vaqtda awal simmetriya o‘qi chiziladi. berilgan o‘lchamning yarmi simmetriya o‘qining ikki …

5 / 57

dirib chiziladi. shuni unutmaslik kerakki, yo‘g‘on kontur, ya’ni yo‘g‘on cliiziqlar ingichka chiziqlar ichidan chizilsa, detal konturi kichiklashib, tashqarisidan chizilsa, kattalashib ketadi.sirkulga o‘rnatish uchun to‘g‘ri chiziqlarning ustidan bostirib cliiziladigan qalamga nisbatan biroz yumshoqroq qalam olish lozim. shunda cliiziqlar aniq chiziladi va qog‘ozdagi aylanalar markazlari joylashgan nuqta haddan ortiq kengayib ketmaydi. markazlarni saqlab qolish uchun sirkul oyog‘idagi ignani chizma tekisligiga perpendikular bo‘lishiga katta e’tibor beriladi. aylana radiusining kattaligiga qarab ignani kerakli vaziyatga o‘zgartirib turish lozim. bitta markazli konsentrik aylanalami chizishda sentrik degan moslamadan foydalaniladi.chizma tayyor bo‘lgandan keyin ortiqcha chiziqlar o‘chiriladi, xatolari bo‘lsa to‘g‘rilanadi. ortiqcha yoki xato chizilgan cliiziqlami o‘chirishda shablonlardan foydalanish tavsiya etiladi. chizma masshtablari. texnikada juda mayda detallar yoki juda katta, masalan, paxta terish kombaynining bunkeri, uylar, ko‘prik kabilardan foydalaniladi. ular juda katta o‘lchamlarga ega. lekin ularni chizmada haqiqiy kattaligida chizib bo‘lmaydi. chizma qog‘oziga sig‘dirish maqsadida katta narsalarni kichraytirib, kichik narsalarni esa kattalashtirib chizishga to‘g‘ri keladi. buning uchun cliizma masshtablaridan foydalaniladi. …
