1 / 11

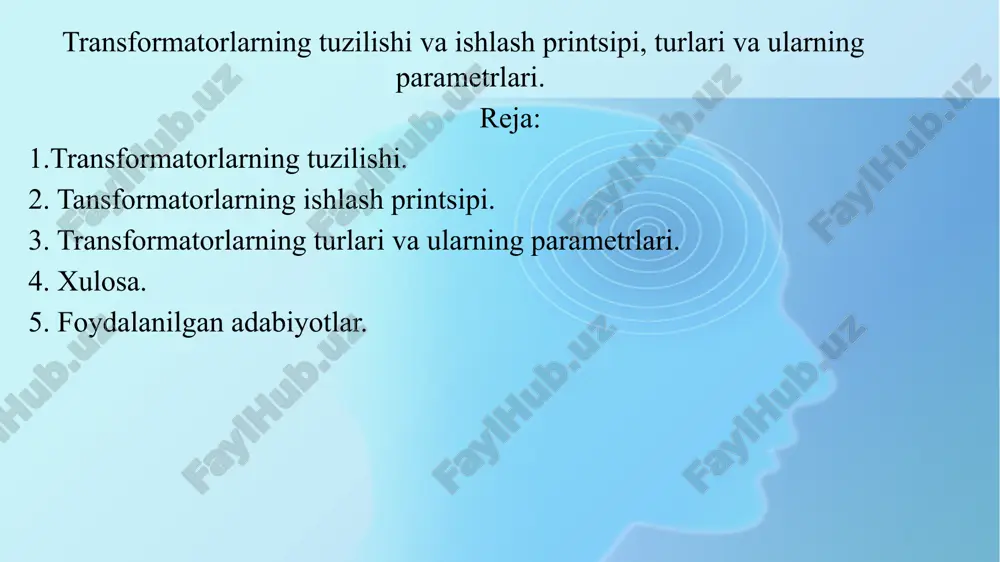

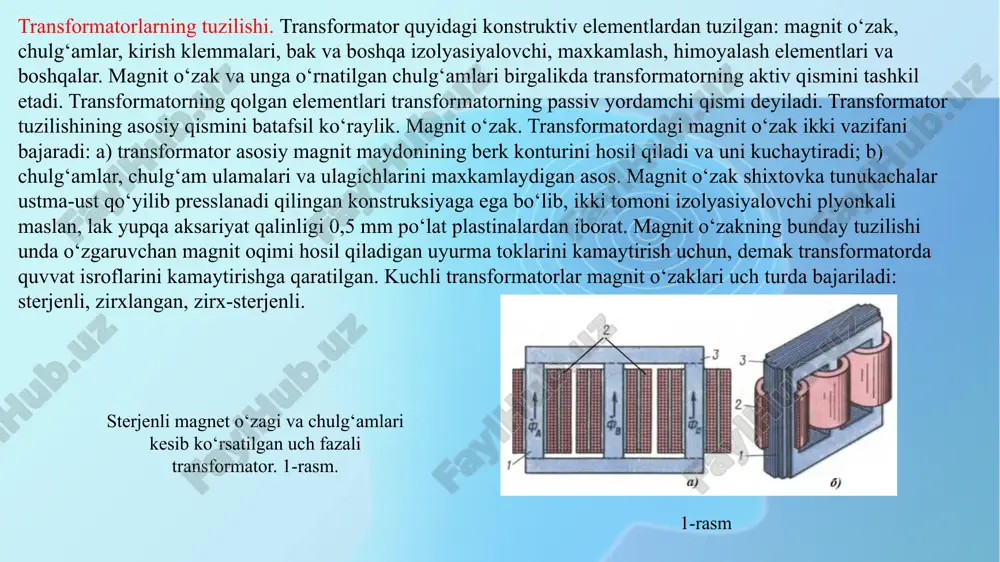

prezentatsiya powerpoint andijon mashinasozlik instituti elektrotexnika fakulteti eee yo`nalishi k-91-21 guruh talabasi usupjonov saidbekning stansiya va podstansiyalarni elektr qismi fanidan tayyorlagan mustaqil ishi. transformatorlarning tuzilishi va ishlash printsipi, turlari va ularning parametrlari. reja: 1.transformatorlarning tuzilishi. 2. tansformatorlarning ishlash printsipi. 3. transformatorlarning turlari va ularning parametrlari. 4. xulosa. 5. foydalanilgan adabiyotlar. transformatorlarning tuzilishi. transformator quyidagi konstruktiv elementlardan tuzilgan: magnit o‘zak, chulg‘amlar, kirish klemmalari, bak va boshqa izolyasiyalovchi, maxkamlash, himoyalash elementlari va boshqalar. magnit o‘zak va unga o‘rnatilgan chulg‘amlari birgalikda transformatorning aktiv qismini tashkil etadi. transformatorning qolgan elementlari transformatorning passiv yordamchi qismi deyiladi. transformator tuzilishining asosiy qismini batafsil ko‘raylik. magnit o‘zak. transformatordagi magnit o‘zak ikki vazifani bajaradi: a) transformator asosiy magnit maydonining berk konturini hosil qiladi va uni kuchaytiradi; b) chulg‘amlar, chulg‘am ulamalari va ulagichlarini maxkamlaydigan asos. magnit o‘zak shixtovka tunukachalar ustma-ust qo‘yilib presslanadi qilingan konstruksiyaga ega bo‘lib, ikki tomoni izolyasiyalovchi plyonkali maslan, lak yupqa aksariyat qalinligi 0,5 mm po‘lat plastinalardan iborat. …

2 / 11

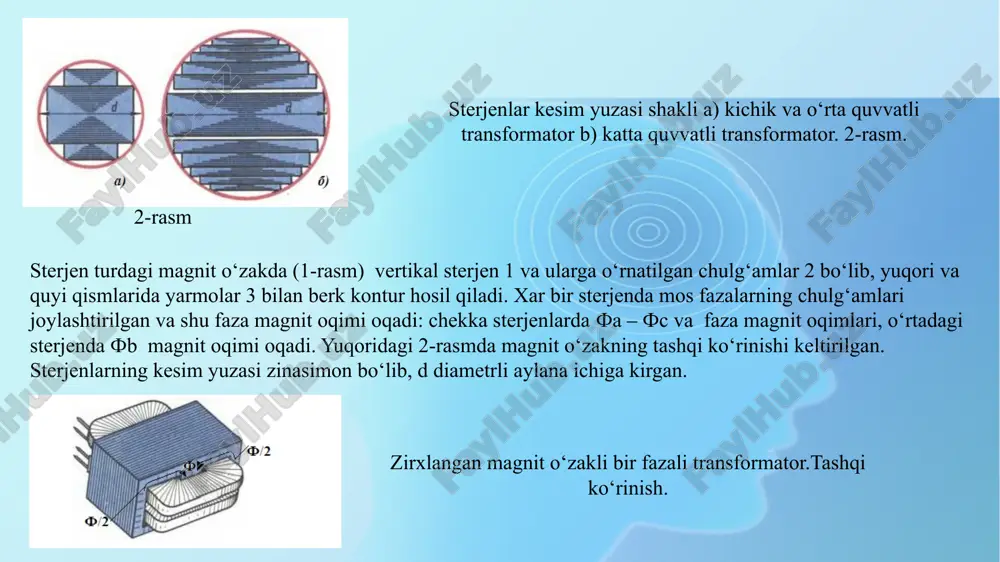

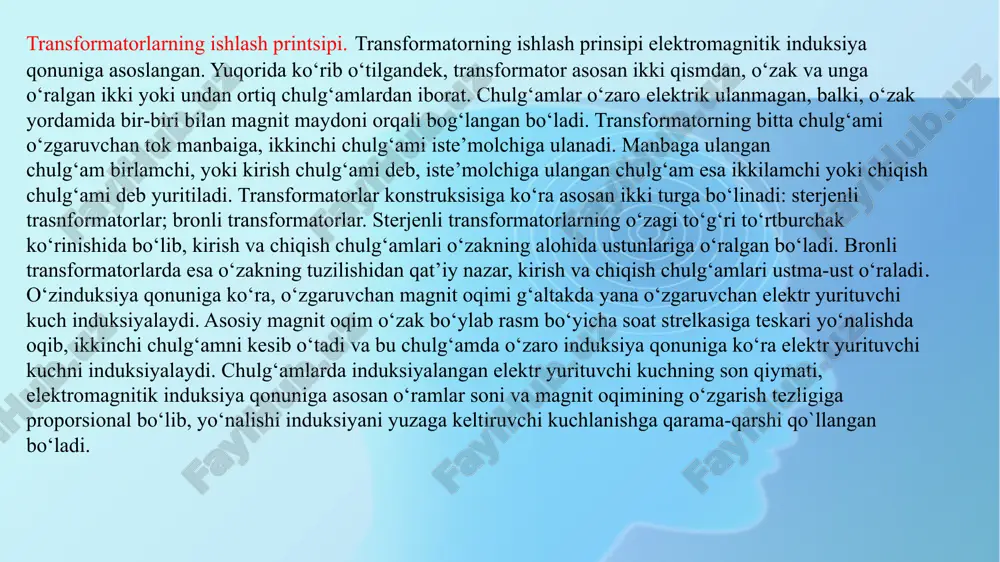

chulg‘amlar 2 bo‘lib, yuqori va quyi qismlarida yarmolar 3 bilan berk kontur hosil qiladi. xar bir sterjenda mos fazalarning chulg‘amlari joylashtirilgan va shu faza magnit oqimi oqadi: chekka sterjenlarda fa ‒ fc va faza magnit oqimlari, o‘rtadagi sterjenda fb magnit oqimi oqadi. yuqoridagi 2-rasmda magnit o‘zakning tashqi ko‘rinishi keltirilgan. sterjenlarning kesim yuzasi zinasimon bo‘lib, d diametrli aylana ichiga kirgan. zirxlangan magnit o‘zakli bir fazali transformator.tashqi ko‘rinish. transformatorlarning ishlash printsipi. transformatorning ishlash prinsipi elektromagnitik induksiya qonuniga asoslangan. yuqorida ko‘rib o‘tilgandek, transformator asosan ikki qismdan, o‘zak va unga o‘ralgan ikki yoki undan ortiq chulg‘amlardan iborat. chulg‘amlar o‘zaro elektrik ulanmagan, balki, o‘zak yordamida bir-biri bilan magnit maydoni orqali bog‘langan bo‘ladi. transformatorning bitta chulg‘ami o‘zgaruvchan tok manbaiga, ikkinchi chulg‘ami iste’molchiga ulanadi. manbaga ulangan chulg‘am birlamchi, yoki kirish chulg‘ami deb, iste’molchiga ulangan chulg‘am esa ikkilamchi yoki chiqish chulg‘ami deb yuritiladi. transformatorlar konstruksisiga ko‘ra asosan ikki turga bo‘linadi: sterjenli trasnformatorlar; bronli transformatorlar. sterjenli transformatorlarning o‘zagi to‘g‘ri …

3 / 11

g o‘zgarish tezligiga proporsional bo‘lib, yo‘nalishi induksiyani yuzaga keltiruvchi kuchlanishga qarama-qarshi qo`llangan bo‘ladi. transformatorlarning turlari va ularning parametrlari. elektr stantsiya va podstantsiyalariga oʻrnatilgan kuch transformatorlari elektr energiyani bir kuchlanishdan ikkinchisiga aylantirish uchun xizmat qiladi. uch fazali transformatorlar eng koʻp tarqalgan, chunki ularda jami quvvati xuddi shuncha boʻlgan uchta bir fazali transformatorlarga qaraganda isroflar 12–15%, aktiv materiallar sarfi bilan qiymati 20–25% kam. transformatorsozlikdagi taraqqiyot 220 va 500 kv kuchlanishli, quvvati 630 mva gacha, 330 kv kuchlanishli, quvvati 1000 mva li uch fazali transformatorlarni va 500/110 kvli, birlik quvvati 250 kva li avtotransformatorlarni ishlab chiqarish imkoniyatini berdi. transformatorlarning chegara birlik quvvati uni transportirovka qilish sharoitlari, massasi va oʻlchamlari bilan cheklanadi. bir fazali transformatorlar, odatda, etarli quvvatga ega bo‘lgan uch fazali transformator tayyorlash mumkin bo‘lmagan yoki transportirovka qilish ancha qiyin bo‘lgan hollardagina qo‘llaniladi. bir fazali transformatorlar guruhlarining eng katta quvvati 500 kv kuchlanishda 1600 mva; 750 kv kuchlanishda 1250 mva ga teng. har …

4 / 11

i ta’minlash sxemalarida, shuningdek qisqa tutashuv tokining kattaligini cheklash maqsadlarida pasaytiruvchi podstansiyalarda ham keng qo‘llaniladi. transformatorning nominal quvvati, kuchlanishi, toki, qisqa tutashuv kuchlanishi, salt ishlash toki, salt ishlash bilan qisqa tutashuvdagi isroflar transformatorning asosiy parametrlari hisoblanadi. transformatorning nominal quvvati deb uning pasportida ko‘rsatilgan to‘la quvvatining qiymatiga aytilib, nominal chastota va kuchlanishda, o‘rnatish joyi va sovitish muhiti nominal bo‘lgan sharoitlarda transformatorni shu quvvat bilan uzluksiz yuklash mumkin. ikki chulg‘amli transformatorlarning nominal quvvati uning har bir chulg‘amining quvvatidan iborat. uch chulg‘amli transformatorlar chulg‘amlarining nominal quvvatlari bir-biriga teng. transformatorlarning prinspial sxemalari: a)-ikki chulg‘amli; b)-uch chulg‘amli;v)-past chulg‘amli ajratilgan ikki chulg‘am. xil qilib tayyorlanadi. quvvatlari har xil bo‘lganda har bir alohida chulg‘amlarning nominal quvvatlari orasida eng kattasi transformatorning nominal quvvati deb qabul qilinadi. chulg‘amlarning nominal kuchlanishlari - taransformatorning salt ishlashida birlamchi va ikkilamchi chulg‘amlarining kuchlanishlaridir. uch fazali transformator uchun - bu uning liniya fazalar orasidagi kuchlanishidir. bir fazali transformator agar yulduz sxemasida biriktirilib, uch fazali …

5 / 11

’minlovchi birlamchi chulg‘am kuchlanishidir. qisqa tutashuv kuchlanishi transformator kuchlanishining pasayish kattaligini aniqlab, uning chulg‘amlaridagi to‘la qarshilikni xarakterlaydi. uch chulg‘amli transformatorda qisqa tutashuv kuchlanishi uning bittadan chulg‘amini navbatma-navbat uzib qo‘yib, qolgan juft chulg‘amlar uchun aniqlanadi. chulg‘amlarning induktiv karshiligi aktiv qarshilikka qaraganda ancha katta uncha katta bo‘lmagan transformatorlarda 2-3 marta, yiriklarida esa 15-20 marta bo‘lganligi uchun uk asosan reaktiv qarshilikka, ya’ni chulg‘amlarning o‘zaro joylashishiga, ular orasidagi kanalning eniga, chulg‘amlarning balandligiga bog‘liq bo‘ladi. salt ishlash toki ic, po‘latdagi aktiv va reaktiv isroflarni xarakterlaydi va po‘latning magnit xossasiga, magnit o‘tkazgichning tuzilishi va uni yig‘ish sifatiga, hamda magnit induksiyasiga bog‘liq bo‘ladi. salt ishlash tokining kattaligi transformatorning nominal tokiga nisbatan foiz hisobida ifodalanadi. sovuqlayin prokatlangan po‘latdan yasalgan hozirgi transformatorlarda salt ishlash toklarining qiymati katta bo‘lmaydi. 3 salt ishlashdagi δrc va qisqa tutashishdagi δrk isroflar transformatorning qanchalik darajada tejamli ishlashini bildiradi. salt ishlashdagi isroflar po‘latning o‘ta magnitlanishi hamda uyurma toklarni hosil bo‘lishidan kelib chiqadigan isroflar yig‘indisidan iborat. …
