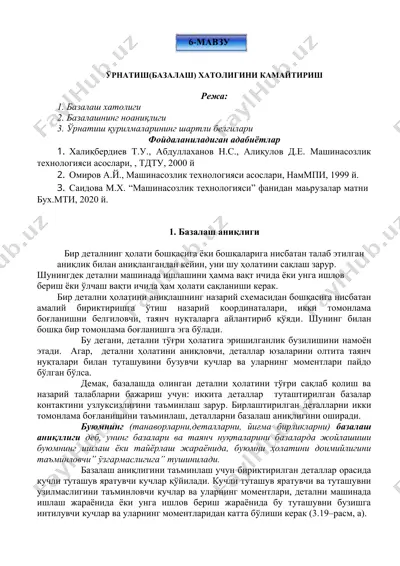

ўрнатиш(базалаш) хатолигини камайтириш режа: 1. базалаш хатолиги 2. базалашнинг ноаниқлиги 3. ўрнатиш қурилмаларининг шартли белгилари фойдаланиладиган адабиётлар 1. халиқбердиев т.у., абдуллаханов н.с., алиқулов д.е. машинасозлик технологияси асослари, , тдту, 2000 й 2. омиров а.й., машинасозлик технологияси асослари, наммпи, 1999 й. 3. саидова м.х. “машинасозлик технологияси” фанидан маьрузалар матни бух.мти, 2020 й. 1. базалаш аниқлиги бир деталнинг ҳолати бошқасига ёки бошқаларига нисбатан талаб этилган аниқлик билан аниқлангандан кейин, уни шу ҳолатини сақлаш зарур. шунингдек детални машинада ишлашини ҳамма вақт ичида ёки унга ишлов бериш ёки ўлчаш вақти ичида ҳам ҳолати сақланиши керак. бир детални ҳолатини аниқлашнинг назарий схемасидан бошқасига нисбатан амалий бириктиришга ўтиш назарий координаталари, икки томонлама боғланишни белгиловчи, таянч нуқталарга айлантириб қўяди. шунинг билан бошқа бир томонлама боғланишга эга бўлади. бу дегани, детални тўғри ҳолатига эришилганлик бузилишини намоён этади. агар, детални ҳолатини аниқловчи, деталлар юзаларини олтита таянч нуқталари билан туташувини бузувчи кучлар ва уларнинг моментлари пайдо бўлган бўлса. демак, базалашда …

2 / 5

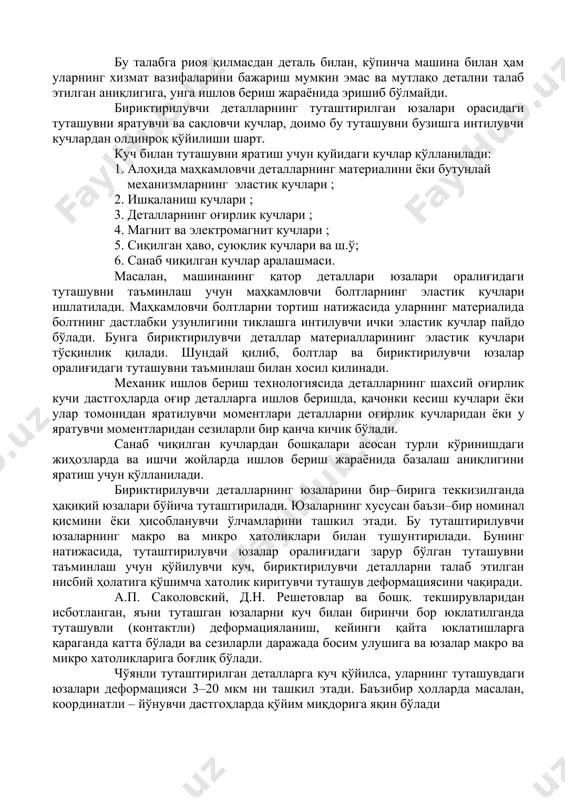

уларнинг моментларидан катта бўлиши керак (3.19–расм, а). бу талабга риоя қилмасдан деталь билан, кўпинча машина билан ҳам уларнинг хизмат вазифаларини бажариш мумкин эмас ва мутлақо детални талаб этилган аниқлигига, унга ишлов бериш жараёнида эришиб бўлмайди. бириктирилувчи деталларнинг туташтирилган юзалари орасидаги туташувни яратувчи ва сақловчи кучлар, доимо бу туташувни бузишга интилувчи кучлардан олдинроқ қўйилиши шарт. куч билан туташувни яратиш учун қуйидаги кучлар қўлланилади: 1. алоҳида маҳкамловчи деталларнинг материалини ёки бутунлай механизмларнинг эластик кучлари ; 2. ишқаланиш кучлари ; 3. деталларнинг оғирлик кучлари ; 4. магнит ва электромагнит кучлари ; 5. сиқилган ҳаво, суюқлик кучлари ва ш.ў; 6. санаб чиқилган кучлар аралашмаси. масалан, машинанинг қатор деталлари юзалари оралиғидаги туташувни таъминлаш учун маҳкамловчи болтларнинг эластик кучлари ишлатилади. маҳкамловчи болтларни тортиш натижасида уларнинг материалида болтнинг дастлабки узунлигини тиклашга интилувчи ички эластик кучлар пайдо бўлади. бунга бириктирилувчи деталлар материалларининг эластик кучлари тўсқинлик қилади. шундай қилиб, болтлар ва бириктирилувчи юзалар оралиғидаги туташувни таъминлаш билан хосил қилинади. …

3 / 5

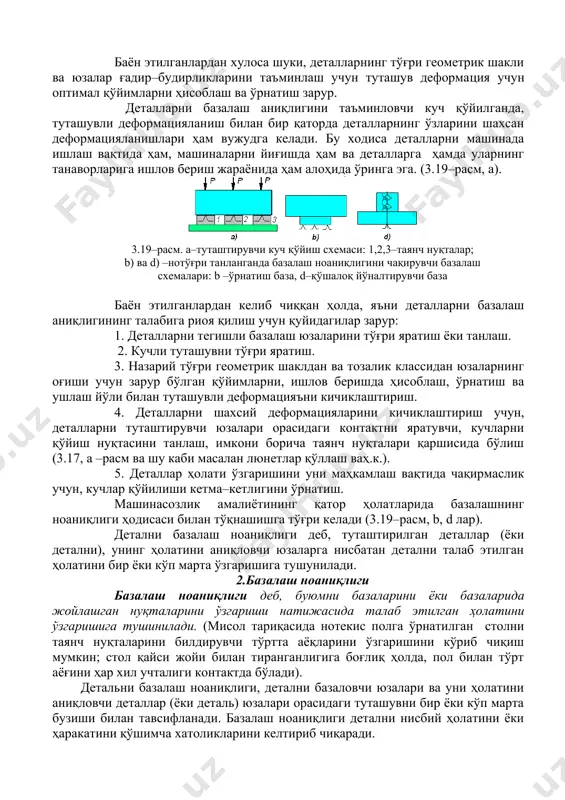

йилувчи куч, бириктирилувчи деталларни талаб этилган нисбий ҳолатига қўшимча хатолик киритувчи туташув деформациясини чақиради. а.п. саколовский, д.н. решетовлар ва бошқ. текширувларидан исботланган, яъни туташган юзаларни куч билан биринчи бор юклатилганда туташувли (контактли) деформацияланиш, кейинги қайта юклатишларга қараганда катта бўлади ва сезиларли даражада босим улушига ва юзалар макро ва микро хатоликларига боғлиқ бўлади. чўянли туташтирилган деталларга куч қўйилса, уларнинг туташувдаги юзалари деформацияси 3–20 мкм ни ташкил этади. баъзибир ҳолларда масалан, координатли – йўнувчи дастгоҳларда қўйим миқдорига яқин бўлади баён этилганлардан хулоса шуки, деталларнинг тўғри геометрик шакли ва юзалар ғадир–будирликларини таъминлаш учун туташув деформация учун оптимал қўйимларни ҳисоблаш ва ўрнатиш зарур. деталларни базалаш аниқлигини таъминловчи куч қўйилганда, туташувли деформацияланиш билан бир қаторда деталларнинг ўзларини шахсан деформацияланишлари ҳам вужудга келади. бу ходиса деталларни машинада ишлаш вақтида ҳам, машиналарни йиғишда ҳам ва деталларга ҳамда уларнинг танаворларига ишлов бериш жараёнида ҳам алоҳида ўринга эга. (3.19–расм, а). 3.19–расм. а–туташтирувчи куч қўйиш схемаси: 1,2,3–таянч нуқталар; b) ва …

4 / 5

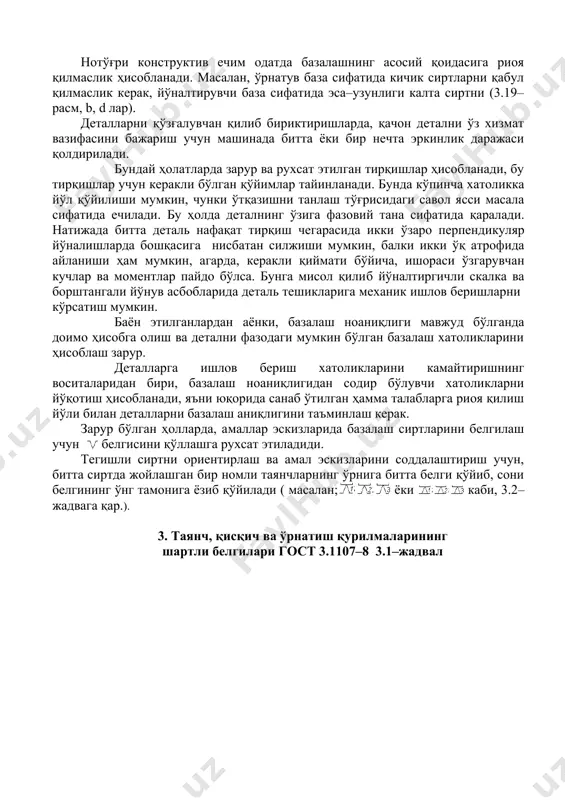

масалан люнетлар қўллаш ваҳ.к.). 5. деталлар ҳолати ўзгаришини уни маҳкамлаш вақтида чақирмаслик учун, кучлар қўйилиши кетма–кетлигини ўрнатиш. машинасозлик амалиётининг қатор ҳолатларида базалашнинг ноаниқлиги ҳодисаси билан тўқнашишга тўғри келади (3.19–расм, b, d лар). детални базалаш ноаниқлиги деб, туташтирилган деталлар (ёки детални), унинг ҳолатини аниқловчи юзаларга нисбатан детални талаб этилган ҳолатини бир ёки кўп марта ўзгаришига тушунилади. 2.базалаш ноаниқлиги базалаш ноаниқлиги деб, буюмни базаларини ёки базаларида жойлашган нуқталарини ўзгариши натижасида талаб этилган ҳолатини ўзгаришига тушинилади. (мисол тариқасида нотекис полга ўрнатилган столни таянч нуқталарини билдирувчи тўртта аёқларини ўзгаришини кўриб чиқиш мумкин; стол қайси жойи билан тиранганлигига боғлиқ ҳолда, пол билан тўрт аёғини ҳар хил учталиги контактда бўлади). детальни базалаш ноаниқлиги, детални базаловчи юзалари ва уни ҳолатини аниқловчи деталлар (ёки деталь) юзалари орасидаги туташувни бир ёки кўп марта бузиши билан тавсифланади. базалаш ноаниқлиги детални нисбий ҳолатини ёки ҳаракатини қўшимча хатоликларини келтириб чиқаради. нотўғри конструктив ечим одатда базалашнинг асосий қоидасига риоя қилмаслик ҳисобланади. масалан, ўрнатув …

5 / 5

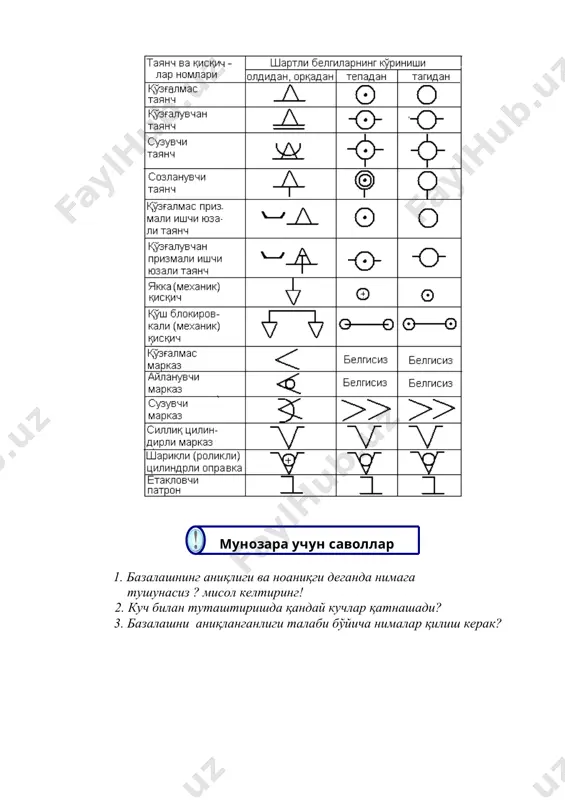

$иймати бўйича, ишораси ўзгарувчан кучлар ва моментлар пайдо бўлса. бунга мисол қилиб йўналтиргичли скалка ва борштангали йўнув асбобларида деталь тешикларига механик ишлов беришларни кўрсатиш мумкин. баён этилганлардан аёнки, базалаш ноаниқлиги мавжуд бўлганда доимо ҳисобга олиш ва детални фазодаги мумкин бўлган базалаш хатоликларини ҳисоблаш зарур. деталларга ишлов бериш хатоликларини камайтиришнинг воситаларидан бири, базалаш ноаниқлигидан содир бўлувчи хатоликларни йўқотиш ҳисобланади, яъни юқорида санаб ўтилган ҳамма талабларга риоя қилиш йўли билан деталларни базалаш аниқлигини таъминлаш керак. зарур бўлган ҳолларда, амаллар эскизларида базалаш сиртларини белгилаш учун белгисини қўллашга рухсат этиладиди. тегишли сиртни ориентирлаш ва амал эскизларини соддалаштириш учун, битта сиртда жойлашган бир номли таянчларнинг ўрнига битта белги қўйиб, сони белгининг ўнг тамонига ёзиб қўйилади ( масалан; ёки каби, 3.2–жадвага қар.). 3. таянч, қисқич ва ўрнатиш қурилмаларининг шартли белгилари гост 3.1107–8 3.1–жадвал shape \* mergeformat 1. базалашнинг аниқлиги ва ноаниқги деганда нимага тушунасиз ? мисол келтиринг! 2. куч билан туташтиришда қандай кучлар қатнашади? 3. базалашни …$
