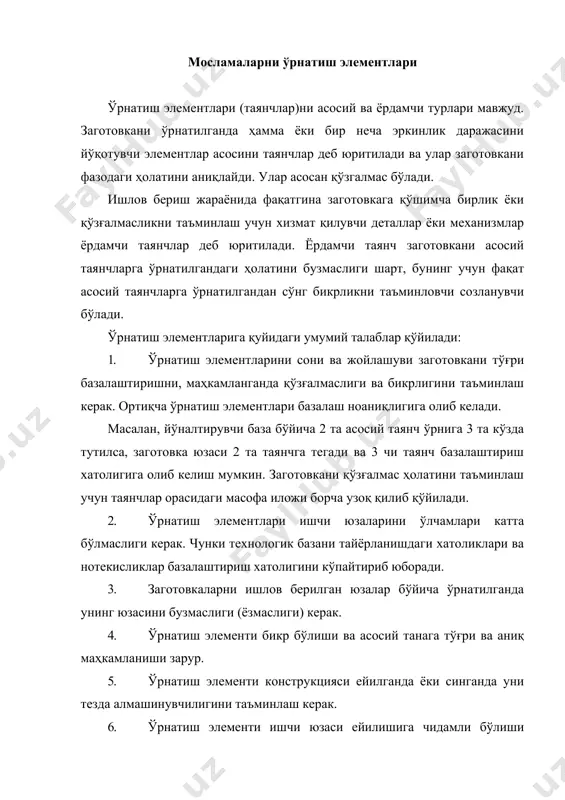

1710354711.doc мосламаларни ўрнатиш, маҳкамлаш элементлари режа: 1. мосламаларни ўрнатиш элементлари 2. мосламаларни маҳкамлаш қурилмалари 3. маҳкамлаш кучларини ҳисоблаш услублари 4. мосламаларнинг қисиш қурилмалари турлари мосламаларни ўрнатиш элементлари ўрнатиш элементлари (таянчлар)ни асосий ва ёрдамчи турлари мавжуд. заготовкани ўрнатилганда ҳамма ёки бир неча эркинлик даражасини йўқотувчи элементлар асосини таянчлар деб юритилади ва улар заготовкани фазодаги ҳолатини аниқлайди. улар асосан қўзгалмас бўлади. ишлов бериш жараёнида фақатгина заготовкага қўшимча бирлик ёки қўзғалмасликни таъминлаш учун хизмат қилувчи деталлар ёки механизмлар ёрдамчи таянчлар деб юритилади. ёрдамчи таянч заготовкани асосий таянчларга ўрнатилгандаги ҳолатини бузмаслиги шарт, бунинг учун фақат асосий таянчларга ўрнатилгандан сўнг бикрликни таъминловчи созланувчи бўлади. ўрнатиш элементларига қуйидаги умумий талаблар қўйилади: 1. ўрнатиш элементларини сони ва жойлашуви заготовкани тўғри базалаштиришни, маҳкамланганда қўзғалмаслиги ва бикрлигини таъминлаш керак. ортиқча ўрнатиш элементлари базалаш ноаниқлигига олиб келади. масалан, йўналтирувчи база бўйича 2 та асосий таянч ўрнига 3 та кўзда тутилса, заготовка юзаси 2 та таянчга тегади ва 3 чи таянч …

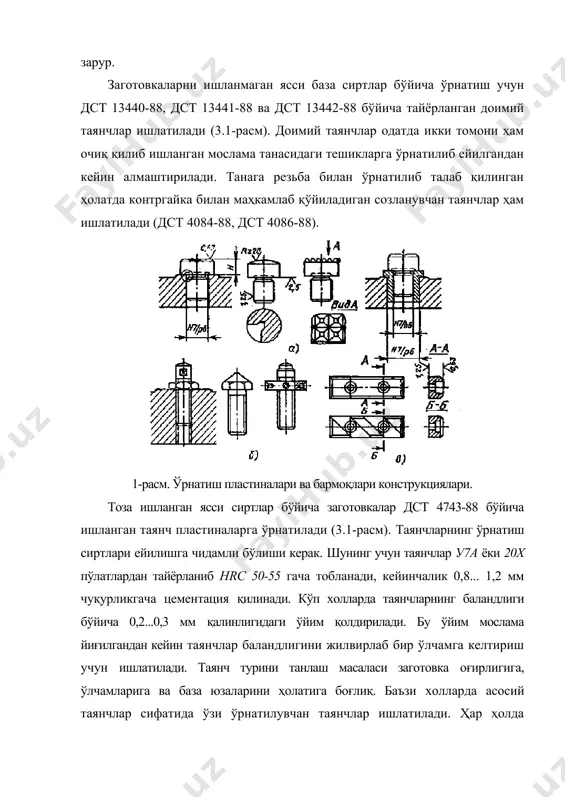

ст 13440-88, дст 13441-88 ва дст 13442-88 бўйича тайёрланган доимий таянчлар ишлатилади (3.1-расм). доимий таянчлар одатда икки томони ҳам очиқ қилиб ишланган мослама танасидаги тешикларга ўрнатилиб ейилгандан кейин алмаштирилади. танага резьба билан ўрнатилиб талаб қилинган ҳолатда контргайка билан маҳкамлаб қўйиладиган созланувчан таянчлар ҳам ишлатилади (дст 4084-88, дст 4086-88). 1-расм. ўрнатиш пластиналари ва бармоқлари конструкциялари. тоза ишланган ясси сиртлар бўйича заготовкалар дст 4743-88 бўйича ишланган таянч пластиналарга ўрнатилади (3.1-расм). таянчларнинг ўрнатиш сиртлари ейилишга чидамли бўлиши керак. шунинг учун таянчлар у7а ёки 20х пўлатлардан тайёрланиб нrc 50-55 гача тобланади, кейинчалик 0,8... 1,2 мм чуқурликгача цементация қилинади. кўп холларда таянчларнинг баландлиги бўйича 0,2...0,3 мм қалинлигидаги ўйим қолдирилади. бу ўйим мослама йиғилгандан кейин таянчлар баландлигини жилвирлаб бир ўлчамга келтириш учун ишлатилади. таянч турини танлаш масаласи заготовка оғирлигига, ўлчамларига ва база юзаларини ҳолатига боғлиқ. баъзи холларда асосий таянчлар сифатида ўзи ўрнатилувчан таянчлар ишлатилади. ҳар ҳолда мосламаларни лойиҳалаётиб ўрнатиш сиртларидан металл ўриниларини осон тозалаш шароитлари таъминланиши …

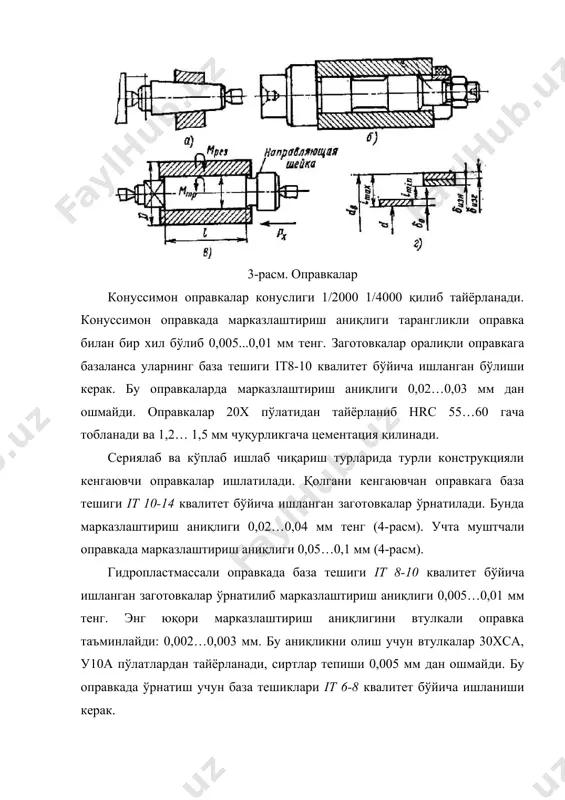

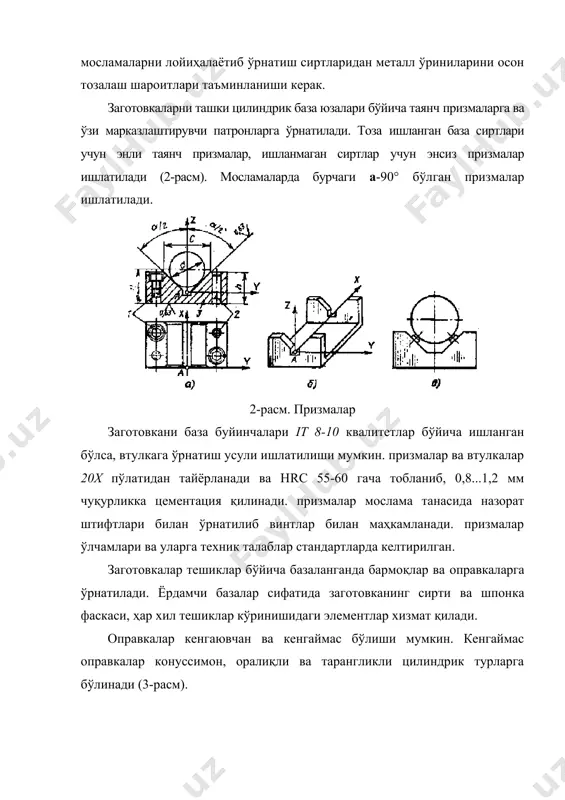

а бармоқлар ва оправкаларга ўрнатилади. ёрдамчи базалар сифатида заготовканинг сирти ва шпонка фаскаси, ҳар хил тешиклар кўринишидаги элементлар хизмат қилади. оправкалар кенгаювчан ва кенгаймас бўлиши мумкин. кенгаймас оправкалар конуссимон, оралиқли ва тарангликли цилиндрик турларга бўлинади (3-расм). 3-расм. оправкалар конуссимон оправкалар конуслиги 1/2000 1/4000 қилиб тайёрланади. конуссимон оправкада марказлаштириш аниқлиги тарангликли оправка билан бир хил бўлиб 0,005...0,01 мм тенг. заготовкалар оралиқли оправкага базаланса уларнинг база тешиги iт8-10 квалитет бўйича ишланган бўлиши керак. бу оправкаларда марказлаштириш аниқлиги 0,02…0,03 мм дан ошмайди. оправкалар 20х пўлатидан тайёрланиб нrc 55…60 гача тобланади ва 1,2… 1,5 мм чуқурликгача цементация қилинади. сериялаб ва кўплаб ишлаб чиқариш турларида турли конструкцияли кенгаювчи оправкалар ишлатилади. қолгани кенгаювчан оправкага база тешиги it 10-14 квалитет бўйича ишланган заготовкалар ўрнатилади. бунда марказлаштириш аниқлиги 0,02…0,04 мм тенг (4-расм). учта муштчали оправкада марказлаштириш аниқлиги 0,05…0,1 мм (4-расм). гидропластмассали оправкада база тешиги it 8-10 квалитет бўйича ишланган заготовкалар ўрнатилиб марказлаштириш аниқлиги 0,005…0,01 мм тенг. энг юқори …

и g6 дан f8 гача асосий четланишлари билан ишланади. тана кўринишидаги деталлар ўрнатилганда иккита бармоқ ишлатилади ва уларнинг биттаси кертилган (ромбик) бўлиши керак (6-расм). бундай деталларнинг база текислиги тоза ишланган, тешиклари эса it 8 квалитет бўйича ишланган бўлиши керак. кертилган бармоқлар ҳам доимий ва алмашинувчан бўлиши мумкин ва дст 12210-86 билан 12212-86 талабларига биноан тайёрланади. -расм. кертилган ўрнатиш бармоғи вал кўринишидаги деталлар марказ уяси бўйича ўрнатилганда бурчаги 50…600 марказлар ишлатилади (7- расм). марказлар олдинги (7 г. д-расм) ва кетинги (7 а, б, в-расм) бўлиши мумкин. вал ўқи бўйлаб аниқ ўрнатиш талаб қилинганда олдинги марказ ўзгарувчан бўлиши керак (7-расм). цилиндрик ва конуссимон тишли ғилдиракларни марказ тешиклари жилвирлаб ишланганда уларни ишчи сиртлари бўйича базалаш усулидан фойдаланадилар. ўрнатиш элементлари сифатида тўғри тишли цилиндрик ғилдираклар учун роликлар цилиндрик ғилдираклар учун шариклар, тишли секторлар ва тебранувчан ричаглар ишлатилади. шариклар ва роликлар ишлатилганда махсус патронлардан фойдаланадилар. ўрнатиш элементлари бу патронларнинг обоймаларида ўрнатилади. мосламаларни маҳкамлаш қурилмалари маҳкамлаш …

1) қисиш жараёнида базалашда таминланган заготовканинг ҳолати бузилмаслиги керак; 2) қисиш кучлари иложи борича минимал лекин заготовкани ишончли маҳкамланишини таъминлаши керак; 3) қисиш механизмлари тез ишлайдиган ва енгил бошқариладиган бўлиши керак; 4) маҳкамлаш элементлари заготовка юзаларини эзмаслиги ва деформацияланмаслиги зарур; 5) қисиш куриламлари конструкциялари оддий, ишлатишга қулай ва хавфсиз бўлиши керак; 6) қисиш қурилмаларига кесиш кучлари иложи борича тўғридан тўғри таъсир этмаслиги керак; 7) қисиш қурилмалари қисиш кучларини тенг тақсимланишини таъминлаши керак. бу талаблар айниқса кўп ўринли мосламаларда бир неча заготовка ўрнатилганда мухим аҳамиятга эга. заготовкани маҳкамлаш схемаси иложи борича кесиш кучларини қисиш қурилмаси эмас ўрнатиш элементлари қабул қиладиган қилиб тузилиши керак. қисиш кучларини таъсир қилиш жойлари заготовкани минимал деформациясини, юқори турғунлигини ва бикрлигини таъминлаш шартларига жавоб бериши керак. қўшимча қисиш қурилмалари киритиб технологик системанинг бикрлигини ошириш мумкин. бу эса ишлов бериш аниқлигини сиртлар сифатини ва иш унумдорлигини ошишига олиб келади. қисиш қурилмалари заготовкаларни тўғри ўрнатиш ва марказлаштириш учун ҳам …
