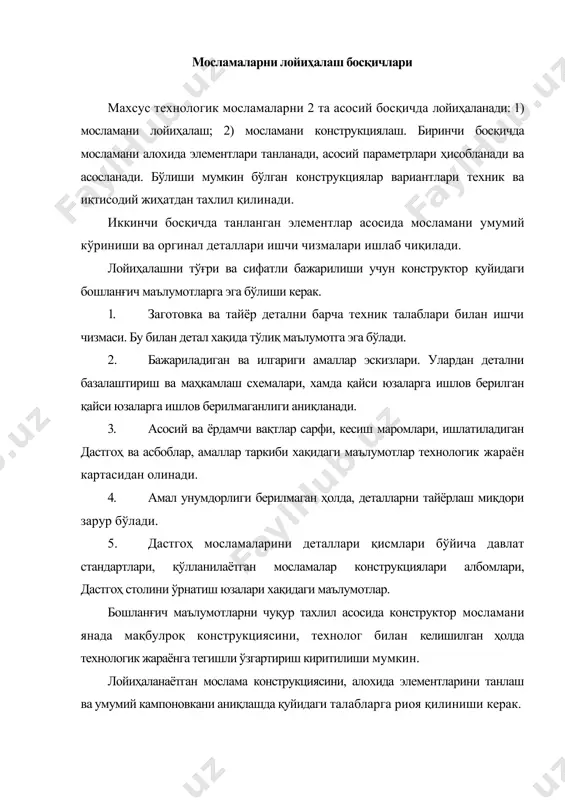

1710354681.doc махсус мосламаларни лойиҳалаш услубияти режа: 1. мосламаларни лойиҳалаш босқичлари 2. мосламаларни лойиҳалаш кетма-кетлиги 3. мосламаларни конструкциясини чизиш кетма-кетлиги 4. куч схемасини тузиш мосламаларни лойиҳалаш босқичлари махсус технологик мосламаларни 2 та асосий босқичда лойиҳаланади: 1) мосламани лойиҳалаш; 2) мосламани конструкциялаш. биринчи босқичда мосламани алохида элементлари танланади, асосий параметрлари ҳисобланади ва асосланади. бўлиши мумкин бўлган конструкциялар вариантлари техник ва иқтисодий жиҳатдан тахлил қилинади. иккинчи босқичда танланган элементлар асосида мосламани умумий кўриниши ва оргинал деталлари ишчи чизмалари ишлаб чиқилади. лойиҳалашни тўғри ва сифатли бажарилиши учун конструктор қуйидаги бошланғич маълумотларга эга бўлиши керак. 1. заготовка ва тайёр детални барча техник талаблари билан ишчи чизмаси. бу билан детал хақида тўлиқ маълумотга эга бўлади. 2. бажариладиган ва илгариги амаллар эскизлари. улардан детални базалаштириш ва маҳкамлаш схемалари, хамда қайси юзаларга ишлов берилган қайси юзаларга ишлов берилмаганлиги аниқланади. 3. асосий ва ёрдамчи вақтлар сарфи, кесиш маромлари, ишлатиладиган дастгоҳ ва асбоблар, амаллар таркиби хақидаги маълумотлар технологик жараён картасидан …

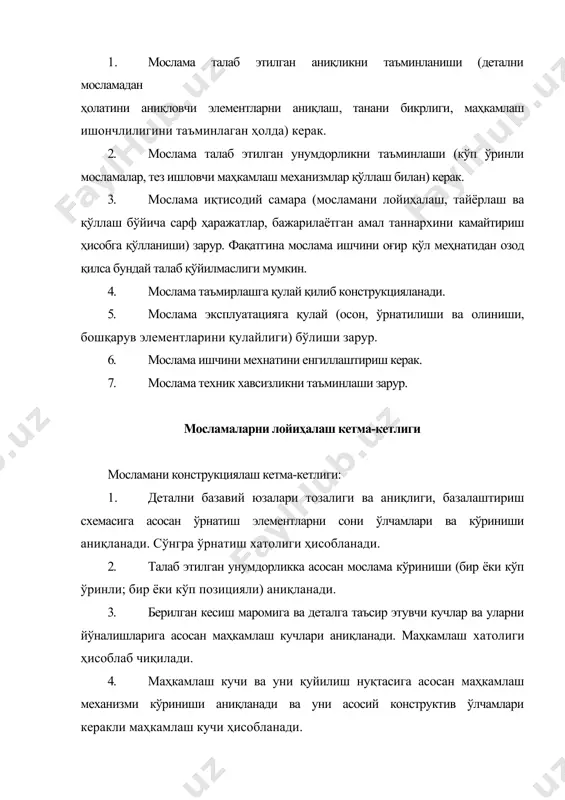

ончлилигини таъминлаган ҳолда) керак. 2. мослама талаб этилган унумдорликни таъминлаши (кўп ўринли мосламалар, тез ишловчи маҳкамлаш механизмлар қўллаш билан) керак. 3. мослама иқтисодий самара (мосламани лойиҳалаш, тайёрлаш ва қўллаш бўйича сарф ҳаражатлар, бажарилаётган амал таннархини камайтириш ҳисобга қўлланиши) зарур. фақатгина мослама ишчини оғир қўл меҳнатидан озод қилса бундай талаб қўйилмаслиги мумкин. 4. мослама таъмирлашга қулай қилиб конструкцияланади. 5. мослама эксплуатацияга қулай (осон, ўрнатилиши ва олиниши, бошқарув элементларини қулайлиги) бўлиши зарур. 6. мослама ишчини мехнатини енгиллаштириш керак. 7. мослама техник хавсизликни таъминлаши зарур. мосламаларни лойиҳалаш кетма-кетлиги мосламани конструкциялаш кетма-кетлиги: 1. детални базавий юзалари тозалиги ва аниқлиги, базалаштириш схемасига асосан ўрнатиш элементларни сони ўлчамлари ва кўриниши аниқланади. сўнгра ўрнатиш хатолиги ҳисобланади. 2. талаб этилган унумдорликка асосан мослама кўриниши (бир ёки кўп ўринли; бир ёки кўп позицияли) аниқланади. 3. берилган кесиш маромига ва деталга таъсир этувчи кучлар ва уларни йўналишларига асосан маҳкамлаш кучлари аниқланади. маҳкамлаш хатолиги ҳисоблаб чиқилади. 4. маҳкамлаш кучи ва уни …

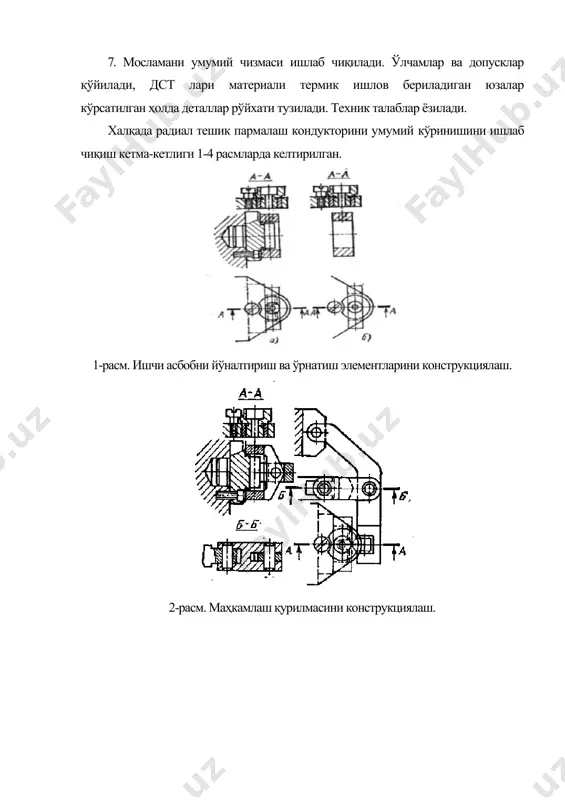

амани умумий кўринишини алохида элементларни бирин-кетин маълум кетма-кетликда чизиш билан ишлаб чиқилади. 1. ишлов бериладиган детал чизмаси учта (баъзан 2 та) проекцияда (кўринмас узиқ-узиқ чизиқларда) бир биридан маълум масофада (мослама проекциялари жойлашадиган қилиб) чизилади. 2. чизмада кесиш асбобини йўналтирувчи элементлари (кондуктор втулкалари керакли жойда, оралиқда) чизилади. 3. мослама ўрнатиш элементлари детални базавий юзалари тегиб турадиган ҳолда чизилади. 4. куч хосил қилувчи юритма ва махкамлаш механизмлари чизилади. 5. ёрдамчи қурилмалар ва деталлар чизилади. 6. элементларни тўғри жойлаштирилган ҳолда танани констуркцияси чизилади. 7. мосламани умумий чизмаси ишлаб чиқилади. ўлчамлар ва допусклар қўйилади, дст лари материали термик ишлов бериладиган юзалар кўрсатилган ҳолда деталлар рўйхати тузилади. техник талаблар ёзилади. халқада радиал тешик пармалаш кондукторини умумий кўринишини ишлаб чиқиш кетма-кетлиги 1-4 расмларда келтирилган. 1-расм. ишчи асбобни йўналтириш ва ўрнатиш элементларини конструкциялаш. 2-расм. маҳкамлаш қурилмасини конструкциялаш. 3-расм. куч хосил қилувчи юритмани конструкциялаш. 4-расм. мосламани танасини конструкциялаш. мослама умумий кўринишда учта гуруҳ ўлчамлар қўйилади. i гуруҳ — …

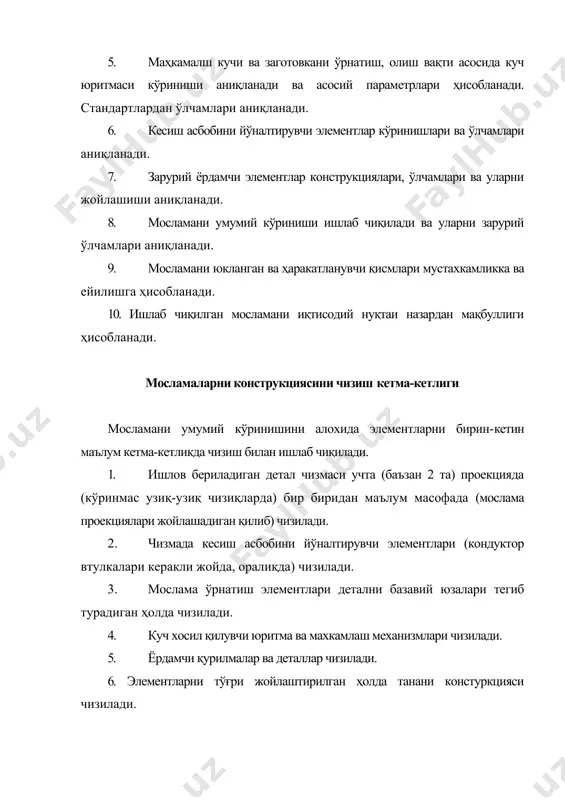

лса, иккинчи томондан таянч реакцияси ва қисиш кучлари таъсир килади. бу кучлар таъсирида заготовка ўз ҳолатини сақлаб туриши керак. хисоблашда асосан силжитувчи куч ва моментларни назарда тутиш керак, бунда қисиш кучи катта булиши керак. қисиш кучини хисоблашда куйидаги бошлангич маълумотлар булиши керак: а) заготовкани базалаш схемаси, б) ишлов бериш вактида пайдо бўладиган кучни йўналиши, катталиги ва кучни тушиш жойи, в) заготовкани махкамлаш схемаси, яъни қисиш кучини йўналиши ва тушиш нуктаси. мосламаларни лойиҳалашда аниқликни бахолаш шарти буйича бахоланади. аммо хатоликни статистик ташкил этувчисини хисоблаш мумкин булгани учун, берилган аниқликни таъминлаш шарти куйидаги кўринишда бўлади; бунда: кс - умумий хатоликни статистик ташкил этувчиси қисмини хисобга олувчи коеффициент: кс коеффициенти қийматии динамик хатолик катталигига боғликдир. масалан: кондукторда пармалаш динамик хатолик кесувчи асбобни оғишига тенгдир, шунинг учун минимал бўлади, шу билан бирга коеффициент энг катта бўлади. бошқа маълумотлар бўлмаган такдирда куйидаги жадвалдан танланиши мумкин. мосламаларни лойиҳалашда асосий элементларни (заготовкани ўрнатиш учун дастгохга мосламани ўрнатиш …

хиртладзе а.г. проектирование технологической оснастки машиностроительного производства. -м.: высшая школа, 1999. -415с. 2. ансеров м.а. приспособления для металлорежущих станков. 4-е изд. - м.: машиностроение, 1975, -656 с. 3. белоусов а.п. проектирование станочных приспособлений. -м.: высшая школа, 1980. -240с. 4. горошкин а.к. приспособления для металлорежущих станков: справочник. -м.: машиностроение, 1979. -303с. 5. корсаков в.с. основы конструирования приспособлений. -м.: машиностроение, 1983. -277. 6. кузнецов ю.и. конструкции приспособлений для станков с чпу. -м.: высшая школа, 1988. -303с. 7. перегудов л.в., хошимов а.н., шалагуров и.к. перегудов с.а. автоматлашган корхона станоклари -т.: «узбекистон», 1999. 488б. 8. терликова т.ф., мельников а.с., баталов в.и. основы конструирования приспособлений. -м.: машиностроение, 1980. -119. 9. алексеева н.а., джайман в.в., серпичева е.в. основы проектирования и конструирования узлов и деталей машин и механизмов. - м.: издательство. маи. 2006. - 104 с. 10. базаров б.с. основы технологии машиностроения. -м.: машиностроение, 2007. - 380 с.
