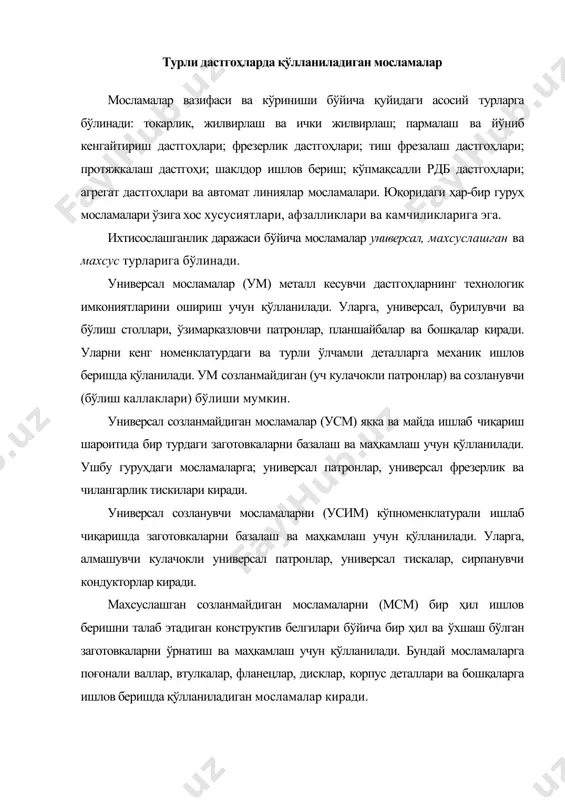

1710354671.doc дастгоҳ мосламалари ва ёрдамчи асбоблар режа: 1. турли дастгоҳларда қўлланиладиган мосламалар 2. пармалаш ва йўниб кенгайтириш мосламалари 3. фрезерлик дастгоҳлари учун мосламалар 4. тиш йўниш дастгоҳлари учун мосламалар 5. шаклдор юзаларга ишлов бериш учун мосламалар 6. ёрдамчи асбоблар 7. мосламаларнинг ёрдамчи элементлари турли дастгоҳларда қўлланиладиган мосламалар мосламалар вазифаси ва кўриниши бўйича қуйидаги асосий турларга бўлинади: токарлик, жилвирлаш ва ички жилвирлаш; пармалаш ва йўниб кенгайтириш дастгоҳлари; фрезерлик дастгоҳлари; тиш фрезалаш дастгоҳлари; протяжкалаш дастгоҳи; шаклдор ишлов бериш; кўпмақсадли рдб дастгоҳлари; агрегат дастгоҳлари ва автомат линиялар мосламалари. юқоридаги ҳар-бир гуруҳ мосламалари ўзига хос хусусиятлари, афзалликлари ва камчиликларига эга. ихтисослашганлик даражаси бўйича мосламалар универсал, махсуслашган ва махсус турларига бўлинади. универсал мосламалар (ум) металл кесувчи дастгоҳларнинг технологик имкониятларини ошириш учун қўлланилади. уларга, универсал, бурилувчи ва бўлиш столлари, ўзимарказловчи патронлар, планшайбалар ва бошқалар киради. уларни кенг номенклатурдаги ва турли ўлчамли деталларга механик ишлов беришда қўланилади. ум созланмайдиган (уч кулачокли патронлар) ва созланувчи (бўлиш каллаклари) бўлиши …

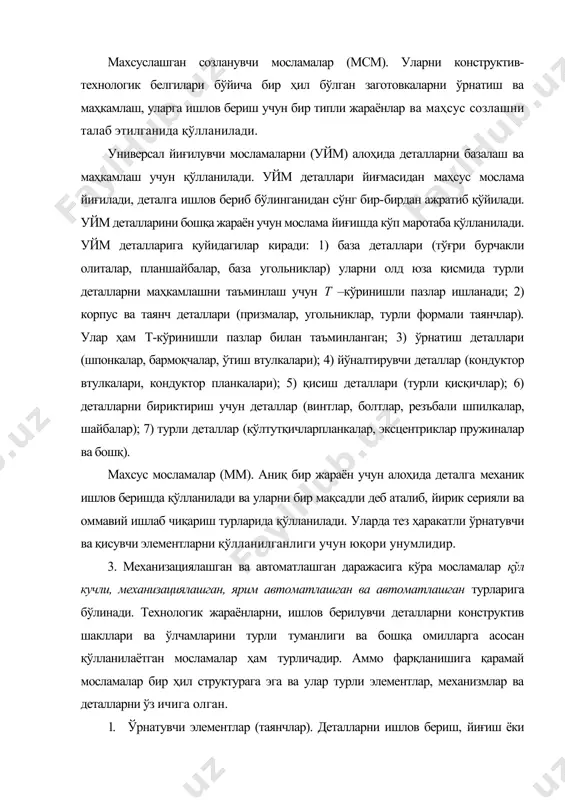

нали валлар, втулкалар, фланецлар, дисклар, корпус деталлари ва бошқаларга ишлов беришда қўлланиладиган мосламалар киради. махсуслашган созланувчи мосламалар (мсм). уларни конструктив-технологик белгилари бўйича бир ҳил бўлган заготовкаларни ўрнатиш ва маҳкамлаш, уларга ишлов бериш учун бир типли жараёнлар ва маҳсус созлашни талаб этилганида қўлланилади. универсал йиғилувчи мосламаларни (уйм) алоҳида деталларни базалаш ва маҳкамлаш учун қўлланилади. уйм деталлари йиғмасидан маҳсус мослама йиғилади, деталга ишлов бериб бўлинганидан сўнг бир-бирдан ажратиб қўйилади. уйм деталларини бошқа жараён учун мослама йиғишда кўп маротаба қўлланилади. уйм деталларига қуйидагилар киради: 1) база деталлари (тўғри бурчакли олиталар, планшайбалар, база угольниклар) уларни олд юза қисмида турли деталларни маҳкамлашни таъминлаш учун т –кўринишли пазлар ишланади; 2) корпус ва таянч деталлари (призмалар, угольниклар, турли формали таянчлар). улар ҳам т-кўринишли пазлар билан таъминланган; 3) ўрнатиш деталлари (шпонкалар, бармоқчалар, ўтиш втулкалари); 4) йўналтирувчи деталлар (кондуктор втулкалари, кондуктор планкалари); 5) қисиш деталлари (турли қисқичлар); 6) деталларни бириктириш учун деталлар (винтлар, болтлар, резъбали шпилкалар, шайбалар); 7) турли …

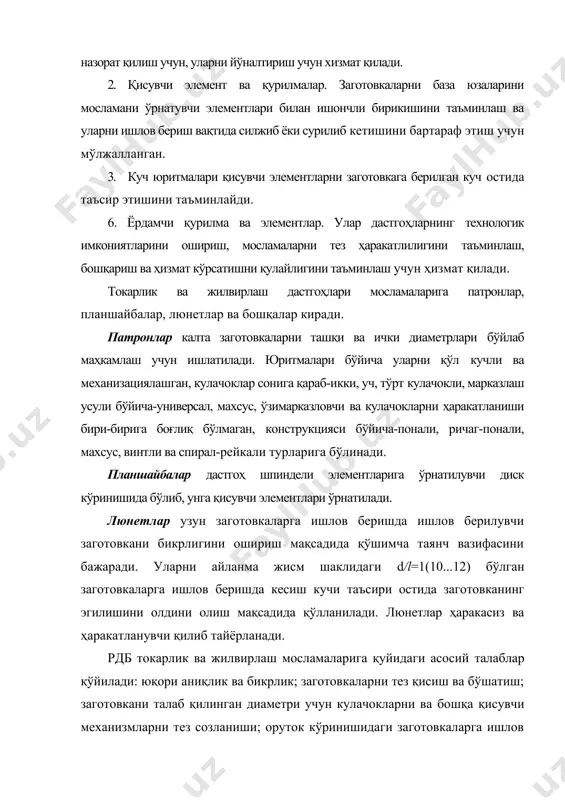

рли элементлар, механизмлар ва деталларни ўз ичига олган. 1. ўрнатувчи элементлар (таянчлар). деталларни ишлов бериш, йиғиш ёки назорат қилиш учун, уларни йўналтириш учун хизмат қилади. 2. қисувчи элемент ва қурилмалар. заготовкаларни база юзаларини мосламани ўрнатувчи элементлари билан ишончли бирикишини таъминлаш ва уларни ишлов бериш вақтида силжиб ёки сурилиб кетишини бартараф этиш учун мўлжалланган. 3. куч юритмалари қисувчи элементларни заготовкага берилган куч остида таъсир этишини таъминлайди. 6. ёрдамчи қурилма ва элементлар. улар дастгоҳларнинг технологик имкониятларини ошириш, мосламаларни тез ҳаракатлилигини таъминлаш, бошқариш ва ҳизмат кўрсатишни қулайлигини таъминлаш учун ҳизмат қилади. токарлик ва жилвирлаш дастгоҳлари мосламаларига патронлар, планшайбалар, люнетлар ва бошқалар киради. патронлар калта заготовкаларни ташқи ва ички диаметрлари бўйлаб маҳкамлаш учун ишлатилади. юритмалари бўйича уларни қўл кучли ва механизациялашган, кулачоклар сонига қараб-икки, уч, тўрт кулачокли, марказлаш усули бўйича-универсал, махсус, ўзимарказловчи ва кулачокларни ҳаракатланиши бири-бирига боғлиқ бўлмаган, конструкцияси бўйича-понали, ричаг-понали, махсус, винтли ва спирал-рейкали турларига бўлинади. планшайбалар дастгоҳ шпиндели элементларига ўрнатилувчи диск кўринишида …

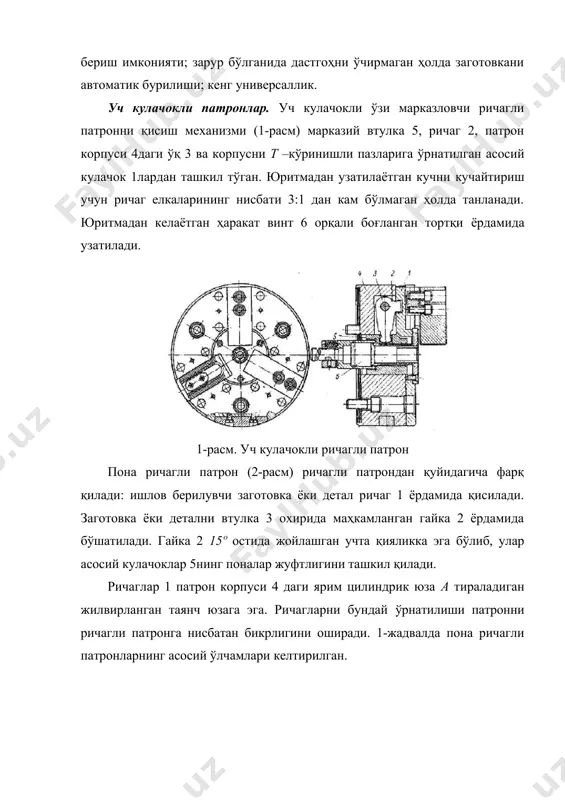

ганида дастгоҳни ўчирмаган ҳолда заготовкани автоматик бурилиши; кенг универсаллик. уч кулачокли патронлар. уч кулачокли ўзи марказловчи ричагли патронни қисиш механизми (1-расм) марказий втулка 5, ричаг 2, патрон корпуси 4даги ўқ 3 ва корпусни т –кўринишли пазларига ўрнатилган асосий кулачок 1лардан ташкил тўган. юритмадан узатилаётган кучни кучайтириш учун ричаг елкаларининг нисбати 3:1 дан кам бўлмаган ҳолда танланади. юритмадан келаётган ҳаракат винт 6 орқали боғланган тортқи ёрдамида узатилади. 1-расм. уч кулачокли ричагли патрон пона ричагли патрон (2-расм) ричагли патрондан қуйидагича фарқ қилади: ишлов берилувчи заготовка ёки детал ричаг 1 ёрдамида қисилади. заготовка ёки детални втулка 3 охирида маҳкамланган гайка 2 ёрдамида бўшатилади. гайка 2 15º остида жойлашган учта қияликка эга бўлиб, улар асосий кулачоклар 5нинг поналар жуфтлигини ташкил қилади. ричаглар 1 патрон корпуси 4 даги ярим цилиндрик юза а тираладиган жилвирланган таянч юзага эга. ричагларни бундай ўрнатилиши патронни ричагли патронга нисбатан бикрлигини оширади. 1-жадвалда пона ричагли патронларнинг асосий ўлчамлари келтирилган. 2-расм. уч …

ларга эга бўлган заготовкаларга айлана бўйлаб ишлов беришда қўлланилади. ушбу мосламаларнинг барчасида, стационар мосламалардан ташқари камчиликлари мавжуд: силжиш ва заготовкани буриш учун қўшимча вақт сарфланади, бу эса оператив вақтни ортишига ва деталларни тайёрлаш учун маҳнат сарфини ортишига олиб келади. ушбу камчиликни бартарф этиш учун кўошоинделли пармалашкаллаклари қўлланилади. улар махсус ва универсал турларига бўлинади (4-расм). махсус каллакларда шпинделлар орасидаги масофа ўзгармайди. кесувчи асбоб ҳолатини ўзгариши мумкин эмас. универсал кўп шпинделли каллакларни ўқларининг орасидаги масофалар турлича бўлган тешиклар тизимига ишлов бериш учун қўлланилади. уларга ўқлар орасидаги масофани кичик ўлчамга (диапазонга) ўзгартириш мумкин (5-б расм). фрезерлик дастгоҳлари учун мосламалар фрезерлик дастгоҳларида стандарт мосламалар кенг қўлланилади. уларга машинали тискалар (турли қисиш ва юритмали) турли шаклли ва ўлчамли заготовкаларга ишлов беришда қўлланилади ва бўлиш каллаклари ҳамда бурилиш столлари киради. бундан ташқари узлуксиз фрезалаш ва махсус кўп жойли параллел, кетма-кет ва параллел-кетма-кет ишлов бериш схемали мосламалар ҳам қўлланилади. мосламаларни кўпчилик ҳолларда алмашувчи созлагичли қайта созланувчи қилиб …
