1 / 16

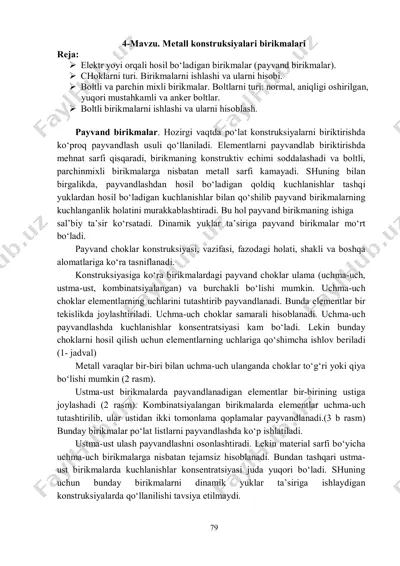

microsoft word - 4.doc 79 4-mavzu. metall konstruksiyalari birikmalari reja:  elektr yoyi orqali hosil bo‘ladigan birikmalar (payvand birikmalar).  choklarni turi. birikmalarni ishlashi va ularni hisobi.  boltli va parchin mixli birikmalar. boltlarni turi: normal, aniqligi oshirilgan, yuqori mustahkamli va anker boltlar.  boltli birikmalarni ishlashi va ularni hisoblash. payvand birikmalar. hozirgi vaqtda po‘lat konstruksiyalarni biriktirishda ko‘proq payvandlash usuli qo‘llaniladi. elementlarni payvandlab biriktirishda mehnat sarfi qisqaradi, birikmaning konstruktiv echimi soddalashadi va boltli, parchinmixli birikmalarga nisbatan metall sarfi kamayadi. shuning bilan birgalikda, payvandlashdan hosil bo‘ladigan qoldiq kuchlanishlar tashqi yuklardan hosil bo‘ladigan kuchlanishlar bilan qo‘shilib payvand birikmalarning kuchlanganlik holatini murakkablashtiradi. bu hol payvand birikmaning ishiga sal’biy ta’sir ko‘rsatadi. dinamik yuklar ta’siriga payvand birikmalar mo‘rt bo‘ladi. payvand choklar konstruksiyasi, vazifasi, fazodagi holati, shakli va boshqa alomatlariga ko‘ra tasniflanadi. konstruksiyasiga ko‘ra birikmalardagi payvand choklar ulama (uchma-uch, ustma-ust, kombinatsiyalangan) va burchakli bo‘lishi mumkin. uchma-uch choklar elementlarning uchlarini tutashtirib payvandlanadi. bunda elementlar bir tekislikda joylashtiriladi. …

2 / 16

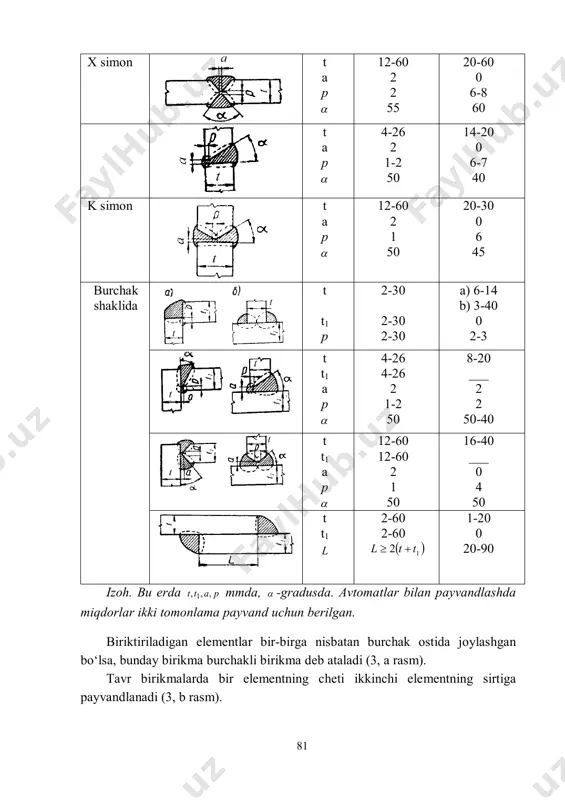

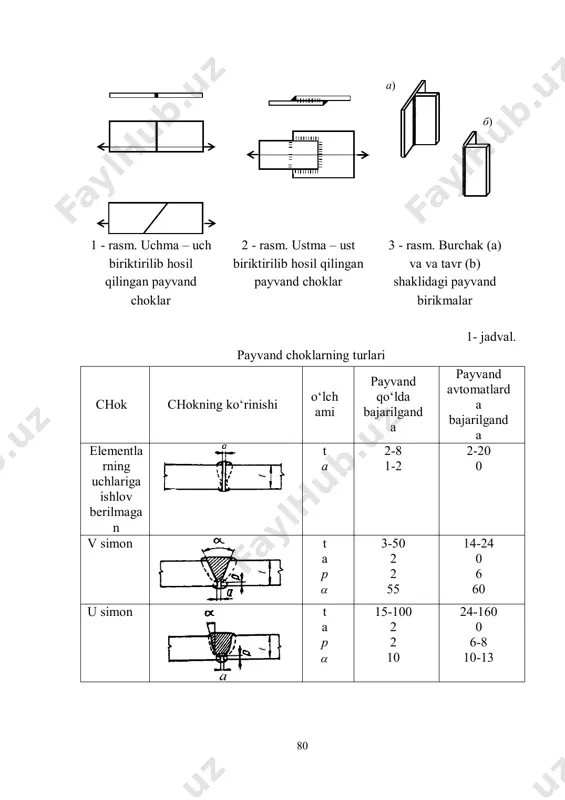

ashtiradi. lekin material sarfi bo‘yicha uchma-uch birikmalarga nisbatan tejamsiz hisoblanadi. bundan tashqari ustma- ust birikmalarda kuchlanishlar konsentratsiyasi juda yuqori bo‘ladi. shuning uchun bunday birikmalarni dinamik yuklar ta’siriga ishlaydigan konstruksiyalarda qo‘llanilishi tavsiya etilmaydi. 80 1 - rasm. uchma – uch biriktirilib hosil qilingan payvand choklar 2 - rasm. ustma – ust biriktirilib hosil qilingan payvand choklar 3 - rasm. burchak (a) va va tavr (b) shaklidagi payvand birikmalar 1- jadval. payvand choklarning turlari chok chokning ko‘rinishi o‘lch ami payvand qo‘lda bajarilgand a payvand avtomatlard a bajarilgand a elementla rning uchlariga ishlov berilmaga n t a 2-8 1-2 2-20 0 v simon t a p  3-50 2 2 55 14-24 0 6 60 u simon t a p  15-100 2 2 10 24-160 0 6-8 10-13 а б 81 x simon t a p  12-60 2 2 55 20-60 0 6-8 60 t a p  4-26 2 1-2 …

3 / 16

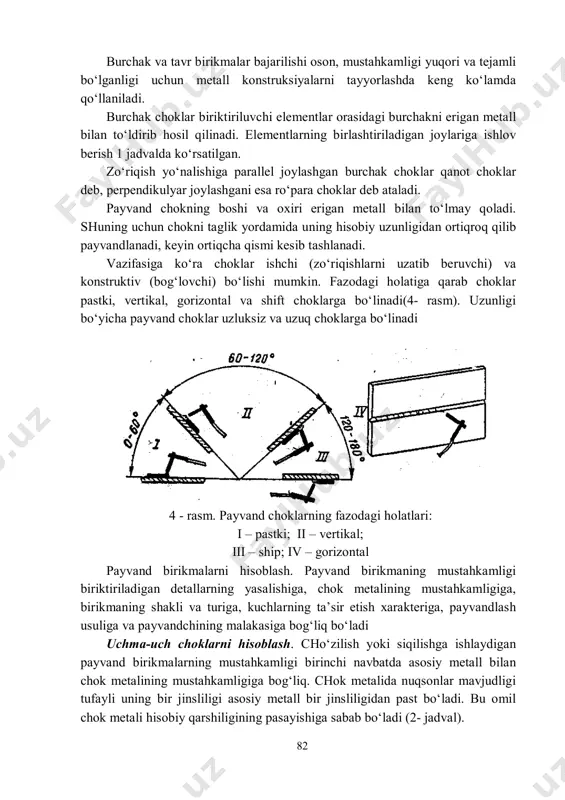

kning boshi va oxiri erigan metall bilan to‘lmay qoladi. shuning uchun chokni taglik yordamida uning hisobiy uzunligidan ortiqroq qilib payvandlanadi, keyin ortiqcha qismi kesib tashlanadi. vazifasiga ko‘ra choklar ishchi (zo‘riqishlarni uzatib beruvchi) va konstruktiv (bog‘lovchi) bo‘lishi mumkin. fazodagi holatiga qarab choklar pastki, vertikal, gorizontal va shift choklarga bo‘linadi(4- rasm). uzunligi bo‘yicha payvand choklar uzluksiz va uzuq choklarga bo‘linadi 4 - rasm. payvand choklarning fazodagi holatlari: i – pastki; ii – vertikal; iii – ship; iv – gorizontal payvand birikmalarni hisoblash. payvand birikmaning mustahkamligi biriktiriladigan detallarning yasalishiga, chok metalining mustahkamligiga, birikmaning shakli va turiga, kuchlarning ta’sir etish xarakteriga, payvandlash usuliga va payvandchining malakasiga bog‘liq bo‘ladi uchma-uch choklarni hisoblash. cho‘zilish yoki siqilishga ishlaydigan payvand birikmalarning mustahkamligi birinchi navbatda asosiy metall bilan chok metalining mustahkamligiga bog‘liq. chok metalida nuqsonlar mavjudligi tufayli uning bir jinsliligi asosiy metall bir jinsliligidan past bo‘ladi. bu omil chok metali hisobiy qarshiligining pasayishiga sabab bo‘ladi (2- jadval). 83 2- …

4 / 16

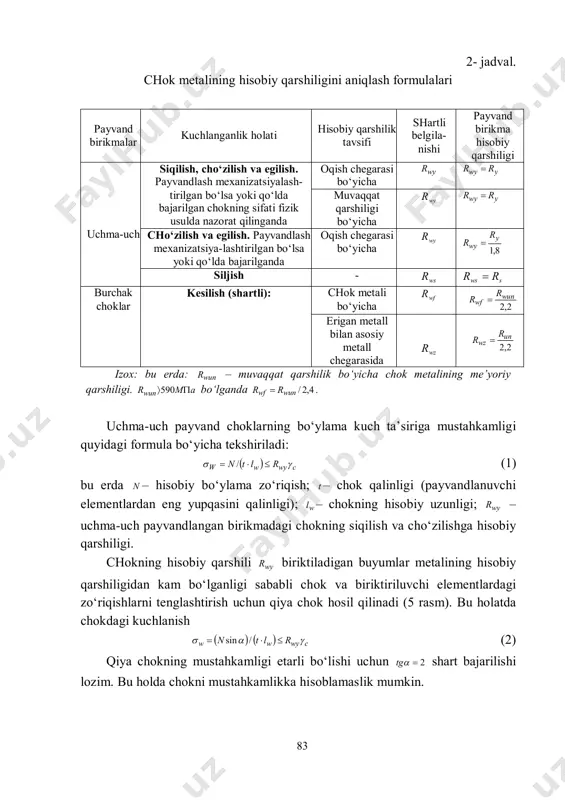

qarshilik bo‘yicha chok metalining me’yoriy qarshiligi. amrwun 590 bo‘lganda 4,2/wunwf rr  . uchma-uch payvand choklarning bo‘ylama kuch ta’siriga mustahkamligi quyidagi formula bo‘yicha tekshiriladi:   cwyww rltn   / (1) bu erda n – hisobiy bo‘ylama zo‘riqish; t – chok qalinligi (payvandlanuvchi elementlardan eng yupqasini qalinligi); wl – chokning hisobiy uzunligi; wyr – uchma-uch payvandlangan birikmadagi chokning siqilish va cho‘zilishga hisobiy qarshiligi. chokning hisobiy qarshili wyr biriktiladigan buyumlar metalining hisobiy qarshiligidan kam bo‘lganligi sababli chok va biriktiriluvchi elementlardagi zo‘riqishlarni tenglashtirish uchun qiya chok hosil qilinadi (5 rasm). bu holatda chokdagi kuchlanish     cwyww rltn   /sin (2) qiya chokning mustahkamligi etarli bo‘lishi uchun 2tg shart bajarilishi lozim. bu holda chokni mustahkamlikka hisoblamaslik mumkin. 84 5 - rasm. uchma – uch biriktirilib hosil qilingan payvand choklarni hisoblashga doir: a,b – cho‘zuvchi kuchlar ta’sirida; v – eguvchi moment ta’sirida. payvand birikmaga eguvchi moment ta’sir etganda (5, …

5 / 16

alishiga nisbatan fazoda joylashishiga ko‘ra burchakli choklar ikki xil bo‘ladi: kuch yo‘nalishiga parallel bo‘lgan qanot choklar (6, b rasm) va kuch yo‘nalishiga perpendikulyar bo‘lgan ro‘para choklar (6, v rasm). qanot chok bo‘ylama kuch ta’siridan qirqilishga ishlaydi (6, b rasm). 85 bunda qirqilish sirti balandligi fk burchak bissektrisasi bo‘yicha yo‘nalgan bo‘ladi. burchakli choklar quyidagi formulalar bo‘yicha hisoblanadi: payvand chok kesimi bo‘yicha   cwfwfwffw rlkn   / ; (6) payvand chok atrofidagi metallning kesimi bo‘yicha   cwzwzwfzw rlkn   / ; (7) bu erda: ff k va fzk – burchakli chokning hisobiy balandligi; zf  ; – chokning shakli, payvandlanuvchi metallning erish chuqurligi va payvand usuliga bog‘liq bo‘lgan koeffitsientlar; wzwf  ; - chokning ish sharoitiga bog‘liq bo‘lgan koeffitsientlar; wzwf rr ; – burchakli chokning qirqilishdagi hisobiy qarshiliklari; wl – payvand birikmadagi choklar uzunliklarining yig‘indisi. 6 - rasm. burchakli choklarni hisoblashga doir: a – chokning hisobiy balndligini aniqlash; …
