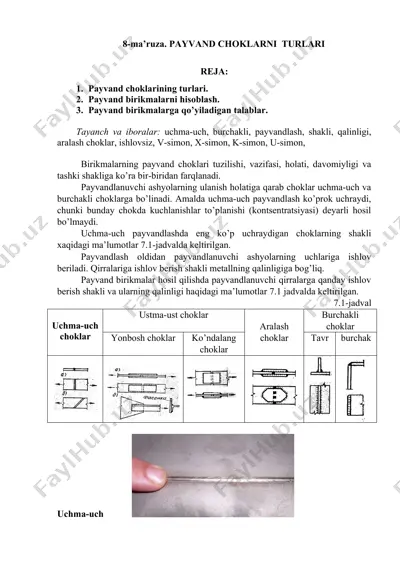

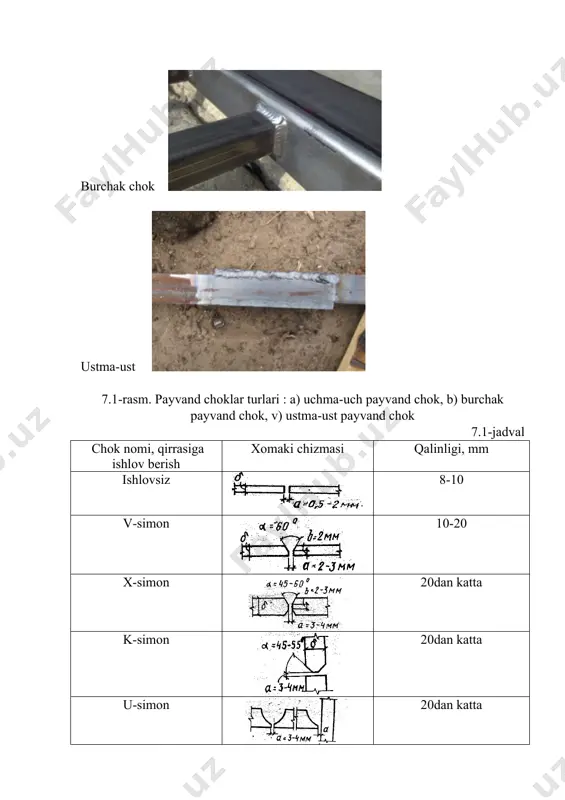

8-ma’ruza. payvand choklarni turlari reja: 1. payvand choklarining turlari. 2. payvand birikmalarni hisoblash. 3. payvand birikmalarga qo’yiladigan talablar. tayanch va iboralar: uchma-uch, burchakli, payvandlash, shakli, qalinligi, aralash choklar, ishlovsiz, v-simon, x-simon, k-simon, u-simon, birikmalarning payvand choklari tuzilishi, vazifasi, holati, davomiyligi va tashki shakliga ko’ra bir-biridan farqlanadi. payvandlanuvchi ashyolarning ulanish holatiga qarab choklar uchma-uch va burchakli choklarga bo’linadi. amalda uchma-uch payvandlash ko’prok uchraydi, chunki bunday chokda kuchlanishlar to’planishi (kontsentratsiyasi) deyarli hosil bo’lmaydi. uchma-uch payvandlashda eng ko’p uchraydigan choklarning shakli xaqidagi ma’lumotlar 7.1-jadvalda keltirilgan. payvandlash oldidan payvandlanuvchi ashyolarning uchlariga ishlov beriladi. qirralariga ishlov berish shakli metallning qalinligiga bog’liq. payvand birikmalar hosil qilishda payvandlanuvchi qirralarga qanday ishlov berish shakli va ularning qalinligi haqidagi ma’lumotlar 7.1 jadvalda keltirilgan. 7.1-jadval uchma-uch choklar ustma-ust choklar aralash choklar burchakli choklar yonbosh choklar ko’ndalang choklar tavr burchak uchma-uch burchak chok ustma-ust 7.1-rasm. payvand choklar turlari : a) uchma-uch payvand chok, b) burchak payvand chok, v) ustma-ust payvand chok …

2 / 10

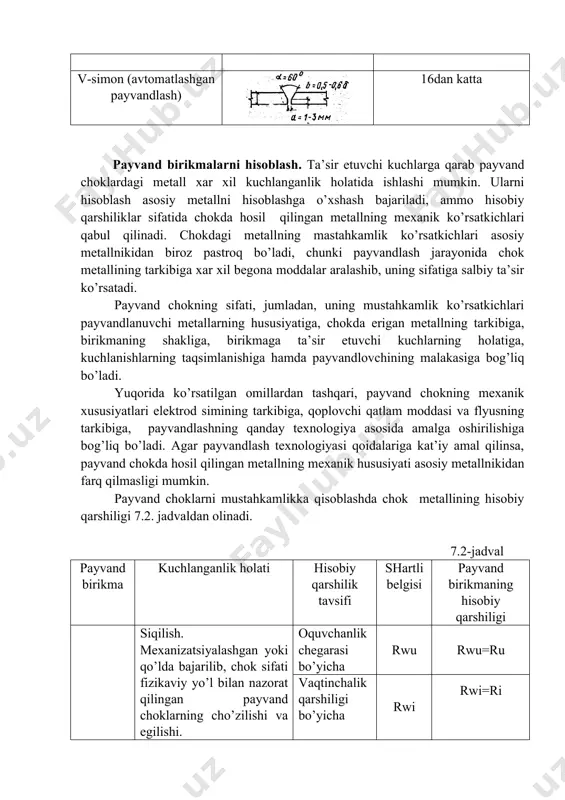

k metallining tarkibiga xar xil begona moddalar aralashib, uning sifatiga salbiy ta’sir ko’rsatadi. payvand chokning sifati, jumladan, uning mustahkamlik ko’rsatkichlari payvandlanuvchi metallarning hususiyatiga, chokda erigan metallning tarkibiga, birikmaning shakliga, birikmaga ta’sir etuvchi kuchlarning holatiga, kuchlanishlarning taqsimlanishiga hamda payvandlovchining malakasiga bog’liq bo’ladi. yuqorida ko’rsatilgan omillardan tashqari, payvand chokning mexanik xususiyatlari elektrod simining tarkibiga, qoplovchi qatlam moddasi va flyusning tarkibiga, payvandlashning qanday texnologiya asosida amalga oshirilishiga bog’liq bo’ladi. agar payvandlash texnologiyasi qoidalariga kat’iy amal qilinsa, payvand chokda hosil qilingan metallning mexanik hususiyati asosiy metallnikidan farq qilmasligi mumkin. payvand choklarni mustahkamlikka qisoblashda chok metallining hisobiy qarshiligi 7.2. jadvaldan olinadi. 7.2-jadval payvand birikma kuchlanganlik holati hisobiy qarshilik tavsifi shartli belgisi payvand birikmaning hisobiy qarshiligi uchma-uch siqilish. mexanizatsiyalashgan yoki qo’lda bajarilib, chok sifati fizikaviy yo’l bilan nazorat qilingan payvand choklarning cho’zilishi va egilishi. oquvchanlik chegarasi bo’yicha rwu rwu=ru vaqtinchalik qarshiligi bo’yicha rwi rwi=ri mexanizatsiyalashgan yoki qo’lda bajarilgan payvand chokning siqilishi va egilishi oquvchanlik chegarasi bo’yicha …

3 / 10

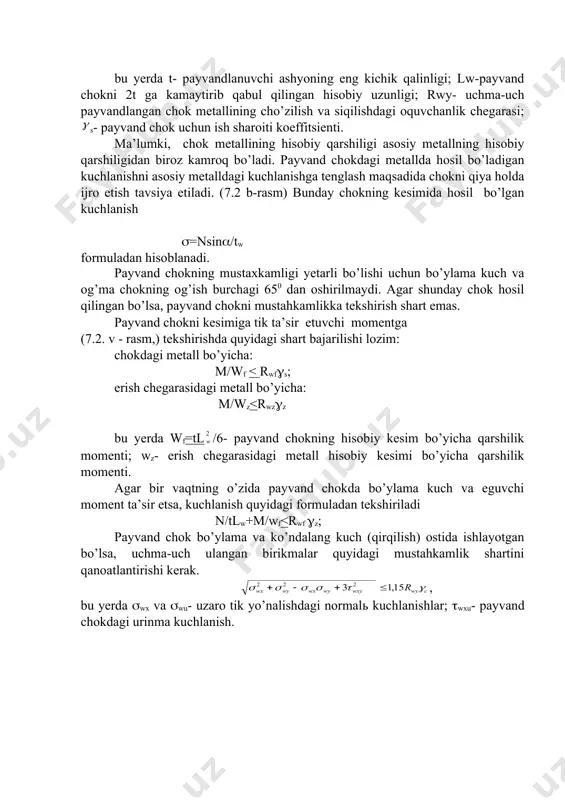

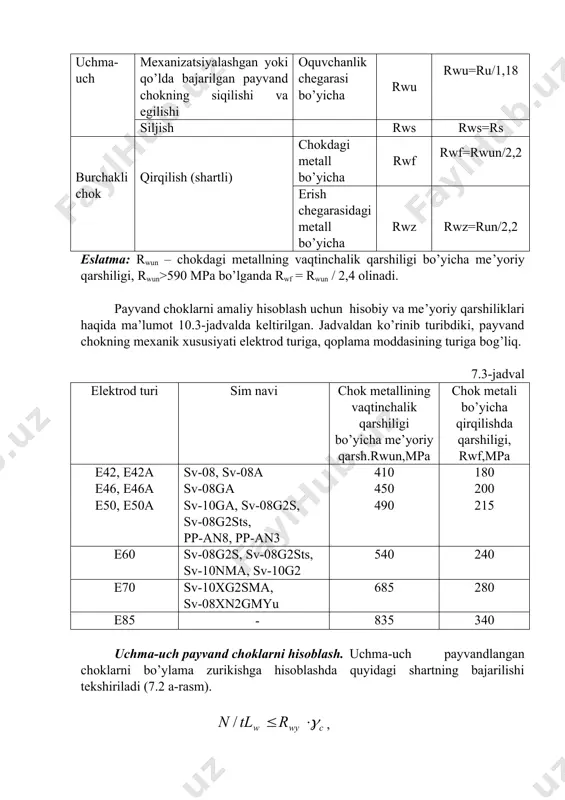

qtinchalik qarshiligi bo’yicha me’yoriy qarsh.rwun,mpa chok metali bo’yicha qirqilishda qarshiligi, rwf,mpa e42, e42a e46, e46a e50, e50a sv-08, sv-08a sv-08ga sv-10ga, sv-08g2s, sv-08g2sts, pp-an8, pp-an3 410 450 490 180 200 215 e60 sv-08g2s, sv-08g2sts, sv-10nma, sv-10g2 540 240 e70 sv-10xg2sma, sv-08xn2gmyu 685 280 e85 - 835 340 uchma-uch payvand choklarni hisoblash. uchma-uch payvandlangan choklarni bo’ylama zurikishga hisoblashda quyidagi shartning bajarilishi tekshiriladi (7.2 a-rasm). , bu yerda t- payvandlanuvchi ashyoning eng kichik qalinligi; lw-payvand chokni 2t ga kamaytirib qabul qilingan hisobiy uzunligi; rwy- uchma-uch payvandlangan chok metallining cho’zilish va siqilishdagi oquvchanlik chegarasi; s- payvand chok uchun ish sharoiti koeffitsienti. ma’lumki, chok metallining hisobiy qarshiligi asosiy metallning hisobiy qarshiligidan biroz kamroq bo’ladi. payvand chokdagi metallda hosil bo’ladigan kuchlanishni asosiy metalldagi kuchlanishga tenglash maqsadida chokni qiya holda ijro etish tavsiya etiladi. (7.2 b-rasm) bunday chokning kesimida hosil bo’lgan kuchlanish (=nsin(/tw formuladan hisoblanadi. payvand chokning mustaxkamligi yetarli bo’lishi uchun bo’ylama kuch va og’ma chokning …

4 / 10

ntirishi kerak. , bu yerda (wx va (wu- uzaro tik yo’nalishdagi normalь kuchlanishlar; (wxu- payvand chokdagi urinma kuchlanish. 7.2-rasm. uchma-uch payvand choklarni hisoblashga doir burchakli choklarni hisoblash. burchakli choklar yonbosh va ro’para chok ko’rinishda bo’lishi mumkin. o’zaro payvandlanuvchi po’latlar qirrasi bo’ylab payvandlansa burchakli chok hosil bo’ladi. yonbosh choklar ta’sir etuvchi kuchga parallel yo’nalishda hosil qilinadi va kesimning eni bo’ylab kuchlanishlar notekis taqsimlanadi. chokning uzunligi bo’ylab kuchlanishlar xar xil bo’lib, chokning chekka qismida eng katta qiymatlarga erishadi (7.3-rasm), shuning uchun yonbosh chokli birikmalarning buzilishi asosiy metall yoki chok metalining chekka kesimida sodir bo’lishi ko’prok kuzatiladi (sd kesim). ro’para choklar asosan bo’ylama zurikishga, qirqilish va egilishga ishlaydi. chokning qalinligi kichik bo’lgani sababli, kuchlanishlar to’planishi qalinlik bo’ylab katta qiymatga erishib, notekis tarqaladi. 7.3-rasm. yonbosh choklardagi kuchlanishlar yonbosh va ro’para choklar aralash holda ijro etilsa, payvand birikmada kuchlanishlar tekis taqsimlanishi mumkin. aralash payvandlangan birikmalarning ba’zi namunalari 7.4-rasmda kursatilgan. 7.4-rasm. aralash payvandlangan birikmalar 7.4 a-rasmda …

5 / 10

ligini emas, chokning uzunligini hisoblash masalasi qo’yiladi, ya’ni bhylama kuch va hisobiy qarshiliklardan foydalanib talab etilgan chok uzunligi aniqlanadi: chokdagi metall kesimiga hisoblashda , chok atrofidagi asosiy metall kesimi bo’yicha hisoblashda , burchakli choklar aslida murakkab kuchlanganlik holatida bo’lib, bir necha xil zurikish ostida ishlaydi. chok mustahkamlikka xar qaysi zo’riqishga alohida hisoblanadi va natijaviy kuchlanish anihlanib, quyidagi shartlarning bajarilishi tekshiriladi: chokdagi metall kesimi bo’yicha , chok atrofidagi asosiy metall kesimi bo’yicha , payvand birikmalarga kuyiladigan talablar. payvand birikmalar keng mikyosda ishlatilishi sababli qurilish konstruktsiyalarini tayyorlash va yig’ishda sifat ko’rsatkichiga jiddiy e’tibor berish kerak. payvand chokni sifatli qilib bajarish uchun uning ijro etish texnologiyasini puxta ishlab chiqish zarur. qayd etib o’tilganidek, payvand choklarning eng asosiy kamchiligi birikmada hosil bo’ladigan qoldiq zo’riqish bo’lib, bu xodisaning asosiy sababi payvand chokda metall haroratining notekis tarqalishi va erigan metallning notekis sovishidir. payvand chokning mustahkamlik ko’rsatkichiga salbiy ta’sir ko’rsatuvchi qoldiq zo’riqishni kamaytirish uchun choklarning sonini va …
