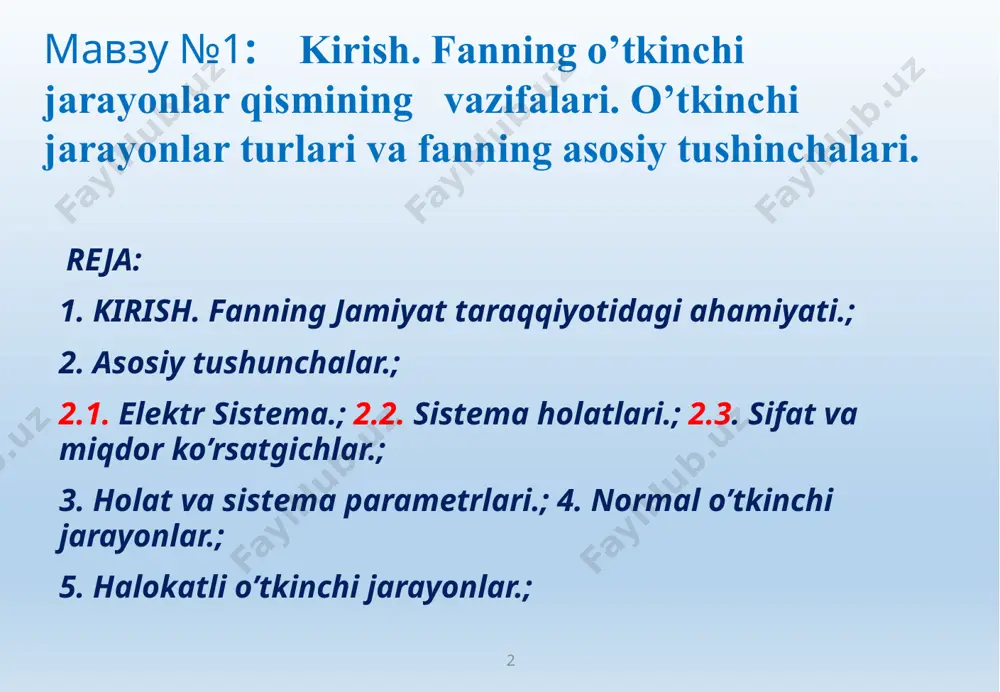

контракт на строительство объектов сбора и подготовки газа в рамках проекта гиссар қарши муҳандислик иқтисодиёт институти 1 маъруза №1. “электрэнергетика” кафедраси катта ўқитувчиси сафаров холиёр саййид сафарович мавзу №1: kirish. fanning o’tkinchi jarayonlar qismining vazifalari. o’tkinchi jarayonlar turlari va fanning asosiy tushinchalari. reja: 1. kirish. fanning jamiyat taraqqiyotidagi ahamiyati.; 2. asosiy tushunchalar.; 2.1. elektr sistema.; 2.2. sistema holatlari.; 2.3. sifat va miqdor ko’rsatgichlar.; 3. holat va sistema parametrlari.; 4. normal o’tkinchi jarayonlar.; 5. halokatli o’tkinchi jarayonlar.; 2 мавзу №1 замонавий электр системалари турли қувватдаги кўп сонли электр станцияларини бирлаштирганликлари билан характерланади. электр системаларининг тараққий қилиши билан уларни бирлаштиришнинг мақсадга мувофиқлиги ортиб боради. электр системаларини бирлаштириш ўзгарувчан ёки ўзгармас токли юқори кучланишли электр узатиш линиялари (эул) кўринишидаги системалараро электр алоқа ёрдамида амалга оширилади. ушбу бирлашиш қуйидагиларни таьминлайди: - ишончлиликни оширади, яьни бирор бир элементни шикастланишига қарамасдан (генератор, трансформатор) истеьмолчи энергия олишни давом эттиради; - системадаги қувват ва энергия заҳирасини камайтиради; - …
2 / 24

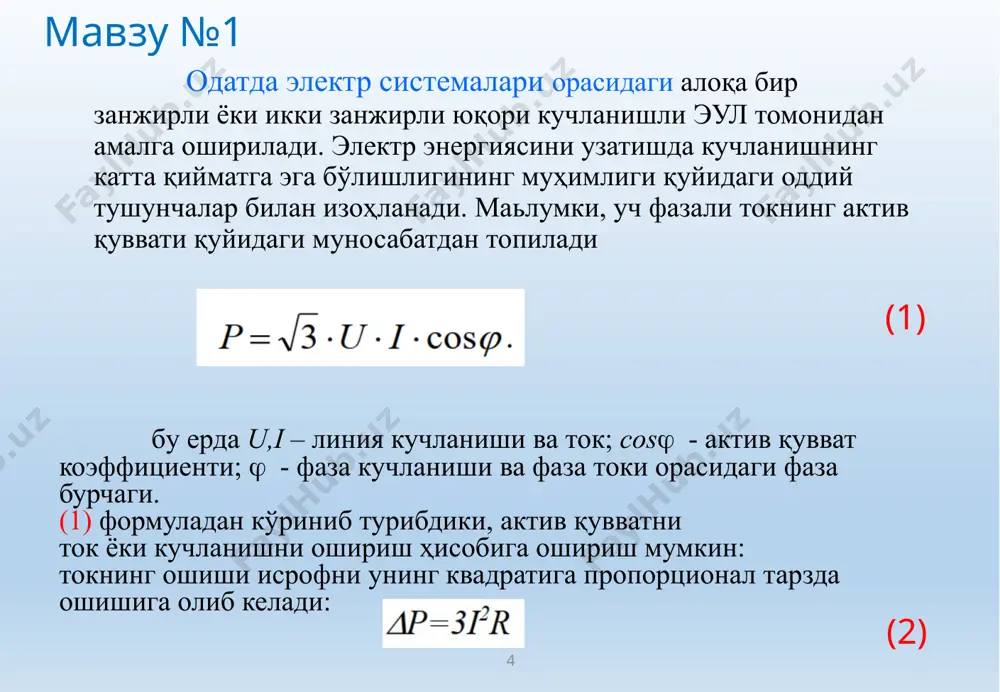

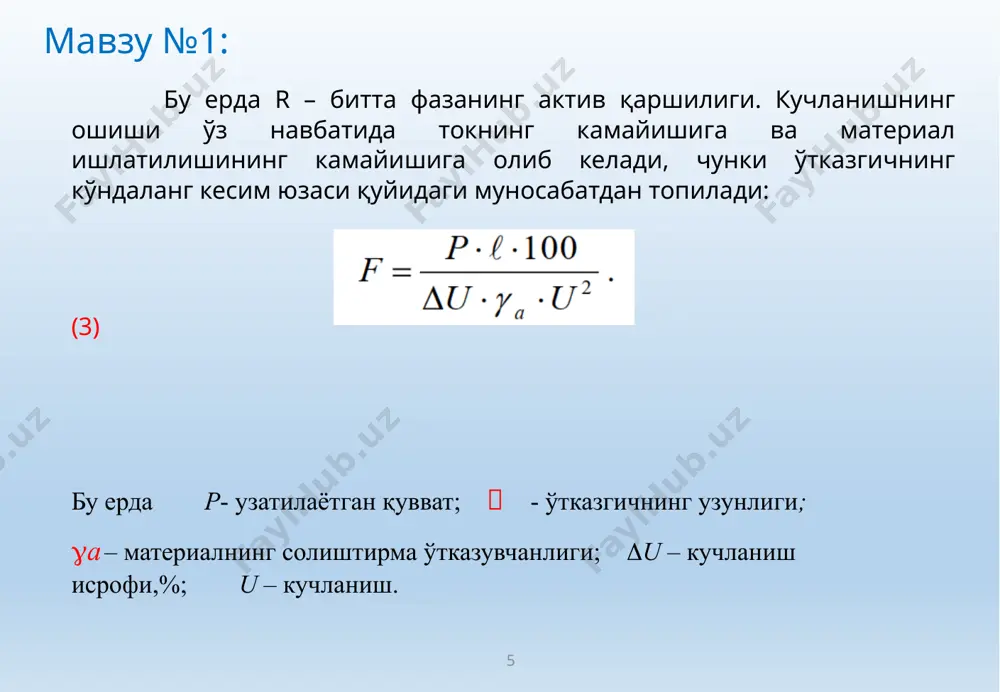

кучланишни ошириш ҳисобига ошириш мумкин: токнинг ошиши исрофни унинг квадратига пропорционал тарзда ошишига олиб келади: (2) 4 мавзу №1: бу ерда r – битта фазанинг актив қаршилиги. кучланишнинг ошиши ўз навбатида токнинг камайишига ва материал ишлатилишининг камайишига олиб келади, чунки ўтказгичнинг кўндаланг кесим юзаси қуйидаги муносабатдан топилади: (3) бу ерда p- узатилаётган қувват;  - ўтказгичнинг узунлиги; a – материалнинг солиштирма ўтказувчанлиги; u – кучланиш исрофи,%; u – кучланиш. 5 мавзу №1: туташтирувчи линияларнинг ўтказиш қобилияти биринчи навбатда электр системалари ва электр станциялари синхрон генераторларининг параллел ишлашларининг турғунлик шарти билан белгиланади. замонавий электр станциялари генераторларининг қувватлари солиштириб бўлмайдиган даражада ошди: уларнинг максимал қийматлари 1200 мвт га етди, икки қутбли генераторларда – 3000 айл/мин (россия) ва 1600 мвт, тўрт қутбли генераторларда – 1500 айл/мин (германия). ўзбекистонда толлимаржон иэсида 800 мвтли генератор – марказий осиёда энг катта ўрнатилган қуввватли икки қутбли синхрон турбогенератор ўрнатилган. хулоса қилиш мумкинки, бундай агрегат ишлаётган энергосистеманинг турғунлигини …
3 / 24
қлигини кўра билиши керак. системада кечувчи жараёнлар система элементларида кечувчи жараёнлардан тубдан фарқ қилиши мумкин. ушбу хусусият ўрганилаётган курснинг моҳиятини белгилайди. курснинг предмети – ўзаро боғланган электромагнит ва механик ўткинчи жараёнларни ўрганиш – бутун электр система ва унинг алоҳида олинган элементларидаги жараёнларнинг электромеханик ҳодиса ва қонуниятларини уларнинг биргаликда ишончли ишлашларини таьминлаш нуқтаи назаридан ўрганишдир. 7 мавзу №1: асосий тушунчалар билан танишамиз. электр система – бу электроэнергетик системанинг электр қисми бўлиб, у қуйида келтирилган элементларнинг мажмуини ташкил этади: а) куч элементлари - электр энергияни ишлаб чиқарувчи, ўзгартирувчи, узатувчи, тақсимловчи ва истеьмол қилувчи элементлардир; (генераторлар, турбиналар, трансформаторлар, подстанциялар); б) бошқариш элементлари – система холатини ўзгартирувчи ва бошқарувчи элементлар (тезлик, частота, қўзғатиш ростлагичлари). система ҳолатлари – бу системанинг холати бўлиб, у система ва унинг элементларида ва уларнинг системадаги 8 мавзу №1: уланишларига боғлиқ ҳолда юз бераётган турли жараёнларнинг мажмуи кўринишида белгиланади. система ҳолати боғловчи тугунлардаги кучланишнинг қиймати u, частотаси f, генератор ишлаб чиқараётган …
4 / 24
параметрлари умумий ҳолда ночизиқлидир. лекин ушбу курсни ўрганишда биз уларни ўзгармас катталиклар деб қабул қиламиз. электр системалари ҳолатлари турғун ва нотурғун – ўтувчан бўлишлари мумкин. шунга мос равишда нормал ва шикастланиш ҳолатлари фарқланади. ўткинчи жараёнлар нормал ва шикастланиш кўринишида бўлади. 10 мавзу №1: нормал ўткинчи жараёнлар нормал ишлатиш шароитида ростловчи қурилмаларнинг таьсирида ва система юкламасининг одатий ўзгаришида юз беради. масалан, диспетчер иккита ишлаётган линиядан бирини узади ёки бирор бир генераторни улайди ва хакозо. ушбу холларда ўткинчи жараён юз беради ва у нормал деб аталади. нормал ўткинчи жараёнларда ҳолат параметрлари ўзларининг турғун катталикларидан кичик миқдорда фарқ қиладилар. маьлум бир кичик ўзгариш ҳосил қилувчи таьсирлар, масалан юкламани ўзгариши, ростлагичлар фаолияти ва ҳоказолар узлуксиз давом этади ва бунинг натижасида системада ўткинчи жараёнларга сабаб бўлувчи кичик турткилар доимо кузатилади. кичик турткилар система турғун ишлашининг издан чиқаришига сабаб бўлмасликлари керак. шунинг учун система кичик турткида турғун бўлиши шарт ёки бошқача ифодалаганда статик турғун бўлиши шарт. …
5 / 24
метрларини катта қийматга ўзгариши билан кузатилувчи турткилардан кейин бошланғич ёки унга яқин холатларга мустақил тикланишидир. ўткинчи жараёнларнинг асосий турлари: система бир ҳолатдан иккинчи холатга ўтганда (масалан, генератор ёки юкламаларни узилиши ёки қўшилиши) электр ва электромеханик занжир билан боғлиқ энергия миқдорини ўзгариши кузатилади. масалан, қисқа туташувларда, айниқса уч фазали қисқа туташувда, барча энергия шикастланиш жойида сарфланади ва шунинг учун у ерда қурилмаларнинг механик бузилишини, равшан портлашни ёки шу кабиларни кузатиш мумкин. бу жараён жуда тез содир бўлади, кучланиш деярли зудлик билан нолгача камаяди, лекин бошланғич моментда генератор ва моторларнинг айланиш тезликлари уларнинг инерционликлари туфайли ўзгаришсиз қолади. айланувчи машиналарнинг валларидаги моментлар баланси ўзгариши ҳисобига уларнинг айланиш тезлиги секин аста ўзгаради. 13 мавзу №1: бошқача сўз билан айтганда, агрегатларнинг электромагнит ва механик холатлари ўзгариш тезлиги сезиларли фарқ қилади. шунинг учун ўткинчи жараёнлар тадқиқот пайтида пайдо бўлиш сабаблари, тебранишлар частотаси, кечиш вақтига кўра турлича гуруҳларга бўлинади. вақт бўйича фарқ қилувчи ўткинчи жараёнларни қисқача кўриб …
