1 / 23

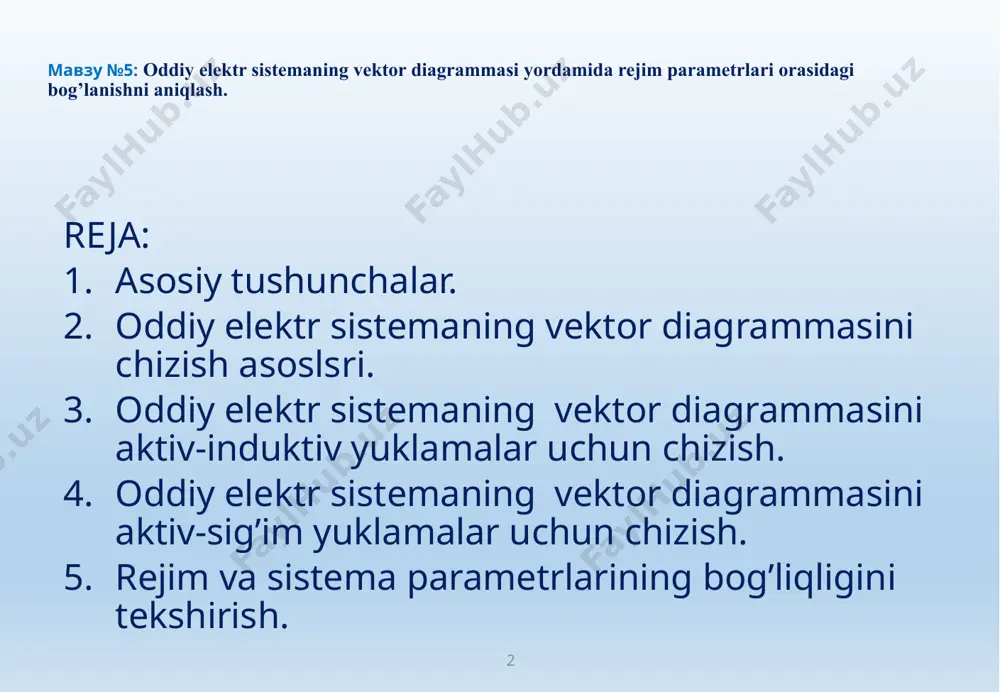

контракт на строительство объектов сбора и подготовки газа в рамках проекта гиссар қарши муҳандислик иқтисодиёт институти 1 маъруза №5. “электрэнергетика” кафедраси катта ўқитувчиси сафаров холиёр саййид сафарович мавзу №5: oddiy elektr sistemaning vektor diagrammasi yordamida rejim parametrlari orasidagi bog’lanishni aniqlash. reja: asosiy tushunchalar. oddiy elektr sistemaning vektor diagrammasini chizish asoslsri. oddiy elektr sistemaning vektor diagrammasini aktiv-induktiv yuklamalar uchun chizish. oddiy elektr sistemaning vektor diagrammasini aktiv-sig’im yuklamalar uchun chizish. rejim va sistema parametrlarining bog’liqligini tekshirish. 2 мавзу №5: 3 мавзу №5: 4 мавзу №5: 5 мавзу №5: 6 мавзу №5: 7 мавзу №5: 8 мавзу №5: 9 мавзу №5: 10 мавзу №5: 11 мавзу №5: 12 мавзу №5: 13 мавзу №5: бўлим материалларининг бошланишида ноаён қутбли генераторларнинг вектор диаграммаларини таҳлил қиламиз. содда схемани қабул қиламиз: генератор хс қаршилик орқали чексиз қувватли система (u=const, f=const) - шинасига ишлайди, яьни унга энергия узатади. 14 мавзу №5: уланган генераторларнинг ҳолатларини турли ўзгаришларида кучланиш ва …

2 / 23

дуктив қаршиликларидаги кучланиш тушувларини қўшсак, у ҳолда эул охиридаги u кучланишни топамиз. 15 мавзу №5: қуйида вектор диаграмма қуришни соддалаштириш учун актив қаршиликни ҳисобга олмаймиз. ушбу муносабат тўғри ҳисобланади: берилган p, q, u лар асосида фаза бурчаги  ни аниқлаб, сўнгра система кучланиши қийматини мос масштабда қўямиз ва уни актив ва реактив ташкил этувчиларга ажратиб, eq, e’, uг ва бошқа векторларни топамиз. шуни назарда тутиш керакки, u ва eq векторлари орасидаги бурчак δ ( δ < (u^eq) сакраб ўзгара олмайди, чунки у ротор билан боғланган ва шунинг учун системанинг электромеханик ҳолатини характерловчи асосий параметр ҳисобланади, яьни системанинг ва генераторнинг турғунлигини белгилайди, δc - < (uг ^ u ) , δг - < (uг ^ eq) , δ` - < ( u ^ e` ) - бурчаклар эса сакраб ўзгаришлари мумкин ва улар фақат машинанинг электромагнит ҳолатини белгилайди. 16 мавзу №5: 17 мавзу №5: 18 мавзу №5: 19 мавзу №5: 20 …

3 / 23

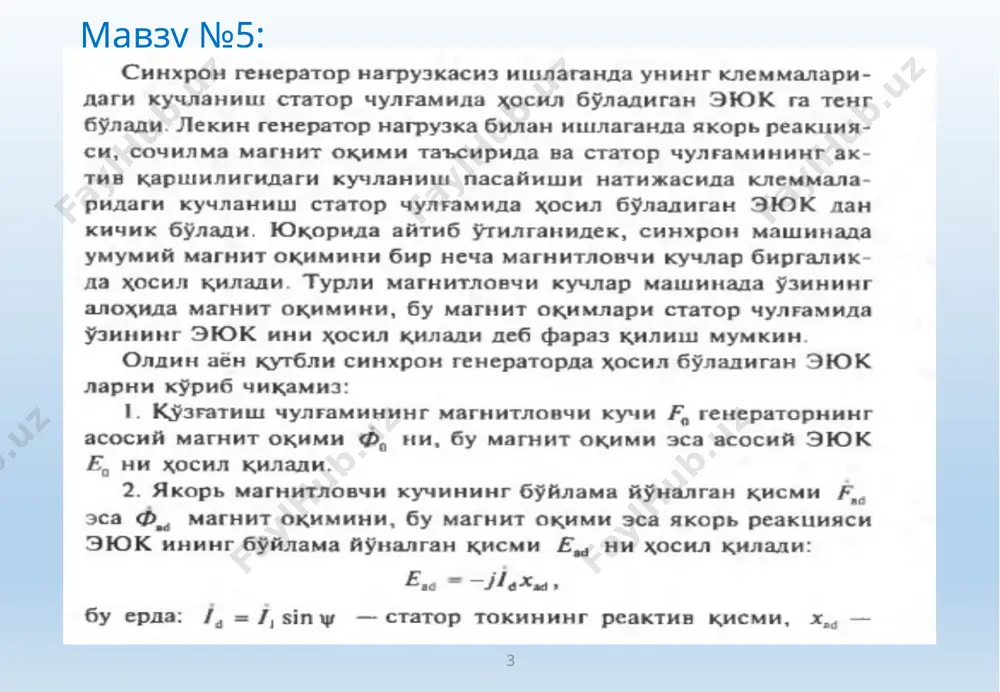

elektr energiyasi tizimi bo'yicha rejim parametrlari - Page 3

4 / 23

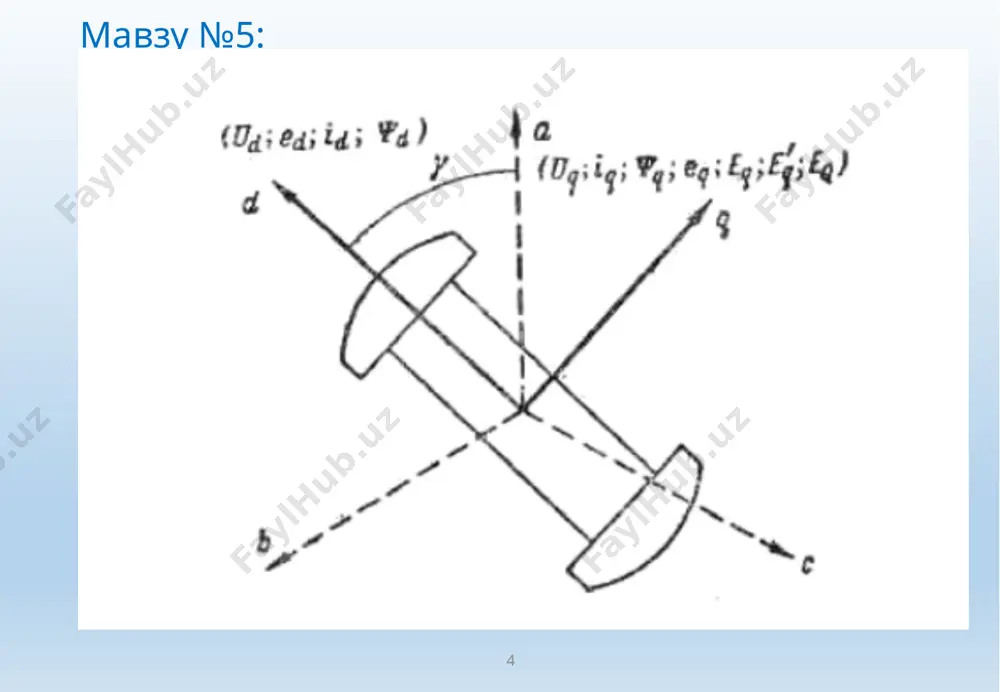

elektr energiyasi tizimi bo'yicha rejim parametrlari - Page 4

5 / 23

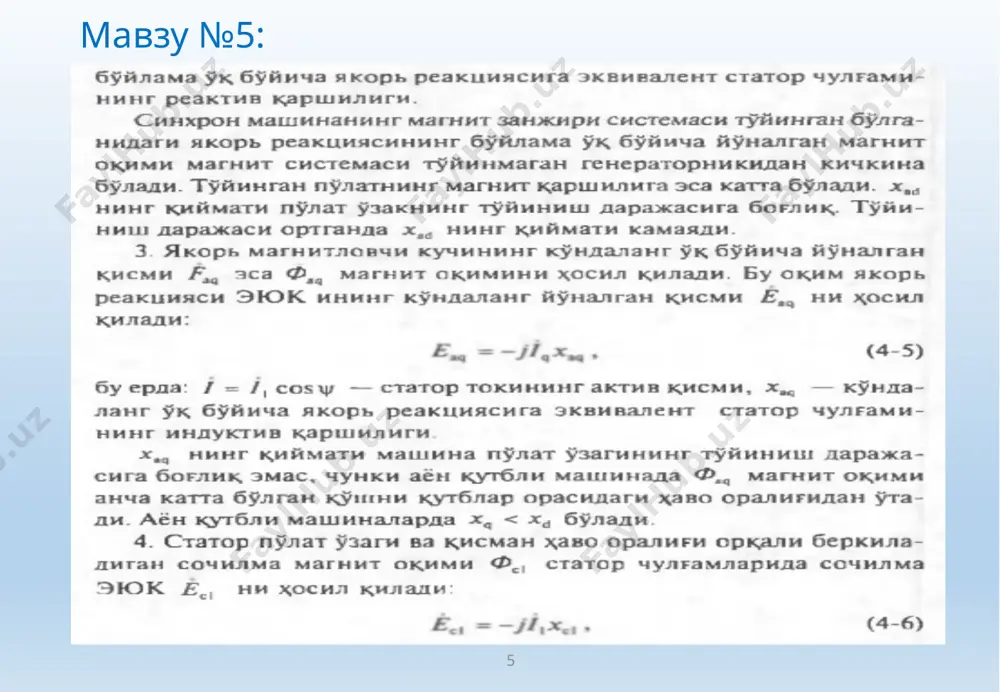

elektr energiyasi tizimi bo'yicha rejim parametrlari - Page 5
