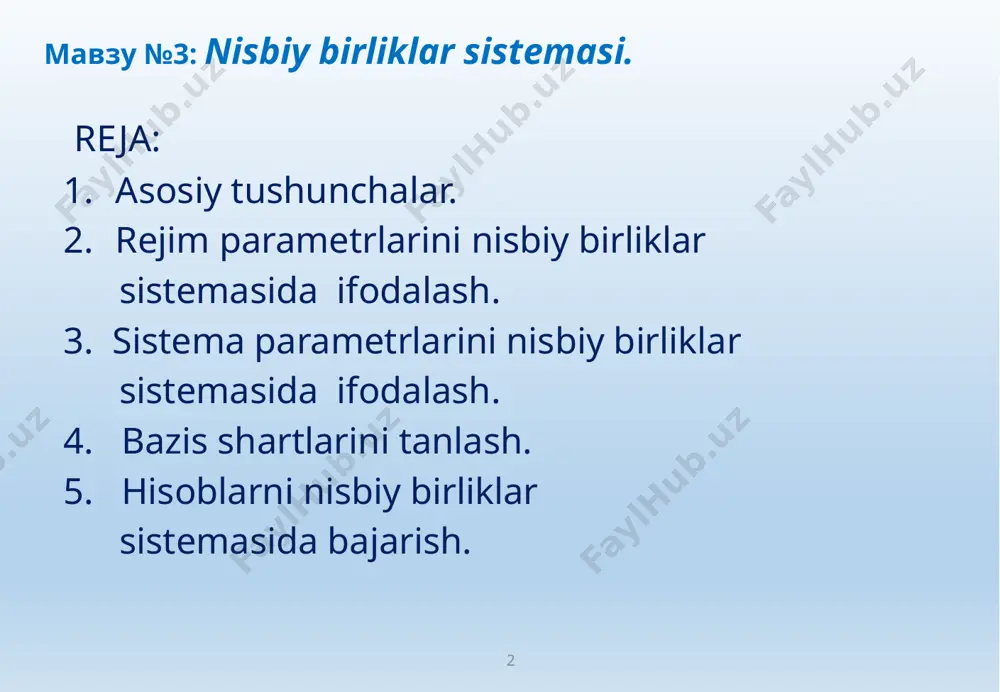

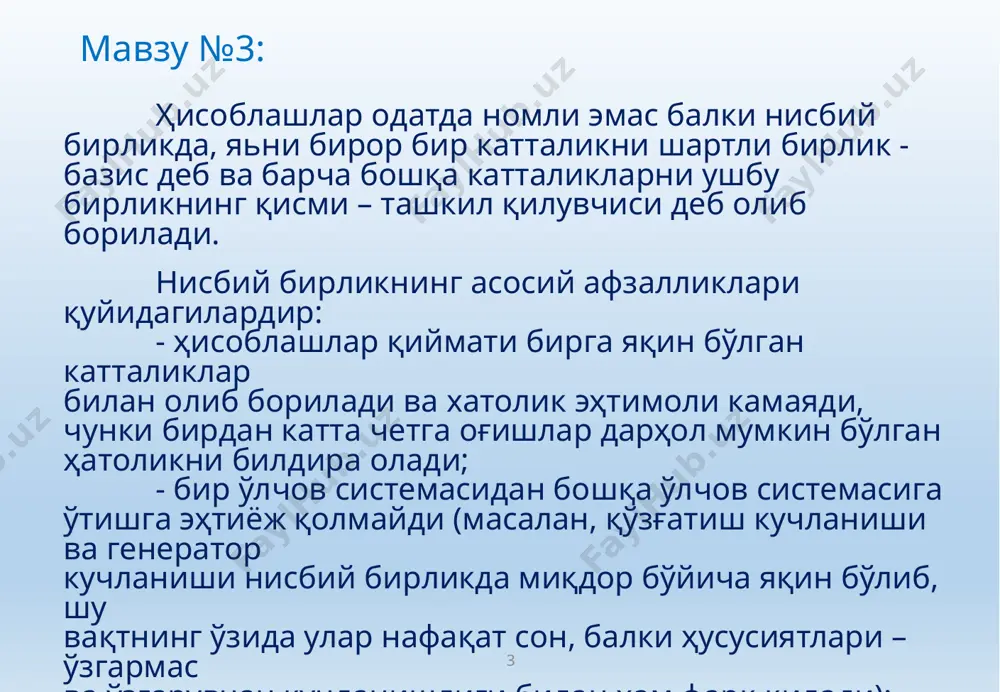

контракт на строительство объектов сбора и подготовки газа в рамках проекта гиссар қарши муҳандислик иқтисодиёт институти 1 маъруза №3. “электрэнергетика” кафедраси катта ўқитувчиси сафаров холиёр саййид сафарович мавзу №3: nisbiy birliklar sistemasi. reja: asosiy tushunchalar. rejim parametrlarini nisbiy birliklar sistemasida ifodalash. 3. sistema parametrlarini nisbiy birliklar sistemasida ifodalash. 4. bazis shartlarini tanlash. 5. hisoblarni nisbiy birliklar sistemasida bajarish. 2 мавзу №3: ҳисоблашлар одатда номли эмас балки нисбий бирликда, яьни бирор бир катталикни шартли бирлик - базис деб ва барча бошқа катталикларни ушбу бирликнинг қисми – ташкил қилувчиси деб олиб борилади. нисбий бирликнинг асосий афзалликлари қуйидагилардир: - ҳисоблашлар қиймати бирга яқин бўлган катталиклар билан олиб борилади ва хатолик эҳтимоли камаяди, чунки бирдан катта четга оғишлар дарҳол мумкин бўлган ҳатоликни билдира олади; - бир ўлчов системасидан бошқа ўлчов системасига ўтишга эҳтиёж қолмайди (масалан, қўзғатиш кучланиши ва генератор кучланиши нисбий бирликда миқдор бўйича яқин бўлиб, шу вақтнинг ўзида улар нафақат сон, балки ҳусусиятлари …
2 / 20

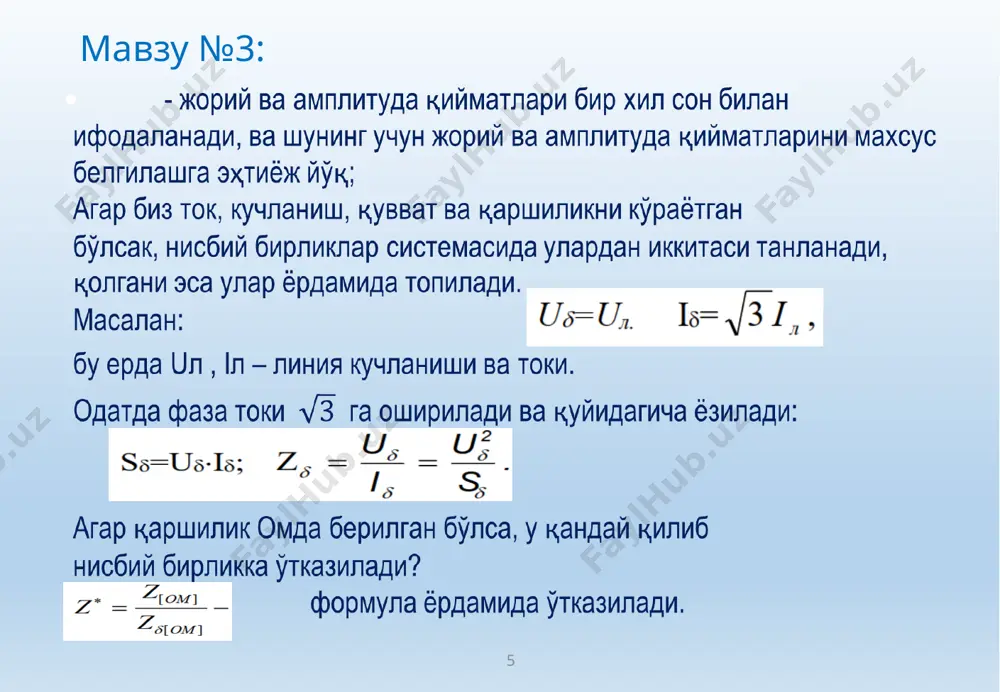

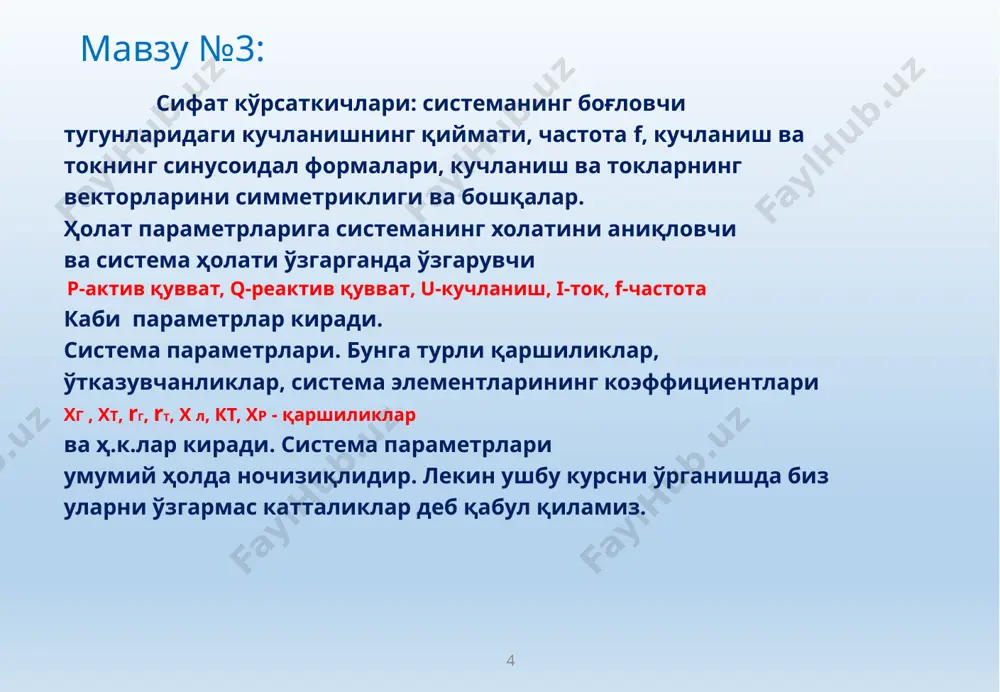

из уларни ўзгармас катталиклар деб қабул қиламиз. 4 мавзу №3: - жорий ва амплитуда қийматлари бир хил сон билан ифодаланади, ва шунинг учун жорий ва амплитуда қийматларини махсус белгилашга эҳтиёж йўқ; агар биз ток, кучланиш, қувват ва қаршиликни кўраётган бўлсак, нисбий бирликлар системасида улардан иккитаси танланади, қолгани эса улар ёрдамида топилади. масалан: бу ерда uл , iл – линия кучланиши ва токи. одатда фаза токи га оширилади ва қуйидагича ёзилади: агар қаршилик омда берилган бўлса, у қандай қилиб нисбий бирликка ўтказилади? формула ёрдамида ўтказилади. 5 мавзу №3: системани ҳисоблаш учун барча қаршилик ва кучланишларни бир хил – базис деб қабул қилинган кучланиш поғонасига келтириш керак: - бу ерда k- трансформация коэффициенти. нисбий бирликда: бир неча кучланишлар поғонаси бўлган ҳолда келтириш формуласи қуйидаги кўринишда бўлади: 6 мавзу №3: бу ерда ктi (i=1,2,….n) трансформаторларнинг кўрилаётган элемент билан тармоқнинг келтирилаётган кучланиш поғонаси орасидаги трансформация коэффициенти. генератор ва трансформаторларнинг қаршиликлари ўзларининг номинал катталикларига нисбатан …
3 / 20
ни ва умумий токни, агар 1- лампочкани қаршилиги 1 ком ва 2- лампочканинг қаршилиги 0.5 ком булса. берилган: r1=1 kom, r2=0.5 kom, u=220 v.; топиш керак i1, i2, i; ечиш: i1 = u / r1 = 220 / 1000 = 0.22 a. i2 = u / r2 = 220 / 500 = 0.44 a. i = i1 + i2 = 0.22 + 0.44 = 0.66 a. 16 мавзу №3: 17 мавзу №3: 18 мавзу №3: 19 мавзу №3: эътиборингиз учун раҳмат 20 image3.jpeg image4.png image5.png image6.png image7.png image8.png image9.png image10.png image11.png image12.png image13.png image14.png image15.png image16.png image17.png image18.png image19.png image20.png image21.png image22.png image23.png image24.png image25.png image26.png image27.png image28.png image29.png image1.jpg /docprops/thumbnail.jpeg
4 / 20
nisbiy birliklar sistemasi - Page 4
5 / 20
nisbiy birliklar sistemasi - Page 5
