1 / 27

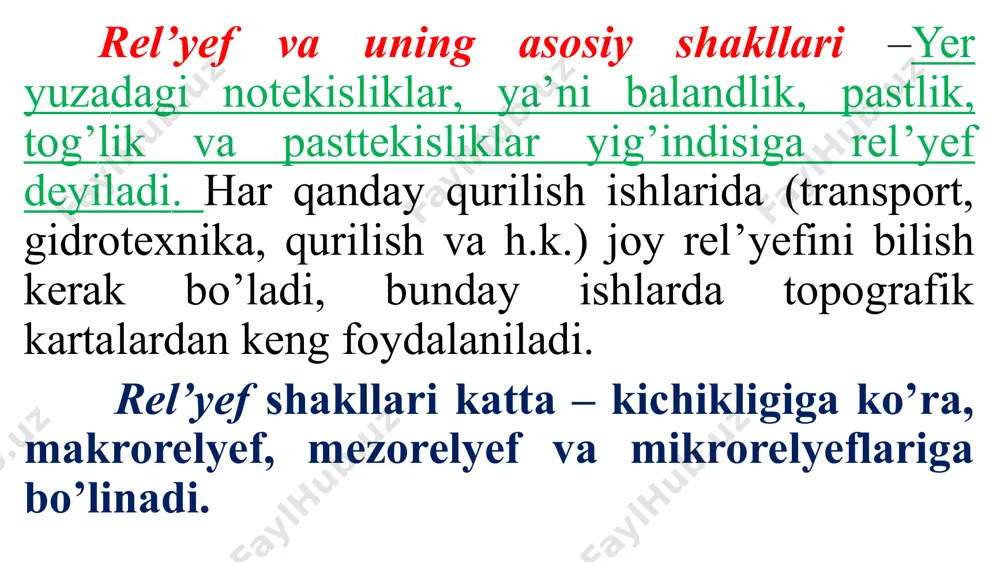

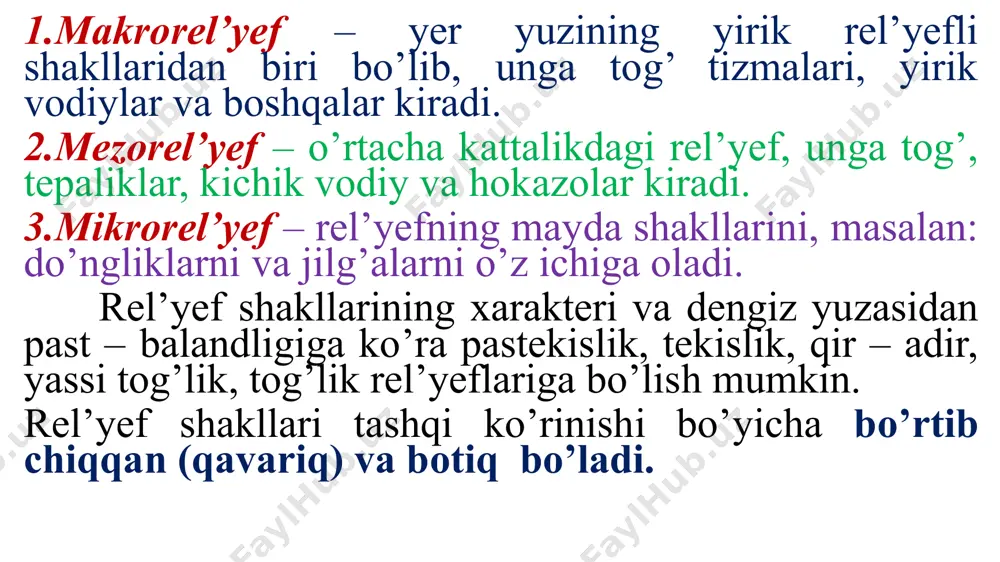

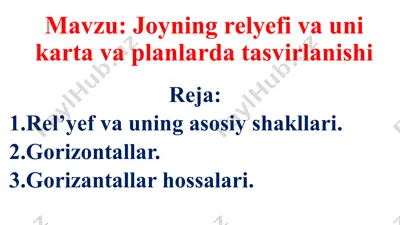

mavzu: joyning relyefi va uni karta va planlarda tasvirlanishi mavzu: joyning relyefi va uni karta va planlarda tasvirlanishi reja: 1.rel’yef va uning asosiy shakllari. 2.gorizontallar. 3.gorizantallar hossalari. rel’yef va uning asosiy shakllari –yer yuzadagi notekisliklar, ya’ni balandlik, pastlik, tog’lik va pasttekisliklar yig’indisiga rel’yef deyiladi. har qanday qurilish ishlarida (transport, gidrotexnika, qurilish va h.k.) joy rel’yefini bilish kerak bo’ladi, bunday ishlarda topografik kartalardan keng foydalaniladi. rel’yef shakllari katta – kichikligiga ko’ra, makrorelyef, mezorelyef va mikrorelyeflariga bo’linadi. 1.makrorel’yef – yer yuzining yirik rel’yefli shakllaridan biri bo’lib, unga tog’ tizmalari, yirik vodiylar va boshqalar kiradi. 2.mezorel’yef – o’rtacha kattalikdagi rel’yef, unga tog’, tepaliklar, kichik vodiy va hokazolar kiradi. 3.mikrorel’yef – rel’yefning mayda shakllarini, masalan: do’ngliklarni va jilg’alarni o’z ichiga oladi. rel’yef shakllarining xarakteri va dengiz yuzasidan past – balandligiga ko’ra pastekislik, tekislik, qir – adir, yassi tog’lik, tog’lik rel’yeflariga bo’lish mumkin. rel’yef shakllari tashqi ko’rinishi bo’yicha bo’rtib chiqqan (qavariq) va botiq bo’ladi. рельефнинг …

2 / 27

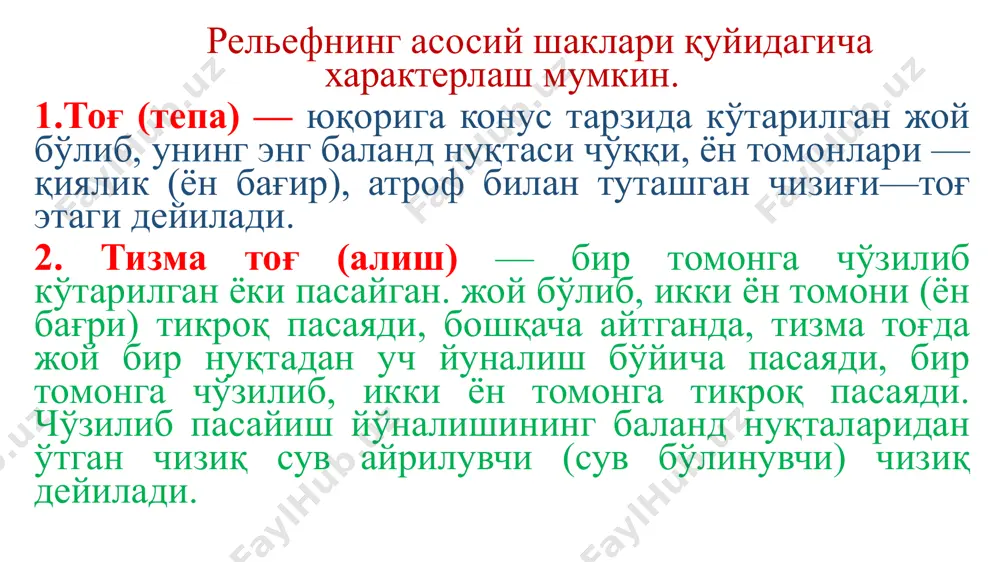

йўналишда сой бошланади. кўпиича, бир сойдан иккинчисига ўтган ёлғиз оёқ йўл эгарсимон жой орқали нариги томондаги сой йўлига туташади, эгарсимон жойдаги бу йўл довон дейилади. эгарсимон жой (бел).довон 4. чуқурлик (котловина) —тоғнинг акси булиб, хар томондан ўралган пастлик жой;. энг чуқур жойига — туб деб, ён томонлари қиялик, қияликларнинг атроф билан учрашган чизиғи — чуқурлик чеккаси дейилади 5. сой — тизма тоғнинг акси бўлиб, бир нуқтадан уч томонга кўтарилади ёки бир учи очиқ йўналиш бўйича аста пасаяди, лекин икки ёни тикроқ кўтарилади. сойнинг энг паст жойларидан ўтган чизиқ сув йиғилувчи чизиқ дейилади, бу чизиқ бўйича ёғин сувлари оқади . агар сой кенг ва узоқга чўзилса, водий дейилади. рельефни асосий шакллари. тепа – атрофдаги текис жойдан гумбазсимон кўтарилиб турган, нисбий баландлиги 200-метргача бўлган баландлик. тоғ - атрофдаги текисликдан қад кўтарган баландлик, у гумбазсимон, конуссимон, пирамида ва бошқа шаклларда бўлиши мумкин, нисбий баландилиги 500 м дан ошади. қаторасига давом этиб кетган тоғлар …

3 / 27

ndligini ifodalovchi raqamlarga aytiladi. balandlik usulida biron bir joyning rel’yefini qog’ozda tasvirlash uchun, masalan; tepalikning eng baland nuqtasi, etagi, yon bag’irlarining bukilgan joyi va boshqa shunga o’xshash nuqtalarining absolyut balandligi aniqlanadi. so’ngra bu nuqtalar qog’ozga tushirilib uning yoniga balandlik qiymatlari yozib quyiladi rel’yefning bu usulda tasvirlanishi, kartadagi nuqtalarning baland – pastligini tez va oson aniqlashga imkon yaratadi, ammo rel’yefning bu usulda tasvirlanishida kartada yon bag’irlarlarning yo’nalishi, qiyaligi va shaklini aniqlash ancha qiyin bo’ladi. topografik kartada bu usuldan foydalanishda gorizontallar usuli bilan birgalikda olib boriladi. rel’yefni gorizontallar bilan tasvirlash − topografik kartada rel’yef asosan gorizontallar bilan tasvirlanadi. gorizontal deb, bir xil balandlikka (otmetkaga) ega bo’lgan nuqtalarni tutashtiruvchi egri chiziqqa aytiladi. gorizontallarni hosil qilish quyidagicha bajarilishi mumkin. faraz qilaylikki, bironta ko’l bo’lsin va uning o’rtasida konussimon quruqlik (balandlik) bo’lsin. har safar ko’ldagi suv sathini pasaytirib, p – tekislikka uning gorizontal proyeksiyasini tushirib boramiz, u holda p – tekisligida egri chiziqlar hosil bo’ladi, …

4 / 27

gi – h; ikki nuqta orasidagi masofa, ya’ni: aa1 ning gorizontal proyeksiyasi esa, ya’ni: – d, gorizontallar oralig’i deyiladi. yonbag’ir (ab) orasidagi burchakka, ya’ni: α – qiyalik burchagi deyiladi bu yerda: d – gorizontallar oralig’i (m), h – kesim balandligi (m), α – qiyalik burchai (gradus). topografik kartalarning masshtabiga hamda rel’yefning murakkabligiga qarab, topografik kartalar uchun turli xil kesim balandliklari qabul qilingan. kesim balandligi – 1, 2, 5 va 10 metr bo’ladi. ayrim joylarning relyefini gorizontallar bilan to’liq ravishda ko’rsatish mumkin bo’lmasa, yordamchi gorizontallar o’tkaziladi va ular uzuq (punktir) chiziqlar bilan belgilanadi, ya’ni ular 0,25 va 0,50 m va hokazo bo’ladi. rel’yefni o’qish oson bo’lishi uchun har beshinchi gorizontali yo’g’on chiziq qilib chiziladi va gorizontallarga qiyalik yo’nalishini aniqlash uchun (qisqa chiziqlar) qo’yiladi. bu qisqa chiziqlar qaysi tomonga yo’naltirilgan bo’lsa, qiyalik nishabligi o’sha tomonga yo’nalgan bo’ladi. e’tiboringiz uchun raxmat image1.jpeg image2.jpeg image3.jpeg image4.jpeg image5.jpeg image6.jpeg image7.jpeg image8.png image9.png image10.png image11.jpeg image12.jpeg …

5 / 27
