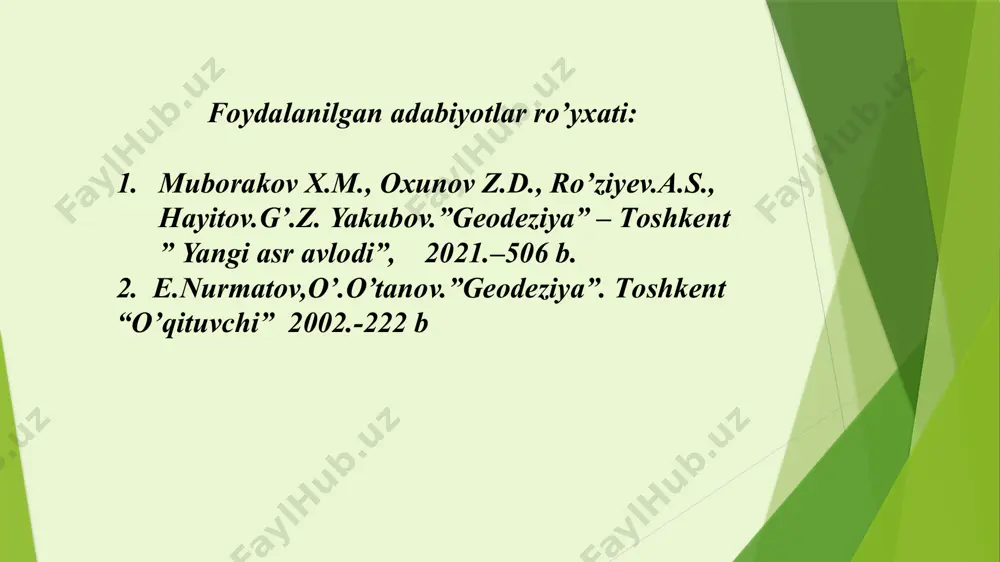

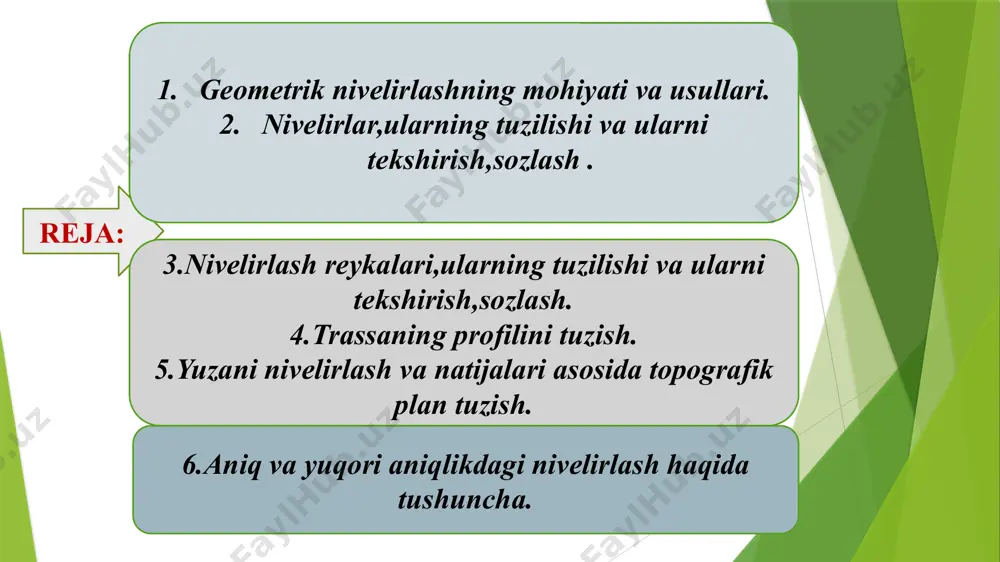

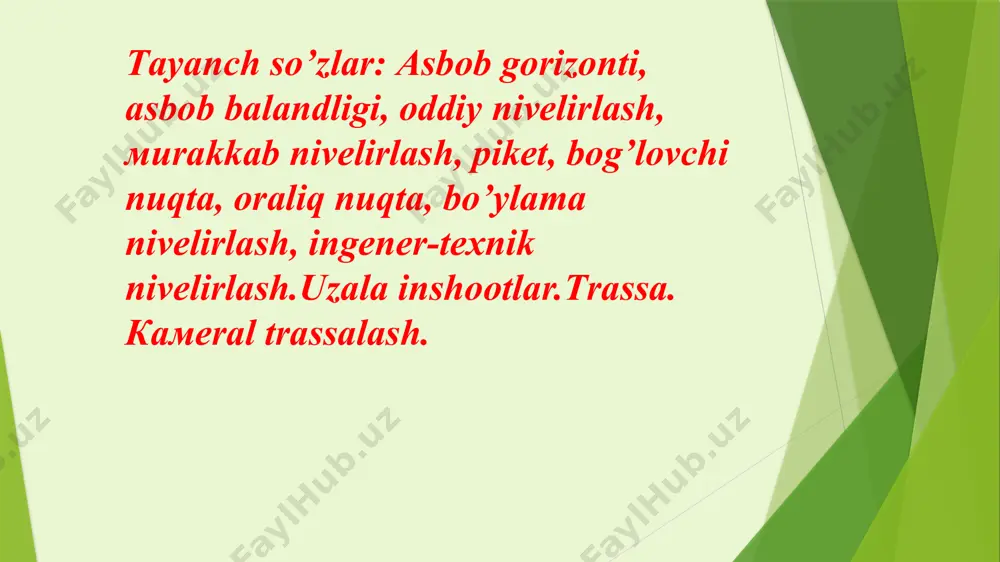

презентация powerpoint o`zbekiston respublikasi oliy va o’rta maxsus ta’lim vazilrligi toshkent irrigаtsiya vа qishloq xoʼjаligini mexаnizаtsiyalаsh muhаndislаri instituti milliy tadqiqot universitetining qarshi irrigatsiya va agrotexnalogiyalar instituti “geodeziya(2-qism) ”fanidan tayyorlangan taqdimot. mavzu: nivelirlash turlari. tayyorladi: xaqberdiyev.a.e qarshi-2023 foydalanilgan adabiyotlar ro’yxati: мuborakov х.м., oxunov z.d., ro’ziyev.a.s., hayitov.g’.z. yakubov.”geodeziya” – тoshkent ” yangi asr avlodi”, 2021.–506 b. 2. e.nurmatov,o’.o’tanov.”geodeziya”. тoshkent “o’qituvchi” 2002.-222 b reja: geometrik nivelirlashning mohiyati va usullari. nivelirlar,ularning tuzilishi va ularni tekshirish,sozlash . 3.nivelirlash reykalari,ularning tuzilishi va ularni tekshirish,sozlash. 4.trassaning profilini tuzish. 5.yuzani nivelirlash va natijalari asosida topografik plan tuzish. 6.aniq va yuqori aniqlikdagi nivelirlash haqida tushuncha. tayanch so’zlar: аsbob gorizonti, аsbob balandligi, оddiy nivelirlash, мurakkab nivelirlash, piket, bog’lovchi nuqta, оraliq nuqta, bo’ylama nivelirlash, ingener-texnik nivelirlash.uzala inshootlar.тrassa. камеral trassalash. geometrik nivelirlashning mohiyati va usullari. nuqtaning balandligini oʼlchash yoki nivelirlash yoʼli bilan yer yuzidagi nuqtalarning bir-biriga yoki boshlangʼich deb qabul qilingan satxiy yuzaga nisbatan balandligi aniqlanadi. qoʼllaniladigan usul va asboblarga qarab nivelirlash …

2 / 52

aniqroq topiladi. geodezik tayanch nuqtalarini va plan olish nuqtalarining balandligini aniqlashda, turli masshtabda plan olishda, injenerlik inshootlarining loyihalarini tuzishda va bu inshootlarni qurishda, shuningdek geologik qidiruv ishlarida, yirik injenerlik inshootlarining choʼkishi va deformatsiyasini aniqlashda va shu kabi boshqa ishlarda geometrik nivelirlash qoʼllaniladi. nivelirlash metodi va asboblari nuqtalar balandligining qanchalik aniq oʼlchanishi zarurligiga qarab tanlanadi. trigonometrik nivelirlash. nivelirlashning bu turida ikki nuqta orasidagi qiyalik burchagi va masofa oʼlchanadi, hamda oʼlchash natijalaridan nuqtalarning bir-biriga nisbatan balandligi trigonometrik formulalar yordamida hisoblab chiqariladi. teodolit-taxometr bilan qiyalik burchagi oʼlchanadi. trigonometrik nivelirlash topografik plan olishda, balandliklardagi farq katta boʼlgan nuqtalarni, masalan, togʼ, tepalik va boshqa rel’yef shakllarini, turli buyum va inshootlarning balandligini aniqlashda qoʼllaniladi. barometrik nivelirlash. bu metod yerdan baland koʼtarilgan sari havo bosimining kamaya borishi qonuniyatiga asoslangan. barometrik nivelirlash natijasida nuqtalarning balandligi 1-2 metr aniqlikda topiladi. shuning uchun aniqlikda nivelirlash talab qilinmaydigan ishlarda, masalan, turli ekspeditsiyalarda, geologik, geografik va boshqa tekshirishlarda biror joyning relьefini dastlabki …

3 / 52

, yoʼl qurilishida va joyning relьefini dastlabki oʼrganishdagina foydalaniladi. gidrostatik nivelirlash. bu usulda joydagi nuqtalarning balandliklardagi farq oʼzaro bogʼliq ikkita idishdagi suyuqlik satxini kuzatish yoʼli bilan aniqlanadi. bu usulda nuqtalarning nisbiy balandligi 1-2 mm aniqlikda topiladi. montaj ishlarida, yirik inshootlarning deformatsiyasini muntazam ravishda kuzatish kerak boʼlganda va boshqa ishlarda gidrostatik nivelirlash qoʼllaniladi. bu usul sodda boʼlib, undan yopiq, tor va qorongʼi joylarda ham foydalanish mumkin. radionivelirlash. bu nivelirlash radiotoʼlqinning samolyotdan yerga, yerdan samolyotga yetib borish vaqtiga qarab samolyotning qanday balandlikda uchayotganini bilish imkoniyatini beradi. samolyotning uchayotgan balandligi radiovыsotomer(radiobalandlikulchagich) degan asbob yordamida 5 m gacha aniqlikda topiladi. keyingi vaqtlarda radionivelirlash turli qidiruv ishlarida xamda turli masshtabda topografik kartalar tuzishda qoʼllanilmoqda. stereofotogrammetrik nivelirlash. bu usulda joyning samolyotdan turib olingan aerosuratlariga qarab maxsus fotogrammetrik asboblar yordamida nuqtalarning balandligi aniqlanadi va relьef gorizontallar bilan chiziladi. bu xildagi nivelirlash ishlarining asosiy qismi korxonada bajarilganligidan vaqt va mablagʼ ancha tejaladi. stereofotogrammetrik nivelirlash turli masshtabdagi topografik kartalar …

4 / 52

gan nivelirlarga esa nt larni misol qilish mumkin. keyingi yillarda vizir oʻqi avtomatik ravishda gorizontal holatga keladigan nivelirlar ishlab chiqarilmoqda. nsm-2. masalan nivelirlar aniqligiga qarab, texnikaviy, oʻrtacha aniqlikdagi va juda aniq nivelirlarga boʻlinadi. nivelirlar qarash trubasining kattalashtirib koʻrsatish darajasi, koʻrish maydoni, adilak boʻlimining qiymati va boshqa xususiyatlariga qarab ham bir-biridan farq qiladi. нивелир схемаси. elevasion vint. . koʻtarish vintlari. 2. shtativ. 6. qarash trubasi. 3. doiraviy adilak. 7. maxkamlash vinti. 4. taglik. 8. mikrometr vinti. 9. kremalera vinti. оддий ва мураккаб нивелирлаш. икки нуқтанинг бир-бирига нисбатан баландлиги бу нуқталар орасига нивелирни бир марта ўрнатишда аниқланса, бунга оддий нивелирлаш дейилади. икки нуқтанинг баландликлари орасидаги фарқ катта бўлган ҳолларда ёки бир-биридан узоқ жойлашган икки нуқтанинг нисбий баландлигини аниқлашда бу икки нуқта оралиги бўлакларга бўлиниб, ҳар бир бўлак алохида-алохида нивелирланади, бунга мураккаб нивелирлаш дейилади. мураккаб нивелирлашда ер сатхининг думбоқлиги ва рефракция нивелирлаш натижасига камроқ таъсир этиши ва рейка бўлаклари яхшироқ кўриниши учун нивелирдан …

5 / 52

г учун улар ҳар бир станцияда боғловчи нуқталар нивелирланиб бўлгандан кейин нивелирланади. орқадаги рейкани олдинга кўчиришда рейка бир йўла оралиқ нуқталарга ҳам ўрнатилиб нивелир ёрдамида улардан саноқлар олинади. боғловчи нуқталардан олинган саноқлардан фойдаланиб, ҳар бир нуқтанинг қўшни нуқтага нисбатан баландлиги, сўнгра абсолют баландлиги ҳисоблаб чиқарилади. бир-биридан узоқ жойлашган нуқталар оралиғида бир нуқтадан иккинчисига абсолют баландликни узатиш мақсадида бажарилган мураккаб нивелирлаш иши бўйлама нивелирлаш дейилади. бўйлама нивелирлашда абсолют баландликнинг бошланғич нуқтадан охирги нуқтага узатилишида боғловчи нуқталар иштирок этмаса, бунга оддий бўйлама нивелирлаш дейилади. нивелирланаётган чизиқнинг профилини тузиш учун бу чизиқдаги барча характерли нуқталарнинг абсолют балтандликларини аниқлаш мақсадида амалга оширилган бўйлама нивелирлаш трассани нивелирлаш деб аталади. трассани нивелирлашда барча боғловчи нуқталар ҳамда трассадаги оралиқ нуқталар ўрни қозиқ қоқиб белгиланади. баъзи бир қидирув ва текширув ишларида нивелирланиши керак бўлган чизиқ атрофидаги нуқталарнинг абсолют баландликларини аниқлашга тўғри келади. бундай пайтда трасса керакли жойларига қозиқлар қоқиб перпендикуляр чизиқлар билан белгиланиб нивелирланади. бунга кўндаланг нивелирлаш дейилади. …
