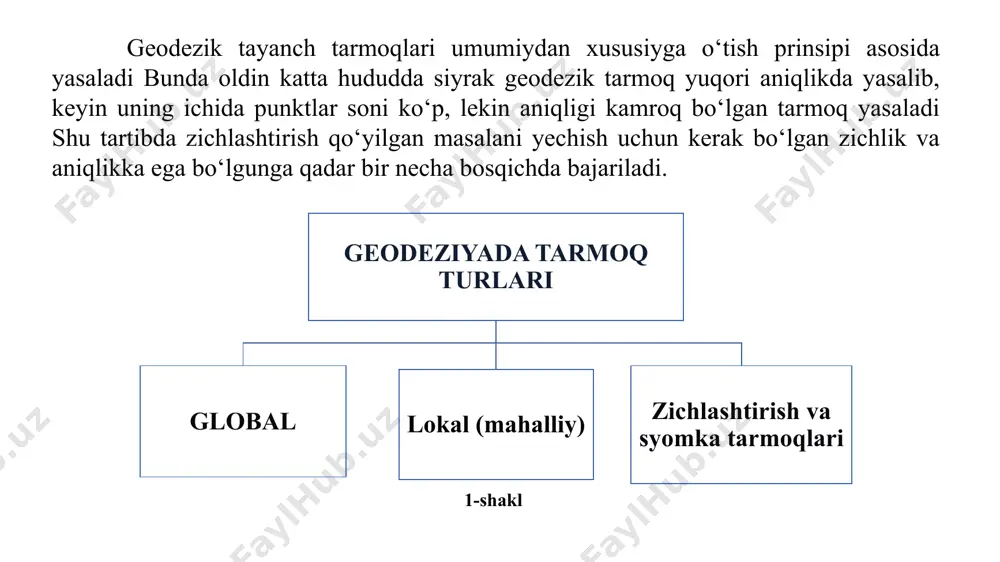

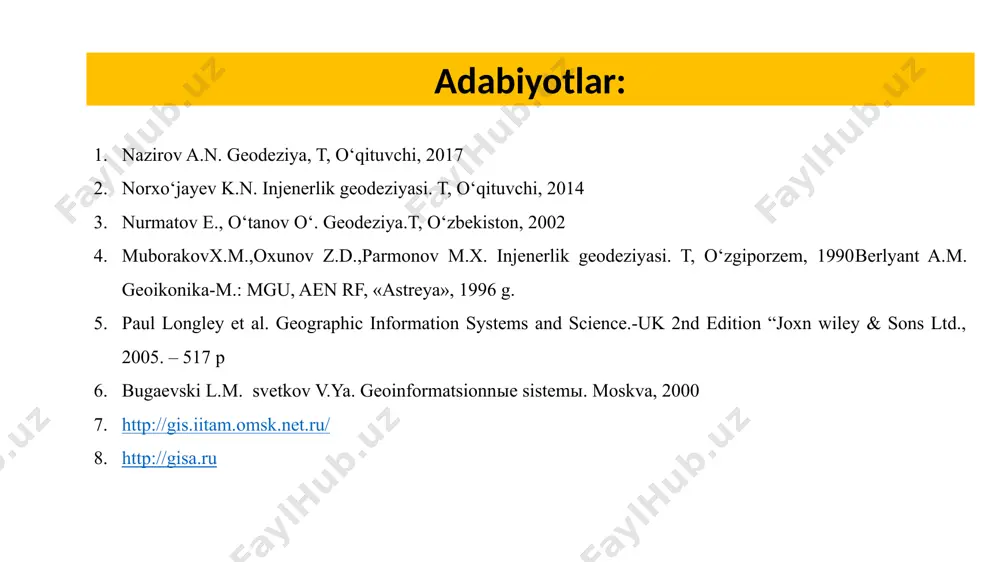

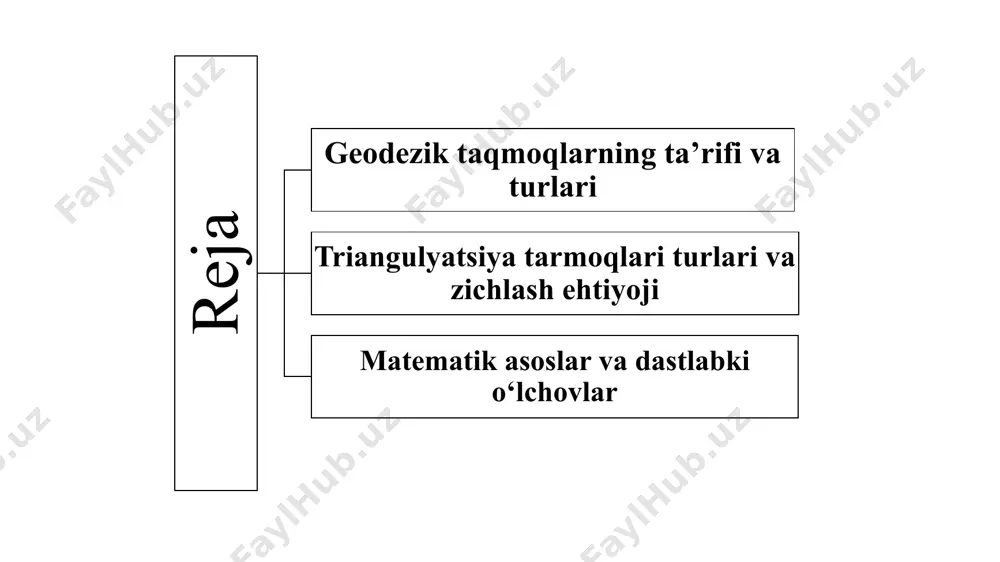

презентация powerpoint geodeziya (2-qism) fanidan 1-ma’ruza: zichlash triangulyasiya tarmoqlarini matematik ishlab chiqish o’qituvchi: baxriyev muhammad reja triangulyatsiya tarmoqlari turlari va zichlash ehtiyoji matematik asoslar va dastlabki o‘lchovlar geodezik taqmoqlarning ta’rifi va turlari adabiyotlar: nazirov a.n. geodeziya, t, o‘qituvchi, 2017 norxo‘jayev k.n. injenerlik geodeziyasi. t, o‘qituvchi, 2014 nurmatov e., o‘tanov o‘. geodeziya.t, o‘zbekiston, 2002 muborakovx.m.,oxunov z.d.,parmonov m.x. injenerlik geodeziyasi. t, o‘zgiporzem, 1990berlyant a.m. geoikonika-m.: mgu, aen rf, «astreya», 1996 g. paul longley et al. geographic information systems and science.-uk 2nd edition “joxn wiley & sons ltd., 2005. – 517 p bugaevski l.m. svetkov v.ya. geoinformatsionnыe sistemы. moskva, 2000 http://gis.iitam.omsk.net.ru/ http://gisa.ru geodezik tayanch tarmoqlari umumiydan xususiyga o‘tish prinsipi asosida yasaladi bunda oldin katta hududda siyrak geodezik tarmoq yuqori aniqlikda yasalib, keyin uning ichida punktlar soni ko‘p, lekin aniqligi kamroq bo‘lgan tarmoq yasaladi shu tartibda zichlashtirish qo‘yilgan masalani yechish uchun kerak bo‘lgan zichlik va aniqlikka ega bo‘lgunga qadar bir necha bosqichda bajariladi. 1-shakl …

2 / 22

tarmoqlar yaratish usuli hisoblanadi. ushbu usul yirik geodeziya ishlarida, ayniqsa, hududning kenglik va uzunlik o‘lchovlarida qo‘llaniladi. zichlash (densification) – bu yirik triangulyatsiya tarmoqlarini kichikroq, qo‘shimcha nuqtalar bilan to‘ldirish va zichroq tarmoq hosil qilish jarayoni. densifikatsiya hududning o‘lchov aniqligini oshiradi, qaysiki, muhim obyektlarni loyihalash va qurishda zarur hisoblanadi. 3-shakl zichlashtirish va syomka tarmoqlarini barpo etish usullari triangulyatsiya usuli poligonometriya usuli trilateratsiya usuli triangulyatsiya usulida - uchburchaklar tarmog’i tuzilib, uchburchaklarning xamma burchaklari boshlang’ich hamda oxirgi tomonlari uzunliklari o’lchanadi. tomonlardan birining uzunligi va uchburchaklar burchaklari orqali tarmoq uchburchaklarinig tomonlari hisoblanadi. пр1 с 1 2 1 диагонал йўл 4-shakl triangulyatsiya tarmoqlari turlari va zichlash ehtiyoji triangulyatsiya turlari: birlamchi (asosiy) tarmoqlar: bu yirik hududlarda joylashgan yirik triangulyatsiya tarmoqlari bo‘lib, asosiy nuqtalar bir-biridan uzoq masofada joylashadi. bunday tarmoqlar mamlakat miqyosida qo‘llanadi. ikkinchi darajali tarmoqlar: bu asosiy tarmoqdagi nuqtalardan hosil qilingan kichikroq, ammo zichroq tarmoqlar. ular hududning batafsil xaritalashida qo‘llanadi. zichlash ehtiyoji: ko'pincha katta hududlarda yoki aniqlik …

3 / 22

hun asos bo‘ladi davlat geodezik balandlik tarmog‘ini yaratish sxemalari 132, 200 km ga va perimetri 800 km ga yaqin uchburchaklar qatoridan tashkil topgan poligonlar ko‘rinishida bo‘ladi (2-rasm). 1- sinf 2-sinf 3- sinf 4-sinf 5-shakl bazislar uchlaridagi punktlar laplas punktlari deyilib, geodezik koordinatalari — kenglik β va uzoqliq α osmon yoritkichlarini astronomik usulda kuzatish yo‘li bilan topilgan astronomik koordinatalar — kenglik φ va uzoqlik λ hamda ularda shovun chiziqlari yo‘nalishlarini gravimmetrik usulda aniqlangan qiymatlaridan foydalanib hisoblanadi, shu sababli uni astronomik — geodezik tarmoq deyiladi. laplas punktlari bazis tomon 6-shakl 2- sinf tarmog‘i 1-sinf poligonlarini qoplaydigan uzluksiz uchburchaklar tarmog‘i yoki birbirini kesib o‘tadigan poligonometriya yo‘llari ko‘rinishida bo‘ladi 3- va 4-sinf triangulyatsiya yuqori sinflari punktlarining orasiga qo‘yiladigan uchburchaklar sistemalari yoki ayrim punktlardan iborat bo‘ladi. 1- jadval topografik s’yomkaning masshtabi s’yomka qilinadagan trapetsiya maydoni, km 2 bir punktga to‘g‘ri keladigan r maydon, km 2 punktlar orasidagi masofa s, km 1:25 000 75 50-60 7-8 …

4 / 22

ilmay qolar edi (4-rasm). 7-rasm. bitta geodezik punkt bilan ta’minlanadigan maydon planli va balandlik tuman geodezik tarmog‘i va zichlashtirish geodezik tarmog‘i punktlari uzoq muddatli bo‘lib, ular holatining o‘zgarmasligini ta’minlaydigan belgilar bilan yerda mahkamlanadi va belgilanadi. yerdagi geodezik belgilar konstruksiyasiga qarab turlarga, piramidalarga, oddiy va murakkab signallarga bo‘linadi. zichlashtirish tarmoqdarida hamma burchaklar o‘lchanadi, punktlar orasini kesishtirish usulida aniqlashda kamida 3 ta yo‘nalish o‘lchanadi zichlashtirish geodezik tarmog‘i punktlari uzoq muddatli ular xolatining o‘zgarmasligini ta’minlaydigan markazlar bilan mahkamlanadi. zichlashtirish balandlik tarmoqlari asosan davlat nivelirlash punktlari orasida texnik nivelirlashni o‘tkazish orqali yaratiladi. texnik ivelirlash aniqligi yo‘l bo‘yicha nisbiy balandliklarni yig‘indisida bog‘lanmaslikni quyidagi formulada hisoblanadigan chekli xatoligi bilan tavsiflanadi, =50 bunda l — yo‘l uzunligi, km da nishabligi katta joylarda, 1 km yo‘lda bekatlar soni 25 dan ortiq bo‘lganda chekli bog‘lanmaslik miqdori quyidagi formulada hisoblanadi, bunda n — yo‘lda shtativ (bekat)lar soni. =10 3-jadval. geodezik zichlashtirish tarmoqlarining asosiy ko’rsatkichlari № triangulyatsiya triangulyatsiya poligonometriya razryad tomon …

5 / 22

operatorning xatoliklari, tabiiy sharoitlar va boshqalar. har bir nuqta uchun hisoblangan koordinatalardagi xatolikni quyidagi formula yordamida baholash mumkin: e = bu yerda δxva - koordinatalardagi og‘ishlar. geodezik tarmoqlarni qurishda o’lchashlar soni odatda zaruriy o’lchashlar sonidan ortiqroqni tashkil etadi. kerakli sondan ortiqcha bajarilgan o’lchashlarga “ortiqcha o’lchashlar” deyiladi. ortiqcha o’lchashlar o’lchashlar nazoratini va topiladigan qiymatlar aniqligini oshirish maqsadida bajariladi. bundan tashqari, ular o’lchashlar aniqligini baholash va yakuniy qiymatlar aniqligini oshirishga xizmat qiladi. zaruriy va ortiqcha o’lchab olingan qiymatlar o’zaro muayyan matematik bog’lanishlarda bo’ladi, ya’ni bog’lanish tenglamalari orqali ifodalanadi. masalan, har bir uchburchakda o’lchangan burchaklar yig’indisi 180° teng bo’lishi kerak. amalda o’lchab olingan qiymatlar uchun bu shart o’lchashlar xatosining ta’siri sababli bajarilmaydi, ya’ni bog’lanmaslik (xatolik) kelib chiqadi. 8-shakl geodezik tarmoqlarda o’lchashlarni matematik ishlab chiqishning maqsadi bog’lanmasliklarni hisoblab, ularni bartaraf etish, aniqlanadigan qiymatlarni topish va ular aniqligini baholashdan iborat. geodezik tarmoqda ulchashlarni matematik ishlab chikishda xisoblash ishlarini ikkita qismga bo’lish mumkin: dastlabki hisoblashlar va …
