1 / 36

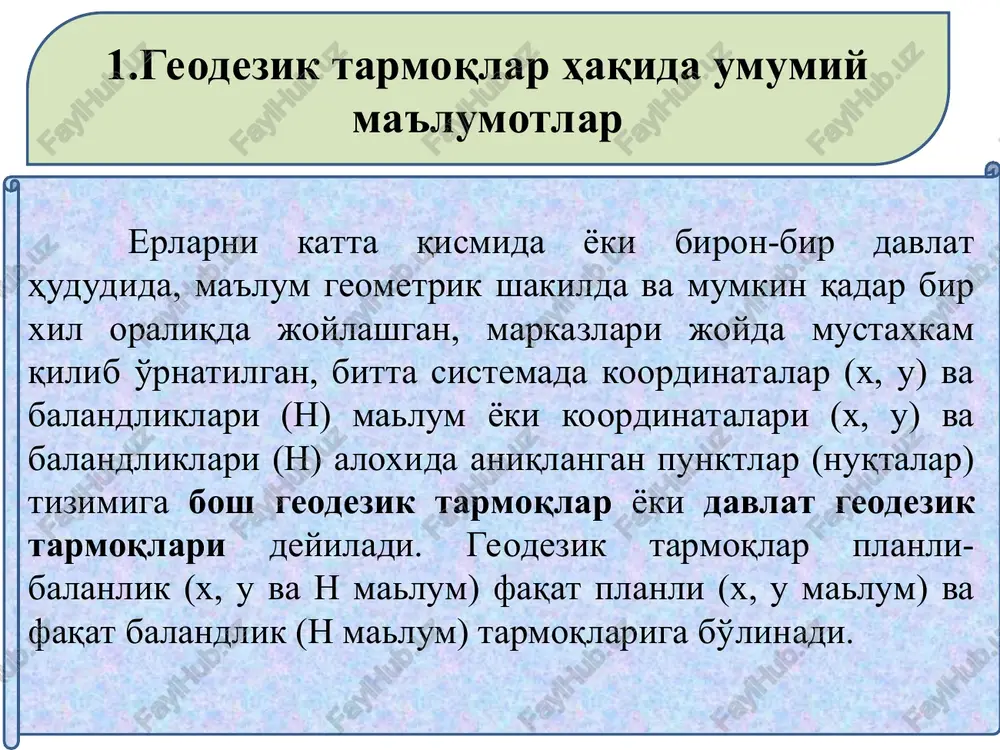

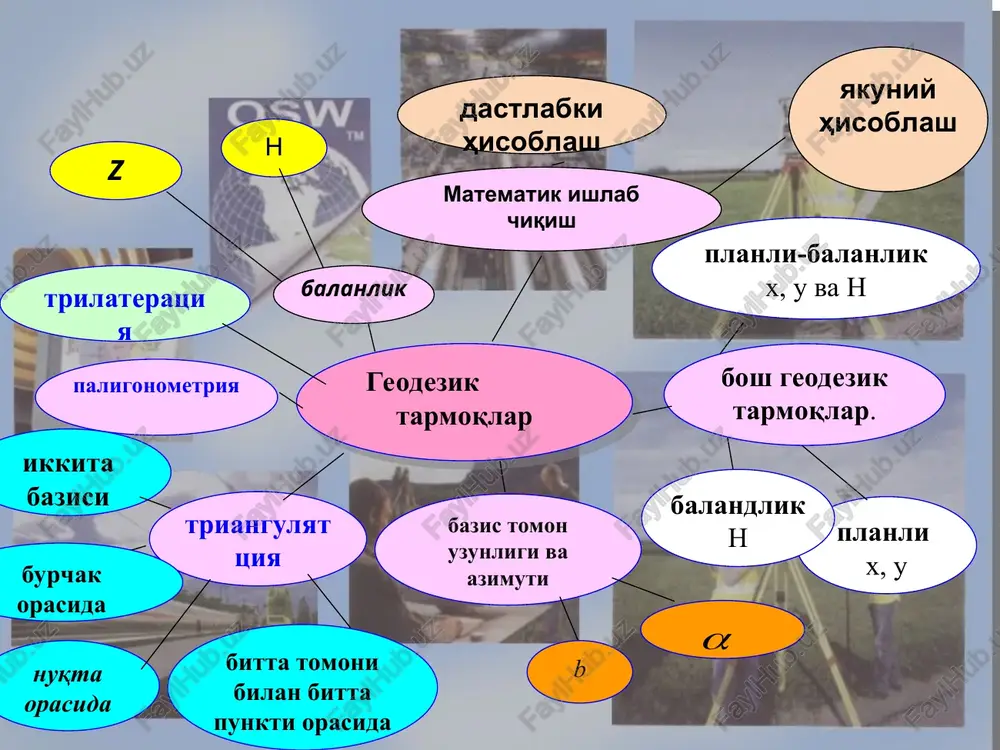

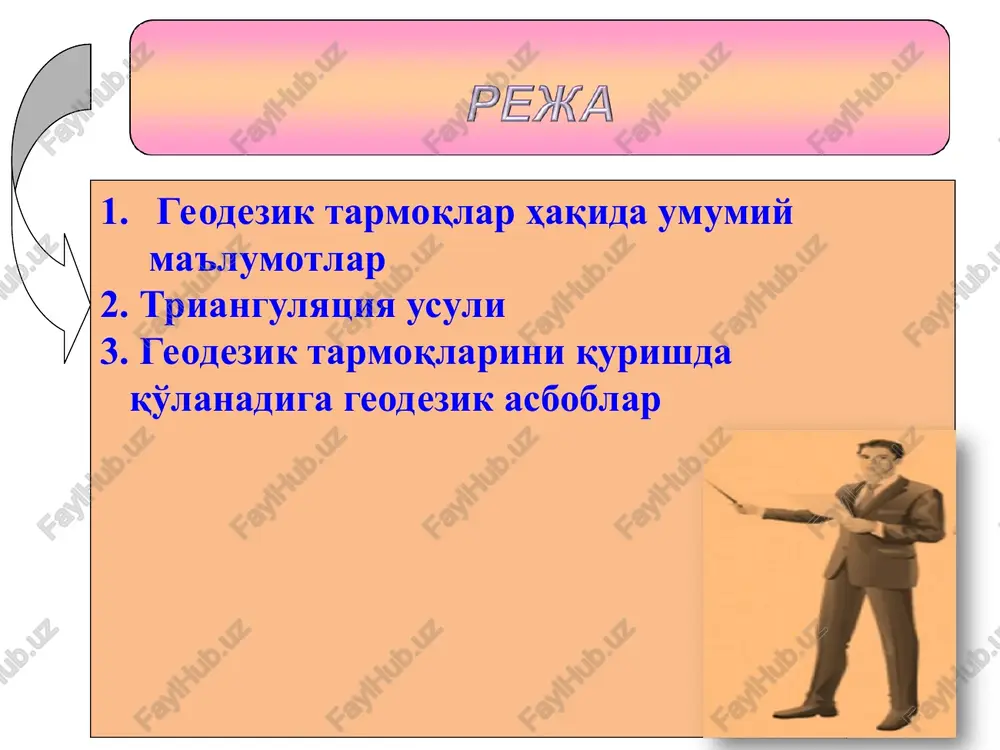

slayd 1 xayitov xolmurod planli va balandlik geodezik tarmoqlari to'g'risida tushuncha mavzu 04 injenerlik geodeziyasi fan: “tiqxmmi” miliy tadqiqot unversiteti * geodezik tarmoqlar haqida umumiy ma'lumotlar 2. triangulyatsiya usuli 3. geodezik tarmoqlarini qurishda qo'lanadiga geodezik asboblar geodezik tarmoqlar bosh geodezik tarmoqlar. n matematik ishlab chiqish bazis tomon uzunligi va azimuti triangulyattsiya paligonometriya z dastlabki hisoblash yakuniy hisoblash planli-balanlik x, u va n planli x, u b nuqta orasida trilateratsiya burchak orasida ikkita bazisi balanlik bitta tomoni bilan bitta punkti orasida balandlik n 1.geodezik tarmoqlar haqida umumiy ma'lumotlar erlarni katta qismida yoki biron-bir davlat hududida, ma'lum geometrik shakilda va mumkin qadar bir xil oraliqda joylashgan, markazlari joyda mustaxkam qilib o'rnatilgan, bitta sistemada koordinatalar (x, y) va balandliklari (n) malum yoki koordinatalari (x, u) va balandliklari (n) aloxida aniqlangan punktlar (nuqtalar) tizimiga bosh geodezik tarmoqlar yoki davlat geodezik tarmoqlari deyiladi. geodezik tarmoqlar planli-balanlik (x, u va n malum) faqat planli (x, u …

2 / 36

sinf mustaqil geodezik tarmoqlarni qurishga ruxsat etiladi. bunda har bir triangulyatsiya tarmog'ida ikkitadan kam bo'lmagan bazis tomonlar o'lchanishi kerak; 3 sinfda poligonometriya tarmog'i uchun poligon perimetri 60 km, 4 sinf uchun esa 35 km dan oshmasligi kerak * h=3621m.(bsl) geodezik er usti belgilar zamonaviy geodezik tarmoqlarini barpo etishda kompleks geodezik ishlarni bajarish lozim va ular quyidagilardan iborat: geodezik tarmoqlarni loyihalash; geodezik belgilarni qurish; er osti markaz va reperlarni mahkamlash; burchak va masofa o'lchashlarni bajarish; rekognostsirovka qilish; astronomik kenglik, uzoqlik va azimutlarni aniqlash; nivelirlash ishlarini bajarish; erning sun'iy yo'ldoshlarini kuzatish o'lchash natijalarini matematik qayta ishlash. geodezik tarmoqlar umumiydan xususiyga o'tish tarzida quriladi, ya'ni, avval katta xududda siyrak va juda yuqori aniqlikdagi punktlar (nuxtalar) tarmog'i xosil qilinadi, keyin esa tarmoq punktlari bosqichma-bosqich zichlashtiriladi, bunda har bir keyingi bosqich oldingisiga bog'lanadi va aniqligi esa pasayib boradi. planli geodezik tarmoqlaar asosan triangulyattsiya paligonometriya trilateratsiya usullarida quriladi. triangulyatsiya usuli birinchi marta gollandiyalik olim snellius tomonidan …

3 / 36

uzluksiz punktlarni o'zaro holatini yuqori aniqlikda aniqlanadi. davlat geodezik tarmoqlarini barpo etishda triangulyatsiya usuli eng ko'p qo'llaniladi. triagulyatsiya usulining asosiy afzalligi triangulyatsiya usulida uchburchaklar tarmog'i tuzilib, uchburchaklarning hamma burchaklari va boshlang'ich hamda oxirgi tomonlarning uzunligi o'lchanadi. tomonlardan birining uzunligi va uchburchaklar burchaklari orqali tarmoq uchburchaklarining tomonlari hisoblanadi. nosoz xoldagi davlat geodezik punktlari sxavam avab 308-guruh abdullayev ulug'bek sxavam avab 308-guruh abdullayev ulug'bek 4.teodolit yo'lini o'tkazish vaqtida o'lchash ishlari triangulyatsiya usuli bilan davlat planli geodezik tarmog'ini xosil qilish sxemasini ko'rib chiqamiz. birinchi navbatda 1- klass triangulyatsiya uchburchaklari qatori meridian va parallellar yo'nalishi bo'yicha quriladi. 2- klass triangulyatsiyasi 1- klass poligonini yoppasiga to'ldiruvchi uchburchaklar tarmog'i ko'rinishida quriladi. bu tarmoq ichida (taxminan o'rtacha qismida) baziz tomoni va shakl) o'lchanib, uning uchlarida astronomik kenglik, uzoqlik va azimut o'lchanadi. 1- va 2- klass tarmoqlarini qurishda astronomik o'lchashlar bajarilishi tufayli ularni astronomo-geodezik tarmoqlar deyiladi. planli zichlash tarmog'i ikki usulda qurilishi mumkin: 1- va 2- razryadli triangulyatsiya …

4 / 36

nliklarini o'lchashdagi nisbiy xato 1:50 000 dan katta bo'lmasligi kerak. 2-razryadli tarmoq uchburchaklarining tomonlari uzunligi 0,5-3 km, burchak o'lchash o'rta kvadratik xatosi ±10" dan, uchburchak burchaklari yig'indisidagi xato ±40" dan, chiqish tomon uzunligini o'lchashdagi nisbiy xato 1:25 000 dan katta bo'lmasligi kerak. davlat planli geodezik tarmoqlarining tavsifi quyidagi jadvalda berilgan. jadvaldagi belgilar: s – tomon uzunligi, km; mβ- burchak o'lchashdagi o'rta kvadratik xato, c; ƒβchekli - uchburchak burchaklari yig'indisining yo'l qo'yarli xatosi cheki; ms:s – bazis tomon uzunligini o'lchash nisbiy o'rta kvadratik xatosi (poligonometriya yoki triangulyatsiyada). sinf triangulyatsiyasi poligonometriya tirilatertsiya s, km mβ ƒβchekli ms:s mβ ms:s ms:s 1 >20 0.7" 3" 1:400000 0.4" 1:400000 - 2 7-20 1.0 4 1:300000 1.0 1:200000 - 3 5-8 1.5 6 1:200000 1.5 1:100000 1:100000 4 2-5 2.0 8 1:200000 2.0 1:40000 1:40000 davlat geodezik tarmoqlarlari punktlarning zaruriy zichligi to'g'risidagi masala ko'rilganda er shaklini va aynan mamlakat hududida kvazigeoid yuzasini mufassal o'rganish bilan …

5 / 36

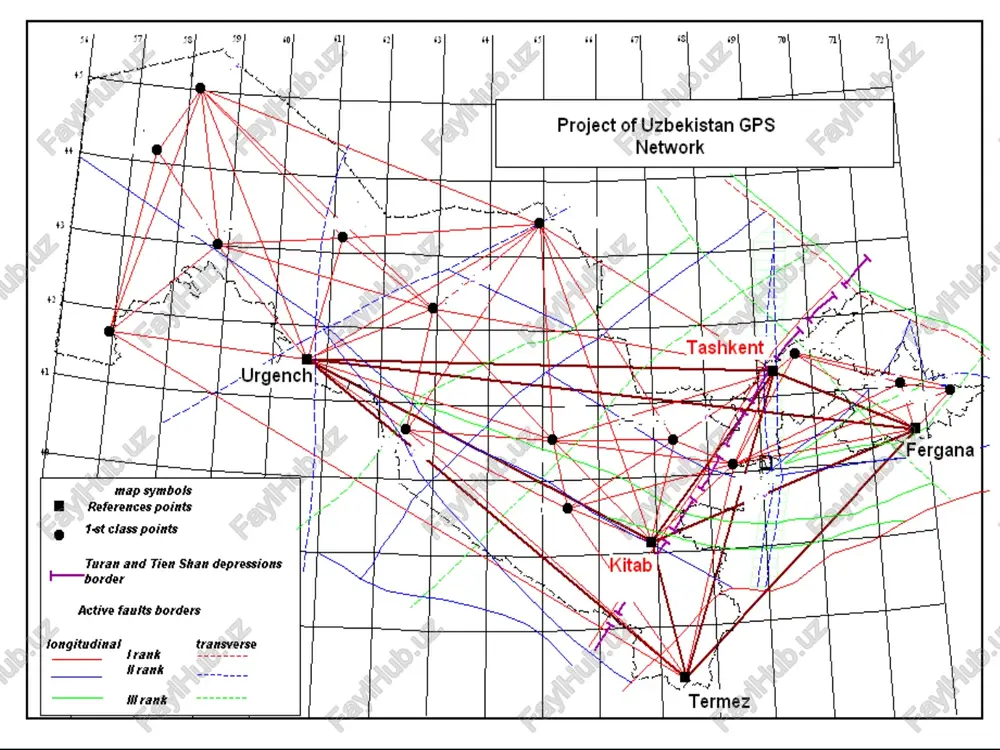

kkita tomoni yoki ikkita bazisi orasida sxavam avab 308-guruh abdullayev ulug'bek qat'iy burchak orasida. yuqori klass triangulyatsiyasining ikkita punkti orasida. yuqori klass triangulyatsiyasining bitta tomoni bilan bitta punkti orasida. sxavam avab 308-guruh abdullayev ulug'bek * kronstadt sea-gauge classical vertical datum h=0, h=0, n=0 n=h-h=0m differential leveling for height measurements (baltic sea level is the starting point for the height measurements) * zero-point of holland and izrail foydalanilgan adabiyotlar rÿyxati 1. norxo'jaev k.n. injenerlik geodeziyasi. t, o'qituvchi, 1984 2. avchiev sh. k., amaliy geodeziya. t, bilim, 2007 3. nurmatov e., o'tanov o'. geodeziya.t, o'zbekiston, 2002 4. muborakov x.m. geodeziya. t, o'qituvchi, 2007 5. o'tanov o'. geodeziya.t, bilim, 2005 as. a —— rane project of uzbekistan gps “ network nd] = % i ® ol nef rae * _urgench* a f > t l- ' i i ‘map symbols | references points i | fe *stefass points j turan and tien shan …
