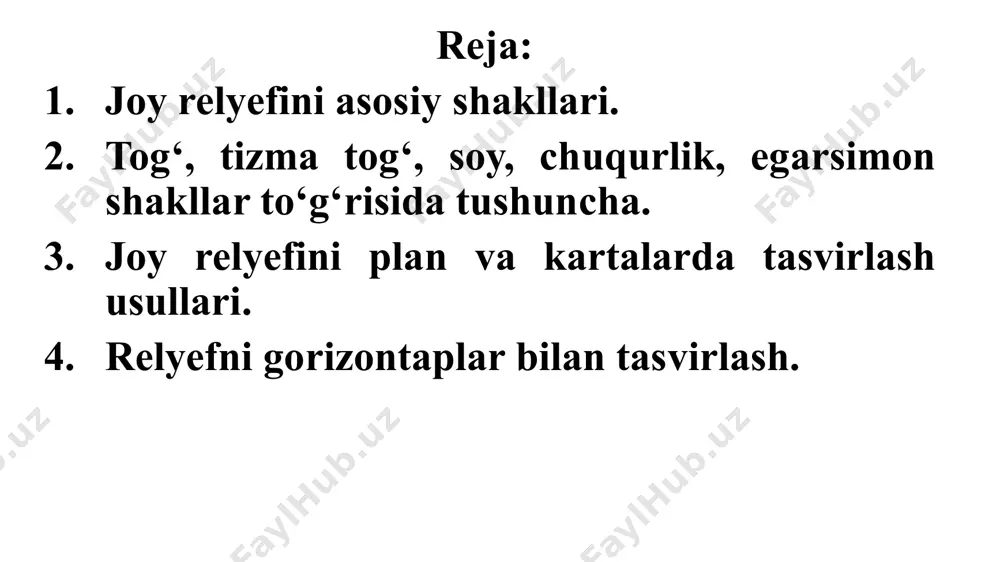

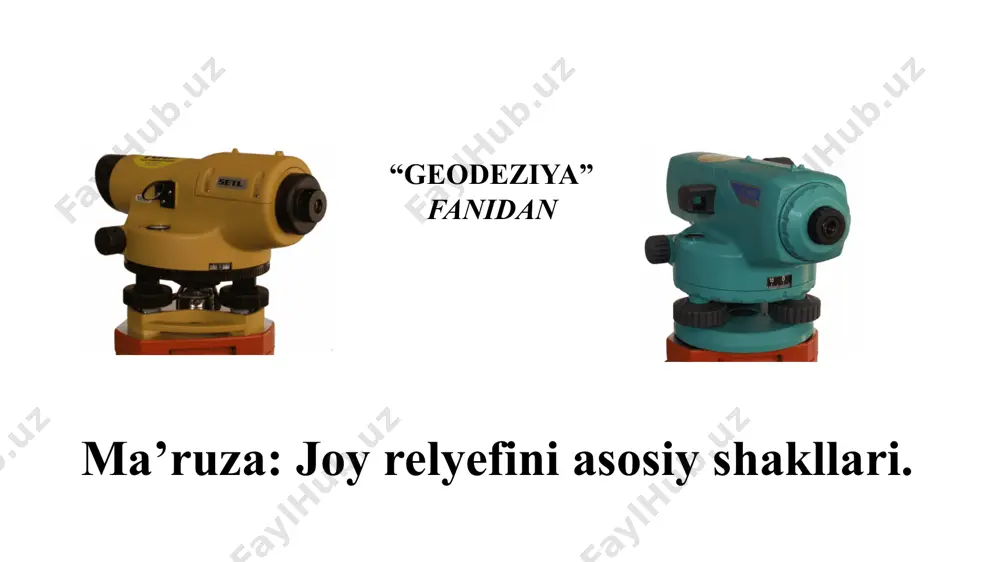

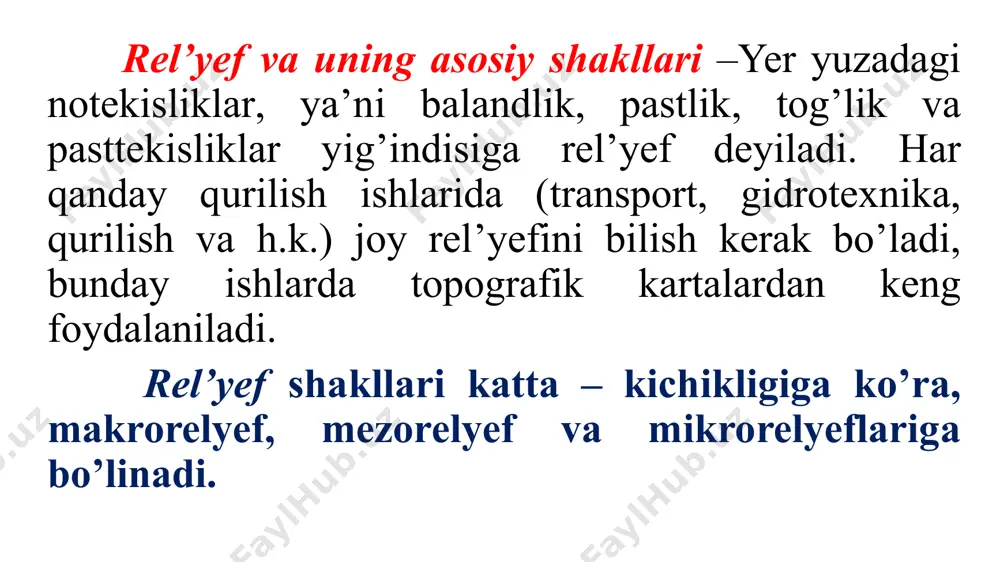

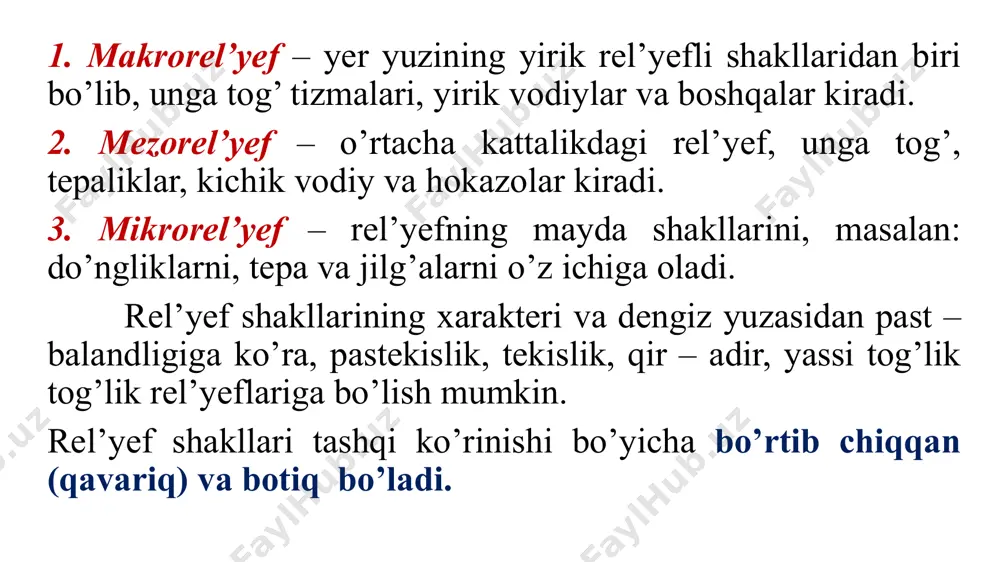

mavzu: joyning relyefi va uni karta va planlarda tasvirlanishi o‘zbekiston respublikasi oliy va o‘rta maxsus ta’lim vazirligi “tiqxmmi” milliy tadqiqot universitetining qarshi irrigatsiya va agrotexnologiyalar instituti yk va yf 125- guruh talabasi xudoynazarov to’lqin ning geodeziya fanidan mustaqil ishl “geodeziya” fanidan ma’ruza: joy relyefini asosiy shakllari. 2 reja: joy relyefini asosiy shakllari. tog‘, tizma tog‘, soy, chuqurlik, egarsimon shakllar tо‘g‘risida tushuncha. joy relyefini plan va kartalarda tasvirlash usullari. relyefni gorizontaplar bilan tasvirlash. 3 rel’yef va uning asosiy shakllari –yer yuzadagi notekisliklar, ya’ni balandlik, pastlik, tog’lik va pasttekisliklar yig’indisiga rel’yef deyiladi. har qanday qurilish ishlarida (transport, gidrotexnika, qurilish va h.k.) joy rel’yefini bilish kerak bo’ladi, bunday ishlarda topografik kartalardan keng foydalaniladi. rel’yef shakllari katta – kichikligiga ko’ra, makrorelyef, mezorelyef va mikrorelyeflariga bo’linadi. 4 1. makrorel’yef – yer yuzining yirik rel’yefli shakllaridan biri bo’lib, unga tog’ tizmalari, yirik vodiylar va boshqalar kiradi. 2. mezorel’yef – o’rtacha kattalikdagi rel’yef, unga tog’, tepaliklar, kichik …

2 / 18

nuqtasi, etagi, yon bag’irlarining bukilgan joyi va boshqa shunga o’xshash nuqtalarining absolyut balandligi aniqlanadi. so’ngra bu nuqtalar qog’ozga tushirilib uning yoniga balandlik qiymatlari yozib quyiladi 7 rel’yefning bu usulda tasvirlanishi, kartadagi nuqtalarning baland – pastligini tez va oson aniqlashga imkon yaratadi, ammo rel’yefning bu usulda tasvirlanishida kartada yon bag’irlarlarning yo’nalishi, qiyaligi va shaklini aniqlash ancha qiyin bo’ladi. shuning uchun bu usuldan faqat dengiz kartalarini tuzishda va dengiz chuqurliklarini aniqlashda foydalaniladi. topografik kartada bu usuldan foydalanishda gorizontallar usuli bilan birgalikda olib boriladi. 8 rel’yefni gorizontallar bilan tasvirlash − topografik kartada rel’yef asosan gorizontallar bilan tasvirlanadi. gorizontal deb, bir xil balandlikka (otmetkaga) ega bo’lgan nuqtalarni tutashtiruvchi egri chiziqqa aytiladi. gorizontallarni hosil qilish quyidagicha bajarilishi mumkin. faraz qilaylikki, bironta ko’l bo’lsin va uning o’rtasida konussimon quruqlik (balandlik) bo’lsin. har safar ko’ldagi suv sathini pasaytirib, p – tekislikka uning gorizontal proyeksiyasini tushirib boramiz, u holda p – tekisligida egri chiziqlar hosil bo’ladi, bu hosil …

3 / 18

; ikki nuqta orasidagi masofa, ya’ni: aa1 ning gorizontal proyeksiyasi esa, ya’ni: – d, gorizontallar oralig’i deyiladi. yonbag’ir (ab) orasidagi burchakka, ya’ni: γ – qiyalik burchagi deyiladi bu yerda: d – gorizontallar oralig’i (m), h – kesim balandligi (m), α – qiyalik burchai (gradus). 16 topografik kartalarning masshtabiga hamda rel’yefning murakkabligiga qarab, topografik kartalar uchun turli xil kesim balandliklari qabul qilingan. kesim balandligi – 1, 2, 5 va 10 metr bo’ladi. ayrim joylarning relyefini gorizontallar bilan to’liq ravishda ko’rsatish mumkin bo’lmasa, yordamchi gorizontallar o’tkaziladi va ular uzuq (punktir) chiziqlar bilan belgilanadi, ya’ni ular 0,25 va 0,50 m va hokazo bo’ladi. rel’yefni o’qish oson bo’lishi uchun har beshinchi gorizontali yo’g’on chiziq qilib chiziladi va gorizontallarga qiyalik yo’nalishini aniqlash uchun (qisqa chiziqlar) qo’yiladi. bu qisqa chiziqlar qaysi tomonga yo’naltirilgan bo’lsa, qiyalik nishabligi o’sha tomonga yo’nalgan bo’ladi. 17 e’tiboringiz uchun raxmat 18 image1.png image2.png image3.jpeg image4.jpeg image5.png image6.png image7.png image8.png image9.png image10.png image11.jpeg …

4 / 18

5 / 18
