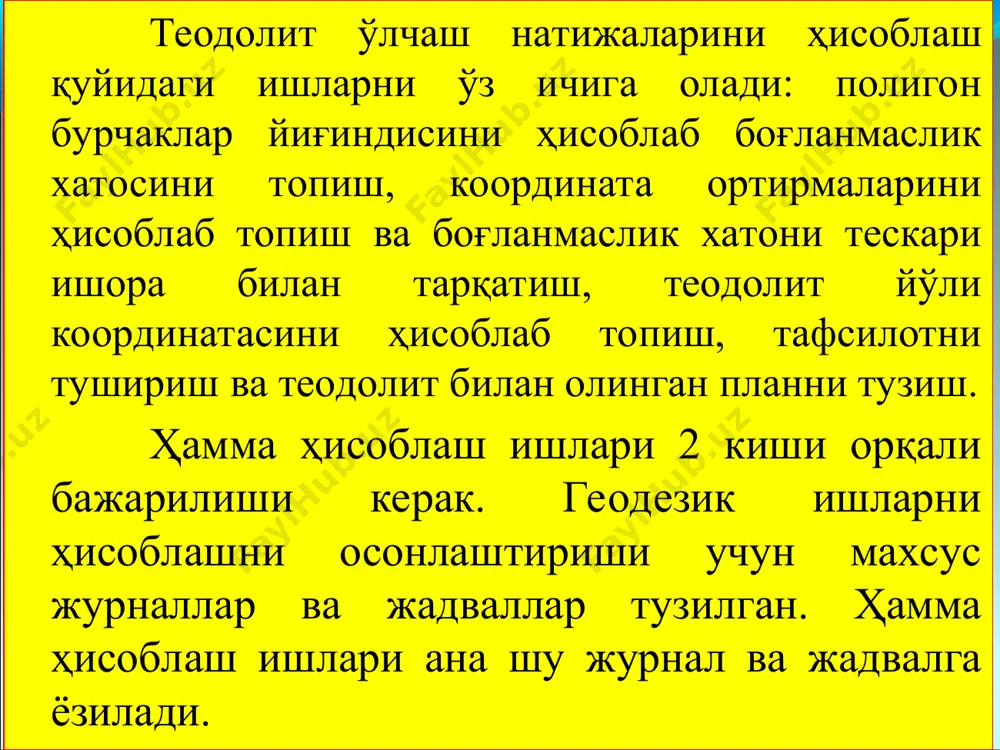

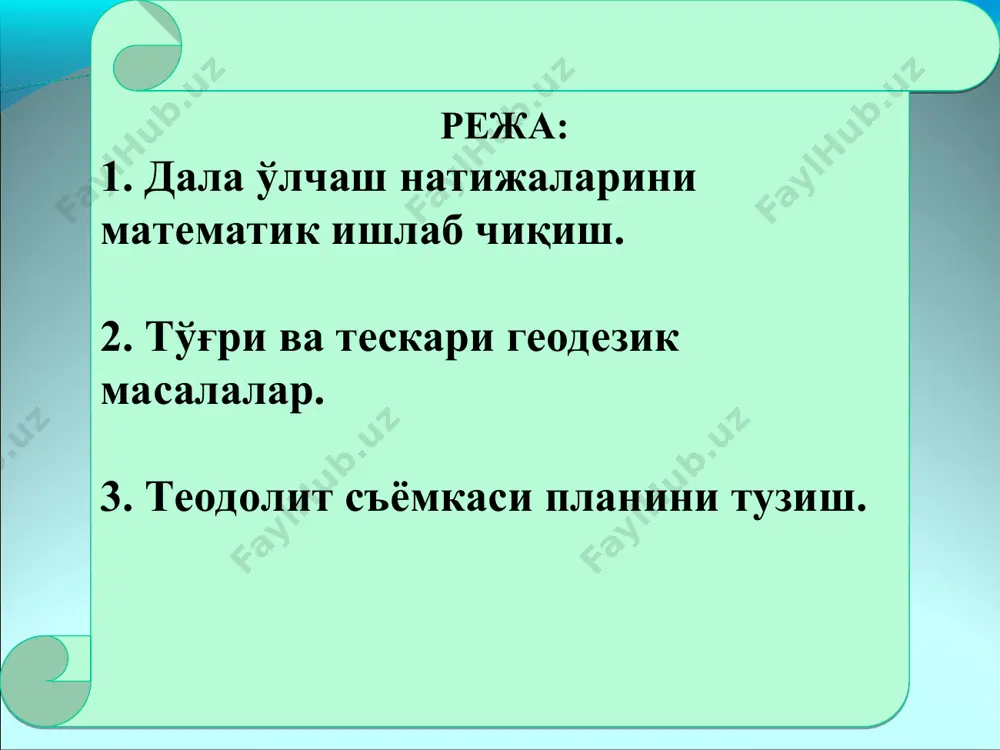

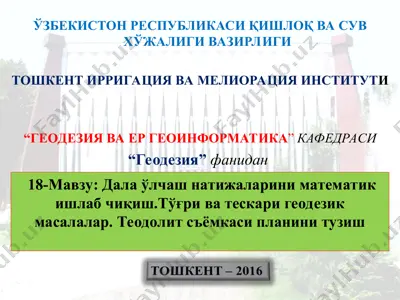

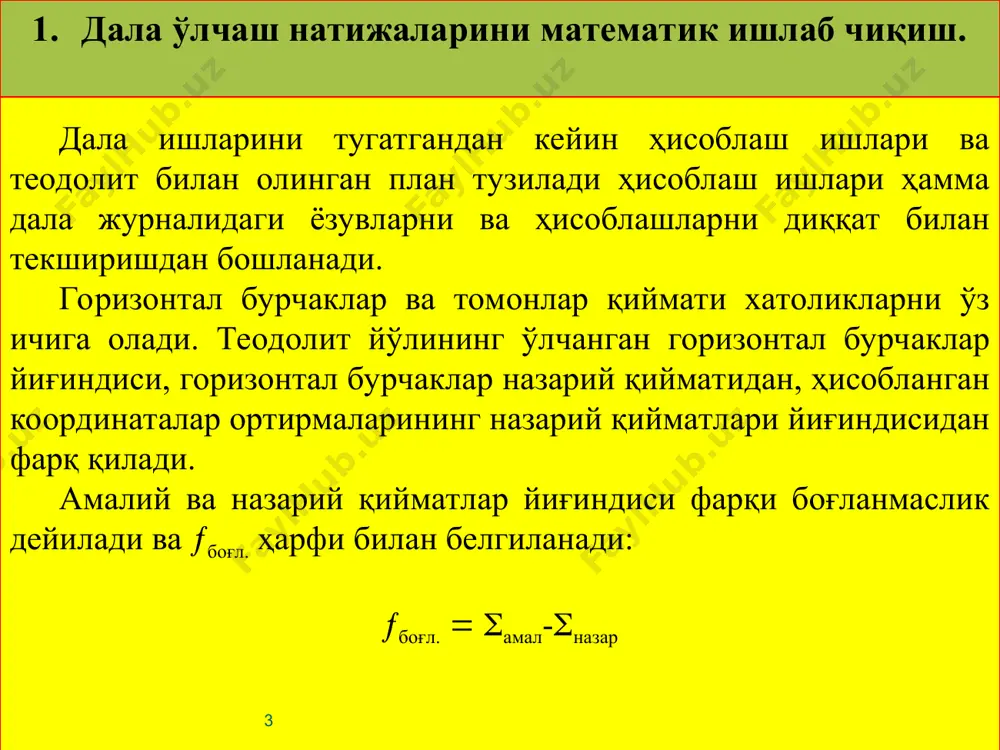

слайд 1 ўзбекистон республикаси қишлоқ ва сув хўжалиги вазирлиги тошкент ирригация ва мелиорация институти “геодезия ва ер геоинформатика” кафедраси “геодезия” фанидан 18-мавзу: дала ўлчаш натижаларини математик ишлаб чиқиш.тўғри ва тескари геодезик масалалар. теодолит съёмкаси планини тузиш * режа: 1. дала ўлчаш натижаларини математик ишлаб чиқиш. 2. тўғри ва тескари геодезик масалалар. 3. теодолит съёмкаси планини тузиш. * дала ишларини тугатгандан кейин ҳисоблаш ишлари ва теодолит билан олинган план тузилади ҳисоблаш ишлари ҳамма дала журналидаги ёзувларни ва ҳисоблашларни диққат билан текширишдан бошланади. горизонтал бурчаклар ва томонлар қиймати хатоликларни ўз ичига олади. теодолит йўлининг ўлчанган горизонтал бурчаклар йиғиндиси, горизонтал бурчаклар назарий қийматидан, ҳисобланган координаталар ортирмаларининг назарий қийматлари йиғиндисидан фарқ қилади. амалий ва назарий қийматлар йиғиндиси фарқи боғланмаслик дейилади ва боғл. ҳарфи билан белгиланади: боғл.  амал-назар * дала ўлчаш натижаларини математик ишлаб чиқиш. * теодолит ўлчаш натижаларини ҳисоблаш қуйидаги ишларни ўз ичига олади: полигон бурчаклар йиғиндисини ҳисоблаб боғланмаслик хатосини топиш, координата ортирмаларини …

2 / 18

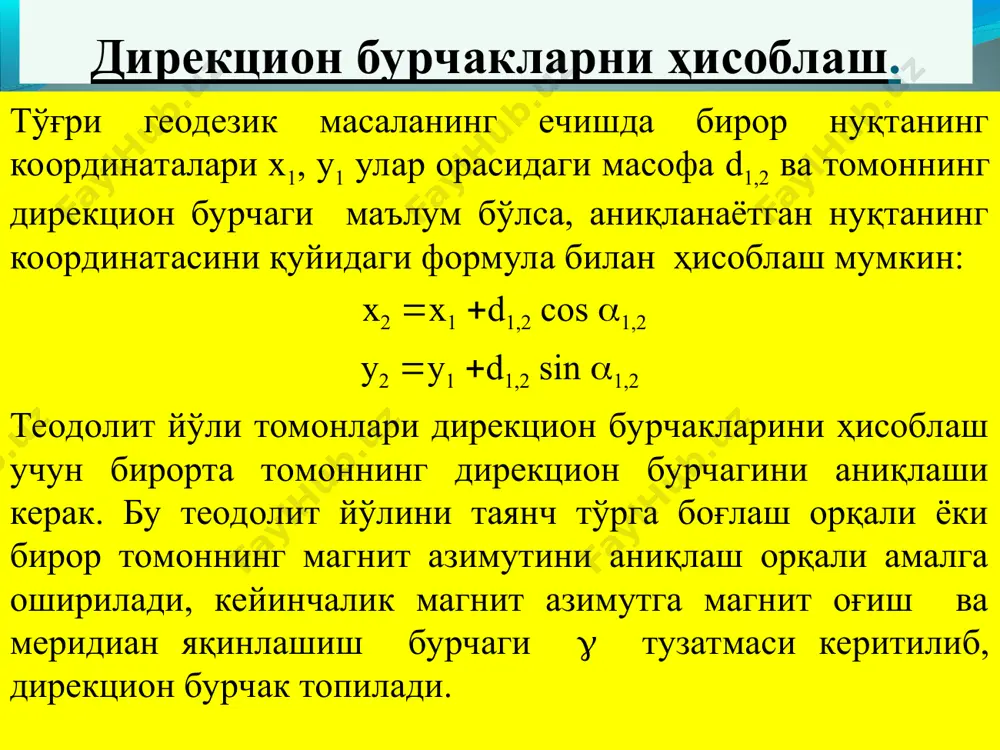

еодолит йўлини таянч тўрга боғлаш орқали ёки бирор томоннинг магнит азимутини аниқлаш орқали амалга оширилади, кейинчалик магнит азимутга магнит оғиш ва меридиан яқинлашиш бурчаги  тузатмаси керитилиб, дирекцион бурчак топилади. * all the maps i’m showing you are scanned images of paper maps like these. this is a quick look at these maps for those of you who haven’t seen them before. daniel will then talk to you about digital elevation models and let you play with them. агар бошланғич томоннинг дирекцион бурчаги бошл. ва йўл бўйича биринчи ўнг бурчак , маълум бўлса, 1-2 томоннинг дирекцион бурчагини ҳисоблаб топиши мумкин бунинг учун 1 нуқтани бошланғич йўналиши деб қабул қиламиз. 1,2  1,ii- 1,ii бош 1800 шунинг учун 1,2 бош180 - 1, 2 нуқтадан кейин 1-2 томонни давом эттириб, 2-3 томоний дирекцион бурчаги 2,3 ни топамиз: 2,3 1,2  1800 - 2 1,2 бош 1800 - 1 шунинг учун 2,3 бош21800–(1 …

3 / 18

у ишоралари бўйича 18.1-жадвалдан румб номи аниқланади. орттирмалар ишораси жадвали 18.1-жадвал чораклар румблар номи орттирмалар ишораси х у i ii iii iv шшқ жшқ жғ шf + — — + + + — — кейин румб бўйича дирекцион бурчак қиймати топилади. ав=d узунлик иккала нуқтанинг координаталари бўйича қуйидагича бўлади: (18.3) бу формула билан ҳисоблаш анча мураккаб бўлганидан, d ни қуйидагича топиш қулай: (18.4) тўғри ва тескари геодезик масалалар полигоннитаянч пунктларга боғлашда кўп учрайди. 3. теодолит съёмкаси планини тузиш теодолит билан олинган планни тузишида олдиндан томонлари 10 см квадратдан бўлган координата тўри чизилади. координата тўрини чизиш аниқлиги бўлажак план тузиш аниқлигига катта таъсир қилади. шунинг учун координата тўрини диққат ва эҳтиёткорлик билан чизилади. координата тўрини дробўшев чизғичи ёрдамида чизиш. дробўшев чизғичи кенглиги 50 мм ва қалинлиги 5 мм бўлган металл тилими (тасма) ( 18.3 шакл) кўринишида бўлади. чизғич бир чети ва томони қайралган. чизғич олтита тўғри бурчакли тешик ва ушлаш учун …

4 / 18

haven’t seen them before. daniel will then talk to you about digital elevation models and let you play with them. * it is taking the 3-d world we live on and illustrating it in two dimensions….a map. note the many symbols and wording. а b а b х х у у х у tgr - - = d d = 2 2 2 2 ) ( ) ( а b а b у у х х у х d - + - ± = d + d ± = r у r х d sin cos d = d = 2 2 30 40 +

5 / 18

geodeziya fanidan “geodeziya” fani - Page 5
