1 / 69

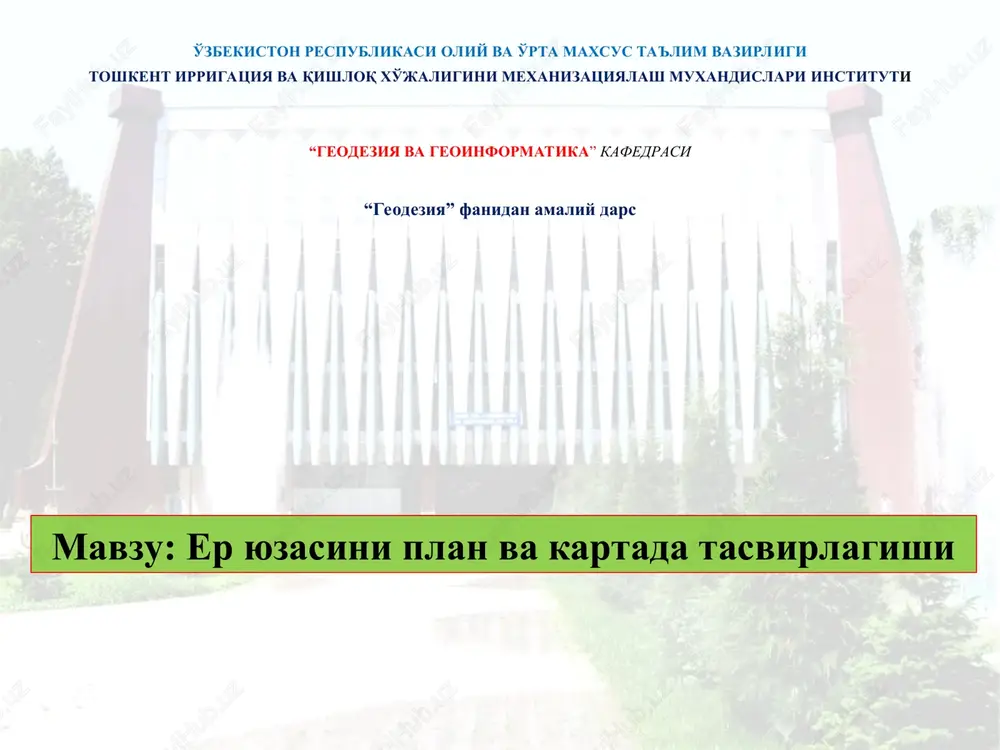

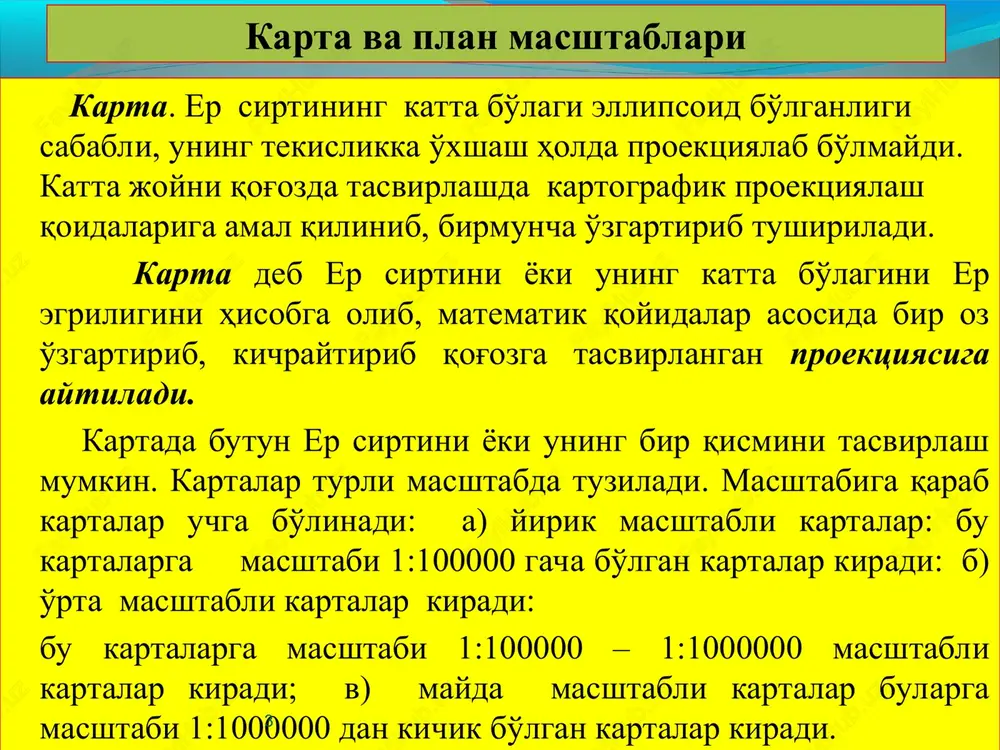

slayd 1 o'zbekiston respublikasi oliy va o'rta maxsus ta'lim vazirligi toshkent irrigatsiya va qishloq xo'jaligini mexanizatsiyalash muxandislari instituti “geodeziya va geoinformatika” kafedrasi “geodeziya” fanidan amaliy dars mavzu: er yuzasini plan va kartada tasvirlagishi reja: 1. karta va plan masshtablari 2. sonli va chiziqli masshtablar. karta. er sirtining katta bo'lagi ellipsoid bo'lganligi sababli, uning tekislikka o'xshash holda proektsiyalab bo'lmaydi. katta joyni qog'ozda tasvirlashda kartografik proektsiyalash qoidalariga amal qilinib, birmuncha o'zgartirib tushiriladi. karta deb er sirtini yoki uning katta bo'lagini er egriligini hisobga olib, matematik qoyidalar asosida bir oz o'zgartirib, kichraytirib qog'ozga tasvirlangan proektsiyasiga aytiladi. kartada butun er sirtini yoki uning bir qismini tasvirlash mumkin. kartalar turli masshtabda tuziladi. masshtabiga qarab kartalar uchga bo'linadi: a) yirik masshtabli kartalar: bu kartalarga masshtabi 1:100000 gacha bo'lgan kartalar kiradi: b) o'rta masshtabli kartalar kiradi: bu kartalarga masshtabi 1:100000 – 1:1000000 masshtabli kartalar kiradi; v) mayda masshtabli kartalar bularga masshtabi 1:1000000 dan kichik bo'lgan kartalar kiradi. …

2 / 69

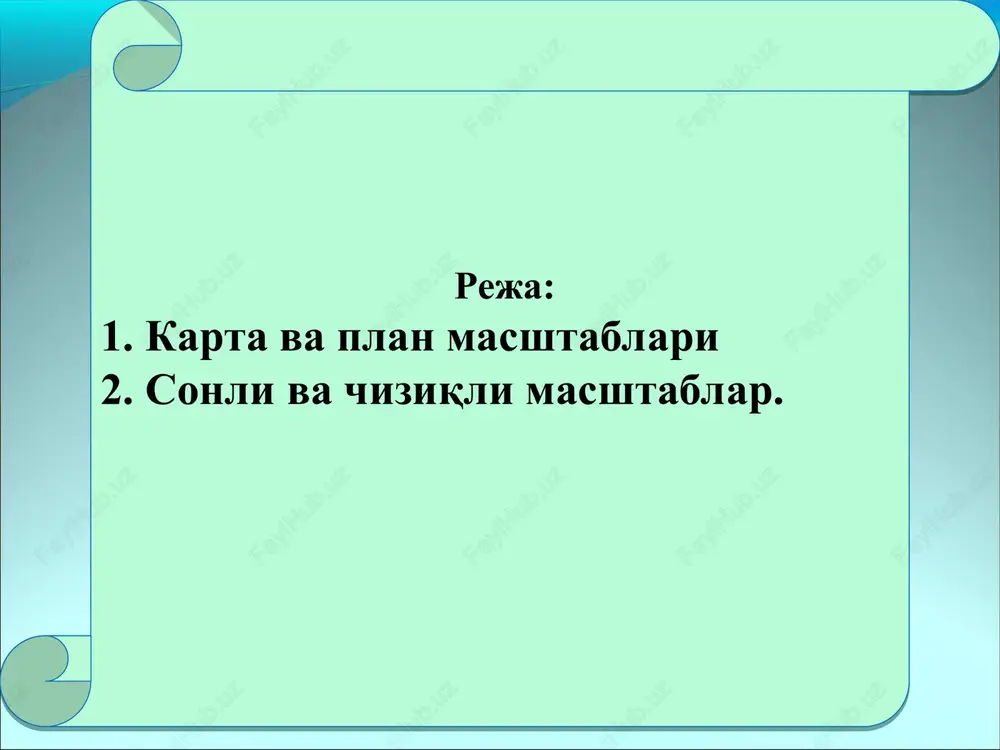

ri elementlari: xaritalar-yon panellar, profillar, grafikalar, diagrammalar, fotosuratlar va chizmalar, tushuntirish matnlari va boshqalar. v3 konstantinova t.v. caltha@lis.ru * kartaning yordamchi elementlari (uskunalari) o'qishni osonlashtiradi, muayyan muammolarni hal qilishga yordam beradi, o'lchovlarni amalga oshiradi; ularsiz xaritadan to'liq ma'lumot olish mumkin emas. yordamchi uskunalar xarita nomi, afsona (shartli belgilar jadvali), chiziqli o'lchov, nishab burchagi jadvali va boshqalarni o'z ichiga oladi. konstantinova t.v. caltha@lis.ru 1-rasm. topografik karta plan. joyning kichik bo'lagini er egriligini hisobga olmay kichraytib, o'xshash holda gorizontal tekislikka tushirilgan proektsiyasiga plan deyiladi.. planda joy tafsiloti bilan birga joy relefi ham tasvirlansa, u topogafik plan plan deb ataladi. plan va kartalar orasidagi farq qo'yidagilardan iborat: kartalarni tuzishda katta er bo'laklarni maydonlarini tasvirlash nazarga tutiladi, planlarni tuzishda esa kichik er bo'laklarni.; kartalarni tuzishda er egriligi hisobga olinadi, planlarni tuzishda esa hisobga olinmaydi ; kartalarda tasvirlangan er bo'laklarni maydonlari o'zgaradi, planlarda esa o'zgarmaydi; planlardagi masshtablar doimiy bo'ladi, katalarni masshtablari esa bir nuqtadan ikkinchi …

3 / 69

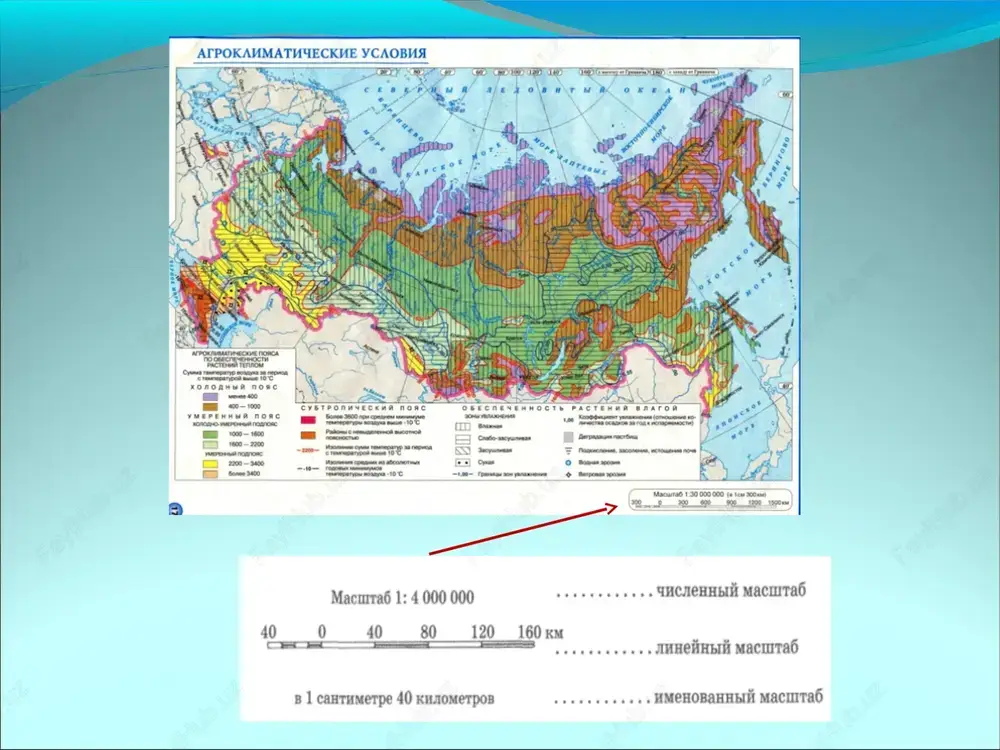

joyda o'lchangan gorizontal, vertikal uzunliklarni bir necha marotaba kichraytib qog'ozga ma'lum masshtabda tushuriladi. masshtab deb chizmadagi chiziq uzunligi l ning joydagi tegishli chiziq uzunligini gorizontal qo'yilishi l ga bo'lgan nisbatiga aytiladi: masshtablar sonli yoki grafik ko'rinishida ifodalanadi. sonli masshtab kasr yoki nisbat ko'ri-nishida ifodalanadi. surati bir bo'lib, maxraji kichraytirish darajasini ko'rsatuvchi oddiy kasr sonli masshtab deyiladi. 2. sonli va chiziqli masshtablar. * grafik masshtablar chiziqli va ko'ndalang bo'ladi. kichraytirish uzunlik birligi bilan ifodalansa, bunday masshtab chiziqli bo'ladi. chiziqli masshtab grafikini yasash uchun tug'ri chiziq masshtab asosi deyiladigan 1 yoki 2 sm li kesmalarga bo'linadi. chapdan chekkadagi kesma qo'shimcha 10 bo'lakka bo'linadi. birinchi kesmaning o'ng tomondagi nolinchi shtrixgacha bo'lgan tegishli masofaga joyda to'g'ri keladigan metrlar soni yoziladi. 7-rasm. chiziqli masshtab karta va planlarni tuzish va ular bilan ishlash aniqligini oshirish uchun ko'ndalang masshtab nomogrammasidan foydalaniladi. ko'ndalang masshtab nomogrammasi geometriya qoidalariga asosalanagn formula bo'yicha yasalib, bunda chiziq uzunliklari aniq topiladi. 8-rasm. ko'ndalang …

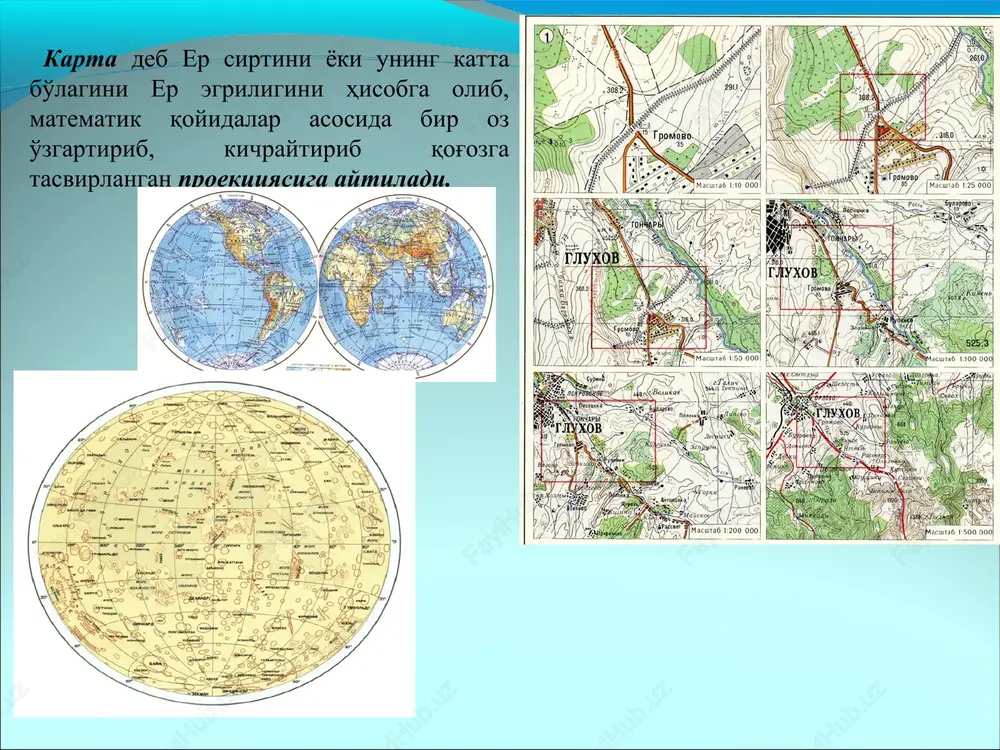

4 / 69

xviii asrning muhim texnik yutug'i dengiz sathidan balandlikni o'lchash usullarini va xaritalarda balandliklarni tasvirlash usullarini ishlab chiqishdir. shunday qilib, topografik xaritalarni olish imkoniyati paydo bo'ldi. birinchi topografik xaritalar fransiyada xviii asrda olingan. v5 konstantinova t.v. caltha@lis.ru * konstantinova t.v. caltha@lis.ru rossiyada kartografiya tarixi amsterdamda gerrits tomonidan chop etilgan fedor godunov xaritasi. rossiya milliy kutubxonasi saytidan v4 sibir chizmasi qadimgi rus rasmlari haqida 1667da tashkil etilgan sibir xaritasidan, voevoda pi gudunovning buyrug'iga binoan va stokgolm davlat arxivida saqlangan nusxa olishimiz mumkin v5 sibirskogo chertej remezova 1701 g. v5 birinchi rus geografik atlasi 1745 yil v5 rossiyada umumiy chegara-yer chegaralarining aniq ta'rifi tulskaya guberniya v5 pavlusning i davrida xaritalarni tuzish harbiy bo'limga o'tdi va aleksandr i ostida 1822da harbiy topograflar korpusi tashkil etilgan asosiy shtab-kvartiraga to'g'ri keldi. aleksandr i davrida rossiyada birinchi triangulyatsiya birinchi bo'lib general tenner, keyin general shubert boshchiligida amalga oshirildi. v5 geodezik yoyi (struv) pulkovo observatoriyasi tashkil etilgandan so'ng, …

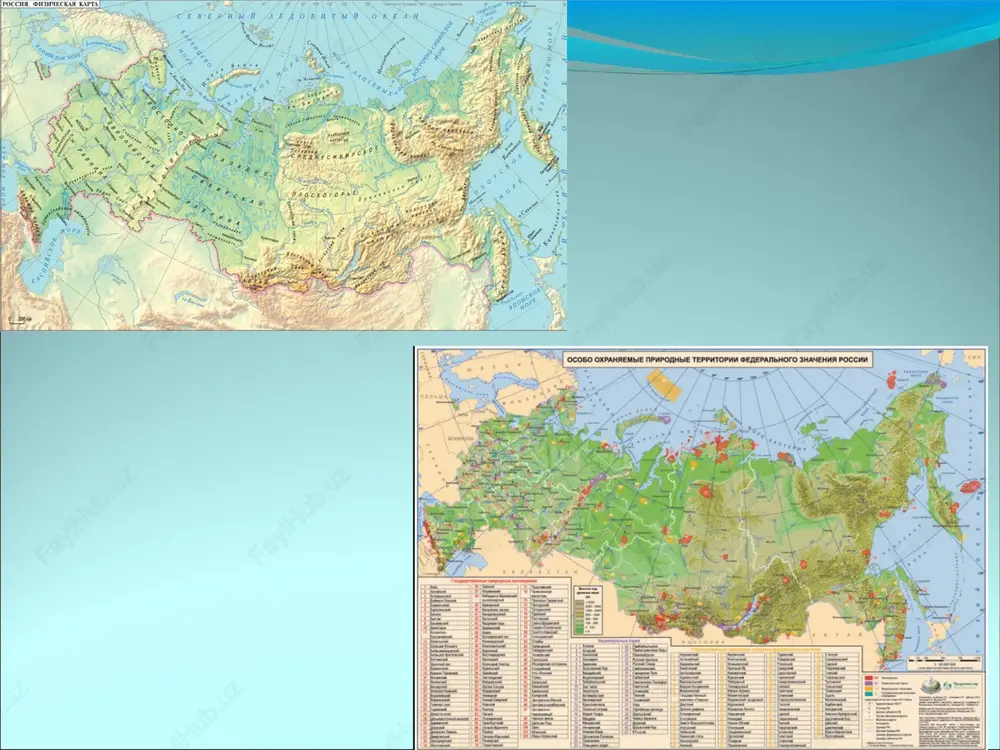

5 / 69

tha@lis.ru konstantinova t.v. caltha@lis.ru * janubiy afrika uchun jahon xaritasi v6 konstantinova t.v. caltha@lis.ru konstantinova t.v. caltha@lis.ru * chili uchun jahon xaritasi v6 konstantinova t.v. caltha@lis.ru konstantinova t.v. caltha@lis.ru * v6 konstantinova t.v. caltha@lis.ru konstantinova t.v. caltha@lis.ru * v6 konstantinova t.v. caltha@lis.ru konstantinova t.v. caltha@lis.ru * v6 konstantinova t.v. caltha@lis.ru konstantinova t.v. caltha@lis.ru * v6 konstantinova t.v. caltha@lis.ru konstantinova t.v. caltha@lis.ru * karta evropi 1870 g. v6 konstantinova t.v. caltha@lis.ru konstantinova t.v. caltha@lis.ru * v6 konstantinova t.v. caltha@lis.ru konstantinova t.v. caltha@lis.ru * v6 konstantinova t.v. caltha@lis.ru konstantinova t.v. caltha@lis.ru * sovuq urush boshlanganidan so'ng, jurnallar aqsh va sovet ittifoqi aslida bir-biriga qanchalik yaqin ekanini ta'kidlashga harakat qildilar. "time" jurnalidan olingan ushbu xarita shimoliy amerikaning sovet ittifoqidan juda uzoq emasligini ta'kidlaydi. v6 konstantinova t.v. caltha@lis.ru konstantinova t.v. caltha@lis.ru * v6 konstantinova t.v. caltha@lis.ru * * * * konstantinova t.v. caltha@lis.ru * konstantinova t.v. caltha@lis.ru konstantinova t.v. caltha@lis.ru * konstantinova t.v. caltha@lis.ru …

6 / 69

"geodeziya" fanidan amaliy dars - Page 6

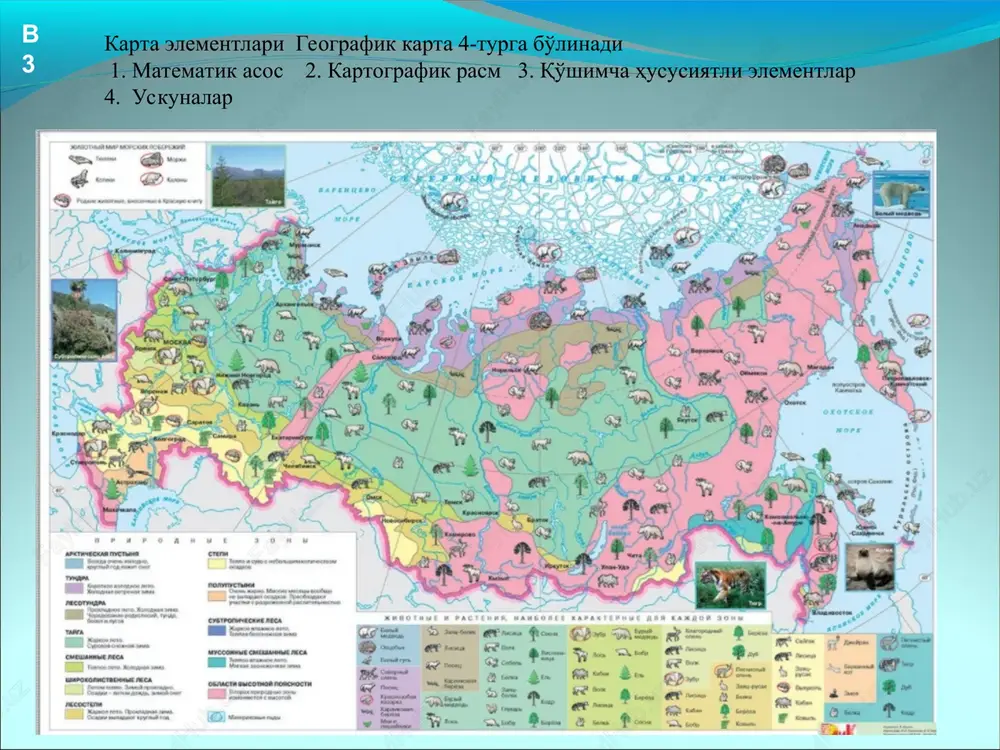

7 / 69

"geodeziya" fanidan amaliy dars - Page 7

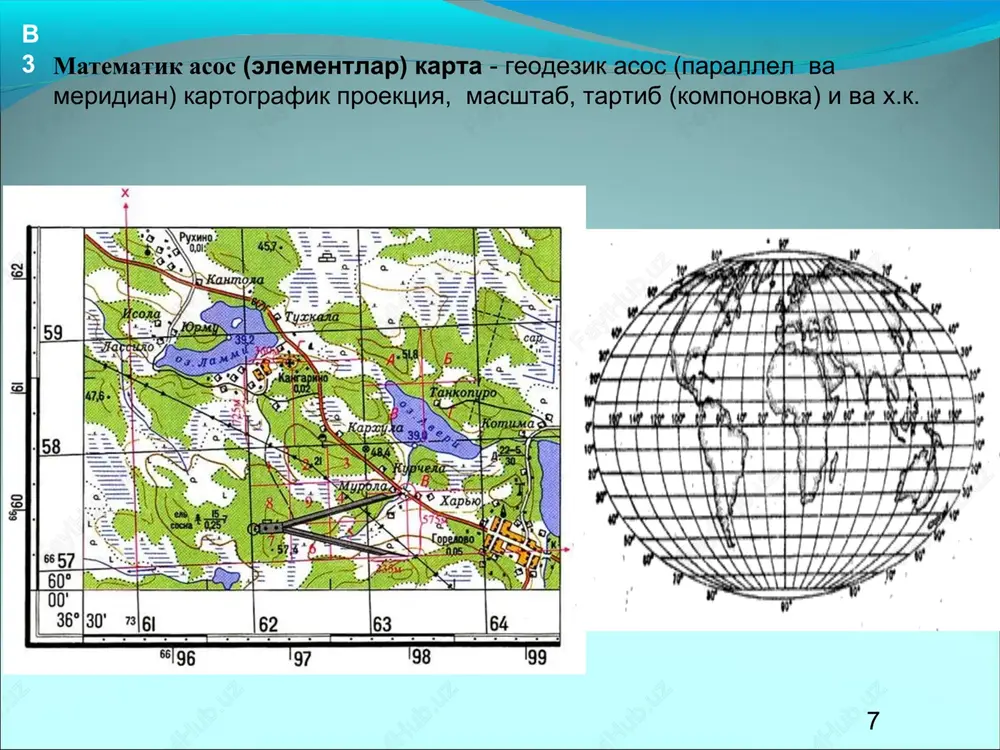

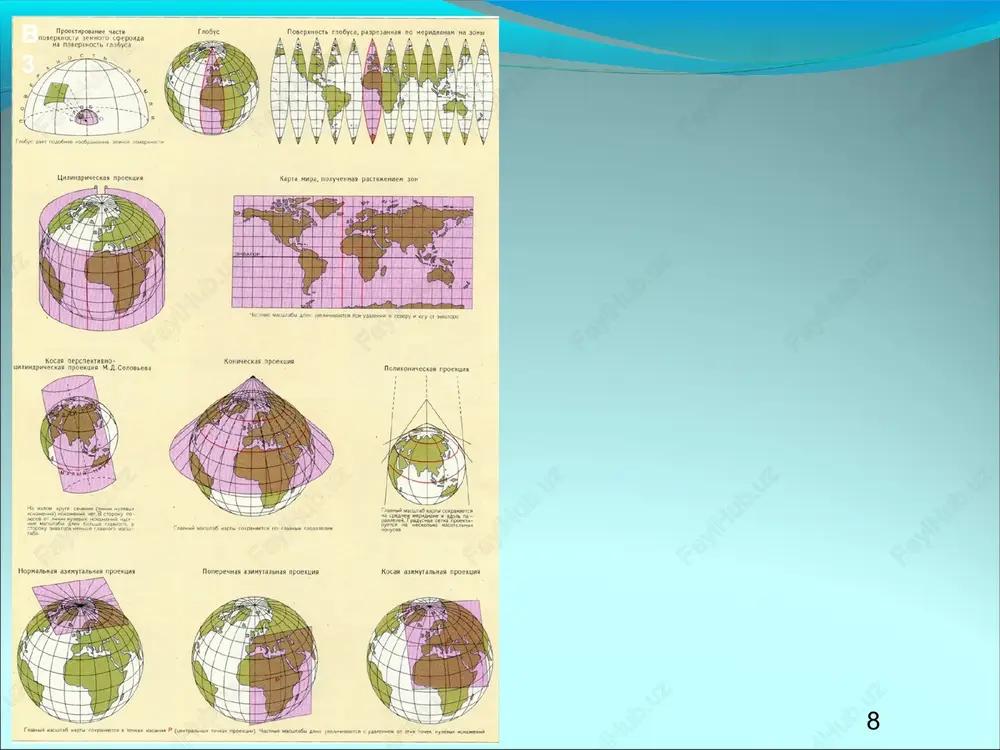

8 / 69

"geodeziya" fanidan amaliy dars - Page 8

9 / 69

"geodeziya" fanidan amaliy dars - Page 9

10 / 69

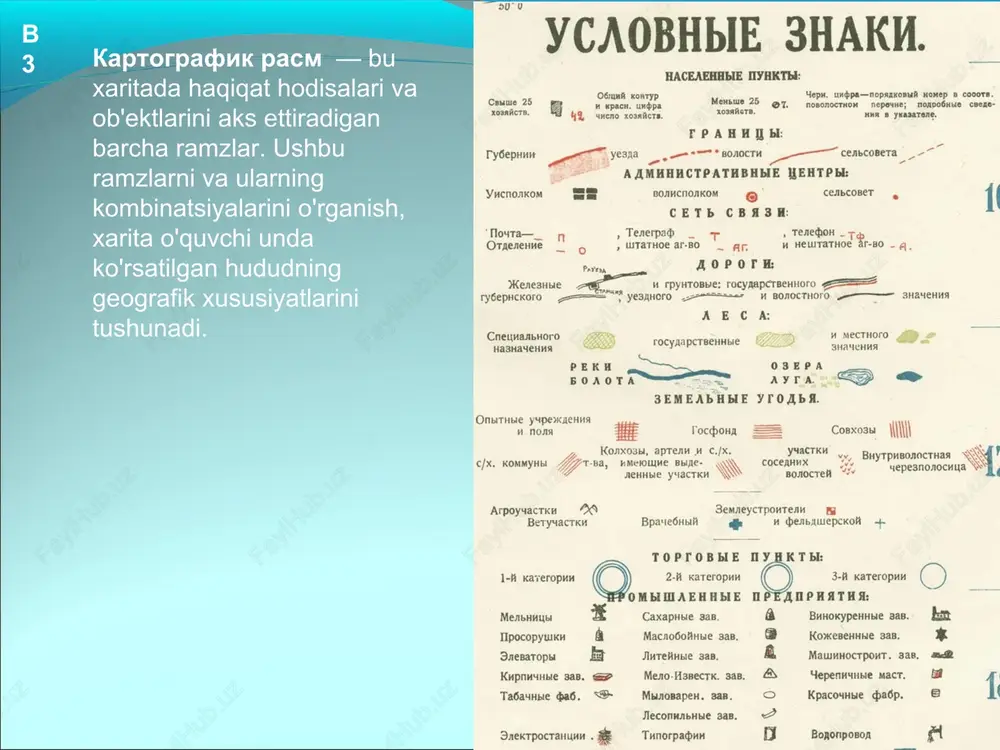

"geodeziya" fanidan amaliy dars - Page 10
