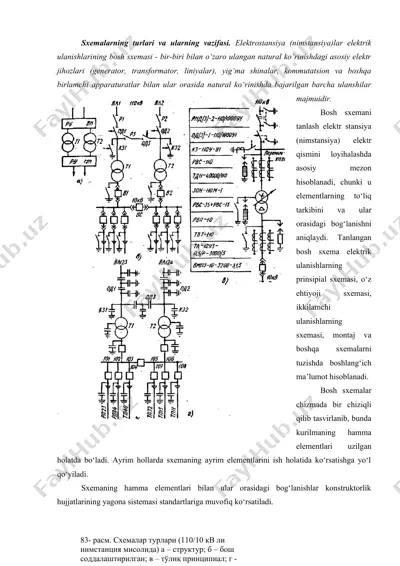

sxemalarning turlari va ularning vazifasi. elektrostansiya (nimstansiya)lar elektrik ulanishlarining bosh sxemasi - bir-biri bilan o‘zaro ulangan natural ko‘rinishdagi asosiy elektr jihozlari (generator, transformator, liniyalar), yig‘ma shinalar, kommutatsion va boshqa birlamchi apparaturatlar bilan ular orasida natural ko‘rinishda bajarilgan barcha ulanshilar majmuidir. bosh sxemani tanlash elektr stansiya (nimstansiya) elektr qismini loyihalashda asosiy mezon hisoblanadi, chunki u elementlarning to‘liq tarkibini va ular orasidagi bog‘lanishni aniqlaydi. tanlangan bosh sxema elektrik ulanishlarning prinsipial sxemasi, o‘z ehtiyoji sxemasi, ikkilamchi ulanishlarning sxemasi, montaj va boshqa sxemalarni tuzishda boshlang‘ich ma’lumot hisoblanadi. bosh sxemalar chizmada bir chiziqli qilib tasvirlanib, bunda kurilmaning hamma elementlari uzilgan holatda bo‘ladi. ayrim hollarda sxemaning ayrim elementlarini ish holatida ko‘rsatishga yo‘l qo‘yiladi. sxemaning hamma elementlari bilan ular orasidagi bog‘lanishlar konstruktorlik hujjatlarining yagona sistemasi standartlariga muvofiq ko‘rsatiladi. 83- расм. схемалар турлари (110/10 кв ли нимстанция мисолида) а – структур; б – бош соддалаштирилган; в – тўлиқ принципиал; г - оператив. elektr kurilmalarni loyihalashda bosh sxemani tuzishdan …

2 / 6

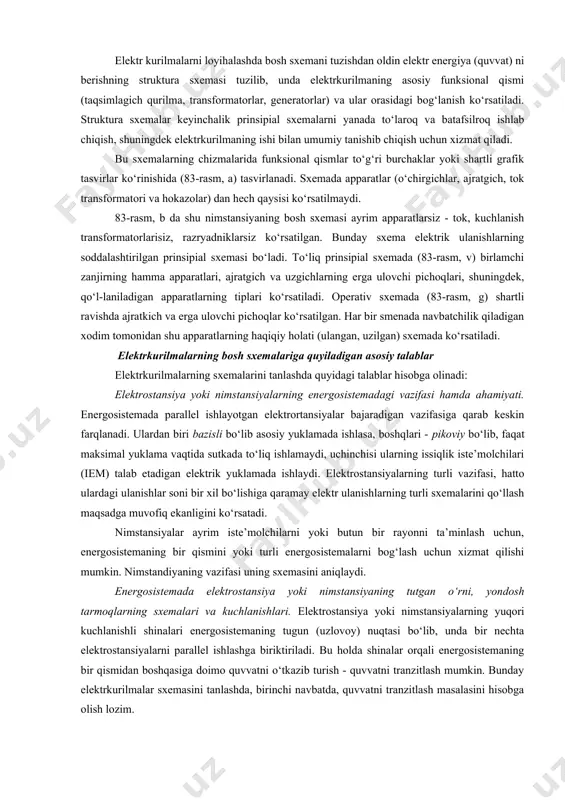

yrim apparatlarsiz - tok, kuchlanish transformatorlarisiz, razryadniklarsiz ko‘rsatilgan. bunday sxema elektrik ulanishlarning soddalashtirilgan prinsipial sxemasi bo‘ladi. to‘liq prinsipial sxemada (83-rasm, v) birlamchi zanjirning hamma apparatlari, ajratgich va uzgichlarning erga ulovchi pichoqlari, shuningdek, qo‘l-laniladigan apparatlarning tiplari ko‘rsatiladi. operativ sxemada (83-rasm, g) shartli ravishda ajratkich va erga ulovchi pichoqlar ko‘rsatilgan. har bir smenada navbatchilik qiladigan xodim tomonidan shu apparatlarning haqiqiy holati (ulangan, uzilgan) sxemada ko‘rsatiladi. elektrkurilmalarning bosh sxemalariga quyiladigan asosiy talablar elektrkurilmalarning sxemalarini tanlashda quyidagi talablar hisobga olinadi: elektrostansiya yoki nimstansiyalarning energosistemadagi vazifasi hamda ahamiyati. energosistemada parallel ishlayotgan elektrortansiyalar bajaradigan vazifasiga qarab keskin farqlanadi. ulardan biri bazisli bo‘lib asosiy yuklamada ishlasa, boshqlari - pikoviy bo‘lib, faqat maksimal yuklama vaqtida sutkada to‘liq ishlamaydi, uchinchisi ularning issiqlik iste’molchilari (iem) talab etadigan elektrik yuklamada ishlaydi. elektrostansiyalarning turli vazifasi, hatto ulardagi ulanishlar soni bir xil bo‘lishiga qaramay elektr ulanishlarning turli sxemalarini qo‘llash maqsadga muvofiq ekanligini ko‘rsatadi. nimstansiyalar ayrim iste’molchilarni yoki butun bir rayonni ta’minlash uchun, energosistemaning …

3 / 6

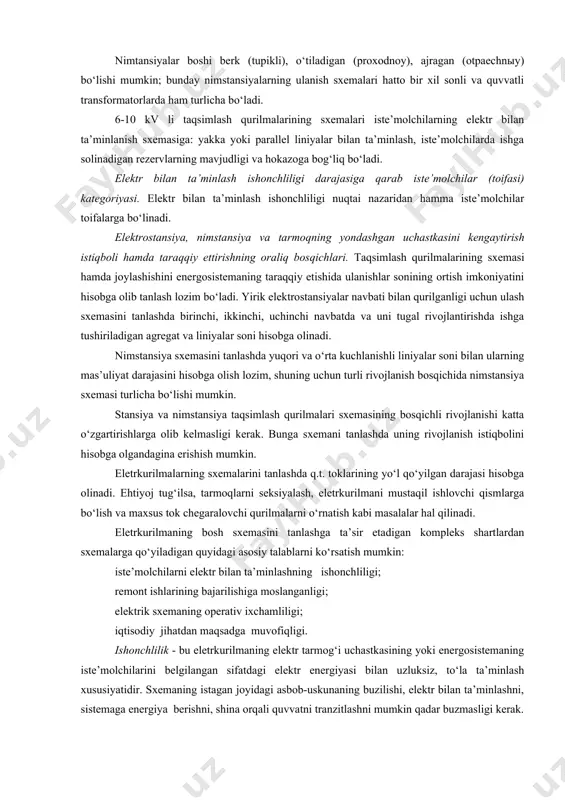

nzitlash mumkin. bunday elektrkurilmalar sxemasini tanlashda, birinchi navbatda, quvvatni tranzitlash masalasini hisobga olish lozim. nimtansiyalar boshi berk (tupikli), o‘tiladigan (proxodnoy), ajragan (otpaechnыy) bo‘lishi mumkin; bunday nimstansiyalarning ulanish sxemalari hatto bir xil sonli va quvvatli transformatorlarda ham turlicha bo‘ladi. 6-10 kv li taqsimlash qurilmalarining sxemalari iste’molchilarning elektr bilan ta’minlanish sxemasiga: yakka yoki parallel liniyalar bilan ta’minlash, iste’molchilarda ishga solinadigan rezervlarning mavjudligi va hokazoga bog‘liq bo‘ladi. elektr bilan ta’minlash ishonchliligi darajasiga qarab iste’molchilar (toifasi) kategoriyasi. elektr bilan ta’minlash ishonchliligi nuqtai nazaridan hamma iste’molchilar toifalarga bo‘linadi. elektrostansiya, nimstansiya va tarmoqning yondashgan uchastkasini kengaytirish istiqboli hamda taraqqiy ettirishning oraliq bosqichlari. taqsimlash qurilmalarining sxemasi hamda joylashishini energosistemaning taraqqiy etishida ulanishlar sonining ortish imkoniyatini hisobga olib tanlash lozim bo‘ladi. yirik elektrostansiyalar navbati bilan qurilganligi uchun ulash sxemasini tanlashda birinchi, ikkinchi, uchinchi navbatda va uni tugal rivojlantirishda ishga tushiriladigan agregat va liniyalar soni hisobga olinadi. nimstansiya sxemasini tanlashda yuqori va o‘rta kuchlanishli liniyalar soni bilan ularning mas’uliyat …

4 / 6

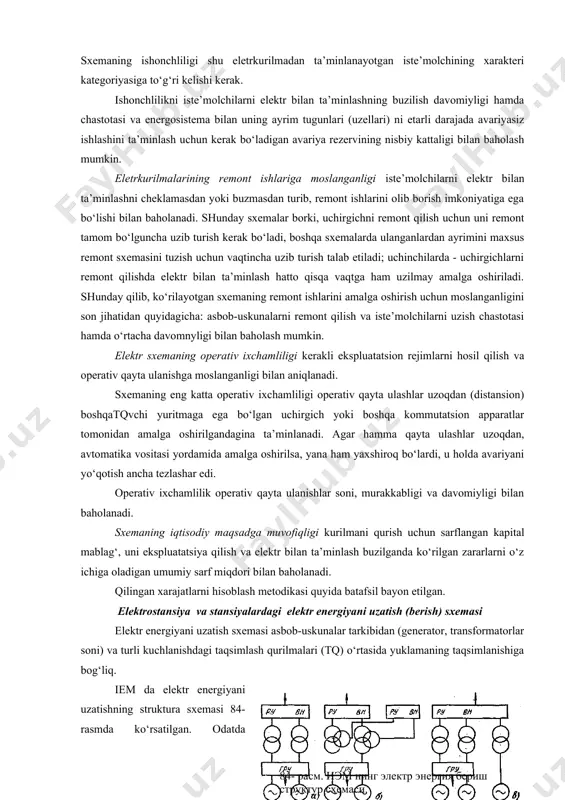

salalar hal qilinadi. eletrkurilmaning bosh sxemasini tanlashga ta’sir etadigan kompleks shartlardan sxemalarga qo‘yiladigan quyidagi asosiy talablarni ko‘rsatish mumkin: iste’molchilarni elektr bilan ta’minlashning ishonchliligi; remont ishlarining bajarilishiga moslanganligi; elektrik sxemaning operativ ixchamliligi; iqtisodiy jihatdan maqsadga muvofiqligi. ishonchlilik - bu eletrkurilmaning elektr tarmog‘i uchastkasining yoki energosistemaning iste’molchilarini belgilangan sifatdagi elektr energiyasi bilan uzluksiz, to‘la ta’minlash xususiyatidir. sxemaning istagan joyidagi asbob-uskunaning buzilishi, elektr bilan ta’minlashni, sistemaga energiya berishni, shina orqali quvvatni tranzitlashni mumkin qadar buzmasligi kerak. sxemaning ishonchliligi shu eletrkurilmadan ta’minlanayotgan iste’molchining xarakteri kategoriyasiga to‘g‘ri kelishi kerak. ishonchlilikni iste’molchilarni elektr bilan ta’minlashning buzilish davomiyligi hamda chastotasi va energosistema bilan uning ayrim tugunlari (uzellari) ni etarli darajada avariyasiz ishlashini ta’minlash uchun kerak bo‘ladigan avariya rezervining nisbiy kattaligi bilan baholash mumkin. eletrkurilmalarining remont ishlariga moslanganligi iste’molchilarni elektr bilan ta’minlashni cheklamasdan yoki buzmasdan turib, remont ishlarini olib borish imkoniyatiga ega bo‘lishi bilan baholanadi. shunday sxemalar borki, uchirgichni remont qilish uchun uni remont tamom bo‘lguncha uzib turish …

5 / 6

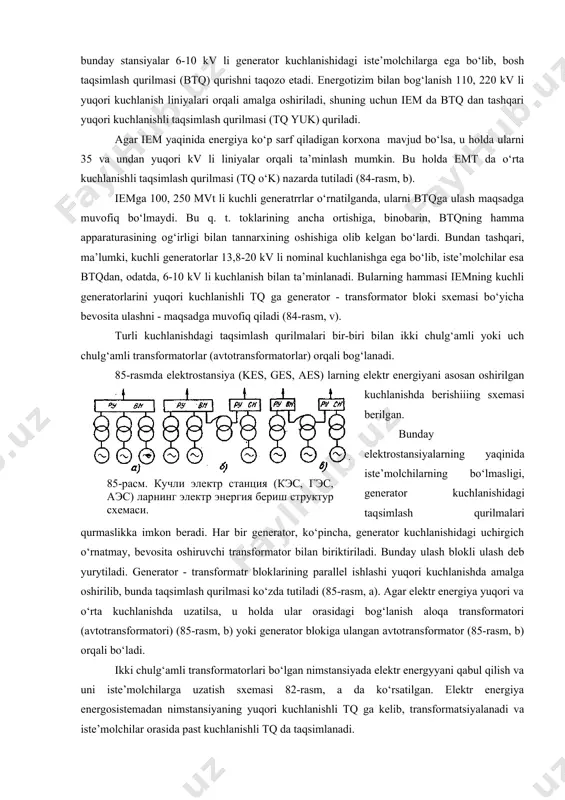

rejimlarni hosil qilish va operativ qayta ulanishga moslanganligi bilan aniqlanadi. sxemaning eng katta operativ ixchamliligi operativ qayta ulashlar uzoqdan (distansion) boshqatqvchi yuritmaga ega bo‘lgan uchirgich yoki boshqa kommutatsion apparatlar tomonidan amalga oshirilgandagina ta’minlanadi. agar hamma qayta ulashlar uzoqdan, avtomatika vositasi yordamida amalga oshirilsa, yana ham yaxshiroq bo‘lardi, u holda avariyani yo‘qotish ancha tezlashar edi. operativ ixchamlilik operativ qayta ulanishlar soni, murakkabligi va davomiyligi bilan baholanadi. sxemaning iqtisodiy maqsadga muvofiqligi kurilmani qurish uchun sarflangan kapital mablag‘, uni ekspluatatsiya qilish va elektr bilan ta’minlash buzilganda ko‘rilgan zararlarni o‘z ichiga oladigan umumiy sarf miqdori bilan baholanadi. qilingan xarajatlarni hisoblash metodikasi quyida batafsil bayon etilgan. elektrostansiya va stansiyalardagi elektr energiyani uzatish (berish) sxemasi elektr energiyani uzatish sxemasi asbob-uskunalar tarkibidan (generator, transformatorlar soni) va turli kuchlanishdagi taqsimlash qurilmalari (tq) o‘rtasida yuklamaning taqsimlanishiga bog‘liq. iem da elektr energiyani uzatishning struktura sxemasi 84-rasmda ko‘rsatilgan. odatda bunday stansiyalar 6-10 kv li generator kuchlanishidagi iste’molchilarga ega bo‘lib, bosh taqsimlash …
