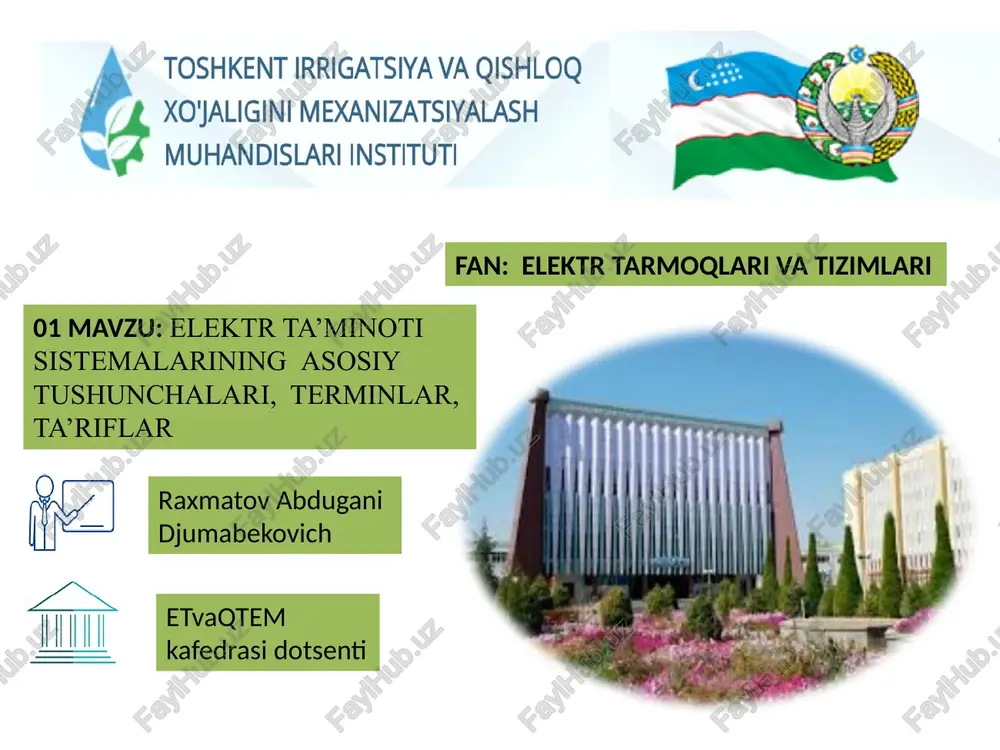

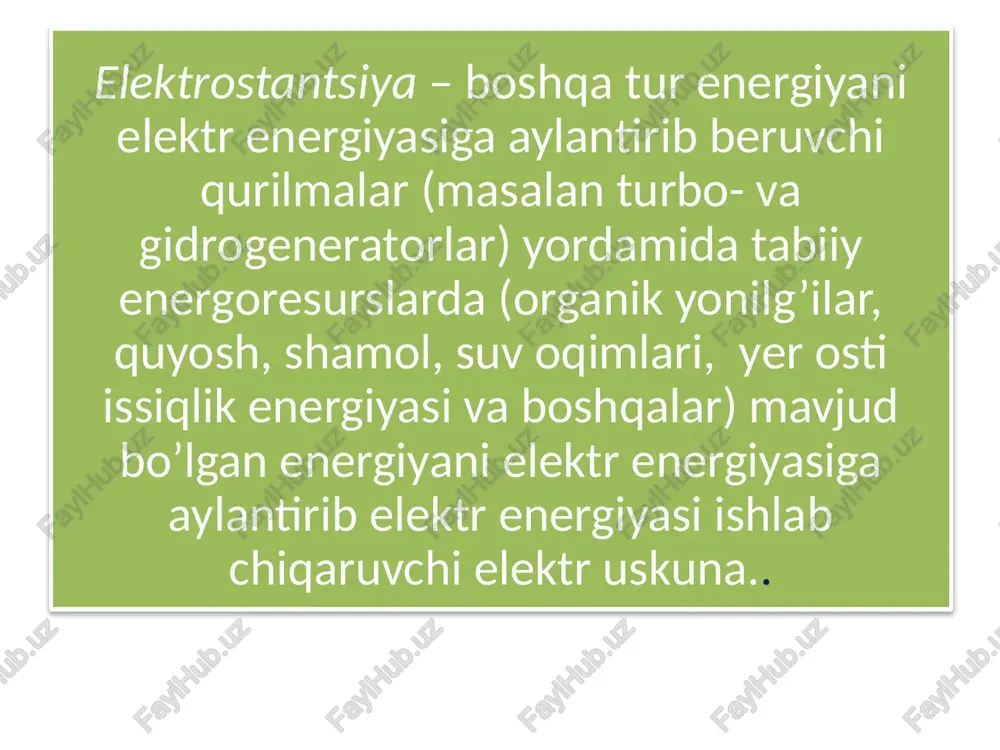

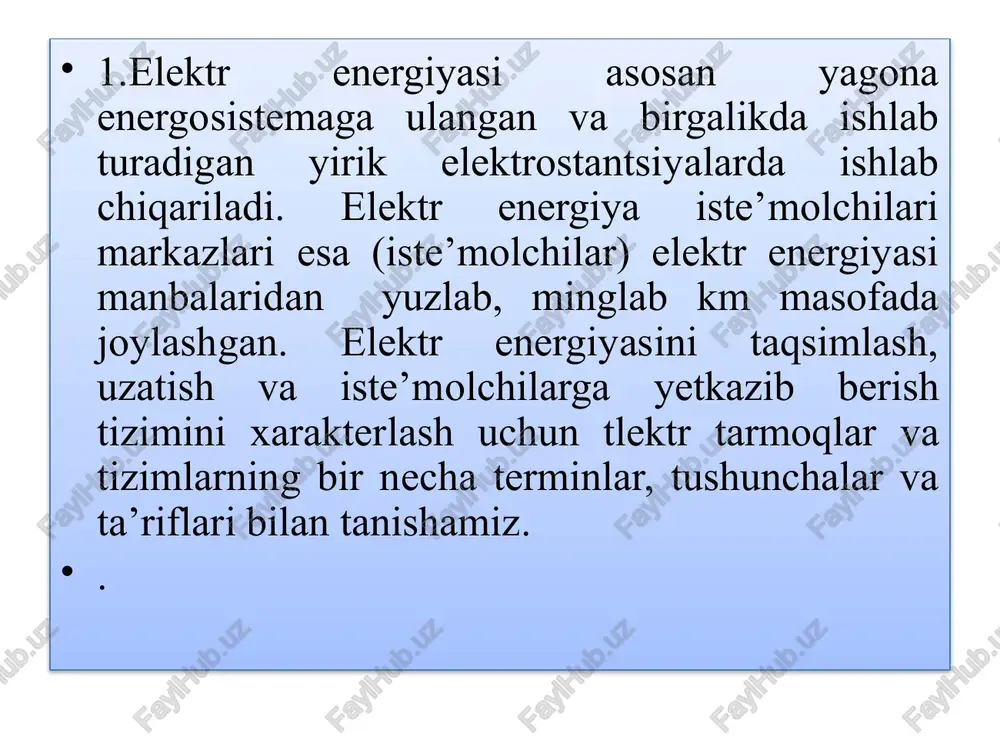

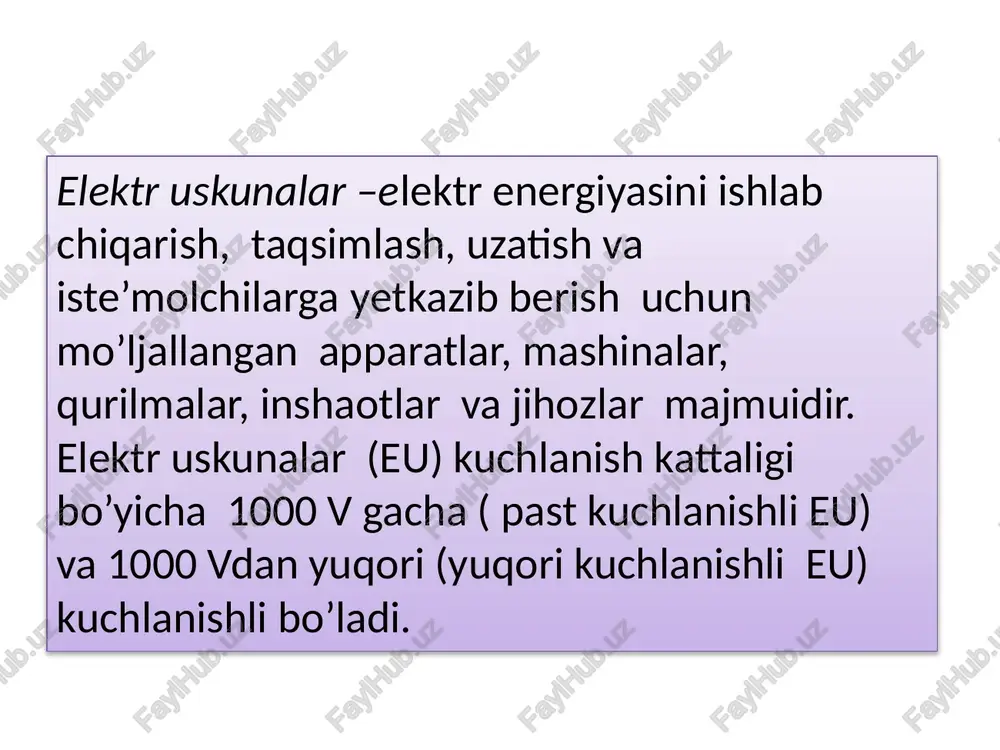

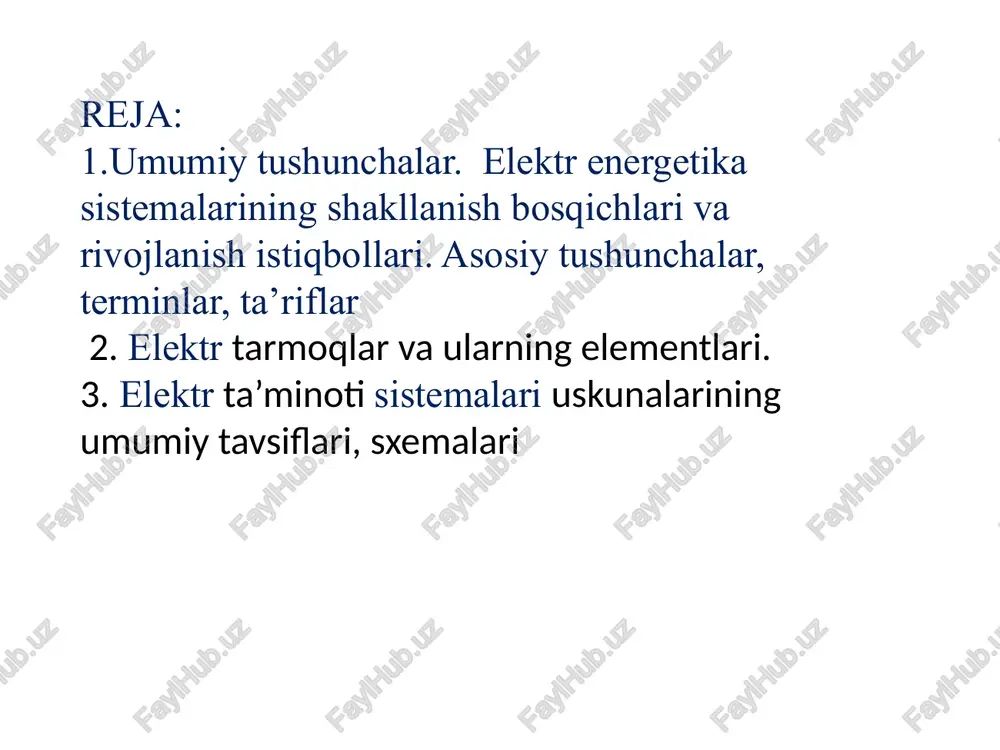

elekt yuklamalarni hisoblash usullarining tasnifi raxmatov abdugani djumabekovich etvaqtem kafedrasi dotsenti 01 mavzu: elektr ta’minoti sistemalarining asosiy tushunchalari, terminlar, ta’riflar fan: elektr tarmoqlari va tizimlari 1 reja: 1.umumiy tushunchalar. elektr energetika sistemalarining shakllanish bosqichlari va rivojlanish istiqbollari. asosiy tushunchalar, terminlar, ta’riflar 2. elektr tarmoqlar va ularning elementlari. 3. elektr ta’minoti sistemalari uskunalarining umumiy tavsiflari, sxemalari 1.elektr energiyasi asosan yagona energosistemaga ulangan va birgalikda ishlab turadigan yirik elektrostantsiyalarda ishlab chiqariladi. elektr energiya iste’molchilari markazlari esa (iste’molchilar) elektr energiyasi manbalaridan yuzlab, minglab km masofada joylashgan. elektr energiyasini taqsimlash, uzatish va iste’molchilarga yetkazib berish tizimini xarakterlash uchun tlektr tarmoqlar va tizimlarning bir necha terminlar, tushunchalar va ta’riflari bilan tanishamiz. . elektr uskunalar –elektr energiyasini ishlab chiqarish, taqsimlash, uzatish va iste’molchilarga yetkazib berish uchun mo’ljallangan apparatlar, mashinalar, qurilmalar, inshaotlar va jihozlar majmuidir. elektr uskunalar (eu) kuchlanish kattaligi bo’yicha 1000 v gacha ( past kuchlanishli eu) va 1000 vdan yuqori (yuqori kuchlanishli eu) kuchlanishli bo’ladi. …

2 / 63

un xizmat qiladigan elektr uskunalar majmuidir. podstantsiyalar vazifasiga ko’ra transformatorli yoki o’zgartkichli – to’g’irlagichli, rostlovchi, dvigatel-generatorli bo’lishi mumkin. respublikamiz energosistemasida asosan transformatorli podstantsiyalar ishlatiladi. elektr ta’minot markazi (tm) – elektr tarmoq rejimlari (kuchlanishi) avtomat ravishda rostlab turiladigan elektr energiyasi manbai. bu elektrostantsiyalar bilan bir qatorda kuchlanishni yuklama ostida rostlovchi (kyuor) regulyatorlar, reaktiv quvvatlari rostlab turiladigan, chiziqli rostlagichlar va boshqa vositalar bilan jihozlangan podstantsiyalar shinalari bo’lishi mumkin. chorvoq gidroelektrostansiyasi. taqsimlash qurilmalari (tq) –barcha turdagi podstantsiyalar tarkibida bo’lgan elektr qurilmalar majmui; ma’lum bir (yoki bir necha) kuchlanishdagi elektr energiyasini qabul qilib, uni taqsimlash uchun mo’ljallangan elektr qurilmalar majmui. tq kommutatsion apparatlar, boshqarish, nazorat va o’lchash, ximoya - avtomatika vositalari va yordamchi qurilma hamda inshaotlaridan iborat bo’ladi. podstantsiyalardan tashqari elektr energiyasi taqsimlash punktlarida ham taqsimlanishi mumkin. taqsimlash punktlari – transformator podstantsiyasi tarkibiga kirmaydigan va bir xil kuchlanishdagi elektr energiyasini qabul qilish va taqsimlash uchun xizmat qiladigan qurilmalar majmuidir. transformatorli podstansiyaning taqsimlash qurilmalari. moyli, …

3 / 63

bo’ladi. elektr energiyasi iste’molchisi (eei), elektr qabul qilgich (eqq) –elektr energiyasini iste’mol qiluvchi yoki boshqa tur energiyaga o’zgartiruvchi apparat, agregat, mexanizmlar (elektrodvigatel, o’zgartirgich, yoritish qurilmasi va boshqalar). elektr energiyasini uzatish va taqsimlash sistema elementlari quyidagilardan iborat bo’ladi: turli kuchlanishdagi va konstruktsiyali elektr uzatish liniyalari (w), eut parametrlarini bo’ylama va ko’ndalang kompensatsiyalovchi qurilmalar (kq) (kompensatsiyalovchi qurilmalar va shuntlovchi reaktorlar); transformator podstantsiyalari (kuch transformatorlari (t) va avtotransformatorlar, o’chirgichlar, raz’edinitellar, nazorat-o’lchov priborlari va boshqalar); reaktiv quvvat manbalari (rqm) (kondensator batareyalari, sinxron va statik tiristorli kompensatorlar); ximoya va avtomatika vositalari, ya’ni avtomat rostlagichlar (ar), rele ximoyasi vositalari (rx) va avariyalarga qarshi avtomatika vositalari (aqav), dispetcherlik va texnologik boshqarish vositalari (dtbv). elektruzatkich – pasaytiruvchi podstantsiyaning past kuchlanishli shinalaridan ta’minlanuvchi iste’molchilar yig’masiga elektr energiyasini tranzit ravishda uzatish uchun mo’ljallangan, kuchaytiruvchi va pasaytiruvchi podstantsiyalari bo’lgan liniyadir. elektr tarmoq – elektr energiyasini elektrostantsiyadan iste’molchilar joylashgan xududga uzatish va elektr energiyasini iste’molchilar orasida taqsimlash uchun xizmat qiladigan transformator podstantsiyalari, …

4 / 63

tr tarmoq tushunchasidan ko’ra kengroq ma’noga ega. bu tushuncha iste’molchilarni elektr energiyasi bilan ta’minlovchi barcha elektr uskunalarni o’z ichiga oladi. elektroenergetik (elektr) sistema (ees) – elektr stantsiyalarning elektr qismini, elektr tarmoqlarni (elektr uzatish liniyalari), elektr energiyasi iste’molchilari, hamda elektr energiyasini ishlab chiqarish, masofaga uzatish taqsimlash va iste’mol qilish jarayonlarining uzluksizligi ta’minlovchi qurilmalar majmuidir. energetik sistema (energosistema) – elektr va issiqlik energiyasini ishlab chiqarish, masofaga uzatish, taqsimlash va iste’mol qilish uchunishlab turadigan elektrostantsiyalar, elektr va issiqlik tarmoqlari birlashmasidir. 1-rasm. elektr va issiqlik energiyasini ishlab chiqarish, uzatish, taqsimlash va iste’molini ta’minlovchi ob’ektlarning o’zaro bog’liqligi. 2. tarmoqlarning kengayishi. yagona energosistemaning afzalliklari va kamchiliklari. yuqori kuchlanishli elektr uzatish tarmoqlari qatta quvvatlarni masofaga uzatish uchun ishlatiladi. uzoq masofalarga (100 km dan ortiq) elektr energiyasini uzatishda 110, 220, 330, 500 kv kuchlanishlar qo’llaniladi. bunday elektr uzatish tarmoqlari magistral tarmoqlar deyiladi 6, 10, 35, 110 kv kuchlanishli elektr uzatish tarmoqlari elektr energiyasini taqsimlash uchun ishlatiladi. bunda elektr …

5 / 63

lchilarni elektr energiyasi bilan ta’minlaydi. nima uchun uzoq masofaga elektr energiyasini uzatish uchun yuqori kuchlanish kerak bo’ladi? ma’lumki uch fazali tokning quvvati kuchlanish va tok i miqdoriga to’g’i proportsional bog’langan: cosφ elektr uzatish tarmoqlardagi quvvat isroflari ham tok kattaligiga to’g’ri proportsional bog’langan: ∆p=3*u²•i respublikamizda xozirda uzoq masofalarga uzatish uchun kuchlanishi 110, 220, 330, 500 kv bo’lgan elektr uzatish liniyalari mavjud. ular magistral elektr tarmoqlari xizmati ixtiyorida. respublikamizda jami 272100 ming km dan ortiq elektr uzatish tarmoqlar bo’lib, ulardan: 500 kv kuchlanishli tarmoqlar – 2600 kmdan ortiq 220 kv kuchlanishli tarmoqlar - 6300 kmdan ortiq 110 kv kuchlanishli tarmoqlar - 7500 kmdan ortiq 35 kv kuchlanishli tarmoqlar - 13600 kmdan ortiq 6-10 kv kuchlanishli tarmoqlar -104100 kmdan ortiq 0,4 kv kuchlanishli tarmoqlar -138000 km ni tashkil qiladi. ulardan tashqari farg’ona vodiysi viloyatlari bir region, shimoliy-g’arbiy region - xorazm viloyati va qoraqalpoq elektr tarmoqlari, ikkinchi region, uchinchi region qashqadaryo, surxondaryo viloyatlari tarmoqlari …
