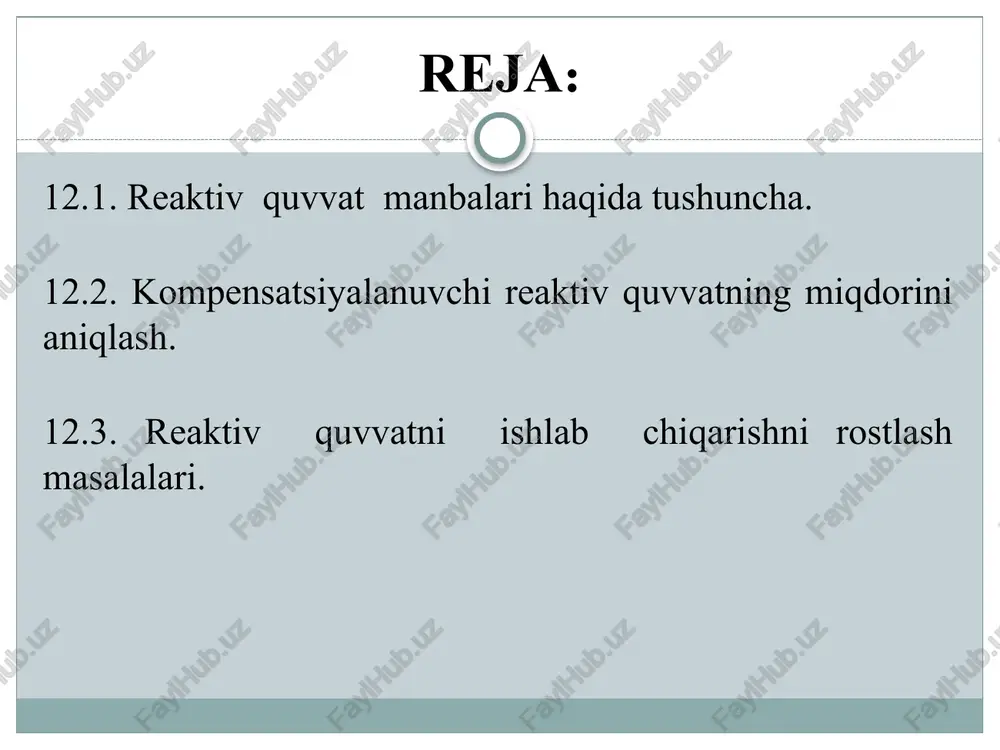

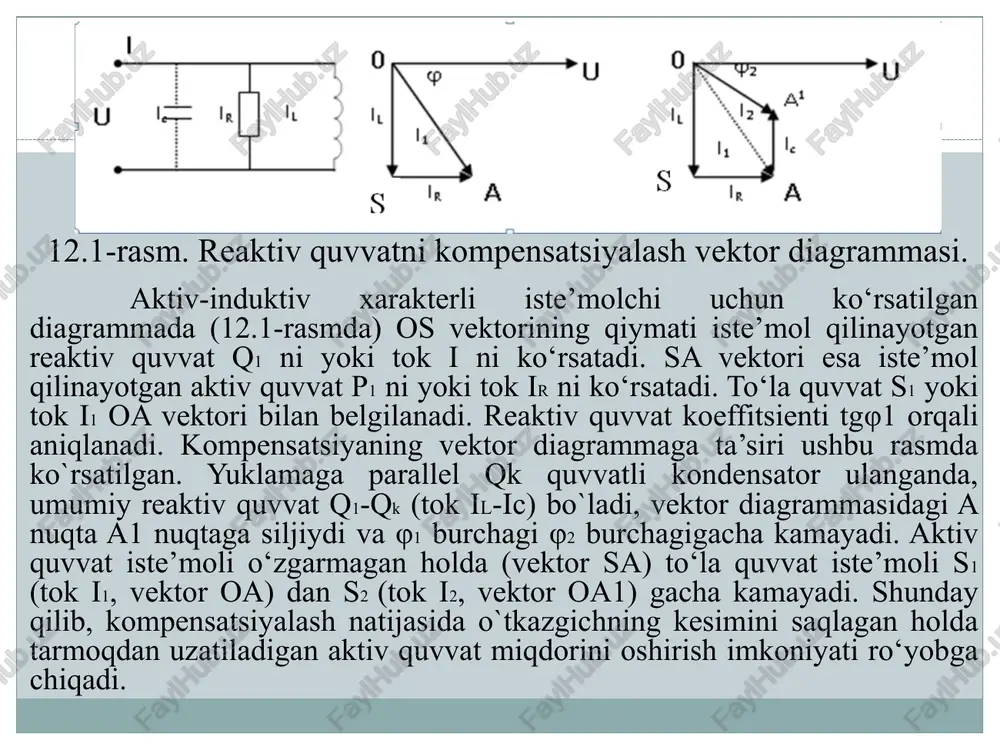

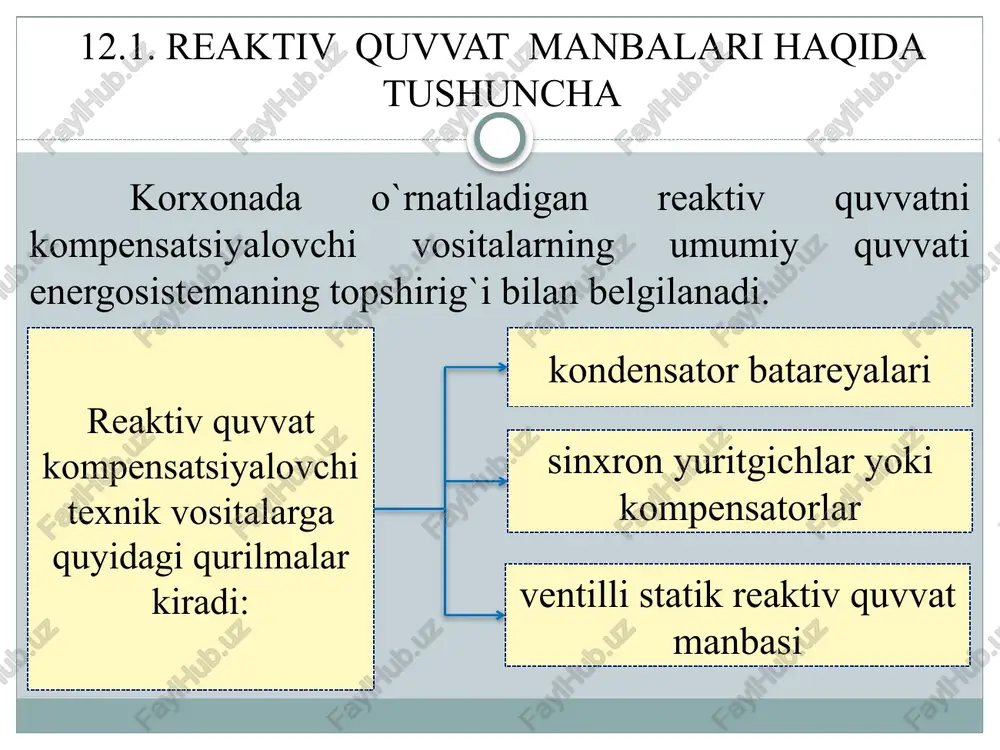

prezentatsiya powerpoint fan nomi: sanoat korxonalarining elektr ta’minoti mavzu: reaktiv quvvat manbalari reja: 12.1. reaktiv quvvat manbalari haqida tushuncha. 12.2. kompensatsiyalanuvchi reaktiv quvvatning miqdorini aniqlash. 12.3. reaktiv quvvatni ishlab chiqarishni rostlash masalalari. 12.1. reaktiv quvvat manbalari haqida tushuncha korxonada o`rnatiladigan reaktiv quvvatni kompensatsiyalovchi vositalarning umumiy quvvati energosistemaning topshirig`i bilan belgilanadi. reaktiv quvvat kompensatsiyalovchi texnik vositalarga quyidagi qurilmalar kiradi: kondensator batareyalari sinxron yuritgichlar yoki kompensatorlar ventilli statik reaktiv quvvat manbasi aktiv-induktiv xarakterli iste’molchi uchun ko‘rsatilgan diagrammada (12.1-rasmda) os vektorining qiymati iste’mol qilinayotgan reaktiv quvvat q1 ni yoki tok i ni ko‘rsatadi. sa vektori esa iste’mol qilinayotgan aktiv quvvat p1 ni yoki tok ir ni ko‘rsatadi. to‘la quvvat s1 yoki tok i1 oa vektori bilan belgilanadi. reaktiv quvvat koeffitsienti tgφ1 orqali aniqlanadi. kompensatsiyaning vektor diagrammaga ta’siri ushbu rasmda ko`rsatilgan. yuklamaga parallel qk quvvatli kondensator ulanganda, umumiy reaktiv quvvat q1-qk (tok il-ic) bo`ladi, vektor diagrammasidagi a nuqta a1 nuqtaga siljiydi va φ1 burchagi …

2 / 16

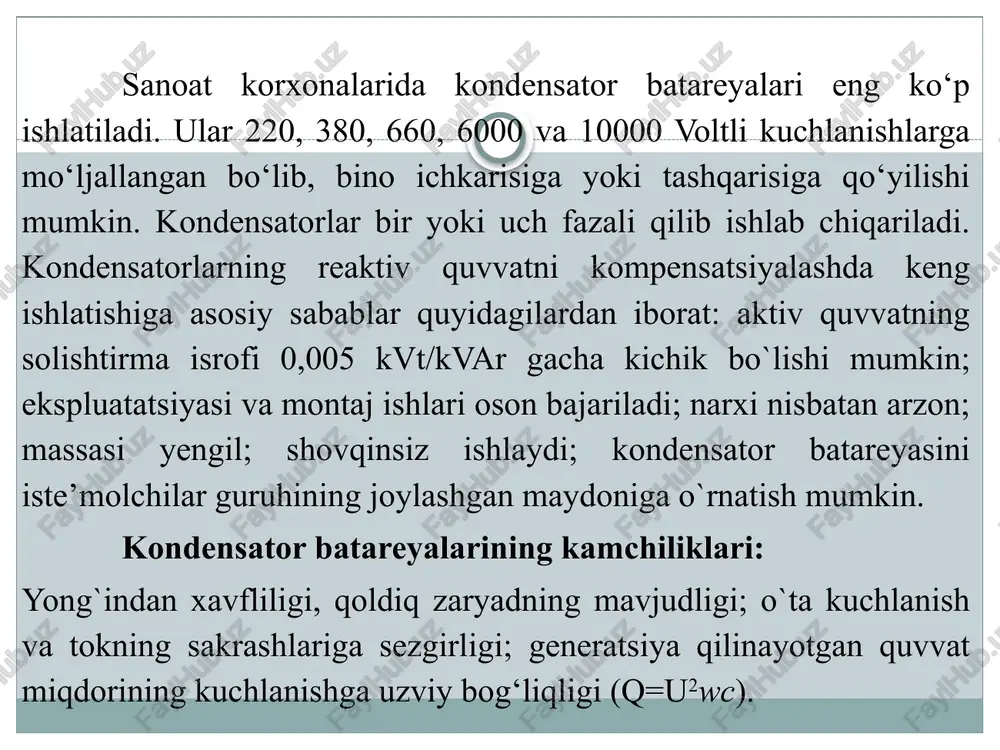

ng ishlatishiga asosiy sabablar quyidagilardan iborat: aktiv quvvatning solishtirma isrofi 0,005 kvt/kvar gacha kichik bo`lishi mumkin; ekspluatatsiyasi va montaj ishlari oson bajariladi; narxi nisbatan arzon; massasi yengil; shovqinsiz ishlaydi; kondensator batareyasini iste’molchilar guruhining joylashgan maydoniga o`rnatish mumkin. kondensator batareyalarining kamchiliklari: yong`indan xavfliligi, qoldiq zaryadning mavjudligi; o`ta kuchlanish va tokning sakrashlariga sezgirligi; generatsiya qilinayotgan quvvat miqdorining kuchlanishga uzviy bog‘liqligi (q=u2wc). 12.2-rasm. reaktiv quvat manbalari. kondensator batareyalari uch fazali tarmoqqa uchburchak shaklida ulanadi. bunday ulanganda har bir elementdagi kuchlanish qiymati yulduz sxema bo‘yicha ulanishga nisbatan 3 marotaba katta bo‘lib, ishlab chiqarilayotgan reaktiv quvvatning miqdori esa, 3 marotaba ortiq bo‘ladi. kondensatorlar tarmoqdan uzilganda qoldiq zaryad avtomatik ravishda aktiv qarshilikka razryadlanishi kerak. zaryadsizlovchi qarshilik sifatida 6-10 kv kuchlanishlarda ikkita bir fazali kuchlanish transformatorlari, 0,38 kv kuchlanishda cho`g`lanuvchi lampalar ishlatiladi(ushbu rasmda). elektrotexnika sanoat korxonalarida kondensatorlar batareyalarga birlashtirilib komplekt kompensatsiyalovchi qurilmalar tarzida ishlab chiqariladi. quyidagi jadvalda ishlab chiqarilayotgan 380 voltli ayrim kompleks kondensator qurilmalarning texnik xarakteristikalari …

3 / 16

hda kondensatorning ishlatilishi to‘la bo‘lmaydi, chunki iste’molchini uzilishi kondensatorni ham tarmoqdan uzilishiga olib keladi. guruh iste’molchilari uchun o`rnatilganda kondensator batareyasi tarmoqning taqsimlash punktiga ulanadi. markazlashtirilgan ravishda o`rnatilganda kondensatorlar batareyasi transformator podstansiyasining yuqori kuchlanishli qismiga ulanadi. bu holda kondensatorlarning o`rnatilgan quvvatlarini ishlatilishi eng yuqori darajada bo‘ladi. kompensiyalovchi qurilmalarning yana bir turi - sinxron yuritgichlar (s.yu.) bilan tanishib o‘tamiz. ma’lumki, s.yu. ning ishga tushirish tokining miqdorini nominaldan oshirilganda reaktiv quvvat ishlab chiqariladi. sinxron yuritgichlarning asinxron yuritgichlardan farqi shundaki, ularda o‘zgarmas magnit maydoni hosil qilish uchun alohida o`zgarmas tok manbasi ishlatiladi. normal rejimda s.yu. tarmoqdan reaktiv quvvat olmaydi, lekin o`zgarmas manbadan berilayotgan qo`zg`atish tokining miqdori me’yordagidan oshganda reaktiv quvvat generatsiya qiladi. s.yu. ning aktiv yuklamasi va kuchlanishi nominal bo‘lganda, faza bo‘yicha oldinda boruvchi quvvat koeffitsienti 0,9 tashkil etsa, ishlab chiqarilayotgan reaktiv quvvatning nominal qiymati quyidagicha aniqlanadi: qn  0,5pn agar s.yu. aktiv quvvat bo‘yicha to‘la yuklatilmasa, ya’ni: shart bajarilsa, uni reaktiv quvvat bo‘yicha …

4 / 16

shqarish imkoniyati mavjudli tufayli sistema ish rejimining turg‘unligini oshirish va tarmoqning rejim parametrlarini yaxshilash mumkin; qisqa tutashuv jarayonlarida hosil bo`ladigan termik va elektrodinamik ta’sirlarga chidamlilik; ta’mirlash ishlarini bajarish natijasida shikastlangan s.k. qaytadan tiklash imkoniyati mavjudligi. s.k. larning kamchiliklari: ekspluatatsiyaning murakkabligi va qurilmaning qimmatligi; ishlash jarayonida katta shovqinning mavjudligi; aktiv quvvat nobudgarchiligining kattaligi: 0,011-0,03 kvt/kvar. keskin o‘zgaruvchan va zarbdor yuklamali 6-10 kvli elektr tarmoqlarida reaktiv quvvatni kompensatsiyalash uchun maxsus tez ishlaydigan reaktiv quvvat manbalari qo‘llaniladi. bunday yuklamali tarmoqlarda kuchlanish tebranishi yuqori hisoblanadi, iste’molchilar nochiziqli elementlar turkumidan bo‘lganligi uchun tok va kuchlanishlarning tarkiblarida yuqori garmonikalar sodir bo`ladi. shulardan kelib chiqqan holda kompensatsiyalovchi qurilmalardan ishlab chiqarayotgan reaktiv quvvatning miqdorini tez o‘zgartira olishni: -reaktiv quvvat o‘zgarish diapazonini kengligini ta’minlashni; -reaktiv quvvatni boshqarish va iste’mol qilish mumkinligini; -manba kuchlanishi formasi buzilishini kamaytira olishni talab qilinadi. statik kompensatsiyalovchi qurilmaning asosiy elementlari sifatida kondensatorlar, boshqariluvchi induktivliklar(drossellar) va tristorli ventillar ishlatiladi. bunday kompensatorlarning asosiy afzalligi - tezkor ishlay …

5 / 16

hi u.c. orqali bajariladi. 12.2.kompensatsiyalanuvchi reaktiv quvvatning miqdorini aniqlash. kompensatsiyalovchi qurilmalarning zaruriy quvvatini aniqlashda energosistemaning korxonaga uzatadigan reaktiv quvvat miqdorini hisobga olish kerak. umumiy holda quyidagi shart bajarilishi talab qilinadi: bu yerda, qx - korxonaning hisobiy(iste’mol etadigan) reaktiv quvvati; qe - energosistema tomonidan uzatiladigan reaktiv quvvat; qk - korxonada kompensatsiyalanishi zarur bo‘lgan reaktiv quvvat; kompensatsiyalovchi qurilmalarning quvvatini quyidagicha aniqlash mumkin: bu yerda, pm - energosistema yuklamasi maksimum bo`lganida korxonaning aktiv quvvati; tgm - pm ga to`g`ri keladigan reaktiv quvvat koeffitsienti; tge - energosistema talab qiladigan reaktiv quvvat koeffitsienti. 12.3.reaktiv quvvatni ishlab chiqarishni rostlash masalalari. kompensatsiyalash qurilmalarini (k.q.) quvvatini rostlash elektr isrofini kamaytirish orqali qo`shishga iqtisod qilish imkonini beradi va kuchlanishni rostlash vazifasini ham bajaradi. “k.q.” ulangan va uzilganda kuchlanishni o‘zgarishi quyidagicha bo`ladi: bu yerda, u - fazalararo 6 kv kuchlanish. x - berilgan nuqtadan manbagacha bo‘lgan tarmoqning reaktiv qarshiligi, k.q. quvvatini rostlashni bir necha usuli mavjud: avtomatik ravishda, telemexanika va …
