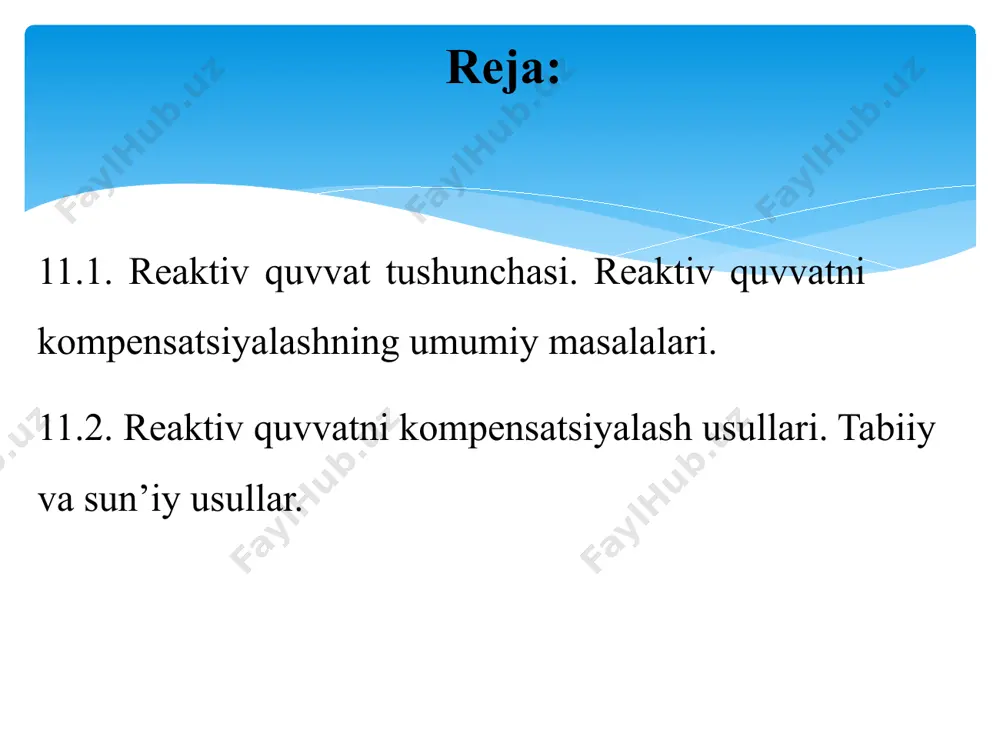

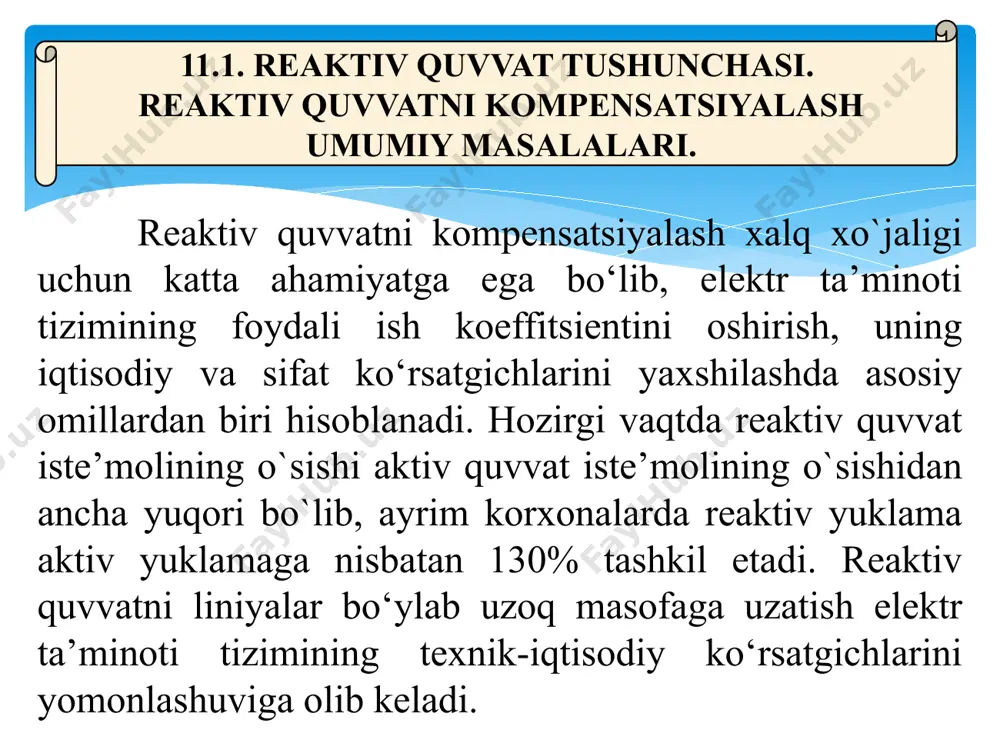

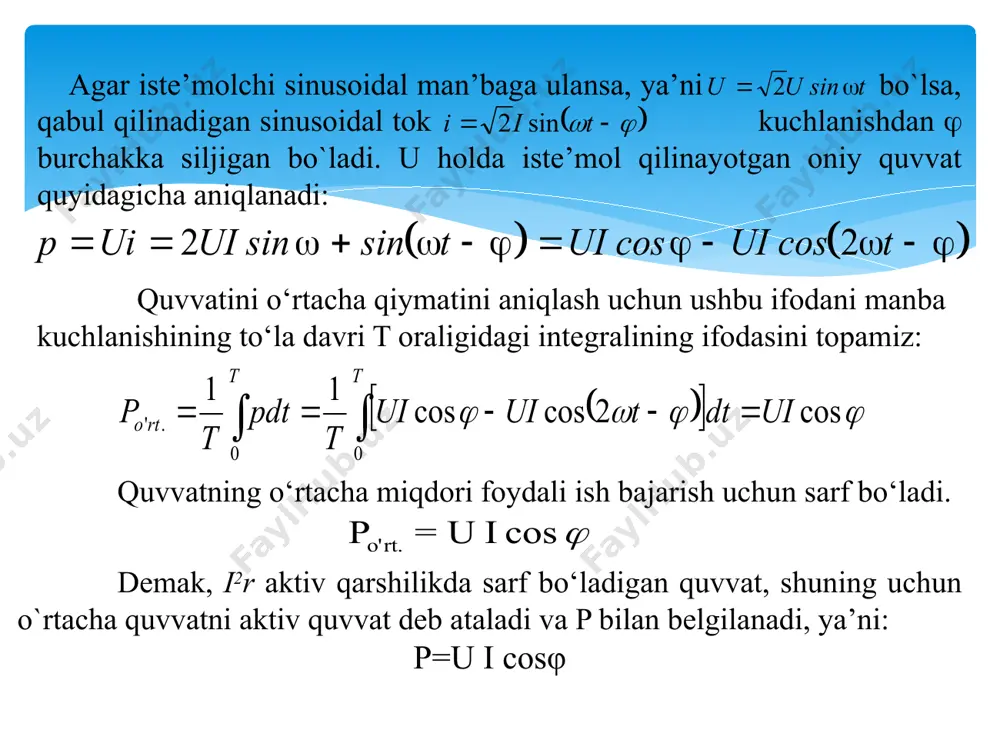

презентация powerpoint fan nomi: sanoat korxonalarining elektr ta’minoti mavzu: sanoat korxonalari elektr ta’minoti tizimida reaktiv quvvatni kompensatsiyalash masalalari reja: 11.1. reaktiv quvvat tushunchasi. reaktiv quvvatni kompensatsiyalashning umumiy masalalari. 11.2. reaktiv quvvatni kompensatsiyalash usullari. tabiiy va sun’iy usullar. 11.1. reaktiv quvvat tushunchasi. reaktiv quvvatni kompensatsiyalash umumiy masalalari. reaktiv quvvatni kompensatsiyalash xalq xo`jaligi uchun katta ahamiyatga ega bo‘lib, elektr ta’minoti tizimining foydali ish koeffitsientini oshirish, uning iqtisodiy va sifat ko‘rsatgichlarini yaxshilashda asosiy omillardan biri hisoblanadi. hozirgi vaqtda reaktiv quvvat iste’molining o`sishi aktiv quvvat iste’molining o`sishidan ancha yuqori bo`lib, ayrim korxonalarda reaktiv yuklama aktiv yuklamaga nisbatan 130% tashkil etadi. reaktiv quvvatni liniyalar bo‘ylab uzoq masofaga uzatish elektr ta’minoti tizimining texnik-iqtisodiy ko‘rsatgichlarini yomonlashuviga olib keladi. agar iste’molchi sinusoidal man’baga ulansa, ya’ni bo`lsa, qabul qilinadigan sinusoidal tok kuchlanishdan  burchakka siljigan bo`ladi. u holda iste’mol qilinayotgan oniy quvvat quyidagicha aniqlanadi: quvvatini o‘rtacha qiymatini aniqlash uchun ushbu ifodani manba kuchlanishining to‘la davri t oraligidagi integralining ifodasini …

2 / 11

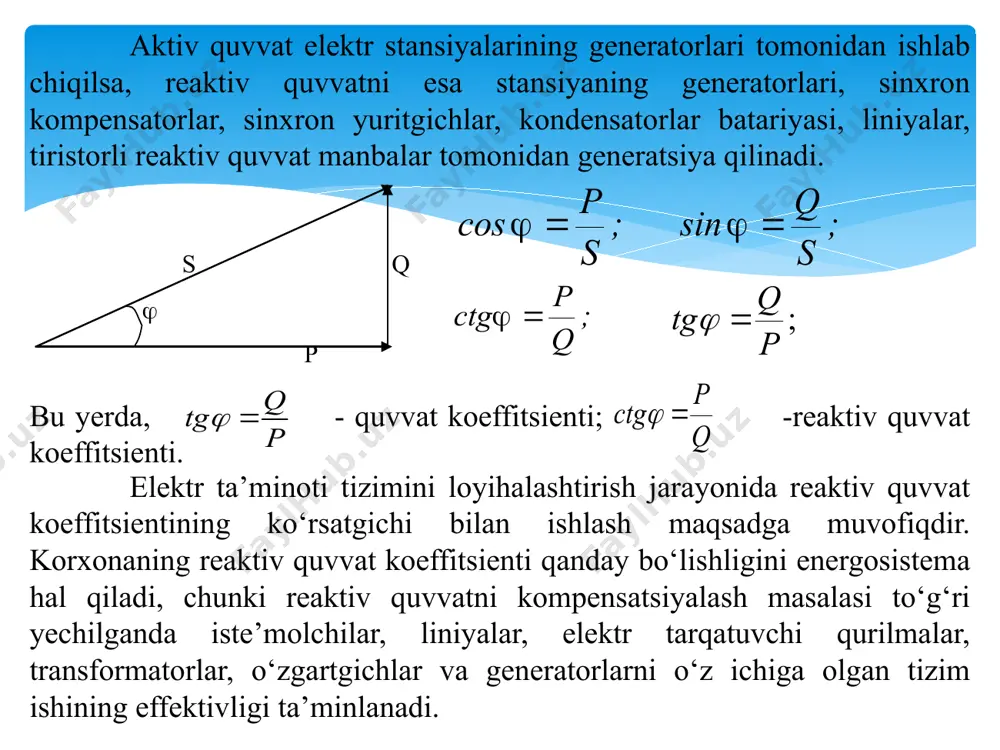

ntining ko‘rsatgichi bilan ishlash maqsadga muvofiqdir. korxonaning reaktiv quvvat koeffitsienti qanday bo‘lishligini energosistema hal qiladi, chunki reaktiv quvvatni kompensatsiyalash masalasi to‘g‘ri yechilganda iste’molchilar, liniyalar, elektr tarqatuvchi qurilmalar, transformatorlar, o‘zgartgichlar va generatorlarni o‘z ichiga olgan tizim ishining effektivligi ta’minlanadi. reaktiv quvvatni liniya va transformatorlar orqali uzatish elektr energiyasini qo‘shimcha nobudgarchiligiga, kuchlanish yo‘qotuvini oshishiga va ta’minot tizimiga ketadigan harajatlarni ortishiga olib keladi. 1. liniya va transformatorlardan reaktiv quvvat o‘tishi natijasida qo`shimcha aktiv quvvat va energiya nobudgarchili sodir bo‘ladi. 2. aktiv va reaktiv qarshiliklari r va x bo`lgan energetik tizimi elementidan hisoblanadi, p va q quvvatli energiya uzatilganda kuchlanishning yo‘qotuvi quyidagicha topiladi: 3. korxona elektr ta’minoti tizmining katta miqdorda reaktiv quvvat bilan yuklanishi havo va kabel liniyalarini kesimini oshishiga va transformatorlarning quvvatlarini ortishiga olib keladi. yuqorida aytilgan mulohazalardan ko‘rinadiki, reaktiv quvvatni elektr ta’minoti tizimida kamaytirish bo`yicha tadbirlar ishlab chiqish zarur ahamiyatga ega ekan. sanoat korxonalarida reaktiv quvvatni energosistemadan kam qabul qilishning ikki yo‘li …

3 / 11

sh; 3) yuritgichlar va payvandlash transformatorining salt ish rejimlariga cheklash; 4) texnologik jarayonga salbiy ta’sir bo‘lmagan xollarda, asinxron yuritgichlarni sinxron yuritgichlar bilan almashtirish; 5) ventil o‘zgartkichning eng ma’qul bo‘lgan sxemasini ishlatish, kam yuklamani asinxron yuritgichlarini kerakli kichik quvvatliligi bilan almashtirish iste’mol qilinadigan reaktiv quvvat miqdorini kamayishiga olib kelishi tabiiydir. agar kam yuklangan asinxron yuritgichni almashtirish imkoniyati bo‘lmasa uni kirish qismidagi kuchlanishni kamaytirish imkoniyatini qidirish kerak. ma’lumki, yuritgichning kirishidagi kuchlanish joiz miqdorgacha pasaytirilsa magnitlanish tokining kamayish hisobiga iste’mol qilinayotgan reaktiv quvvat ozoyadi va nobudgarchilik kamayib, f.i.k. ortadi. ekspluatatsiya jarayonida kam yuklamali asinron yuritgichlarni kuchlanishini kamaytirish uchun quyidagi usullar ishlatiladi: 1. stator chulg‘amlarini uchburchakdan yulduz sxemasiga o‘tkazish; 2. stator chulg‘amlarini seksiyalash; pasaytiruvchi transformator chulg‘amlarining shaxobchalarini almashtirib kuchlanishni miqdorini kamaytirish. ko‘p texnologik jarayonlarda asinxron yuritgichlarning salt ishlashi butun ish vaqtining 50-65% tashkil etadi. salt ish rejimida yuritgich foydali ish bajarmasdan katta miqdorda reaktiv quvvat iste’mol qiladi. agar yuritgichning nominal quvvat koeffitsienti cosn=0,91÷0,93 atrofida …

4 / 11

salt ish rejimidagi to‘g‘irlangan kuchlanish. ushbu munosabatdan ko‘rib turibdiki, to‘g‘rilangan kuchlanishni qanchalik keng diapazonda boshqarilsa, shunchalik ko‘p reaktiv quvvat talab qilinadi. reaktiv quvvat iste’molini kamaytirish usullaridan biri bu ikki yoki undan ko‘p bo‘lgan to‘g‘rilagich ko‘prik sxemalarini ketma-ket ulab, ularni navbatma-navbat boshqarishdan iborat. albatta, bunday sxemalar ancha murakkab va qimmat hisoblanadi, shuning uchun ularni katta quvvatli elektr yuritmalarda ishlatish tavsiya etiladi. nazorat savollari 1. reaktiv quvvat deganda nimani tushunasiz? 2. quvvat uchburchagini tushuntirib bering. 3. reaktiv quvvatni qanday qurilmalar ishlab chiqaradi? 4. reaktiv quvvatni kompensatsiyalash usullari ni tushuntirb bering. 5. reaktiv quvvat iste’molchilari nimalar? image2.wmf image3.wmf image4.wmf image5.wmf image6.wmf image7.emf image8.wmf image9.wmf image10.wmf image11.wmf image12.wmf image13.wmf image14.wmf image15.wmf image16.wmf image17.wmf image18.wmf u u t = 2 sin w ( ) j w - = t i i sin 2 ( ) ( ) p ui ui t ui ui t = = + - = - - 2 2 sin sin …
