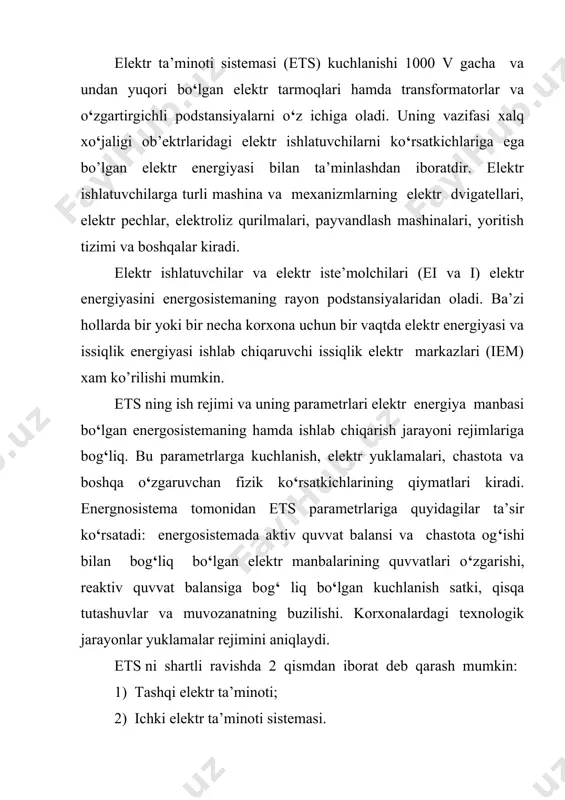

1451618220_62779.doc к экию i sanoat korxonalarining elektr ta’minoti asoslari reja: 1. saqlagichlar bilan himoya qilish 2.avtomatik o’chirgichlar (avtomatlar) elektr ta’minoti sistemasi (ets) kuchlanishi 1000 v gacha va undan yuqori bo‘lgan elektr tarmoqlari hamda transformatorlar va o‘zgartirgichli podstansiyalarni o‘z ichiga oladi. uning vazifasi xalq xo‘jaligi ob’ektrlaridagi elektr ishlatuvchilarni ko‘rsatkichlariga ega bo’lgan elektr energiyasi bilan ta’minlashdan iboratdir. elektr ishlatuvchilarga turli mashina va mexanizmlarning elektr dvigatellari, elektr pechlar, elektroliz qurilmalari, payvandlash mashinalari, yoritish tizimi va boshqalar kiradi. elektr ishlatuvchilar va elektr iste’molchilari (ei va i) elektr energiyasini energosistemaning rayon podstansiyalaridan oladi. ba’zi hollarda bir yoki bir necha korxona uchun bir vaqtda elektr energiyasi va issiqlik energiyasi ishlab chiqaruvchi issiqlik elektr markazlari (iem) xam ko’rilishi mumkin. ets ning ish rejimi va uning parametrlari elektr energiya manbasi bo‘lgan energosistemaning hamda ishlab chiqarish jarayoni rejimlariga bog‘liq. bu parametrlarga kuchlanish, elektr yuklamalari, chastota va boshqa o‘zgaruvchan fizik ko‘rsatkichlarining qiymatlari kiradi. energnosistema tomonidan ets parametrlariga quyidagilar ta’sir ko‘rsatadi: …

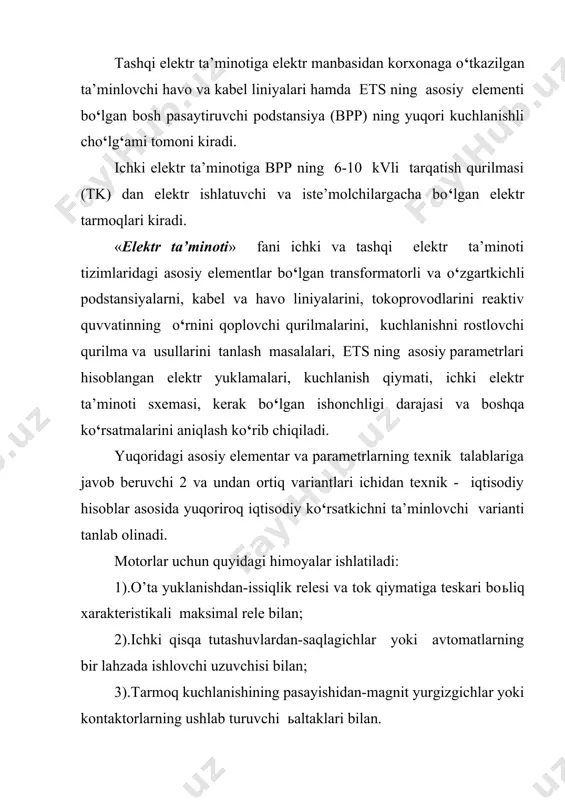

g 6-10 kvli tarqatish qurilmasi (tk) dan elektr ishlatuvchi va iste’molchilargacha bo‘lgan elektr tarmoqlari kiradi. «elektr ta’minoti» fani ichki va tashqi elektr ta’minoti tizimlaridagi asosiy elementlar bo‘lgan transformatorli va o‘zgartkichli podstansiyalarni, kabel va havo liniyalarini, tokoprovodlarini reaktiv quvvatinning o‘rnini qoplovchi qurilmalarini, kuchlanishni rostlovchi qurilma va usullarini tanlash masalalari, ets ning asosiy parametrlari hisoblangan elektr yuklamalari, kuchlanish qiymati, ichki elektr ta’minoti sxemasi, kerak bo‘lgan ishonchligi darajasi va boshqa ko‘rsatmalarini aniqlash ko‘rib chiqiladi. yuqoridagi asosiy elementar va parametrlarning texnik talablariga javob beruvchi 2 va undan ortiq variantlari ichidan texnik - iqtisodiy hisoblar asosida yuqoriroq iqtisodiy ko‘rsatkichni ta’minlovchi varianti tanlab olinadi. motorlar uchun quyidagi himoyalar ishlatiladi: 1).o’ta yuklanishdan-issiqlik relesi va tok qiymatiga teskari boьliq xarakteristikali maksimal rele bilan; 2).ichki qisqa tutashuvlardan-saqlagichlar yoki avtomatlarning bir lahzada ishlovchi uzuvchisi bilan; 3).tarmoq kuchlanishining pasayishidan-magnit yurgizgichlar yoki kontaktorlarning ushlab turuvchi ьaltaklari bilan. sinxron motorlar uchun qo’shimcha ravishda sinxronizmdan tushishdan himoya ishlatiladi. bu himoya tarkibiga kuchlanish 0.85 un …

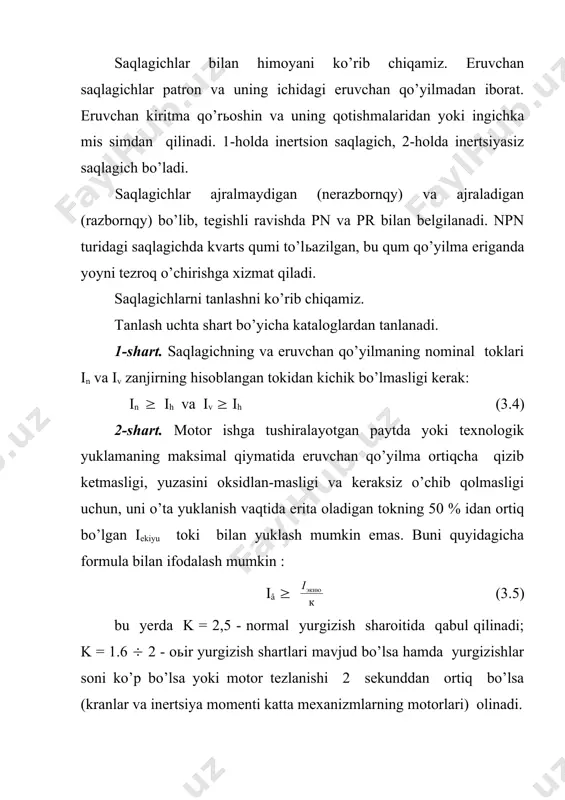

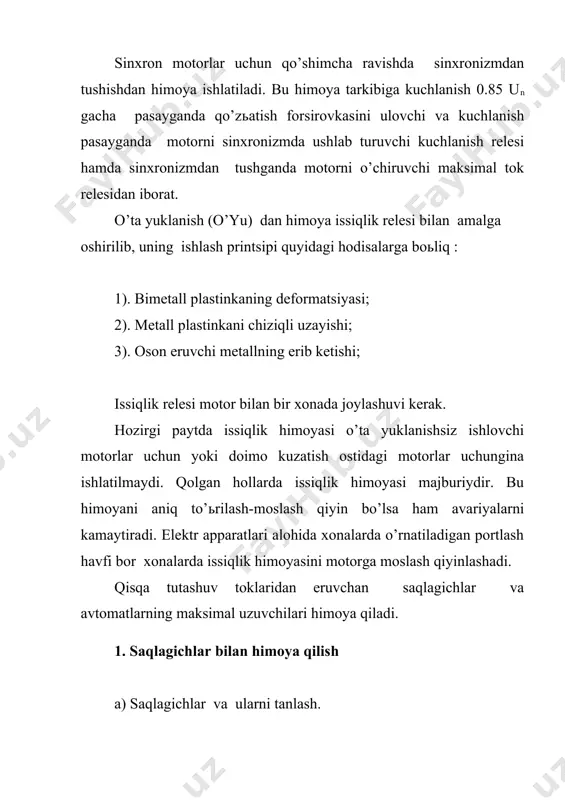

na ishlatilmaydi. qolgan hollarda issiqlik himoyasi majburiydir. bu himoyani aniq to’ьrilash-moslash qiyin bo’lsa ham avariyalarni kamaytiradi. elektr apparatlari alohida xonalarda o’rnatiladigan portlash havfi bor xonalarda issiqlik himoyasini motorga moslash qiyinlashadi. qisqa tutashuv toklaridan eruvchan saqlagichlar va avtomatlarning maksimal uzuvchilari himoya qiladi. 1. saqlagichlar bilan himoya qilish a) saqlagichlar va ularni tanlash. saqlagichlar bilan himoyani ko’rib chiqamiz. eruvchan saqlagichlar patron va uning ichidagi eruvchan qo’yilmadan iborat. eruvchan kiritma qo’rьoshin va uning qotishmalaridan yoki ingichka mis simdan qilinadi. 1-holda inertsion saqlagich, 2-holda inertsiyasiz saqlagich bo’ladi. saqlagichlar ajralmaydigan (nerazbornqy) va ajraladigan (razbornqy) bo’lib, tegishli ravishda pn va pr bilan belgilanadi. npn turidagi saqlagichda kvarts qumi to’lьazilgan, bu qum qo’yilma eriganda yoyni tezroq o’chirishga xizmat qiladi. saqlagichlarni tanlashni ko’rib chiqamiz. tanlash uchta shart bo’yicha kataloglardan tanlanadi. 1-shart. saqlagichning va eruvchan qo’yilmaning nominal toklari in va iv zanjirning hisoblangan tokidan kichik bo’lmasligi kerak: in ( ih va iv ( ih (3.4) 2-shart. motor ishga tushiralayotgan …

sh. 180(250% li o’ta yuklanishda npn va npr saqlagichlari uchun rp ga kirishdagi saqlagich toki iv1 va rp dan ketuvchi liniyadagi saqlagich, toki iv2 ning orasidagi farq toklar shkalasidagi 1 poьona bo’lsa, selektivlik taominlanadi. npn saqlagichlari bilan himoyalashda ik/iv2 nisbatining turli qiymatlarida selektiv ishlashni taominlovchi. iv1/iv2 nisbat qiymatlari quyida keltirilgan: ik / iv2 ( ........... 50 100 200 iv / iv2 .......... 2.0 2.5 3.3 bu yerda ik - rp dan ketuvchi liniyadagi qisqa tutashuv toki, a. ketma-ket ulangan pn-2 saqlagichlari eruvchan qo’yilmalarining selektivlikni taominlovchi toklari quyidagi 2.2 - jadvalda keltirilgan. selektivlikni ta’minlash 2 - jadval. kichik iv2 katta tokning ik/iv2 nisbatga boьliq qiymati, a tokning qiymati, a 10 20 50 100 va undan ortiq 30 40 50 60 80 100 120 150 200 250 300 400 40 50 60 80 100 120 150 200 250 300 400 500 50 60 80 100 120 120 150 250 250 300 400 …

ing tarqatish qurilmalarida o’rnatiladi. ap-50, ak-63 va a3100 avtomatlari hozir ishlab chiqarilmaydi, shunnig uchun ularni loyihalarda qo’llash mumkin emas. ae 2000 avtomatining ae 2010, ae 2030, ae 2040 va ae 2050 turlari 10a, 25a, 63a va 100a nominal toklarga chiqariladi. maksimal tokni uzuvchi elementi 0,32a - 100a oraliьida shkalalarga ega. bu avtomat elektromagnit va kombinatsiyali uzuvchiga ega. a3700b avtomatlari tokni cheklovchi bo’lib, issiqlik va elektromagnitli maksimal tok uzuvchilarga ega. tokni cheklashsiz avtomatlar q.t toklari zonasida ishlashini sekinlashtiruvchi bilan (selektiv avtomatlar), yarim o’tkazgichli, issiqlik va elektromagnitli, faqat maksimal tok uzuvchi elementlar bilan chiqariladi. yarim o’tkazgichli uzuvchilar ekspluatatsiya davomida nominal tokni, q.t. zonasida ishlab ketish tokini, o’ta yuklanishlar zonasida ishlab ketish vaqtini, selektiv avtomatlarda esa qisqa tutashuv zonasida ishlab ketish vaqtini rostlash (o’zgartirish) imkoniga ega. tok cheklovchi avtomatlarning elektromagnitli va yarim o’tkazgichli uzuvchilari oldindan qo’yilmagan vaqt ichida qisqa tutashuv toklarini o’chiradi, selektiv avtomatlarning yarim o’tkazgichli uzuvchilari q.t. tokiga boьliq bo’lmagan doimiy vaqt …
