1 / 53

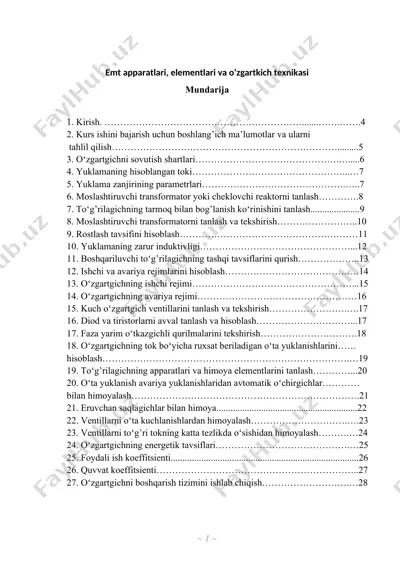

курсовой проект emt aррaratlari, elementlari va o‘zgartkich texnikasi mundarija 1. kirish. ……………………………………………………….......…….…….4 2. kurs ishini bajarish uchun boshlang’ich ma’lumotlar va ularni tahlil qilish……………………………………………………………….........5 3. oʻzgartgichni sovutish shartlari……………………………………….….....6 4. yuklamaning hisoblangan toki…………………………………………...…7 5. yuklama zanjirining parametrlari……………………………………….…..7 6. moslashtiruvchi transformator yoki cheklovchi reaktorni tanlash………….8 7. toʻg’rilagichning tarmoq bilan bog’lanish koʻrinishini tanlash.....................9 8. moslashtiruvchi transformatorni tanlash va tekshirish……………………..10 9. rostlash tavsifini hisoblash…………………………………………………11 10. yuklamaning zarur induktivligi…………………………………………...12 11. boshqariluvchi toʻg’rilagichning tashqi tavsiflarini qurish………………..13 12. ishchi va avariya rejimlarini hisoblash………………………………….…14 13. oʻzgartgichning ishchi rejimi……………………………………………...15 14. oʻzgartgichning avariya rejimi……………………………………………16 15. kuch oʻzgartgich ventillarini tanlash va tekshirish…………………….….17 16. diod va tiristorlarni avval tanlash va hisoblash…………………………...17 17. faza yarim oʻtkazgichli qurilmalarini tekshirish………………………….18 18. oʻzgartgichning tok boʻyicha ruxsat beriladigan oʻta yuklanishlarini…… hisoblash…………………………………………………………………….…19 19. toʻg’rilagichning apparatlari va himoya elementlarini tanlash…………...20 20. oʻta yuklanish avariya yuklanishlaridan avtomatik oʻchirgichlar………… bilan himoyalash……………………………………………………………….21 21. eruvchan saqlagichlar bilan himoya............................................................22 22. ventillarni oʻta kuchlanishlardan himoyalash………………………….….23 23. ventillarni toʻg’ri tokning katta tezlikda oʻsishidan himoyalash……….…24 24. oʻzgartgichning energetik …

2 / 53

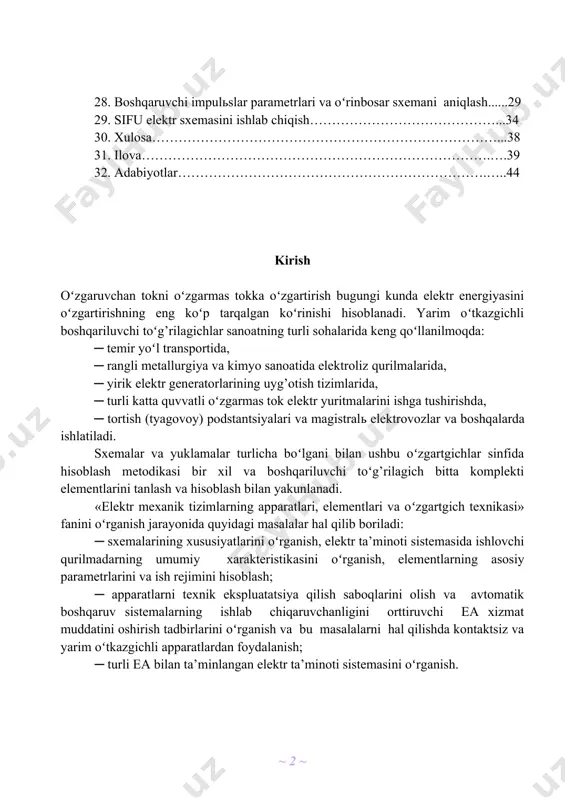

ishlab chiqish……………………….…28 28. boshqaruvchi impulьslar parametrlari va oʻrinbosar sxemani aniqlash......29 29. sifu elektr sxemasini ishlab chiqish……………………………………...34 30. xulosa……………………………………………………………………...38 31. ilova…………………………………………………………………….….39 32. adabiyotlar…………………………………………………………….…..44 kirish oʻzgaruvchan tokni oʻzgarmas tokka oʻzgartirish bugungi kunda elektr energiyasini oʻzgartirishning eng koʻp tarqalgan koʻrinishi hisoblanadi. yarim oʻtkazgichli boshqariluvchi toʻg’rilagichlar sanoatning turli sohalarida keng qoʻllanilmoqda: ─ temir yoʻl transportida, ─ rangli metallurgiya va kimyo sanoatida elektroliz qurilmalarida, ─ yirik elektr generatorlarining uyg’otish tizimlarida, ─ turli katta quvvatli oʻzgarmas tok elektr yuritmalarini ishga tushirishda, ─ tortish (tyagovoy) podstantsiyalari va magistralь elektrovozlar va boshqalarda ishlatiladi. sxemalar va yuklamalar turlicha boʻlgani bilan ushbu oʻzgartgichlar sinfida hisoblash metodikasi bir xil va boshqariluvchi toʻg’rilagich bitta komplekti elementlarini tanlash va hisoblash bilan yakunlanadi. «elektr mexanik tizimlarning apparatlari, elementlari va oʻzgartgich texnikasi» fanini oʻrganish jarayonida quyidagi masalalar hal qilib boriladi: ─ sxemalarining xususiyatlarini oʻrganish, elektr ta’minoti sistemasida ishlovchi qurilmadarning umumiy xarakteristikasini oʻrganish, elementlarning asosiy parametrlarini va ish rejimini hisoblash; ─ apparatlarni texnik ekspluatatsiya qilish saboqlarini …

3 / 53

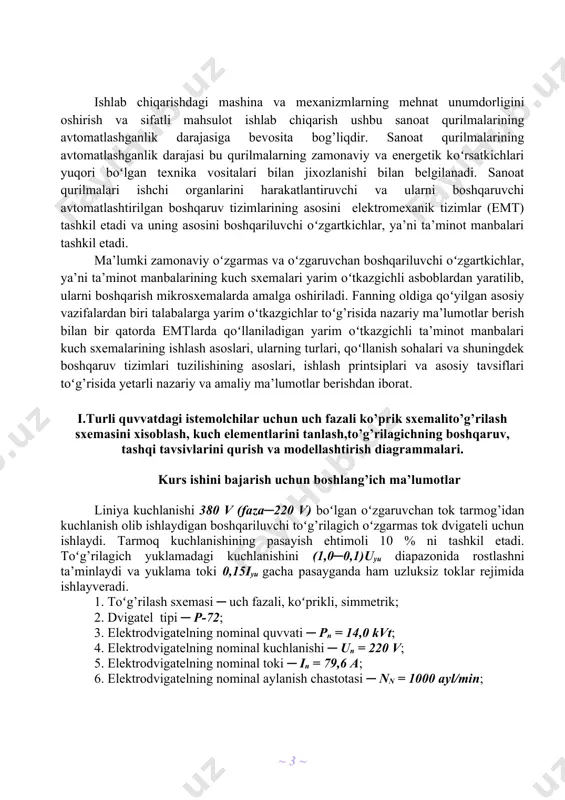

nlik darajasi bu qurilmalarning zamonaviy va energetik koʻrsatkichlari yuqori boʻlgan texnika vositalari bilan jixozlanishi bilan belgilanadi. sanoat qurilmalari ishchi organlarini harakatlantiruvchi va ularni boshqaruvchi avtomatlashtirilgan boshqaruv tizimlarining asosini elektromexanik tizimlar (emt) tashkil etadi va uning asosini boshqariluvchi oʻzgartkichlar, ya’ni ta’minot manbalari tashkil etadi. ma’lumki zamonaviy oʻzgarmas va oʻzgaruvchan boshqariluvchi oʻzgartkichlar, ya’ni ta’minot manbalarining kuch sxemalari yarim oʻtkazgichli asboblardan yaratilib, ularni boshqarish mikrosxemalarda amalga oshiriladi. fanning oldiga qoʻyilgan asosiy vazifalardan biri talabalarga yarim oʻtkazgichlar toʻg’risida nazariy ma’lumotlar berish bilan bir qatorda emtlarda qoʻllaniladigan yarim oʻtkazgichli ta’minot manbalari kuch sxemalarining ishlash asoslari, ularning turlari, qoʻllanish sohalari va shuningdek boshqaruv tizimlari tuzilishining asoslari, ishlash printsiplari va asosiy tavsiflari toʻg’risida yetarli nazariy va amaliy ma’lumotlar berishdan iborat. i.turli quvvatdagi istemolchilar uchun uch fazali ko’prik sxemalito’g’rilash sxemasini xisoblash, kuch elementlarini tanlash,to’g’rilagichning boshqaruv, tashqi tavsivlarini qurish va modellashtirish diagrammalari. kurs ishini bajarish uchun boshlang’ich ma’lumotlar liniya kuchlanishi 380 v (faza─220 v) boʻlgan oʻzgaruvchan tok tarmog’idan kuchlanish …

4 / 53

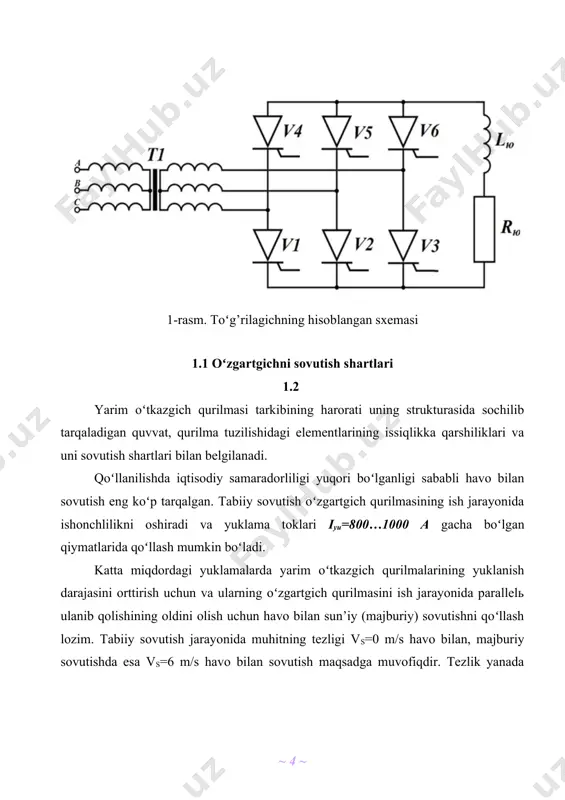

dvigatelning nominal aylanish chastotasi ─ nn = 1000 ayl/min; 1-rasm. toʻg’rilagichning hisoblangan sxemasi 1.1 oʻzgartgichni sovutish shartlari yarim oʻtkazgich qurilmasi tarkibining harorati uning strukturasida sochilib tarqaladigan quvvat, qurilma tuzilishidagi elementlarining issiqlikka qarshiliklari va uni sovutish shartlari bilan belgilanadi. qoʻllanilishda iqtisodiy samaradorliligi yuqori boʻlganligi sababli havo bilan sovutish eng koʻp tarqalgan. tabiiy sovutish oʻzgartgich qurilmasining ish jarayonida ishonchlilikni oshiradi va yuklama toklari iyu=800…1000 a gacha boʻlgan qiymatlarida qoʻllash mumkin boʻladi. katta miqdordagi yuklamalarda yarim oʻtkazgich qurilmalarining yuklanish darajasini orttirish uchun va ularning oʻzgartgich qurilmasini ish jarayonida parallelь ulanib qolishining oldini olish uchun havo bilan sun’iy (majburiy) sovutishni qoʻllash lozim. tabiiy sovutish jarayonida muhitning tezligi vs=0 m/s havo bilan, majburiy sovutishda esa vs=6 m/s havo bilan sovutish maqsadga muvofiqdir. tezlik yanada yuqori boʻlgan holatida, yarim oʻtkazgich qurilmalarining yuklanish darajasi unchalik ortmaydi, sovutish qurilmasi dvigatelining quvvati esa sezilarli ortib ketadi. sovutish muhitining harorati tm iqlim zonasi va oʻzgartgichning ishlash shartlari bilan aniqlanadi. loyihalash …

5 / 53

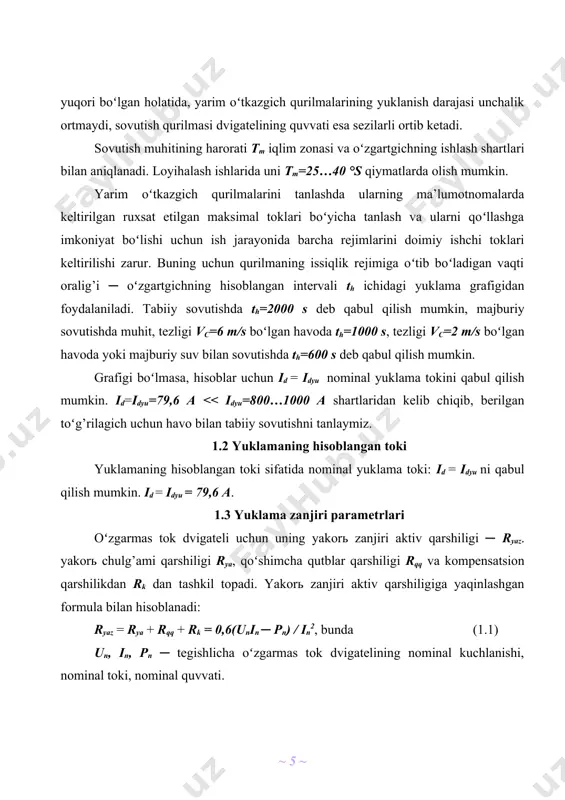

rafigi boʻlmasa, hisoblar uchun id = idyu nominal yuklama tokini qabul qilish mumkin. id=idyu=79,6 a ld =4,284 gn sharti bajariladi, demak tok pulьsatsiyalarini kamaytirish uchun qoʻshimcha silliqlovchi reaktorga zarurat yoʻq. 4.2 boshqariluvchi toʻg’rilagichning tashqi tavsifini qurish oʻzgartgichning ishlash jarayonida yuklamadagi kuchlanish ud sozlash tavsifi boʻyicha aniqlangan kuchlanish uda dan oʻzgarmas tok zanjirining umumiy qarshiligi rd dagi kuchlanish tushuvi kattaligicha kichik. ud=uda-idnrd qaysiki (4.3) rd qarshiligi transformator rt silliqlovchi reaktor rsr va oʻzgartgichning anod toklari oʻtadigan kommutatsion rp qarshiliklaridan hosil boʻladi. rd=rt +rsr+rp (4.4) qaysiki (4.5) ni = 6 ─ uch fazali koʻprikli sxemadagi ekvivalent ventillarning soni rd = 0,021 +0,045 = 0,066 (om) tiristorli oʻzgartgichning uzluksiz toklar zonasida (4.3) formula boʻyicha qurilgan tashqi yuklanish tavsiflari toʻg’ri chiziqlar oilasidir, har bir toʻg’ri chiziqni ikkita nuqta yordamida chizish (4.1 rasm) mumkin: ─ salt yurish: id=0, ud=uda ; ─ hisoblangan (nominalь) yuklama: id=idn , ud=uda─idnrd har bir tavsif chizig’i uchun uzluksiz tok chegarasini …
