1 / 32

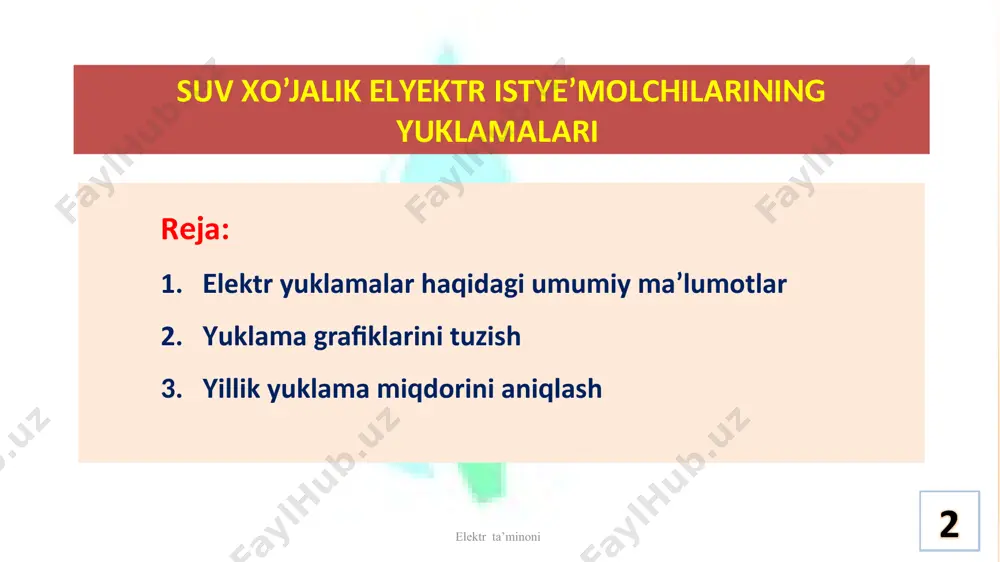

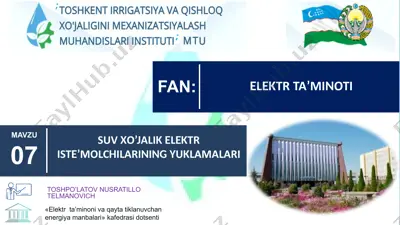

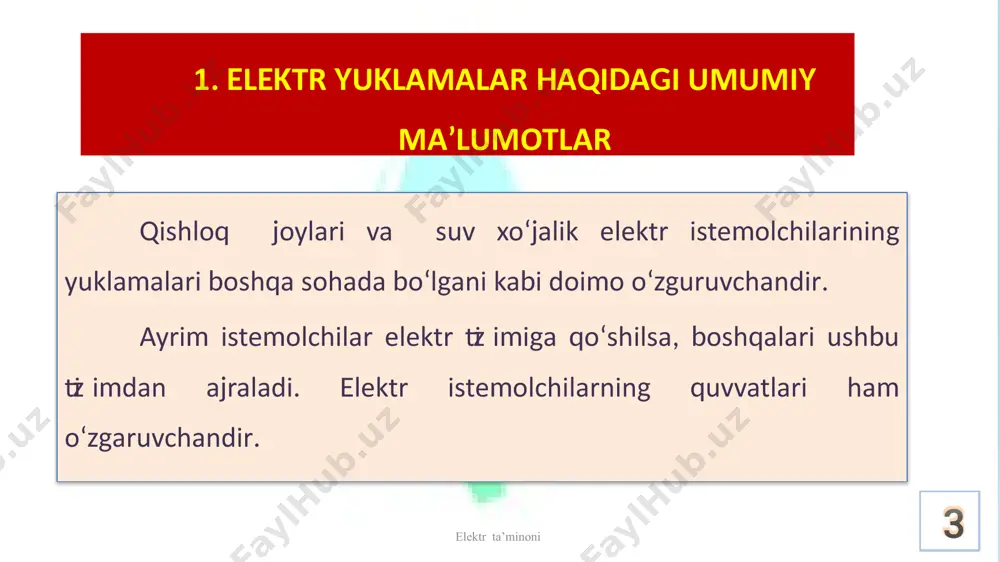

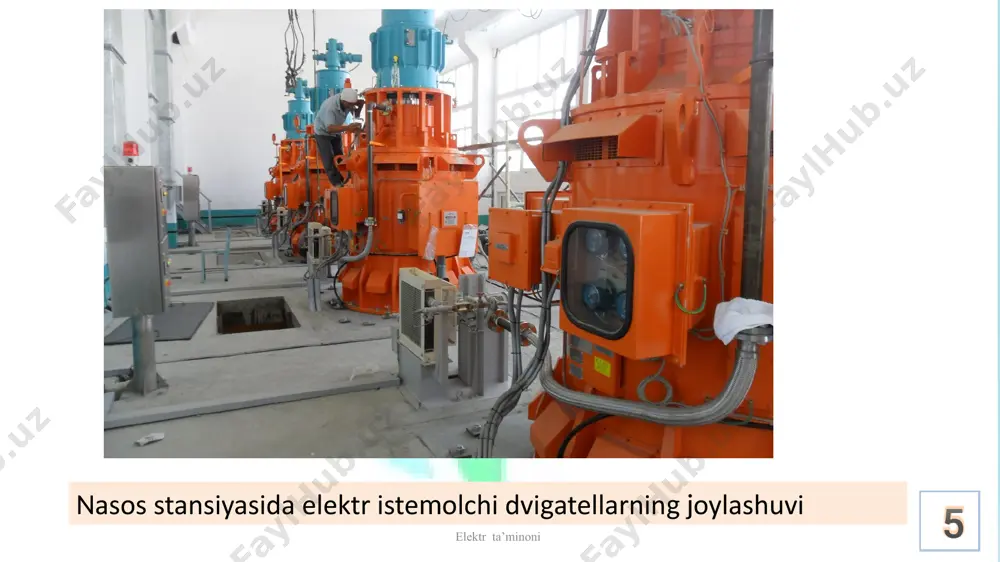

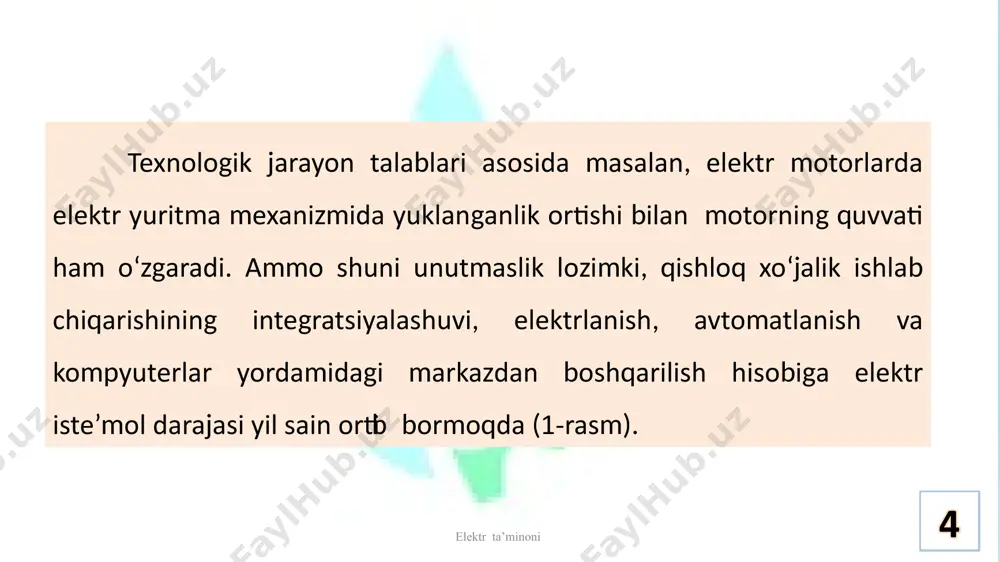

презентация powerpoint «elektr ta’minoni va qayta tiklanuvchan energiya manbalari» kafеdrasi dotsenti toshpo’latov nusratillo telmanovich mavzu 07 elektr ta’minoti fan: suv xo’jalik elektr iste’molchilarining yuklamalari 1 suv xo’jalik elyektr istye’molchilarining yuklamalari rеja: elektr yuklamalar haqidagi umumiy ma’lumotlar yuklama grafiklarini tuzish yillik yuklama miqdorini aniqlash 2 elektr ta’minoni qishloq joylari va suv xo‘jalik elektr istemolchilarining yuklamalari boshqa sohada bo‘lgani kabi doimo o‘zguruvchandir. ayrim istemolchilar elektr tizimiga qo‘shilsa, boshqalari ushbu tizimdan ajraladi. elektr istemolchilarning quvvatlari ham o‘zgaruvchandir. 1. elektr yuklamalar haqidagi umumiy ma’lumotlar elektr ta’minoni 3 elektr ta’minoni texnologik jarayon talablari asosida masalan, elektr motorlarda elektr yuritma mexanizmida yuklanganlik ortishi bilan motorning quvvati ham o‘zgaradi. ammo shuni unutmaslik lozimki, qishloq xo‘jalik ishlab chiqarishining integratsiyalashuvi, elektrlanish, avtomatlanish va kompyuterlar yordamidagi markazdan boshqarilish hisobiga elektr iste’mol darajasi yil sain ortib bormoqda (1-rasm). 4 nasos stansiyasida elektr istemolchi dvigatellarning joylashuvi elektr ta’minoni 5 qishloq aholisining soni ham ko‘paymoqda. ta’kidlash joizki ushbu o‘zgarishlar qishloq xo‘jaligi sohasida iste’mol …

2 / 32

tr ta’minoni 8 3.2-rasm. aholi turar joylari elektr ta’minoni 9 hisob davri deb, elektr uskunaning ishga tushirilish vaqtidan boshlab uning ekspluatatsiya paytidagi to‘la quvvatining hisob quvvatiga tenglashishiga kerak bo‘ladigan vaqt oralig‘iga aytiladi. qishloq xo‘jaligi sohasida ushbu vaqt o‘rtacha 5 -yilga teng deb qabul qilingan. agrosanoat majmui ob’ektlarida quvvat koeffitsentini ham yuklamani hisoblash paytida inobatga olish lozimdir. elektr ta’minoni 10 yuklama grafigi bu to‘la (s) yoki aktiv (p) quvvatning vaqtga bog‘liq o‘zgarishidir. sutkalik yuklama grafiklarini tuzganda u yil davomida o‘zgarib turganligi sababli turlicha ko‘rinishga ega bo‘lishi mumkin. faslga bog‘liq holda sutka davomidagi kun va tunning o‘zgarishi bunga asosidir. amaliy hisoblarda yillik yuklamalar grafigidan foydalanish qulay. elektr ta’minot tizimlaridagi yuklamalarni hisoblash paytida aniq ma’lumotlar bo‘lmasa, u holda istemolchilarning sutkalik, oylik, fasliy va yillik yuklama garafiklari tuziladi (3.3, 3.4, 3.5, 3.6 3.7 va 3.8– rasm). elektr ta’minoni 11 yillik yuklama grafiklarni tuzishda absissa o‘qiga yil davomidagi kunlar yoki soatlar (8760 soat), ordinata o‘qiga …

3 / 32

ng ta’sir etish muddati « t » quyidagi formuladan topiladi: t1  200 t1 qish165 t1 yoz; t2  200 t2 qish165 t2 yoz; …………..………………………. tn  200 tn qish165 tn yoz; elektr ta’minoni 18 kordinata o‘qlariga kerakli ma’lumotlarni qo‘yib yillik yuklama grafigini tuzamiz (3.8 - rasm). agar grafikning yuzasini shtrix chizig‘i bilan qoplasak, yillik istemol qilingan energiya miqdori (soat) topiladi (3.8 rasm). bu grafikda po‘rt – o‘rtacha yillik quvvat bo‘lib, u yil davomida uzatilgan elektr energiya miqdori “a” ning yil davomidagi elektr energiyadan foydalanish vaqt oralig‘i (soat) 8760 bo‘linganiga teng. elektr energiyadan foydalanish bo‘yicha kunlik, oylik, mavsumiy va yillik yuklama grafiklariga ega bo‘lib elektr ta’minot tizimdaga barcha ko‘rsatgichlarni loyihalash mumkin. grafikdan hisob yuklamasini topish uchun yarim soat vaqt mobaynidagi eng katta qiymatni olinadi. bu hisob yuklama grafiklarida maksimal yuklamadan foydalanish muddatlari yarim soatdan ortmaganda o‘rinli hisoblanadi. ushbu holat uchun ekvivalent quvvat (pekv) quyidagi formuladan topiladi: elektr ta’minoni 19 ushbu …

4 / 32

klamadan foydalanish vaqtini aniqlash grafigi. elektr ta’minoni 24 sarf bo‘lgan energiyani smenadagi soatlar soniga bo‘lsak sutka yoki smena davomidagi o‘rtacha sarf bo‘lgan energiya miqdorini topish mumkin. uni quyidagi formula ko‘rinishida ifodalaymiz: 3. yillik yuklama miqdorini aniqlash elektr ta’minoni 25 hisob yuklamasini va maksimal yuklamadan foydalanish vaqtini bilgan holda yil davimida istemolchi obektning talab etadigan elektr energiyasi miqdorini quyidagi formuladan topish mumkin: elektr ta’minoni 26 tabiiyki (t) ning miqdori qanchalik katta bo‘lsa, ushbu korxona shunchalik ko‘p elektr energiyasini istemol qiladi, demak elektr ta’minot tizimi ham shunchalik ishonchli ishlashi shart. yil davomidagi yuklama miqdori o‘zgarmas bo‘lsa u holda t  8760 ga tengdir. ammo qishloq va suv xo‘jaligi ob’ktlaridagi yuklama miqdori 1100 dan 3000 soatgacha o‘zgarib turadi shu sababli t  1000  3000 oraligidagi miqdorda qabul qilinadi. barcha qishloq va suv xo‘jalik ob’ektlarini ikki turga bo‘lish mumkin: a) ishlab chiqarish; v) maishiy; elektr ta’minoni 27 birinchi turdagi istemolchilarga istemol qilinadigan elektr …

5 / 32

- ishchi mashina va elektr motorining quvvatlari nomutanosibligi natijasida yuzaga keluvchi yuklanish koeffitsenti. elektr ta’minoni 29 elektr ta’minoni adabiyotlar: 1. toshpo‘latov n.t. – «suv xo‘jaligida elektr ta’mnoti» darslik. toshkent, tiqxmmi 2019 y.-451 b. 2. и.а. будзко, н.м. зуль-«электроснабжение сельского хозяйства» москва, колос 2005 г. – 496 с. 3. donald l, basham p.e. - elektrical pover sypply and distribution. ufc-3-550-03fa, usa 2005. 4. э.а. киреев. электроснабжение и электрооборудование цехов промыщленных предприятий. москва. кнорус. 2011 г. 368 с. 6. и.а. будзко, ю.в. гессен, м.с. левин - «электроснабжение сельскохозяйственных предприятий и насленных пунктов» м. колос 2011 г.-256 с. 7. «приборы и средства диагностики электрооборудования и измерений в системах электроснабжения» справочное пособие. под.ред. в.и. григорьева.-м.: колос, 2006 г.-272 стр. 8. https://www.youtube.com/watch?v=wt1v-gevn7e&list=plcd9ulypxqyefozuozfodcmdeqem-wjyl 30 elektr ta’minoni nusratullo tashpulatov, [06.06.2023 13:19] https://www.youtube.com/watch?v=xoh7ysf5i-c&list=plcd9ulypxqygkykwvzlmifhexrmax0tgb nusratullo tashpulatov, [06.06.2023 13:19] https://www.youtube.com/watch?v=wt1v-gevn7e&list=plcd9ulypxqyefozuozfodcmdeqem-wjyl «elektr ta’minoni va qayta tiklanuvchan energiya manbalari» kafеdrasi dotsenti toshpo’latov nusratillo telmanovich e'tibоringiz uchun rahmat!  + 998 90 189-50-74 …
