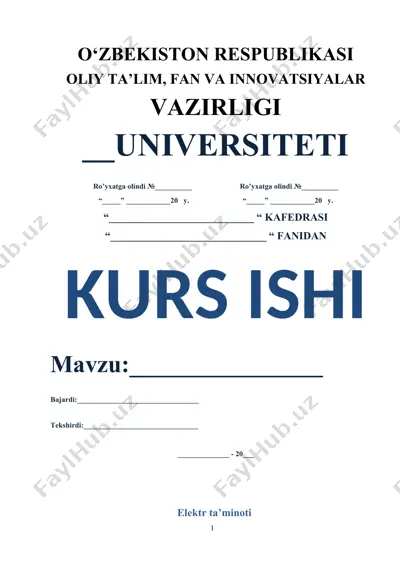

o‘zbekiston respublikasi oliy ta’lim, fan va innovatsiyalar vazirligi __universiteti ro’yxatga olindi №__________ ro’yxatga olindi №__________ “_____” ____________20 y. “_____” ____________20 y. “___________________________ “ kafedrasi “_____________________________ “ fanidan kurs ishi mavzu:________________ bajardi:_________________________________ tekshirdi:_______________________________ ______________ - 20___ elektr ta’minoti mundarija kirish 2 elektr ta’minoti tizimi tarmoqlaridagi qisqa tutashuv toklarini hisoblash 4 kabel linyasi rele himoyasi 8 transformatorning rele himoyasi 9 tashqi qisqa tutashuvdan himoyasini hisoblash 10 tok otsechka himoyasini hisoblash 10 bo‘ylama differensial ximoya 11 kuchlanish 1000vdan yuqori elektr dvigatellarning rele himoyasi 14 kuchlanish 1000 v gacha bo‘lgan elektr dvigatellarning rele himoyasi 15 hulosa 17 adabiyotlar 18 ilovalar 19 kirish rele himoyasi energosistemaning ishonchli va tejamli ishlashini ta’minlovchi avtomatikaning bir qismi bo‘lib, elektr sistemasida yuzaga keluvchi shikastlanish va normal bo‘lmagan rejimlarni avtomatik ravishda bartaraf qilish uchun xizmat qiladi. rele himoyasi himoyalanayotgan energosistema elementining holati va ishlash rejimlarini uzluksiz nazorat qiladi va ularda shikastlanish yoki normal bo‘lmagan rejim yuzaga kelganda ishga tushadi. energosistemada …

2 / 26

elektr ta’minoti sistemasining o‘ziga xos xarakterli belgilari, ularda bo‘ladigan jarayonlarning katta tezlikda kechishi va avariya xarkteriga ega bo‘lgan shikastlanishlarning yuzaga kelishi mumkinligidir. shu sababli elektr ta’minoti sistemasining ishonchli va tejamli ishlashiga avtomatik boshqarish yo‘li bilangina erishish mumkin. buning uchun har xil avtomatik boshqarish qurilmalari ishlatiladi. ular orasida asosiy o‘rinladan birini avtomatik rele himoyasi qurilmalari egallaydi. rele himoyasi qurilmalari elektr qurilmalarda shikastlanish yoki anormal rejim yuzaga kelganda ishlaydi. eng xavfli va ko‘p sodir bo‘ladigan shikastlanish qisqa tutashuvdir. qisqa tutashuvlar elektr qurilmalarining fazalari orasida yoki neytrali еrga ulangan elektr tarmoqlarida faza bilan еr orasida bo‘lishi mumkin. bundan tashqari qisqa tutashuvlar va faza uzilishi bilan boliq bo‘lgan murakkab shikastlanishlar ham sodir bo‘lishi mumkin. elektr mashinalari va transformatorlarda yuqorida ko‘rsatilgan shikastlanishlardan tashqari bitta faza o‘ramlari orasida ham tutashuv yuzaga kelishi mumkin. qisqa tutashuv natijasida elektr ta’minoti tizimining normal ishlashi buziladi. jumladan sinxron generatorlar, kompensatorlar va elektr dvigatellarning sinxronizatsiyadan chiqishi va isteomolchilarning ishlash rejimlari buzilishi …

3 / 26

smi to‘g‘risida ma’lumotlarga ega bo‘lish, ularni ishlatish buyicha ko‘nikmalar hosil qilishdir.ushbu fandan kurs ishini bajargan talabalar releli himoya, avtomatika va telemexanika qurilmalarining tarkibiy qismlarini elektr ta’minoti tizimlarida qo‘llash, ularni ulanish sxemalarini qurish, sxemalardagi o‘rnatma qiymatlarini hisoblash uchun zarur bilimi va ko‘nikmalarga ega bo‘lishlari kerak. releli himoya, avtomatika va telemexanika moslamalarining vazifalari, ularning tarkibiy qismlari va funksional qismlari bilan tanishish, himoya qurilmalariga quyiladigan asosiy talablarni va ishlash prinsiplarini bilishdan iborat. ettning rh va a fanidan kurs ishining maqsadi rh va a qurilmalarini hisoblash va parametrlarini tanlashga doir texnikaviy masalalarni mustaqil еchish va loihalarni bajarish bo‘yicha ko‘nikmalarga ega bo‘lishga yordam berishdan iborat. rele himoyasining asosiy elementi bo‘lib maxsus apparat rele hisoblanadi. ayrim hollarda uzgich va himoya bitta himoya va kommutatsiya qurilmasida birlashtirilgan bo‘ladi, masalan eruvchan saqlagich ko‘rinishida. neytrali еrdan izolyatsiyalangan yoki yoy so‘ndiruvchi reaktor orqali еrga ulangan elektr tarmoqlarida bir fazali еrga tutashuv qisqa tutashuv bo‘lib hisoblanmaydi, yaoni katta toklarning hosil bo‘lishi …

4 / 26

g o‘rnatmalarini tanlash va sezgirligini tekshirish uchun qisqa tutashuv tokining boshlang‘ich qiymati hisoblanadi. buning uchun: 1. ko‘rilayotgan elektr tarmog‘ining hisoblash sxemasi tuziladi yoki u berilgan loyihasi bo‘lishi mumkin; 2. hisoblash sxemasi asosida uning almashtirish sxemasim tuziladi; 3. almashtirishning sxemasini o‘zgartirish yo‘li bilan qisqa tutashuv nuqtasiga nisbatan natijaviy e.yu.k. enat va natijaviy qarshilik xnat topiladi; 4. natijaviy e.yu.k. va natijaviy qarshilikni bilgan holda uch fazali q.t. tokning davriy tashkil etuvchisining boshlang‘ich qiymati ik aniqlanadi. hisoblashlarni soddalashtirishni maqsadida hisoblash sxemasida har bir kuchlanish pog‘onasi uchun shinalardagi uchun haqiqiy kuchlanishi o‘rniga quyidagi shkala asosida o‘rtacha kuchlanish uo‘r kv larda ko‘rsatiladi: 6,3; 10,5; 37; 230; 340; 515; 770. har bir kuchlanish pog‘onasi uchun o‘rtacha kuchlanish (bazis kuchlanishning ub) qabul qilinib, shu pog‘onaga ulangan hamma elementlarning nominal kuchlanishi uchun o‘rtacha hamma (bazis) kuchlanishiga teng deb hichoblanadi. keyin bazis quvvat sb tanlanadi, hamda bazis toklar topiladi. 1-rasm. elektr tarmog‘ining hisoblash sxemasi 2-rasm.almashtirish sxemasi nisbiy birliklarda elektr …

5 / 26

$н s 𝑥 = 𝑥 𝑆𝑏 shape \* mergeformat 𝑟 𝑛.𝑟 𝑈2 elektr tarmog‘i elementlarining e.yu.k.lari quyidagicha qabul qilinadi: 1. asinxron dvigatel ead = 0,9 2. sinxron dvigatel esd = 1,1 3. energosistema es = 1,0 4. umumlashtirilgan yuklama en = 0,85. elektr tarmog‘i elementlarining qarshilik va e.yu.k. lari aniqlangandan keyin almashtirish sxemasi q.t. nuqtasiga nisbatan sodda holga keltirilib natijaviy e.yu.k. hamda natijaviy qarshilik aniqlanadi. qisqa tutashuv toki esa quyidagicha topiladi. i ( eнаm i , shape \* mergeformat к.m x наm bu еrda ib – qisqa tutashuv toki hisoblanayotgan nuqta uchun bazis tok. berilgan topshiriq bo‘yicha qisqa tutashuv toklarini hisoblash: bazis quvvati sб= 100 мvа k1 nuqta uchun uб= 115 kv k2 ,k3 nuqta uchun uб= 6,3 kv k4 nuqta uchun uб= 0,4 kv k1 nuqta uchun ib= 100 = 0,503 198,95 k2 ,k3 nuqta uchun ib= 100 = 9,175 10,899 k4 nuqta uchun ib= 100 = 144,5 0,692 …$
