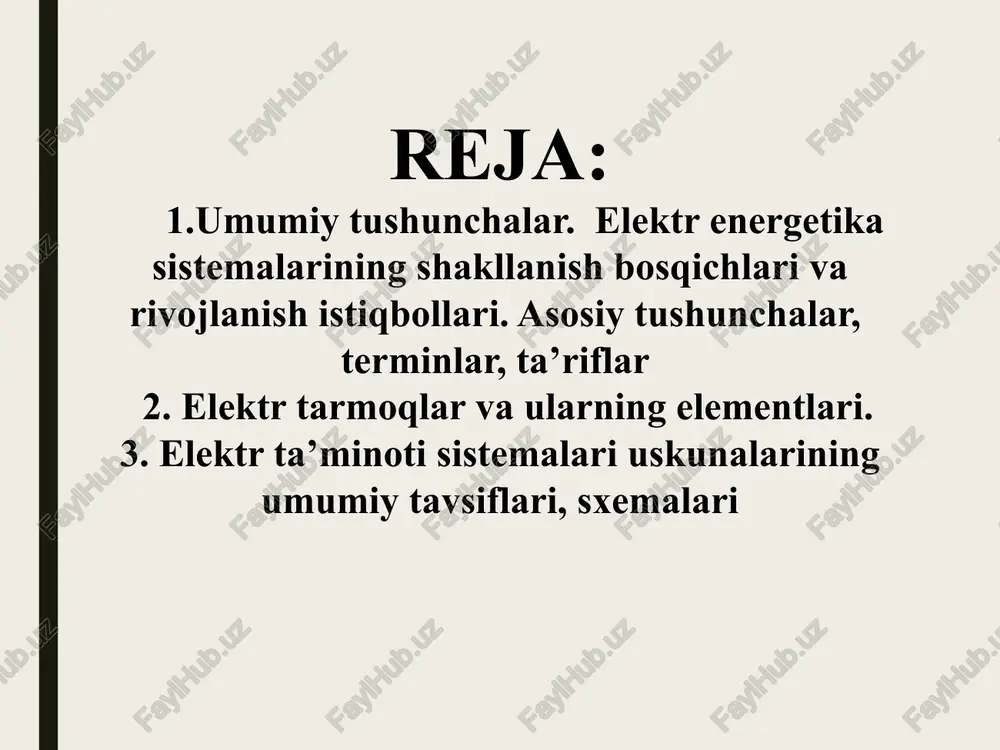

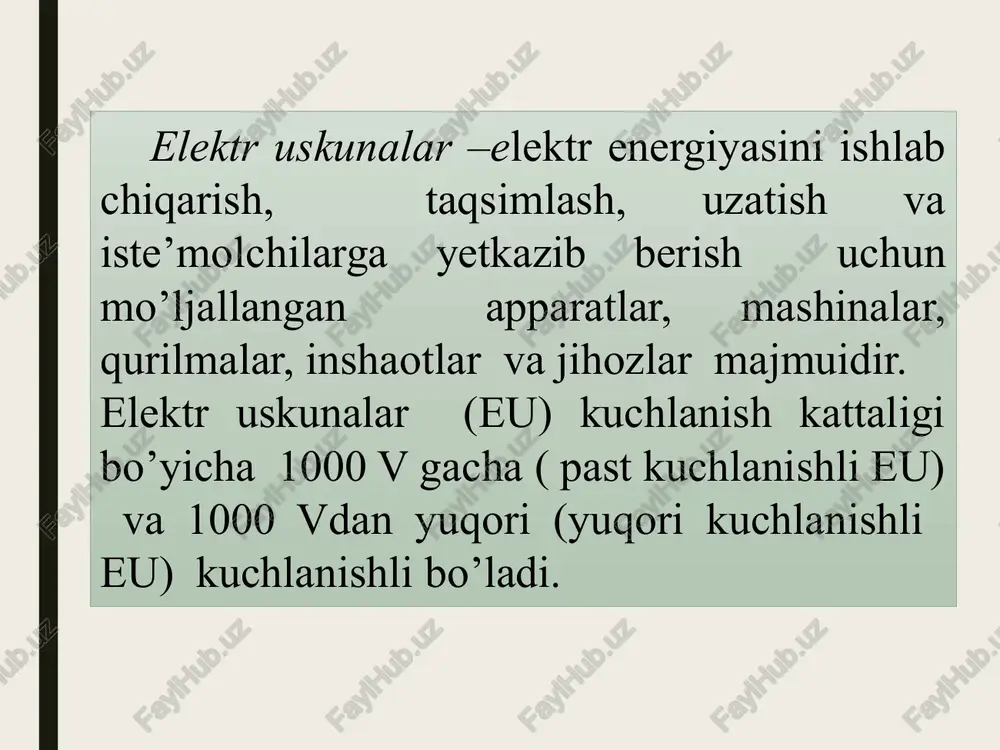

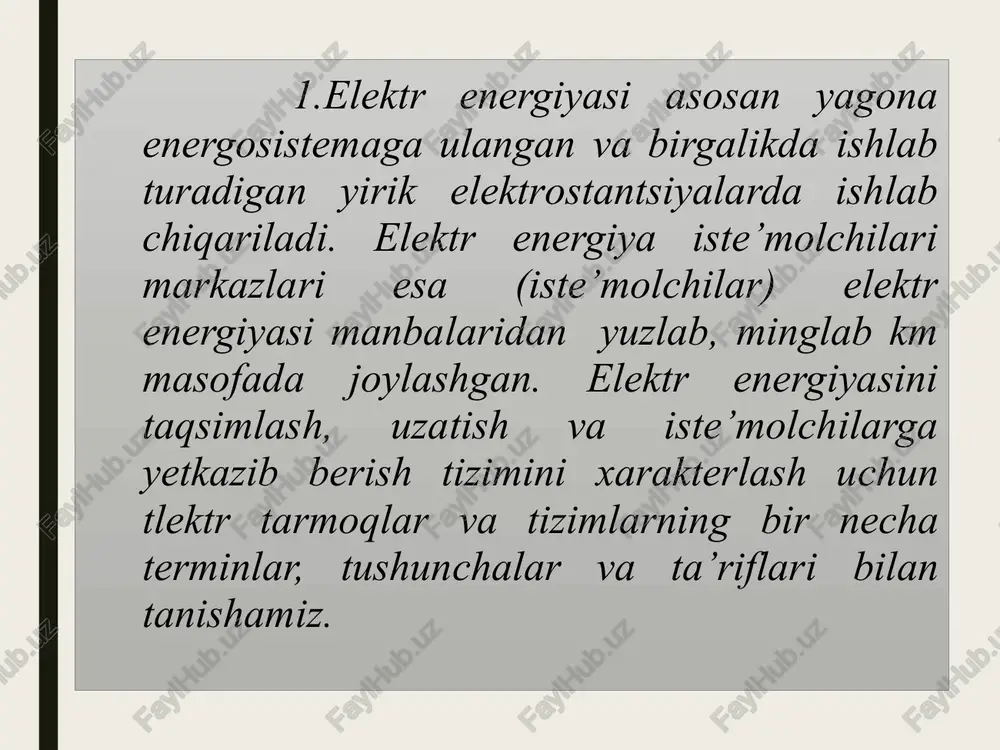

elekt yuklamalarni hisoblash usullarining tasnifi 304-guruh talabasi lutfullayev muhammad mavzu: elektr ta’minoti sistemalarining asosiy tushunchalari, terminlar, ta’riflar fan: elektr tarmoqlari va tizimlari 1 reja: 1.umumiy tushunchalar. elektr energetika sistemalarining shakllanish bosqichlari va rivojlanish istiqbollari. asosiy tushunchalar, terminlar, ta’riflar 2. elektr tarmoqlar va ularning elementlari. 3. elektr ta’minoti sistemalari uskunalarining umumiy tavsiflari, sxemalari 1.elektr energiyasi asosan yagona energosistemaga ulangan va birgalikda ishlab turadigan yirik elektrostantsiyalarda ishlab chiqariladi. elektr energiya iste’molchilari markazlari esa (iste’molchilar) elektr energiyasi manbalaridan yuzlab, minglab km masofada joylashgan. elektr energiyasini taqsimlash, uzatish va iste’molchilarga yetkazib berish tizimini xarakterlash uchun tlektr tarmoqlar va tizimlarning bir necha terminlar, tushunchalar va ta’riflari bilan tanishamiz. elektr uskunalar –elektr energiyasini ishlab chiqarish, taqsimlash, uzatish va iste’molchilarga yetkazib berish uchun mo’ljallangan apparatlar, mashinalar, qurilmalar, inshaotlar va jihozlar majmuidir. elektr uskunalar (eu) kuchlanish kattaligi bo’yicha 1000 v gacha ( past kuchlanishli eu) va 1000 vdan yuqori (yuqori kuchlanishli eu) kuchlanishli bo’ladi. elektrostantsiya – boshqa tur …

2 / 36

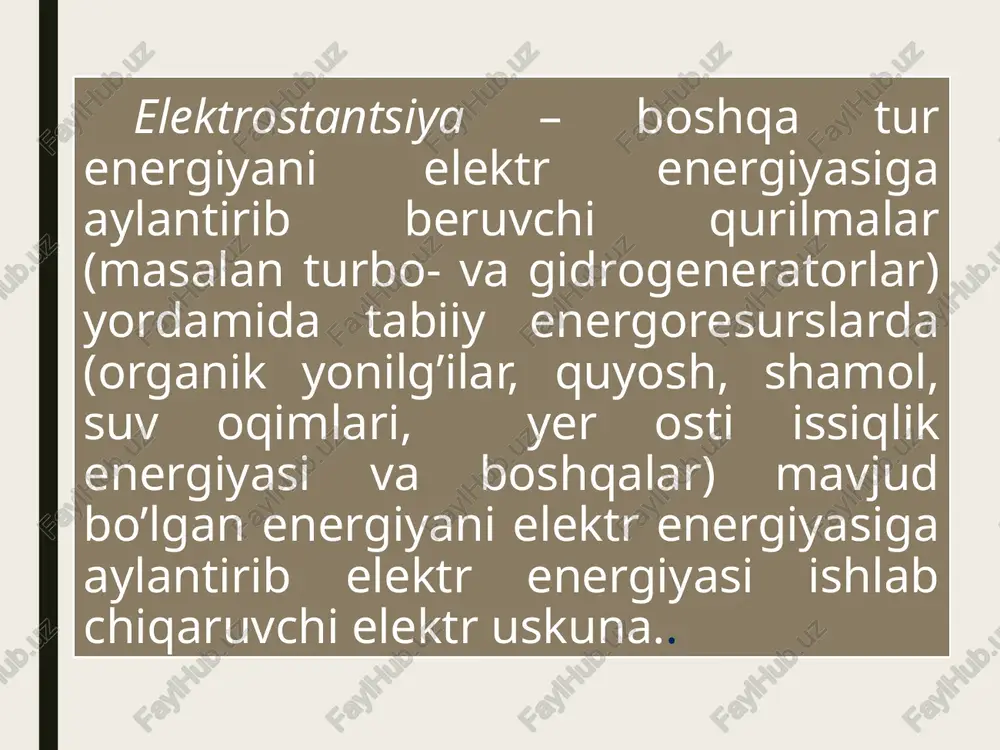

r uskunalar majmuidir. podstantsiyalar vazifasiga ko’ra transformatorli yoki o’zgartkichli – to’g’irlagichli, rostlovchi, dvigatel-generatorli bo’lishi mumkin. respublikamiz energosistemasida asosan transformatorli podstantsiyalar ishlatiladi. elektr ta’minot markazi (tm) – elektr tarmoq rejimlari (kuchlanishi) avtomat ravishda rostlab turiladigan elektr energiyasi manbai. bu elektrostantsiyalar bilan bir qatorda kuchlanishni yuklama ostida rostlovchi (kyuor) regulyatorlar, reaktiv quvvatlari rostlab turiladigan, chiziqli rostlagichlar va boshqa vositalar bilan jihozlangan podstantsiyalar shinalari bo’lishi mumkin. chorvoq gidroelektrostansiyasi. taqsimlash qurilmalari (tq) –barcha turdagi podstantsiyalar tarkibida bo’lgan elektr qurilmalar majmui; ma’lum bir (yoki bir necha) kuchlanishdagi elektr energiyasini qabul qilib, uni taqsimlash uchun mo’ljallangan elektr qurilmalar majmui. tq kommutatsion apparatlar, boshqarish, nazorat va o’lchash, ximoya - avtomatika vositalari va yordamchi qurilma hamda inshaotlaridan iborat bo’ladi. podstantsiyalardan tashqari elektr energiyasi taqsimlash punktlarida ham taqsimlanishi mumkin. taqsimlash punktlari – transformator podstantsiyasi tarkibiga kirmaydigan va bir xil kuchlanishdagi elektr energiyasini qabul qilish va taqsimlash uchun xizmat qiladigan qurilmalar majmuidir. transformatorli podstansiyaning taqsimlash qurilmalari. moyli, elegazli va vakuumli …

3 / 36

hi yoki boshqa tur energiyaga o’zgartiruvchi apparat, agregat, mexanizmlar (elektrodvigatel, o’zgartirgich, yoritish qurilmasi va boshqalar). elektr tarmoq – elektr energiyasini elektrostantsiyadan iste’molchilar joylashgan xududga uzatish va elektr energiyasini iste’molchilar orasida taqsimlash uchun xizmat qiladigan transformator podstantsiyalari, taqsimlash qurilmalari, qayta ulanish punktlari va elektr energiyasini elektrostantsiyadan iste’molchi podstantsiyalariga etkazib beruvchi liniyalarni birlashtirgan majmuadir. elektr tarmoq takomillashgan yuqori kuchlanishli liniyaga ekvivalent bo’ladi. alohida olingan elektr uzatma tor ma’noda elektr tarmoqni ifodalaydi. rivojlangan elektr tarmoq, elektr qurilmalari tarkibi va funktsional vaziflariga ko’ra elektr energiyasini uzatish va taqsimlash sistemasini ifodalaydi. «elektr ta’minoti sistemasi» elektr tarmoq tushunchasidan ko’ra kengroq ma’noga ega. bu tushuncha iste’molchilarni elektr energiyasi bilan ta’minlovchi barcha elektr uskunalarni o’z ichiga oladi. 2. tarmoqlarning kengayishi. yagona energosistemaning afzalliklari va kamchiliklari. yuqori kuchlanishli elektr uzatish tarmoqlari qatta quvvatlarni masofaga uzatish uchun ishlatiladi. uzoq masofalarga (100 km dan ortiq) elektr energiyasini uzatishda 110, 220, 330, 500 kv kuchlanishlar qo’llaniladi. bunday elektr uzatish tarmoqlari magistral tarmoqlar …

4 / 36

elektr uzatish tarmoqlaridan iborat bo’ladi. rayon xududidagi ayrim elektr stantsiyalar ham rayon elektr uzatish tarmoqlari sistemasiga ulanishi mumkin va yaqin atrofdagi iste’molchilarni elektr energiyasi bilan ta’minlaydi. nima uchun uzoq masofaga elektr energiyasini uzatish uchun yuqori kuchlanish kerak bo’ladi? ma’lumki uch fazali tokning quvvati kuchlanish va tok i miqdoriga to’g’i proportsional bog’langan: cosφ elektr uzatish tarmoqlardagi quvvat isroflari ham tok kattaligiga to’g’ri proportsional bog’langan: ∆p=3*u²•i respublikamizda xozirda uzoq masofalarga uzatish uchun kuchlanishi 110, 220, 330, 500 kv bo’lgan elektr uzatish liniyalari mavjud. ular magistral elektr tarmoqlari xizmati ixtiyorida. respublikamizda jami 272100 ming km dan ortiq elektr uzatish tarmoqlar bo’lib, ulardan: 500 kv kuchlanishli tarmoqlar – 2600 kmdan ortiq 220 kv kuchlanishli tarmoqlar - 6300 kmdan ortiq 110 kv kuchlanishli tarmoqlar - 7500 kmdan ortiq 35 kv kuchlanishli tarmoqlar - 13600 kmdan ortiq 6-10 kv kuchlanishli tarmoqlar -104100 kmdan ortiq 0,4 kv kuchlanishli tarmoqlar -138000 km ni tashkil qiladi. rayon elektr tarmoqlari …

5 / 36

ktr tarmoqlarni tashkil qiladi. taqsimlovchi elektr tarmoqlarning (tet) vazifasi – elektr energiyasini 6-10 kvli iste’molchilarga bevosita yetkazib berish, iste’molchilar rayonidagi 6–110/0,38–35 kv li podstantsiyalar orasida elektr energiyasini taqsimlash, xududda joylashgan kam quvvatli (quvvati bir necha mvtlardan bir necha yuz mvt largacha bo’lgan) elektrostantsiyalarning quvvatlarini olishdan iborat bo’ladi. taqsimlovchi tarmoqlarning rejim xususiyatlari ko’pincha ularning konfiguratsiyasi bilan aniqlanadi. elektr tarmoqlar sxemasining konfiguratsiyasi elektr ta’minoti markazlari, qabul qiluvchi postantsiyalarning o’zaro joylashuviga va elektr ta’minoti ishonchliligiga qo’yiladigan talablarni bajarilishiga bog’liq bo’ladi. taqsimlovchi tarmoqlar ochiq yoki yopiq ishlangan bo’ladi. ochiq konfiguratsiyali tarmoqlar – radial ( 1.3, a-rasm) va magistral ( 1.3, b-rasm) sxemali bo’lib, bitta ta’minot markaziga ega bo’ladi. magistral konfiguratsili tarmoq uchun o’tkazgich simlar, kommutatsion apparaturalar radial tarmoqlarga nisbatan kam sarflanadi. 3.rasm. ochiq rezervlanmagan konfiguratsiyali tarmoq:a – radial; b – magistral. bitta elektr ta’minot markazidan ta’minlangan ikki radial rezervlanmagan elektr tarmoq keyinchali yangi uchastkalar qo’shilishi bilan tarmoqning kengayishi natijasida magistrallar ulanib xalqa konfiguratsiyali yopiq …
