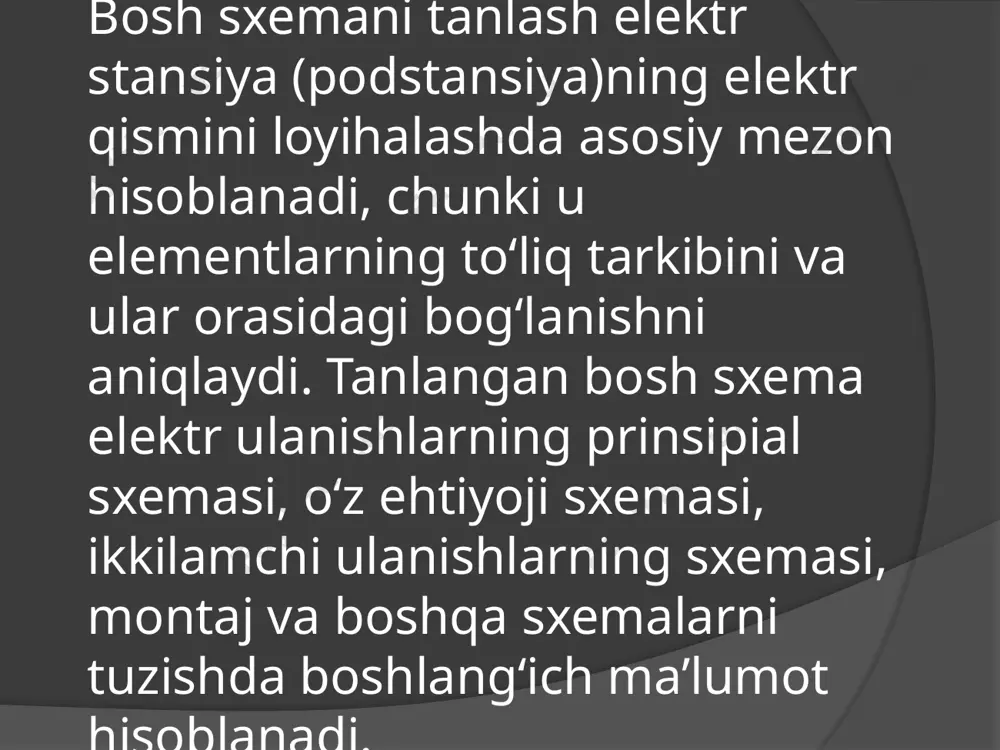

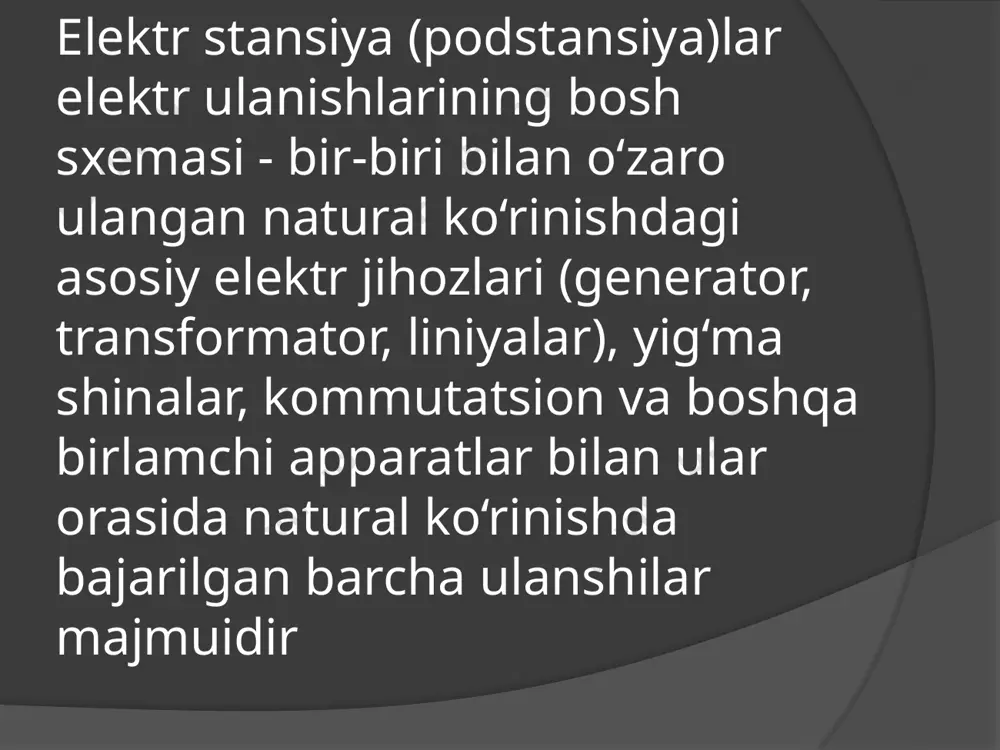

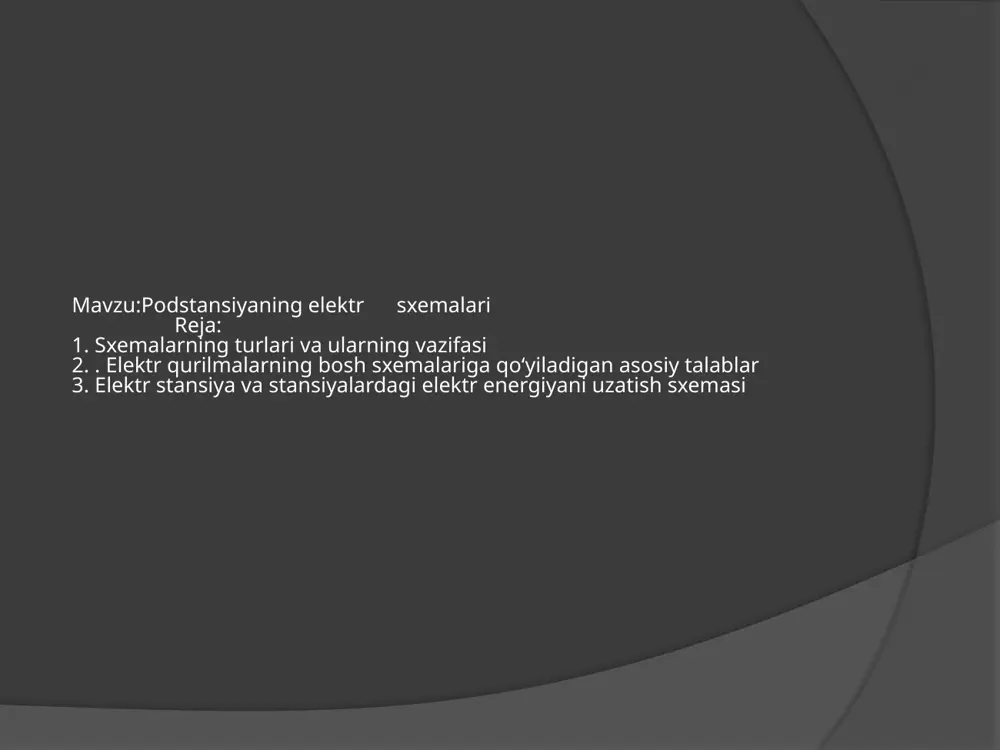

andijon mashinasozlik instituti elektrotexnika fakulteti eee-yo’nalishi 4-bosqich k-91-21 guruh talabasi tursunov murodjonning stantsiya va podstansiyalarni elektr qismi fanidan mustaqil ishi andijon mashinasozlik instituti elektrotexnika fakulteti eee-yo’nalishi 4-bosqich k-91-21 guruh talabasi tursunov murodjonning stantsiya va podstansiyalarni elektr qismi fanidan mustaqil ishi mavzu:podstansiyaning elektr sxemalari reja: 1. sxemalarning turlari va ularning vazifasi 2. . elektr qurilmalarning bosh sxemalariga qo‘yiladigan asosiy talablar 3. elektr stansiya va stansiyalardagi elektr energiyani uzatish sxemasi elektr stansiya (podstansiya)lar elektr ulanishlarining bosh sxemasi - bir-biri bilan o‘zaro ulangan natural ko‘rinishdagi asosiy elektr jihozlari (generator, transformator, liniyalar), yig‘ma shinalar, kommutatsion va boshqa birlamchi apparatlar bilan ular orasida natural ko‘rinishda bajarilgan barcha ulanshilar majmuidir bosh sxemani tanlash elektr stansiya (podstansiya)ning elektr qismini loyihalashda asosiy mezon hisoblanadi, chunki u elementlarning to‘liq tarkibini va ular orasidagi bog‘lanishni aniqlaydi. tanlangan bosh sxema elektr ulanishlarning prinsipial sxemasi, o‘z ehtiyoji sxemasi, ikkilamchi ulanishlarning sxemasi, montaj va boshqa sxemalarni tuzishda boshlang‘ich ma’lumot hisoblanadi. bu sxemalarning chizmalarida …

2 / 17

sxemada (1(g)-rasm,) shartli ravishda ajratkich va yerga ulovchi pichoqlar ko‘rsatilgan. har bir smenada navbatchilik qiladigan hodim tomonidan shu apparatlarning haqiqiy holati (ulangan, uzilgan) sxemada ko‘rsatiladi. elektr qurilmalarning sxemalarini tanlashda quyidagi talablar hisobga olinadi: elektr stansiya yoki podstansiyalarning elektr tizimdagi vazifasi hamda ahamiyati. elektr tizimda parallel ishlayotgan elektr stansiyalar bajaradigan vazifasiga qarab keskin farqlanadi. ulardan biri bazisli bo‘lib, asosiy yuklamada ishlasa, boshqlari – eng yuqori yuklama bo‘lib, faqat maksimal yuklama vaqtida sutkada to‘liq ishlamaydi, uchinchisi ularning issiqlik iste’molchilari (iem) talab etadigan elektr yuklamada ishlaydi. elektr tizimda elektr stansiya yoki podstansiyaning tutgan o‘rni, yondosh tarmoqlarning sxemalari va kuchlanishlariga bog‘liq. elektr stansiya yoki podstansiyalarning yuqori kuchlanishli shinalari elektr tizimning tugun (uzlovoy) nuqtasi bo‘lib, unda bir nechta elektr stansiyalarni parallel ishlashga biriktiriladi. bu holda shinalar orqali elektr tizimning bir qismidan boshqasiga doimo quvvatni o‘tkazib turish - quvvatni tranzitlash mumkin. bunday elektr qurilmalar sxemasini tanlashda, birinchi navbatda, quvvatni tranzitlash masalasini hisobga olish lozim podstansiyalar boshi …

3 / 17

shgan uchastkasini kengaytirish istiqboli hamda taraqqiy ettirishning oraliq bosqichlari. taqsimlash qurilmalarining sxemasi hamda joylashishini elektr tizimning taraqqiy etishida ulanishlar sonining ortish imkoniyatini hisobga olib tanlash lozim bo‘ladi. yirik elektr stansiyalar navbati bilan qurilganligi uchun ulash sxemasini tanlashda birinchi, ikkinchi, uchinchi navbatda va uni tugal rivojlantirishda ishga tushiriladigan agregat va liniyalar soni hisobga olinadi. podstansiya sxemasini tanlashda yuqori va o‘rta kuchlanishli liniyalar soni bilan ularning mas’uliyat darajasini hisobga olish lozim, shuning uchun turli rivojlanish bosqichida podstansiya sxemasi turlicha bo‘lishi mumkin. stansiya va podstansiya taqsimlash qurilmalari sxemasining bosqichli rivojlanishi katta o‘zgartirishlarga olib kelmasligi kerak. bunga sxemani tanlashda uning rivojlanish istiqbolini hisobga olgandagina erishish mumkin. elektr energiyani uzatish sxemasi asbob-uskunalar tarkibidan (generator, transformatorlar soni) va turli kuchlanishdagi taqsimlash qurilmalari (tq) o‘rtasida yuklamaning taqsimlanishiga bog‘liq. iem da elektr energiyani uzatishning struktura sxemasi 2-rasmda ko‘rsatilgan. odatda bunday stansiyalar 6-10 kv li generator kuchlanishidagi iste’molchilarga ega bo‘lib, bosh taqsimlash qurilmasi (btq) qurishni taqozo etadi. elektr tizim …

4 / 17

g bosh sxemalariga qo’yiladigon talablar. elektr stansiya va podstansiyalardagi elektr energiyani uzatish sxemasi fodalanilgan adabiyotlar: 1. karimov i.a. “milliy istiqlol mafkurasi – xalq e’tiqodi va buyuk kelajakka ishonchdir” toshkent, o‘zbekiston, 2000, 32 b. 2. christophe preve “protection of electrical networks”, new york,basel, “iste ltd”, 2006.508 p. 3. ruben d.garzon, “high voltage circuit breakers” design and applications second edition, usa marcel dekker,inc. all rights reseverd, 473 p. 3. allayev q.r., siddiqov i.h., hakimov m.h., ibragimov r.i., siddiqov o.i., shamsutdinov h.f. “stansiya va podstansiyalarning elektr qismi”.- toshkent: cho’lpon; 2015.302 b. image1.jpeg image2.png image3.png /docprops/thumbnail.jpeg
